Vỏ tủ điện MD – Tủ điện trong nhà, ngoài trời đa dạng kích thước
Tủ điện MD – Tủ điện E.MD
Vỏ tủ điện MD là gì?
Vỏ tủ điện MD là dòng vỏ tủ bằng thép tấm, bề mặt được hoàn thiện bằng sơn tĩnh điện. Tủ được sử dụng để bố trí và bảo vệ các thiết bị điện như aptomat, cầu dao, công tắc và các thiết bị phục vụ điều khiển, phân phối điện.
Theo thông tin của dòng sản phẩm, tủ có kết cấu cánh chìm, bên trong có thể sử dụng tấm Panel hoặc thanh cài. Tủ được trang bị khóa để bảo vệ thiết bị lắp bên trong. Các quy cách được chia thành hai nhóm chính là tủ điện trong nhà và tủ điện ngoài trời.
Dải kích thước của vỏ tủ MD khá rộng. Các mẫu nhỏ bắt đầu từ 210 × 160 × 100 mm, trong khi một số mẫu lớn đạt tới 1600 × 800 × 400 mm.
Đặc điểm của vỏ tủ điện MD
Vỏ tủ điện MD hướng tới các ứng dụng cần một kết cấu tủ đơn giản, dễ bố trí thiết bị và có nhiều lựa chọn kích thước. Một số đặc điểm chính gồm:
- Thân và cánh tủ được sản xuất từ thép tấm.
- Bề mặt sử dụng sơn tĩnh điện nhằm bảo vệ và tăng độ bền.
- Thiết kế dạng cánh chìm.
- Có khóa bảo vệ phía ngoài.
- Có cấu hình sử dụng tấm Panel hoặc thanh cài bên trong.
- Có phiên bản trong nhà và ngoài trời.
- Nhiều kích thước từ tủ nhỏ đến tủ điện công nghiệp kích thước lớn.
- Màu thông dụng là màu xám; bề mặt có thể hoàn thiện dạng sơn bóng hoặc sơn sần. Vỏ tủ điện MD
Nhờ đó, người dùng có thể lựa chọn quy cách phù hợp với số lượng thiết bị, không gian lắp đặt và môi trường sử dụng.
Vỏ tủ điện MD trong nhà
Dòng vỏ tủ điện MD trong nhà được thiết kế cho các vị trí có mái che hoặc khu vực bên trong công trình. Tùy quy cách, tủ có thể sử dụng tấm Panel hoặc thanh cài để bố trí thiết bị.

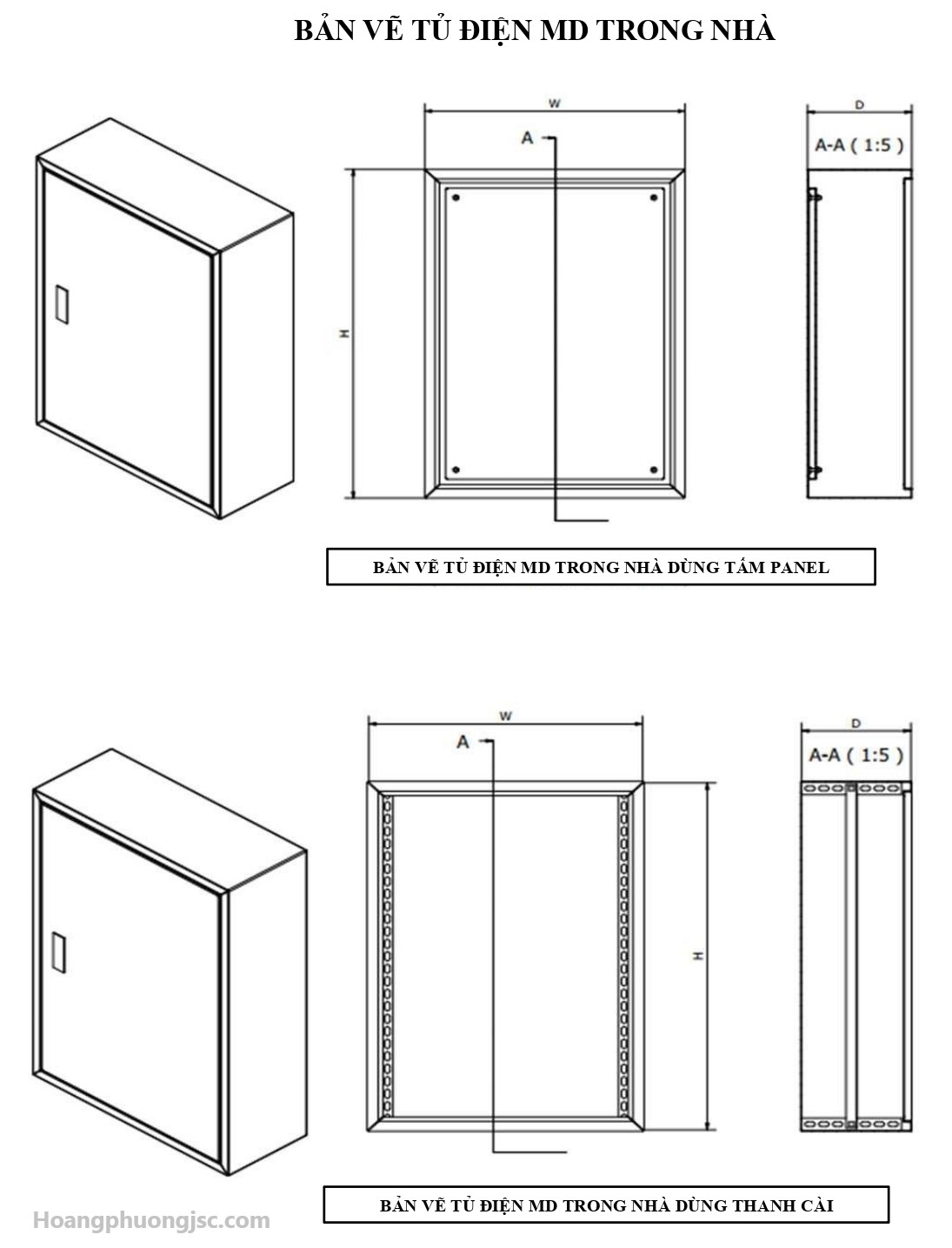

Bản vẽ trên trang 2 của tài liệu thể hiện riêng hai kết cấu: tủ MD trong nhà dùng tấm Panel và tủ MD trong nhà dùng thanh cài.
Một số kích thước tủ MD trong nhà dùng tấm Panel
| Quy cách vỏ tủ điện MD | Kích thước H×W×D | Độ dày |
|---|---|---|
| MD 210×160×100 | 210×160×100mm | — |
| MD 270×190×100 | 270×190×100mm | — |
| MD 300×200×100 | 300×200×100mm | — |
| MD 300×200×150 | 300×200×150mm | — |
| MD 350×250×100 | 350×250×100mm | — |
| MD 350×250×150 | 350×250×150mm | — |
| MD 400×300×100 | 400×300×100mm | 0,9mm |
| MD 400×300×150 | 400×300×150mm | 0,9mm |
| MD 400×300×180 | 400×300×180mm | 0,9mm |
| MD 450×350×100 | 450×350×100mm | 0,9mm |
| MD 450×350×150 | 450×350×150mm | 0,9mm |
| MD 450×350×180 | 450×350×180mm | 0,9mm |
| MD 500×400×180 | 500×400×180mm | 0,9mm |
| MD 600×400×100 | 600×400×100mm | 0,9mm |
| MD 600×400×180 | 600×400×180mm | 0,9mm |
| MD 700×500×200 | 700×500×200mm | 0,9mm |
| MD 800×600×200 | 800×600×200mm | 0,9mm |
| MD 700×500×250 | 700×500×250mm | 0,9mm |
| MD 800×600×250 | 800×600×250mm | 0,9mm |
| MD 800×600×300 | 800×600×300mm | 0,9mm |
| MD 1000×700×300 | 1000×700×300mm | 1,2mm |
| MD 1200×800×300 | 1200×800×300mm | 1,2mm |
| MD 1200×800×400 | 1200×800×400mm | 1,2mm |
Các quy cách và độ dày trên được thể hiện trong bảng sản phẩm MD.
Vỏ tủ điện MD dùng thanh cài
Ngoài tấm Panel, dòng MD còn có các phiên bản sử dụng thanh cài. Cấu hình này tạo thuận lợi khi bố trí các thiết bị phù hợp với kết cấu thanh cài bên trong tủ.
Một số quy cách có cấu hình thanh cài gồm:
| Vỏ tủ điện MD thanh cài | Kích thước |
|---|---|
| MD 700×500×200 | 700×500×200mm |
| MD 800×600×200 | 800×600×200mm |
| MD 700×500×250 | 700×500×250mm |
| MD 800×600×250 | 800×600×250mm |
| MD 800×600×300 | 800×600×300mm |
| MD 1000×700×300 | 1000×700×300mm |
| MD 1200×800×300 | 1200×800×300mm |
| MD 1200×800×400 | 1200×800×400mm |
| MD 1400×800×400 | 1400×800×400mm |
| MD 1500×800×400 | 1500×800×400mm |
| MD 1600×800×400 | 1600×800×400mm |
Các phiên bản TN-TC từ nhóm 700 × 500 × 200 mm đến các tủ kích thước lớn 1600 × 800 × 400 mm.
Vỏ tủ điện MD ngoài trời

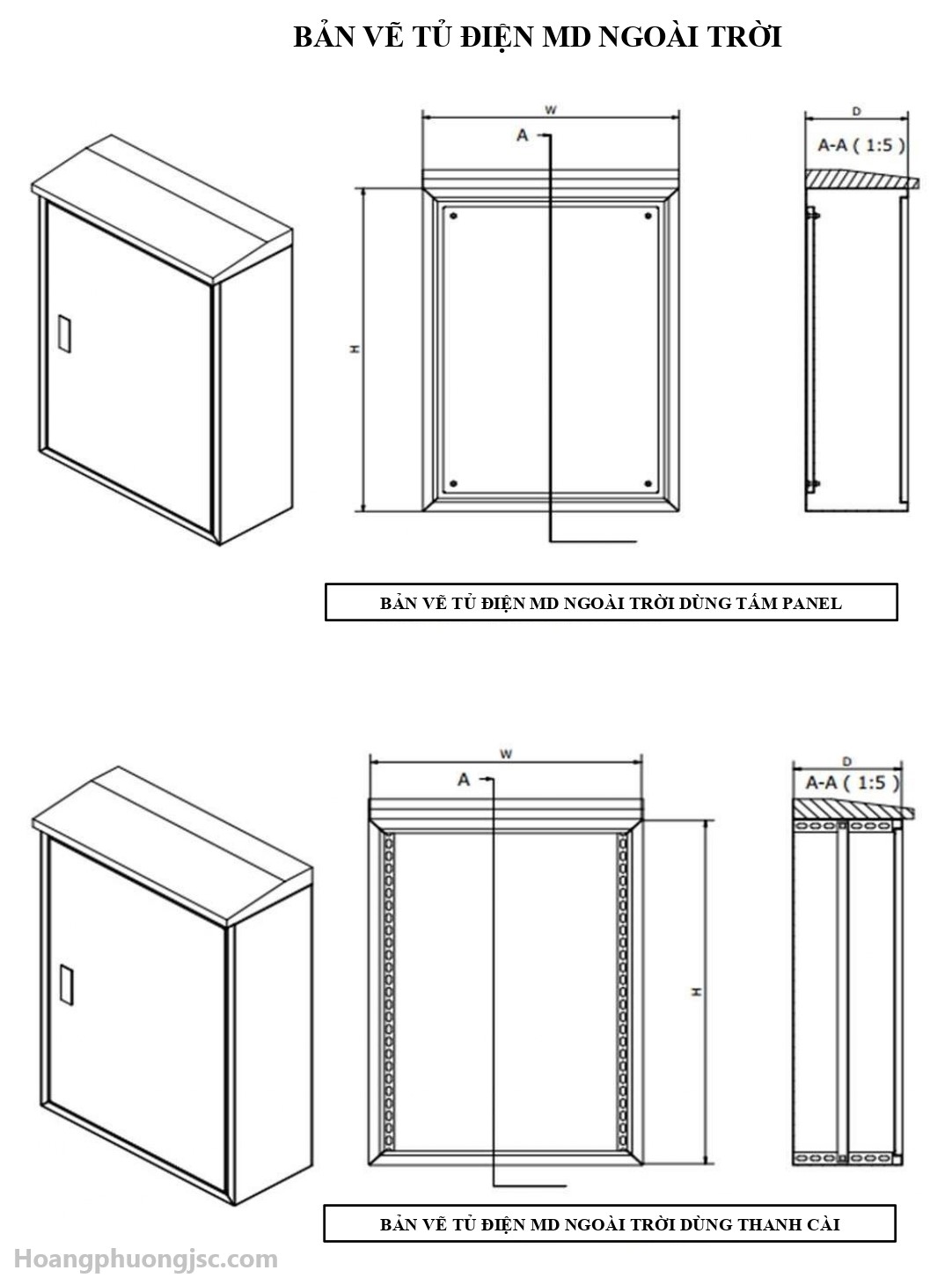

Vỏ tủ điện MD ngoài trời được thiết kế khác với tủ trong nhà ở phần kết cấu phục vụ vị trí lắp đặt ngoài trời. Bản vẽ sản phẩm thể hiện phần mái phía trên và hai lựa chọn bố trí bên trong: tấm Panel hoặc thanh cài.
Một số quy cách ngoài trời có trong danh mục:
| Vỏ tủ MD ngoài trời | Cấu hình |
|---|---|
| MD 300×200×150mm | Tấm Panel |
| MD 400×300×150mm | Tấm Panel |
| MD 600×400×230mm | Tấm Panel / Thanh cài |
| MD 800×600×300mm | Tấm Panel / Thanh cài |
| MD 1000×700×300mm | Thanh cài |
| MD 1200×800×300mm | Thanh cài |
| MD 1200×800×400mm | Thanh cài |
| MD 1400×800×400mm | Thanh cài |
| MD 1500×800×400mm | Thanh cài |
| MD 1600×800×400mm | Thanh cài |
Các cấu hình ngoài trời này được thể hiện trong danh mục mã NT-Panel và NT-TC.
Tấm Panel và thanh cài khác nhau thế nào?
Khi chọn vỏ tủ điện MD, khách hàng nên xác định trước cách bố trí thiết bị bên trong.
Tấm Panel tạo một mặt lắp thiết bị phía trong tủ. Cách bố trí này phù hợp khi cần chủ động vị trí lắp đặt các thiết bị và phụ kiện.
Thanh cài tạo hệ khung để bố trí thiết bị theo kết cấu thanh bên trong. Bản vẽ của MD thể hiện rõ hai dạng kết cấu này cho cả tủ trong nhà và tủ ngoài trời. Catalog-tu-dien-MD
Vì vậy, khi đặt tủ nên xác định đồng thời H × W × D, vị trí lắp đặt, tấm Panel hay thanh cài để lựa chọn đúng cấu hình.
Ứng dụng của vỏ tủ điện MD
Vỏ tủ điện được dùng để chứa và bảo vệ các thiết bị như cầu dao, aptomat, công tắc và các thiết bị phục vụ hệ thống điện. Theo thông tin sản phẩm, dòng MD có thể sử dụng cho hộ gia đình, chung cư, quán ăn, nhà hàng và các ứng dụng điện công nghiệp. Vỏ tủ điện MD
Trong thực tế, tùy cách thiết kế hệ thống, vỏ tủ có thể được sử dụng cho tủ phân phối, tủ điều khiển, tủ điện tổng hoặc các cụm thiết bị điện khác. Việc chọn kích thước cần dựa trên số lượng thiết bị, khoảng cách đi dây và không gian dự phòng.
Cách chọn vỏ tủ điện MD
Khi chọn tủ, nên xác định trước kích thước Cao × Rộng × Sâu. Sau đó lựa chọn tủ trong nhà hay ngoài trời và kiểu lắp thiết bị bằng tấm Panel hoặc thanh cài.
Với hệ thống có nhiều aptomat, contactor, rơ le hoặc thiết bị điều khiển, nên tính thêm không gian cho máng dây, đầu cốt và khoảng thao tác. Không nên chọn tủ chỉ vừa đủ thiết bị ở thời điểm ban đầu.
Các kích thước từ 400 × 300 mm trở lên trong danh mục chủ yếu sử dụng thép dày 0,9 mm; nhiều mẫu lớn từ 1000–1600 mm sử dụng độ dày 1,2 mm theo từng quy cách cụ thể. Vì vậy, cần đối chiếu đúng mã trước khi đặt hàng.
Vỏ tủ điện MD có những kích thước nào?
Dòng MD có dải kích thước khá rộng, từ những hộp tủ nhỏ như 210×160×100mm, 270×190×100mm, 300×200×100mm đến các tủ lớn như 1200×800×400mm, 1400×800×400mm, 1500×800×400mm và 1600×800×400mm.
Đây là lợi thế khi cần đồng bộ nhiều kích thước vỏ tủ cho một công trình, từ tủ nhánh nhỏ đến các tủ điện có không gian lắp thiết bị lớn hơn.
Mua vỏ tủ điện MD ở đâu?
Khách hàng cần vỏ tủ điện MD chính hãng có thể liên hệ Thiết bị điện Hoàng Phương để được hỗ trợ lựa chọn quy cách phù hợp. Khi yêu cầu báo hàng, nên cung cấp kích thước Cao × Rộng × Sâu, loại tủ trong nhà hoặc ngoài trời và yêu cầu tấm Panel/thanh cài.
Hoàng Phương hỗ trợ đối chiếu kích thước, lựa chọn cấu hình theo nhu cầu lắp đặt và tư vấn các thiết bị điện sử dụng bên trong tủ. Hàng có thể được giao tại Hà Nội, TP.HCM và các tỉnh thành trên toàn quốc.
