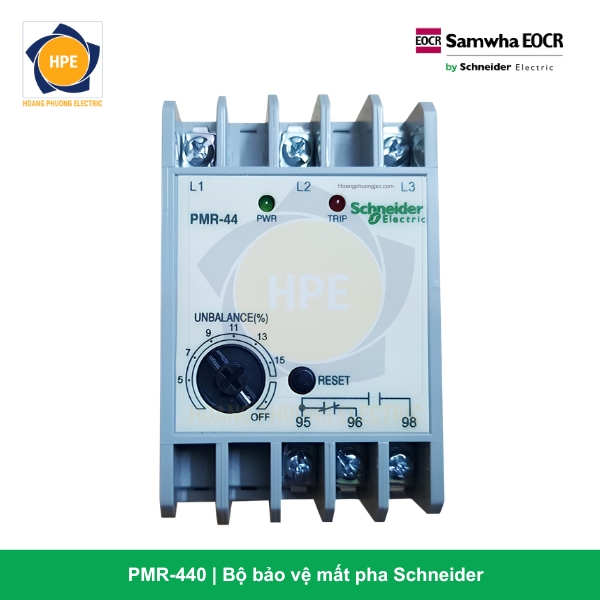

Rơ le Bảo Vệ Pha PMR-440 Schneider

Rơ le PMR-440 là dòng thiết bị bảo vệ điện áp và pha dạng analog kinh điển, giữ vị trí “quốc dân” của thương hiệu Samwha (nay thuộc tập đoàn Schneider Electric) nhờ độ bền bỉ vượt thời gian, thiết kế siêu tinh gọn và tối ưu hóa chi phí đầu tư. Nhằm đáp ứng các tiêu chuẩn kỹ thuật số và đồng bộ hóa chuỗi cung ứng toàn cầu, mã hàng này hiện đã được hãng quy hoạch chuyển đổi cấu trúc sang mã thế hệ mới là EVR-1P44. Mặc dù vậy, mã PMR-440 vẫn luôn là sự lựa chọn ưu tiên xuất hiện trên hàng vạn bản vẽ thiết kế hệ thống tủ điện phân phối và điều khiển motor tại thị trường Việt Nam.

Thiết bị được thiết kế tối ưu riêng cho hệ thống nguồn 3 pha 380V – 440V AC công nghiệp. Không sử dụng màn hình LCD/LED đắt tiền, PMR-440 tối giản hóa giao diện bằng hệ thống mạch so sánh điện áp tích hợp cao cấp kết hợp với 2 núm xoay tinh chỉnh cơ khí ở mặt trước. Thiết kế này cho phép người vận hành thiết lập tỷ lệ lệch pha ($S%$) và thời gian trễ ngắt mạch ($O-Time$) một cách nhanh chóng. Thiết bị hoạt động như một chốt chặn an toàn bảo vệ phụ tải chống lại các nguy cơ phá hủy cơ khí và chập cháy do mất cân bằng điện áp hoặc lỗi trình tự pha từ nguồn cấp đầu vào.

Thông số kỹ thuật chi tiết theo Catalogue Schneider PMR / EVR-1P

Các ưu điểm công nghệ vượt trội của cấu hình PMR-440 (EVR-1P44)

1. Kích thước siêu tinh gọn – Tối ưu hóa không gian khoang tủ

PMR-440 sở hữu kết cấu cơ khí dạng thanh kẹp dẹt với bề ngang nhỏ tối đa. Thiết kế này cho phép rơ le dễ dàng len lỏi vào các khoang tủ điện phân phối nhỏ, tủ chiếu sáng công cộng hoặc tủ điều khiển bơm quạt tiêu chuẩn mà không làm chiếm dụng không gian của các khởi động từ hay át-tô-mát chính.

2. Thiết kế núm xoay Analog trực quan – Thao tác cài đặt trong 3 giây

Không cần cài đặt lập trình qua các tầng menu số phức tạp, PMR-440 trang bị hai núm xoay vật lý cực kỳ trực quan:

• Núm chỉnh phần trăm lệch pha điện áp ($S%$).

• Núm chỉnh thời gian trễ phản ứng ngắt mạch điều khiển ($O-Time$).

  Kỹ sư cơ điện chỉ cần dùng một chiếc tua-vít dẹp nhỏ để gạt vạch chia đến đúng thông số mong muốn là hệ thống đã sẵn sàng cấu hình bảo vệ.

3. Tích hợp 3 chức năng bảo vệ pha cốt lõi thượng nguồn

• Bảo vệ Đảo pha (Phase Reversal): Nếu trình tự pha từ lưới điện lực bị đấu sai ngắt ngay lập tức trong 0.1 giây, triệt tiêu rủi ro động cơ, bơm quay ngược hướng phá hủy cơ cấu máy.

• Bảo vệ Mất pha áp (Phase Loss): Ngắt mạch trong vòng 1 giây khi có một pha bị đứt (do đứt cầu chì hoặc sự cố đường dây lưới), bảo vệ motor không bị ghì cháy do chạy thiếu pha.

• Bảo vệ Lệch pha điện áp (Voltage Unbalance): Đo quét độ đối xứng giữa các pha, ra lệnh Trip nếu lưới điện bị méo, lệch vượt ngưỡng an toàn.

4. Dễ dàng nâng cấp lên mã mới EVR-1P44 chính xác dải áp

Khi tiến hành bảo trì hoặc mua mới mã thay thế thế hệ mới EVR-1P44, thiết bị đảm bảo tính tương thích tuyệt đối về mặt sơ đồ đấu nối dây nhị thứ bám chân khối. Kỹ thuật viên nhà máy có thể tháo lắp và cắm thay thế trực tiếp cực kỳ nhanh chóng mà không cần bóc dỡ hay làm xáo trộn hệ thống bản vẽ hiện tại.

Các mã dòng PMR-22 và dải dòng bảo vệ pha

Ứng dụng thực tế

Mã hàng PMR-440 (EVR-1P44) là giải pháp bảo vệ pha quốc dân kinh tế, được ứng dụng rộng rãi bám theo các hệ thống hạ tầng:

• Tủ điện phân phối tổng tầng của tòa nhà, văn phòng, nhà xưởng vừa và nhỏ sử dụng lưới điện 3 pha 380V.

• Bảo vệ pha đầu vào cho các tủ điện điều khiển máy bơm nước sạch, bơm PCCC, quạt hút thông gió nhà xưởng.

• Tủ điều khiển máy đóng gói, băng tải truyền động, nơi sự cố ngược pha hoặc mất pha có thể gây ra tai nạn cơ khí nghiêm trọng ngay lập tức.

Kết luận

Rơ le bảo vệ pha mạng 380V – 440V PMR-440 Schneider mang đến giải pháp bảo vệ nguồn 3 pha tinh gọn, bền bỉ và tiết kiệm chi phí tối đa cho doanh nghiệp. Cho dù đứng độc lập bám theo bản vẽ mã cũ hay được làm mới bằng mã nâng cấp kỹ thuật số chuẩn dải áp EVR-1P44, thiết bị vẫn luôn là sự bảo chứng hoàn hảo cho an toàn vận hành của hệ thống phụ tải nhà máy.
