Rơ le Bảo Vệ Động Cơ EOCR-4E Schneider

Giới thiệu về rơ le bảo vệ động cơ đa năng mã EOCR-4E Schneider

Trong phân khúc rơ le bảo vệ động cơ, nếu các dòng sản phẩm cơ bản như EOCR-SS chỉ tập trung vào bảo vệ quá tải và mất pha , thì dòng EOCR-4E là bước nhảy vọt về công nghệ Analog đa năng. Thiết bị được mệnh danh là “lá chắn toàn diện” nhờ khả năng gộp nhiều khí cụ bảo vệ riêng lẻ vào trong một thân máy nhỏ gọn ; giúp thay thế hoàn toàn cho rơ le nhiệt truyền thống, bộ gác dòng rò và bộ phát hiện ngắn mạch rời.

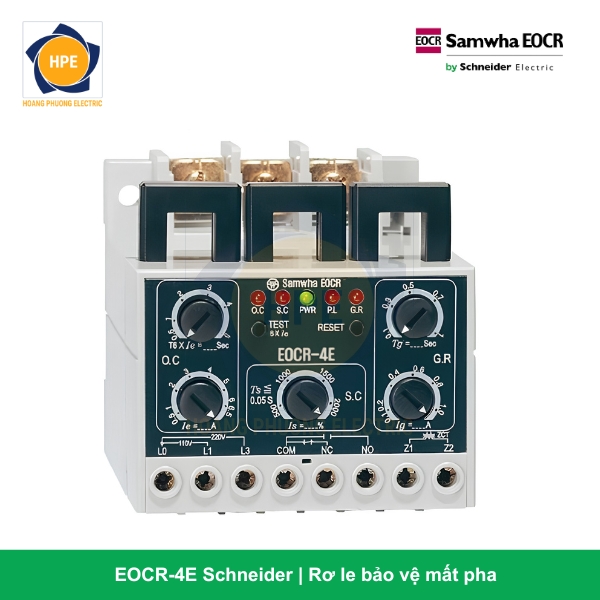

Về mặt kết cấu cơ khí, EOCR-4E sở hữu thiết kế dạng khối chắc chắn, lắp đặt linh hoạt bằng cách kẹp bám thanh Din-rail 35mm hoặc bắt vít trực tiếp cố định vào sàn tủ điện. Mặt trước của rơ le bố trí cụm núm vặn xoay chia vạch (Dial Knobs) cơ học để kỹ sư vặn chỉnh ngưỡng dòng điện lực, thời gian trễ khởi động, thời gian trễ ngắt lỗi và ngưỡng dòng rò đất một cách tường minh. Dây lực 3 pha của động cơ được xỏ thẳng qua 3 lỗ tâm (Window Type) cách ly hoàn toàn về mặt vật lý.

Về mặt công năng, EOCR-4E ứng dụng bộ vi xử lý thông minh để phân tích liên tục dạng sóng và biên độ dòng điện, sẵn sàng ngắt tiếp điểm điều khiển nhị thứ khi phát hiện 1 trong 4 thảm họa điện cơ sau:

• Quá dòng / Quá tải (Over Current): Ngăn động cơ chạy quá công suất thiết kế gây nóng, om cuộn dây.

• Mất pha / Kẹt rô-to (Phase Loss / Locked Rotor): Phát hiện dòng điện tăng vọt cục bộ do đứt 1 pha hoặc bó trục cơ khí để ngắt tải lực tức thì.

• Ngắn mạch / Chập mạch (Short-Circuit): Đánh chặn siêu tốc (trong vài mili giây) khi xảy ra sự cố chập pha đầu nguồn, bảo vệ tiếp điểm Contactor không bị hàn dính.

• Dòng rò đất / Chạm đất (Earth Fault): Đo dòng mất cân bằng qua hệ thống (hoặc kết hợp với cảm biến ZCT) để phát hiện hư hại cách điện của cuộn dây động cơ, chống rò điện ra vỏ máy gây nguy hiểm cho công nhân bám sàn.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-4E

Để nắm rõ bản chất công nghệ của thiết bị theo tiêu chuẩn phân loại đặc chủng của Schneider Electric, chúng ta giải mã mã hàng như sau:

• EOCR (Electronic Over Current Relay): Dòng rơ le bảo vệ quá dòng điện tử ứng dụng bộ vi xử lý.

• 4E (4 Functions / Earth Fault integration): Đại diện cho 4 chức năng bảo vệ cốt lõi tích hợp sẵn trong 1 thiết bị bao gồm: Quá dòng (Overcurrent), Mất pha (Phase Loss), Ngắn mạch (Short-circuit) và Lỗi chạm đất/Dòng rò (Earth Fault).

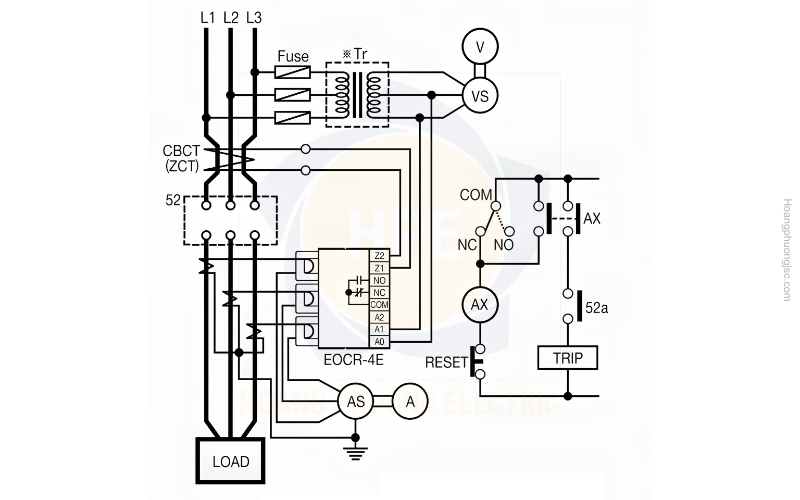

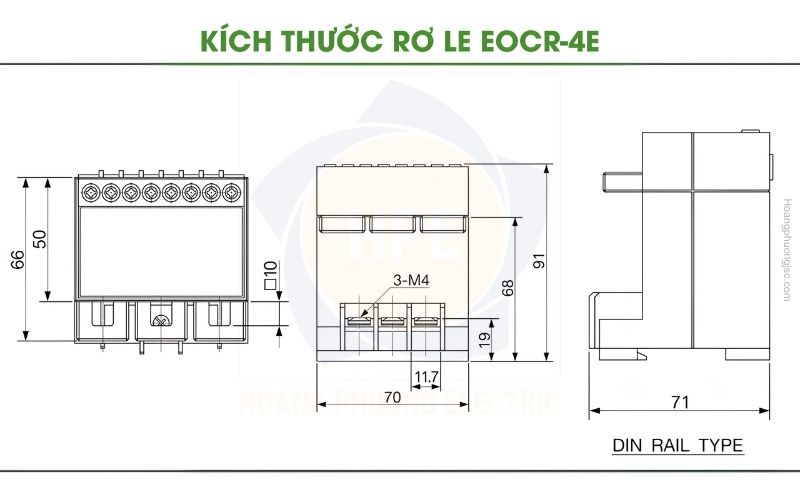

Thông số kỹ thuật chi tiết EOCR-4E

Các ưu điểm công nghệ vượt trội của rơ le đa năng EOCR-4E

1. Giải pháp kinh tế “4 trong 1” – Tiết kiệm vật tư và không gian

Thay vì phải mua và đấu nối chằng chịt 3 thiết bị rời gồm: 1 rơ le nhiệt bảo vệ tải, 1 rơ le xung dòng ngắt ngắn mạch siêu tốc, và 1 bộ giám sát dòng rò đất ELCB cồng kềnh; EOCR-4E gom tất cả vào một module dẹt bám thanh Din-rail. Thiết kế này cắt giảm đến 60% không gian khoang chứa tủ điện và tiết kiệm đáng kể chi phí nhân công đi dây lắp ráp.

2. Cảm biến dòng luồn dây cách ly an toàn tuyệt đối

Dây cáp động lực từ Contactor đi ra motor được xỏ trực tiếp xuyên qua 3 lỗ biến dòng (CT) đúc liền bám trên thân EOCR-4E. Phương pháp này giúp mạch lực và mạch điều khiển nhị thứ hoàn toàn cách ly vật lý với nhau, triệt tiêu hiện tượng phát nhiệt tại các điểm siết vít đấu nối thông thường, ngăn chặn hoàn toàn nguy cơ phóng điện hồ quang phá hỏng tủ điện điều khiển.

3. Khả năng bảo vệ ngắn mạch và dòng rò chuyên sâu

Khác với rơ le Analog thông thường chỉ bảo vệ quá tải đơn thuần, cấu trúc mạch của EOCR-4E có bộ phản ứng cực nhạy với dòng ngắn mạch và dòng rò. Khi xảy ra sự cố chạm chập pha, rơ le ra lệnh cắt tiếp điểm nhị thứ trong vài mili giây, nhanh hơn nhiều so với tốc độ tác động nhiệt của Aptomat, bảo vệ toàn vẹn cho các thanh đồng mạch lực và cuộn dây. Chức năng chống dòng rò đất (Earth Fault) giúp phát hiện sớm hiện tượng bong tróc cách điện trong lòng motor để đưa ra cảnh báo bảo trì trước khi thảm họa cháy nổ xảy ra.

4. Tính năng an toàn hệ thống (Fail-Safe / NVR Mode)

EOCR-4E hỗ trợ chế độ cấu hình tiếp điểm an toàn (Fail-Safe). Khi rơ le bị mất nguồn nuôi điều khiển ngẫu nhiên, hệ thống tiếp điểm nhị thứ đầu ra sẽ chủ động chuyển trạng thái để ngắt Contactor mạch lực, ngăn chặn tình trạng motor tự động chạy tự do ngoài tầm kiểm soát khi có điện trở lại, đảm bảo an toàn tuyệt đối cho người vận hành máy.

Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ động cơ đa năng EOCR-4E là sự lựa chọn gác cổng hoàn hảo cho:

• Hệ thống bơm chìm nước thải và bơm đẩy cao: Những môi trường ẩm ướt, motor bơm chìm rất dễ bị hiện tượng nước xâm nhập gây rò điện ra vỏ hoặc kẹt cánh bơm gây bó trục. EOCR-4E bảo vệ đồng thời cả lỗi bó trục (quá dòng) và lỗi dòng rò đất.

• Hệ thống băng tải nặng, gàu tải hầm mỏ: Nơi xích tải dễ bị kẹt cơ khí do kẹt đất đá gây hiện tượng ngắn mạch, kẹt rotor, EOCR-4E sẽ cắt điện lập tức để bảo vệ hộp số và motor.

• Quạt thông gió nhà xưởng và tháp giải nhiệt (Chiller): Vận hành liên tục bám tải, rơ le giúp giám sát mất pha lưới điện đầu nguồn để bảo vệ motor quạt không bị om cháy cuộn dây khi mất 1 pha.

• Các tủ điện điều khiển MCC cho máy nghiền, máy khuấy: Phụ tải có dòng khởi động lớn và thất thường, núm chỉnh D-Time và O-Time của EOCR-4E giúp lọc sạch các đỉnh dòng vọt ngẫu nhiên, tránh nhảy lỗi giả.

Kết luận

Rơ le điện tử bảo vệ động cơ EOCR-4E Schneider là minh chứng tiêu biểu cho dòng khí cụ Analog “đa năng, mạnh mẽ và kinh tế”. Việc tích hợp đồng thời khả năng chống quá tải, ngắt ngắn mạch siêu tốc và giám sát dòng rò chạm đất biến EOCR-4E trở thành màng bảo vệ hoàn hảo bám sườn tủ điện , giúp doanh nghiệp tối ưu chi phí đầu tư vật tư nhưng vẫn đảm bảo tiêu chuẩn an toàn kỹ thuật cao nhất cho nhà máy bám sàn.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
