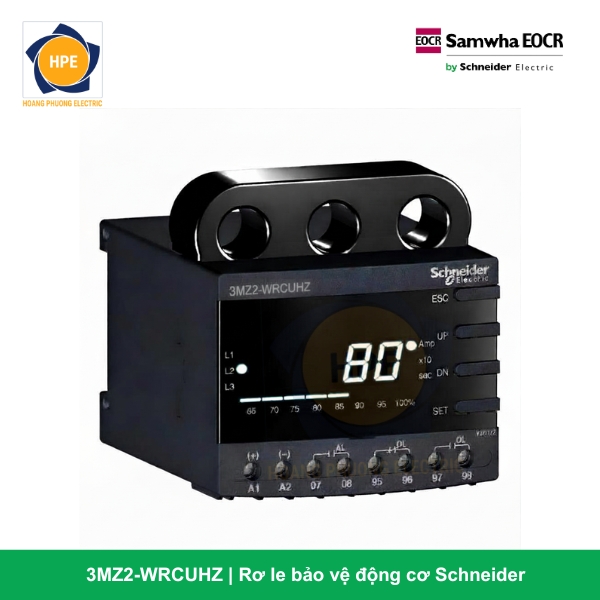

Rơ Le Bảo Vệ Động Cơ 3MZ2-WRCUHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh 3MZ2-WRCUHZ

Mã hàng 3MZ2-WRCUHZ là giải pháp gác cổng công nghệ số thuộc phân khúc rơ le thông minh dòng EOCR-3MZ2 cao cấp do Schneider Electric phát triển để gác cổng các hệ thống phụ tải công nghiệp hạ thế. Điểm cộng lớn của dòng 3MZ2 nằm ở sự kết hợp giữa màng bảo vệ vi sai dòng rò cực kỳ nhạy bén và bộ vi xử lý MCU mạnh mẽ. Đi kèm với đó là Màn hình hiển thị LCD/LED sắc nét tích hợp trực tiếp ở mặt trước giúp kỹ sư giám sát trực quan dải thông số dòng điện 3 pha và trị số dòng rò bám tải theo thời gian thực (Real-time monitoring).

Sản phẩm sở hữu thiết kế phần cứng dạng kết nối đáy (Bottom Connection). Toàn bộ các đầu cực kết nối cáp mạch nhị thứ, dây tín hiệu nhận diện từ biến dòng rò ZCT và cổng truyền thông được bố trí dạng domino kẹp vít kiên cố ở phía dưới thân máy. Cấu trúc này giúp các kỹ sư đấu nối tủ điện phân phối tổng hoặc tủ MCC dễ dàng định hình bó dây chạy dọc theo máng cáp nhựa cực kỳ gọn gàng, vuông vắn và tăng tính thẩm mỹ cơ học cho tổng thể khoang tủ.

Ý nghĩa chi tiết cấu trúc mã hàng 3MZ2-WRCUHZ (Bottom Connection – 100-240V)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã 3MZ2-WRCUHZ bản kết nối đáy được bóc tách như sau:

• 3MZ2 (Digital Multi-Function Relay with Ground Fault): Dòng rơ le kỹ thuật số đa chức năng thông minh thế hệ thứ 2, tích hợp chuyên sâu màng bảo vệ dòng rò/chạm đất, màn hình hiển thị trực quan và hỗ trợ kết nối mạng truyền thông.

• WR (Wide Range): Định danh cấu hình dải dòng bảo vệ định mức rộng từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt và chỉnh số tuyến tính cực kỳ mịn qua các phím bấm mặt trước).

• C (Current Transformer type): Kết nối nhận tín hiệu dòng điện gián tiếp hoặc trực tiếp kiên cố (Cấu hình ngõ vào CT phù hợp hệ thống).

• U (Universal / High Control Voltage): Mạch nguồn điều khiển chấp nhận dải điện áp rộng dải cao từ 100V đến 240V AC/DC (Tần số 50/60Hz cho nguồn AC), tương thích hoàn hảo với lưới điện điều khiển 220VAC thông dụng tại Việt Nam mà không cần lắp thêm bộ đổi nguồn hạ áp.

• H (Bottom Connection): Ký hiệu phần cứng quy định kiểu kết nối terminal/đấu dây nằm ở phía đáy thiết bị (Bottom-connected type), tối ưu hóa sơ đồ đi dây cơ học dọc tủ.

• Z (Modbus RTU Communication / Ground Fault): Khẳng định tính năng gác cổng dòng rò chạm đất kết nối trực tiếp với biến dòng ZCT ngoài, đồng thời tích hợp sẵn cổng truyền thông RS-485 giao thức Modbus RTU để kết nối vào hệ thống SCADA/PMS nhà máy.

Thông số kỹ thuật chi tiết dòng 3MZ2-WRCUHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le thông minh 3MZ2 nguồn 220V

1. Dải nguồn Universal 100-240V linh hoạt tối đa

Mạch nguồn nuôi dải rộng dải cao giúp thiết bị hoạt động cực kỳ mát mẻ, ổn định, tương thích trực tiếp với nguồn điều khiển 220VAC thông dụng của lưới điện Việt Nam. Kỹ sư thiết kế tủ không cần phải tốn thêm chi phí và không gian lắp đặt bộ chuyển nguồn 24V, đồng thời triệt tiêu hoàn toàn nỗi lo cháy bo mạch khi điện lưới nhà xưởng trồi sụt thất thường bám tải.

2. Chuyên gia gác cổng dòng rò chạm đất an toàn (ZCT Ground Fault)

Khi kết hợp cùng biến dòng rò ZCT ngoại vi của hãng Schneider, rơ le phát hiện các dòng rò siêu nhỏ (mA) xuất hiện do lớp vỏ cách điện của motor bị om nhiệt hoặc ẩm ướt bám sàn. Thiết bị sẽ nhả tiếp điểm ngắt mạch tức thì, đánh chặn triệt tiêu nguy cơ chập cháy pha-đất gây hỏng motor hoàn toàn hoặc gây tai nạn giật điện nguy hiểm cho công nhân bám máy.

3. Số hóa màng giám sát 3 pha trực quan theo thời gian thực

Màn hình tích hợp trên thân máy liên tục hiển thị luân phiên giá trị dòng điện chạy trên cả 3 pha (A1, A2, A3) và trị số dòng rò bám tải. Khi có sự cố ngắt mạch xảy ra, màn hình sẽ khóa hiển thị chính xác nguyên nhân lỗi (Ví dụ: OC – Quá dòng, PL – Mất pha, GF – Dòng rò…) cùng giá trị dòng lỗi gần nhất được lưu trong bộ nhớ (Trip Cause Memory). Điều này giúp kỹ sư bảo trì bắt bệnh sự cố siêu tốc bám sàn nhà xưởng mà không cần phải đoán mò.

4. Sẵn sàng cho kỷ nguyên nhà máy thông minh (IoT / SCADA)

Sở hữu cổng truyền thông mạng RS-485 Modbus RTU, rơ le 3MZ2 biến chiếc tủ điện truyền thống thành một nút mạng thông minh. Mọi thông số dòng tải, công suất hoạt động, lịch sử lỗi đều được số hóa và truyền dẫn liên tục về phòng điều khiển trung tâm, hỗ trợ đắc lực cho công tác bảo trì dự đoán (Predictive Maintenance) và giảm tối đa thời gian dừng máy (Downtime).

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số thông minh tích hợp dòng rò 3MZ2-WRCUHZ bản kết nối đáy là linh kiện gác cổng lý tưởng cho:

• Hệ thống máy bơm nước phân phối và xử lý nước thải: Nơi các động cơ bơm hoạt động trong môi trường độ ẩm cao, nguy cơ rò rỉ điện ra vỏ lớn, cần màng giám sát dòng rò ZCT tuyệt đối an toàn và sử dụng nguồn lưới trực tiếp 220V thông dụng bám tủ.

• Tủ điều khiển động cơ thông minh (Smart MCC Layout): Thích hợp cho các dạng tủ điện dạng ngăn kéo hoặc tủ mô-đun công suất dải trung có không gian máng đi dây bố trí sẵn ở phía dưới thiết bị để gom dây gọn gàng bám tủ.

• Hệ thống quạt hút thông gió hầm lò, máy nén khí áp lực cao: Các phụ tải đắt tiền hoạt động chu kỳ liên tục, yêu cầu màng giám sát độ lệch pha dòng tải cực kỳ nghiêm ngặt và lưu trữ dữ liệu truyền thông về trung tâm điều khiển bám sàn.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số 3MZ2-WRCUHZ Schneider (Bottom Connection – 100-240V) chính là giải pháp gác cổng động cơ thông minh, chống dòng rò tối ưu bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa công nghệ số hiển thị sắc nét, dải dòng rộng 0.5-60A kết nối terminal đáy kiên cố, màng bảo vệ dòng rò ZCT tối tân, dải nguồn điện áp cao linh hoạt cùng cổng truyền thông Modbus RTU mạnh mẽ, 3MZ2-WRCUHZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
