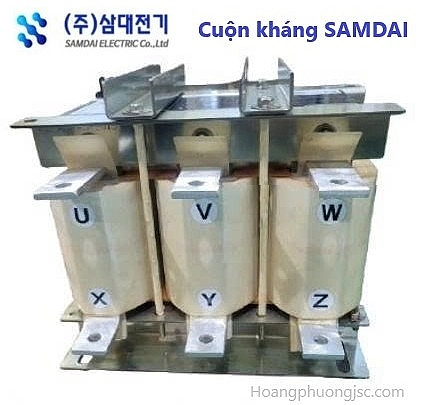

Cuộn kháng SAMDAI Korea chính hãng – Cuộn kháng tụ bù 7%
Cuộn kháng SAMDAI Korea là thiết bị được sử dụng trong hệ thống tụ bù và lọc sóng hài. Sản phẩm do SAMDAI ELECTRIC Co., Ltd – Korea sản xuất. Dòng cuộn kháng này phù hợp cho tủ điện công nghiệp và hệ thống bù công suất phản kháng.
Tại Việt Nam, dòng phổ biến là cuộn kháng SAMDAI 7% dùng cho tụ bù 3 pha 440V. Sản phẩm có nhiều mức dung lượng từ 10kVar đến 100kVar. Nhờ đó, kỹ sư dễ lựa chọn thiết bị theo từng cấp tụ bù.
Cuộn kháng SAMDAI là gì?
Cuộn kháng SAMDAI, hay SAMDAI Series Reactor, là thiết bị có tính cảm. Trong hệ thống tụ bù, cuộn kháng được mắc nối tiếp với tụ điện.
Sự kết hợp giữa cuộn kháng và tụ tạo thành mạch L-C. Mạch này giúp hạn chế ảnh hưởng của sóng hài tại tần số thiết kế. Đồng thời, cuộn kháng giúp hạn chế dòng điện xung khi đóng tụ.
SAMDAI cũng thiết kế dòng Condenser Series Reactor nhằm hỗ trợ tăng tuổi thọ tụ điện. Đây là lợi ích quan trọng tại các hệ thống có tải phi tuyến.
Vì sao nên sử dụng cuộn kháng cho tụ bù?
Tụ bù thông thường có thể chịu ảnh hưởng từ sóng hài trong hệ thống. Hiện tượng này thường xuất hiện tại nhà máy có nhiều biến tần hoặc thiết bị điện tử công suất.
Khi sóng hài lớn, tụ điện có thể bị nóng. Dòng điện qua tụ cũng có thể tăng cao. Điều này làm giảm tuổi thọ của tụ bù.
Cuộn kháng tụ bù SAMDAI giúp hạn chế những ảnh hưởng trên. Thiết bị còn hỗ trợ kiểm soát dòng xung khi đóng tụ vào lưới.
Nhờ đó, hệ thống tụ bù có thể hoạt động ổn định hơn.
Đặc điểm nổi bật của cuộn kháng SAMDAI Korea
Theo tài liệu SAMDAI, dòng Series Reactor được sản xuất bằng phương pháp vacuum impregnation. Phương pháp này giúp giảm tiếng ồn và hạn chế phát nhiệt.
Thiết kế lõi cũng hướng tới việc giảm mật độ từ thông. Nhờ đó, tiếng ồn trong quá trình vận hành được hạn chế.
Một số ưu điểm đáng chú ý gồm:
- Sản xuất bởi SAMDAI ELECTRIC – Korea.
- Thiết kế chuyên dụng cho hệ thống tụ bù.
- Hỗ trợ hạn chế dòng điện xung khi đóng tụ.
- Giảm ảnh hưởng của sóng hài lên tụ điện.
- Hỗ trợ kéo dài tuổi thọ tụ bù.
- Có nhiều mức dung lượng để lựa chọn.
- Phù hợp cho tủ điện và hệ thống công nghiệp.

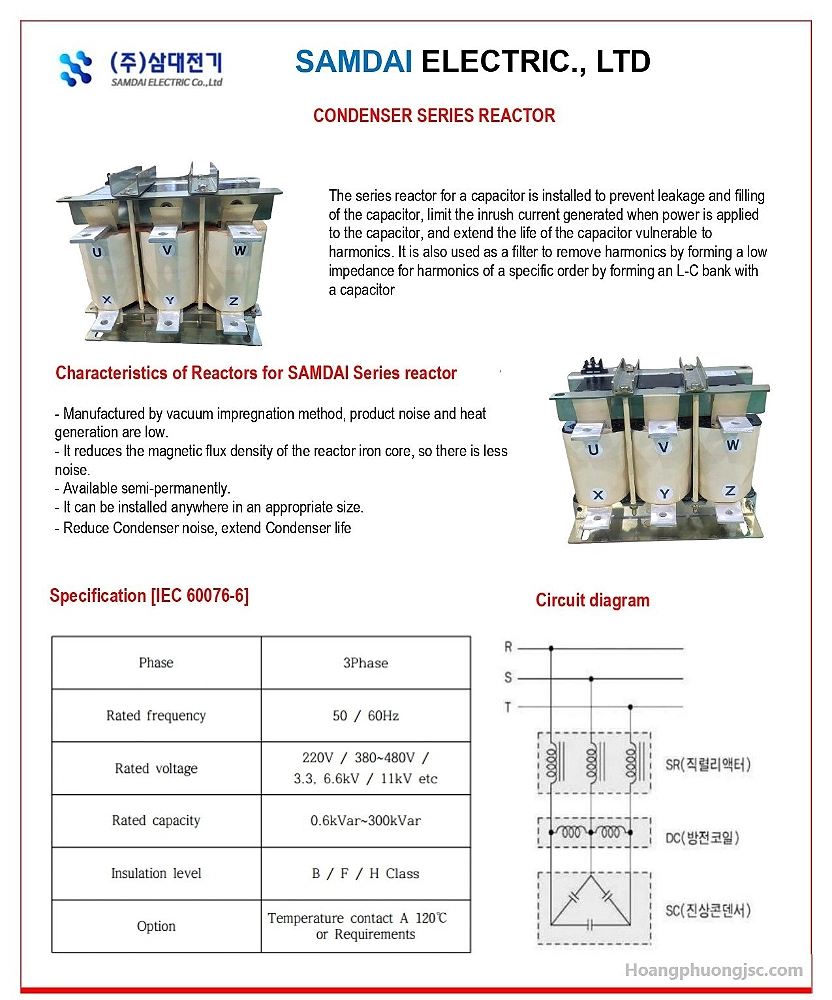

Thông số kỹ thuật Series Reactor SAMDAI
Dòng Condenser Series Reactor của SAMDAI có thông số tổng quát như sau:
| Thông số | Giá trị |
|---|---|
| Số pha | 3 pha |
| Tần số định mức | 50/60Hz |
| Điện áp định mức | 220V / 380–480V / 3,3kV / 6,6kV / 11kV… |
| Dung lượng | 0,6–300kVar |
| Cấp cách điện | B / F / H Class |
| Tùy chọn | Tiếp điểm nhiệt 120°C hoặc theo yêu cầu |
| Tiêu chuẩn | IEC 60076-6 |
Dải thông số trên thể hiện khả năng sản xuất chung của SAMDAI. Tuy nhiên, các mã phân phối phổ biến tại Việt Nam có cấu hình cụ thể hơn.
Cuộn kháng SAMDAI 7% dùng cho tụ bù 3 pha 440V
Dòng sản phẩm trong bảng phân phối có cấu hình:
3 pha – 400V – 50Hz – P=7% – dùng cho tụ bù 3 pha 440V – lõi nhôm AL – Busbar Type.
Đây là dòng phù hợp cho nhiều tủ bù công suất phản kháng hiện nay.

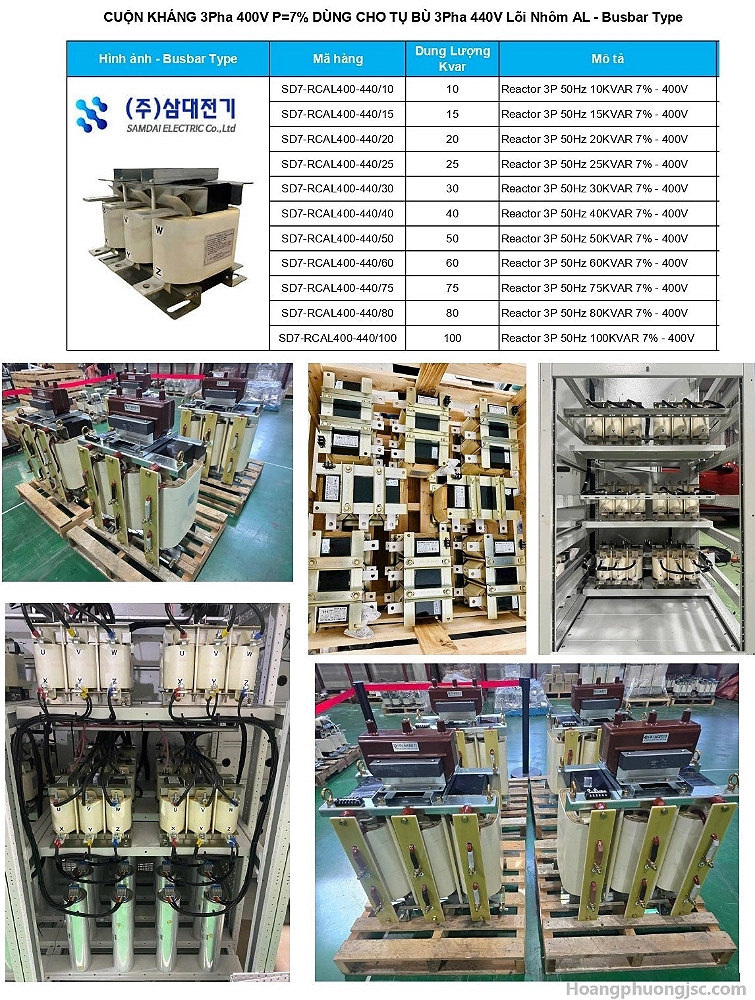

Bảng mã cuộn kháng SAMDAI 7%
| Mã hàng SAMDAI | Dung lượng | Mô tả |
|---|---|---|
| SD7-RCAL400-440/10 | 10 kVar | Reactor 3P 50Hz 10kVar 7% – 400V |
| SD7-RCAL400-440/15 | 15 kVar | Reactor 3P 50Hz 15kVar 7% – 400V |
| SD7-RCAL400-440/20 | 20 kVar | Reactor 3P 50Hz 20kVar 7% – 400V |
| SD7-RCAL400-440/25 | 25 kVar | Reactor 3P 50Hz 25kVar 7% – 400V |
| SD7-RCAL400-440/30 | 30 kVar | Reactor 3P 50Hz 30kVar 7% – 400V |
| SD7-RCAL400-440/40 | 40 kVar | Reactor 3P 50Hz 40kVar 7% – 400V |
| SD7-RCAL400-440/50 | 50 kVar | Reactor 3P 50Hz 50kVar 7% – 400V |
| SD7-RCAL400-440/60 | 60 kVar | Reactor 3P 50Hz 60kVar 7% – 400V |
| SD7-RCAL400-440/75 | 75 kVar | Reactor 3P 50Hz 75kVar 7% – 400V |
| SD7-RCAL400-440/80 | 80 kVar | Reactor 3P 50Hz 80kVar 7% – 400V |
| SD7-RCAL400-440/100 | 100 kVar | Reactor 3P 50Hz 100kVar 7% – 400V |
Như vậy, dải sản phẩm này bao phủ từ 10 đến 100kVar. Người dùng có thể lựa chọn theo từng cấp tụ của tủ bù.
Ý nghĩa của thông số P=7%
Thông số P=7% là một yếu tố quan trọng khi lựa chọn cuộn kháng. Nó thể hiện tỷ lệ điện kháng của reactor so với điện kháng của tụ tại tần số cơ bản.
Cuộn kháng 7% thường được kết hợp với tụ bù phù hợp để tạo thành mạch detuned. Mục tiêu là tránh cộng hưởng tại các thành phần sóng hài nguy hiểm.
Vì vậy, không nên lựa chọn cuộn kháng chỉ dựa trên dung lượng kVar. Kỹ sư cần xem xét cả điện áp, tần số và đặc tính của tụ.
Ứng dụng của cuộn kháng SAMDAI
Cuộn kháng SAMDAI Korea phù hợp với nhiều hệ thống điện công nghiệp. Thiết bị thường được lắp trong tủ tụ bù có yêu cầu kiểm soát sóng hài.
Các ứng dụng phổ biến gồm:
- Tủ tụ bù tự động.
- Tủ bù công suất phản kháng.
- Nhà máy có nhiều biến tần.
- Hệ thống HVAC công suất lớn.
- Dây chuyền sản xuất tự động.
- Nhà máy có tải điện tử công suất.
- Trung tâm thương mại và tòa nhà.
- Hệ thống điện có mức sóng hài đáng kể.
Đặc biệt, cuộn kháng rất hữu ích khi hệ thống có nhiều tải phi tuyến. Biến tần, UPS và bộ nguồn điện tử là những ví dụ phổ biến.
Cấu tạo cuộn kháng tụ bù SAMDAI
Dựa trên cấu tạo sản phẩm, Series Reactor gồm lõi từ và các cuộn dây ba pha. Các đầu đấu dây được bố trí thuận tiện cho việc kết nối trong tủ điện.
Dòng đang phân phối sử dụng lõi nhôm AL và đầu nối Busbar Type. Thiết kế này phù hợp với dòng điện lớn trong hệ thống tụ bù.
Khi lắp đặt, cần đảm bảo khoảng cách thông gió phù hợp. Tủ điện cũng cần có giải pháp thoát nhiệt tốt.
Sơ đồ đấu cuộn kháng SAMDAI với tụ bù
Trong sơ đồ ứng dụng, nguồn ba pha R – S – T được đưa qua Series Reactor. Sau đó, cuộn kháng được kết nối nối tiếp với tụ bù ba pha.
Có thể hiểu nguyên lý cơ bản như sau:
Nguồn 3 pha → Thiết bị đóng cắt → Cuộn kháng SAMDAI → Tụ bù 3 pha
Khi thiết kế thực tế, cần lựa chọn contactor và thiết bị bảo vệ phù hợp. Tiết diện dây dẫn cũng phải đáp ứng dòng điện của từng cấp tụ.
Cách lựa chọn cuộn kháng SAMDAI phù hợp
Trước tiên, cần xác định dung lượng của tụ bù. Ví dụ, cấp tụ 20kVar cần lựa chọn reactor tương ứng với cấu hình thiết kế.
Tiếp theo, cần kiểm tra điện áp của hệ thống và tụ điện. Dòng trong bài sử dụng cho hệ thống 400V và tụ bù 440V.
Ngoài ra, cần xác định tỷ lệ điện kháng. Với dòng đang giới thiệu, tỷ lệ này là 7%.
Không nên tự ý thay cuộn kháng khác thông số. Việc lựa chọn sai có thể làm thay đổi tần số cộng hưởng của mạch L-C.

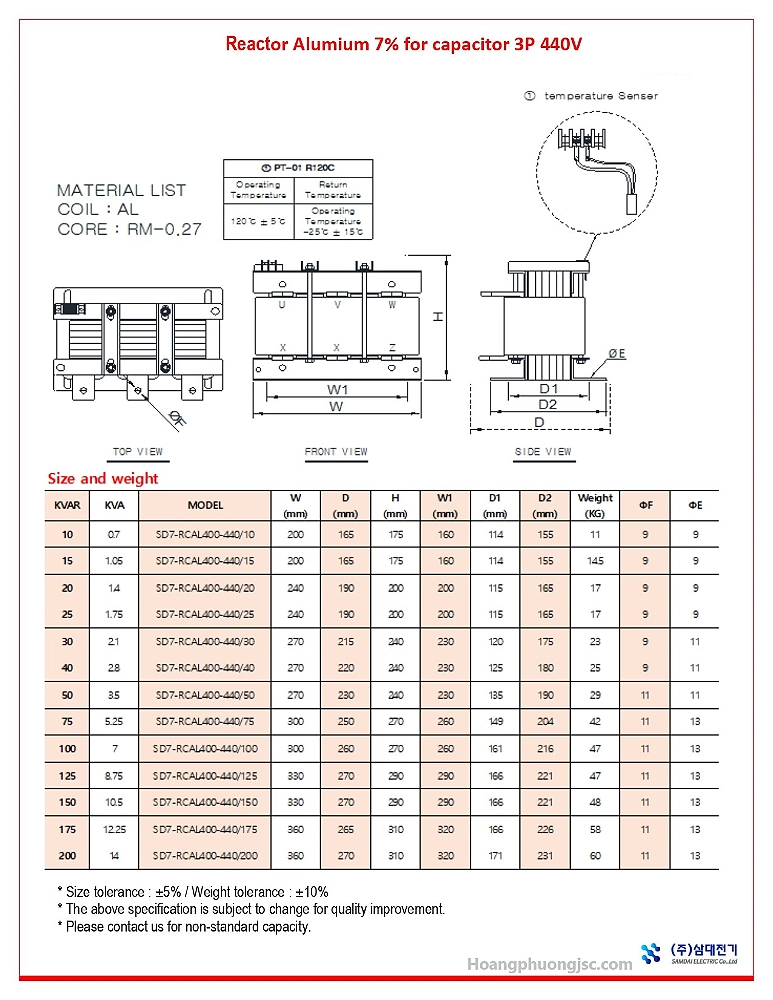

Catalogue Reactor Samdai – 7% 440V
Catalog cuộn kháng SAMDAI Korea
SAMDAI không chỉ sản xuất cuộn kháng cho tụ bù. Hãng còn có nhiều giải pháp reactor khác cho hệ thống điện công nghiệp.
Tuy nhiên, với nhóm Condenser Series Reactor, dải 7% từ 10–100kVar là lựa chọn đáng chú ý tại Việt Nam.
Khi tra Catalog SAMDAI, khách hàng nên đối chiếu đầy đủ mã sản phẩm. Cần kiểm tra dung lượng, điện áp và tỷ lệ reactor trước khi đặt hàng.
Mua cuộn kháng SAMDAI Korea chính hãng ở đâu?
Để đảm bảo đúng thông số, khách hàng nên cung cấp thông tin hệ thống trước khi đặt hàng. Các dữ liệu quan trọng gồm điện áp, dung lượng tụ và tỷ lệ cuộn kháng.
Hoàng Phương Electric cung cấp các dòng cuộn kháng SAMDAI Korea chính hãng. Sản phẩm phục vụ tủ tụ bù, tủ điện công nghiệp và nhiều hệ thống điện khác.
