Bộ cầu chì Omega OMG-FS32X chính hãng – Lõi chì 2A đến 32A

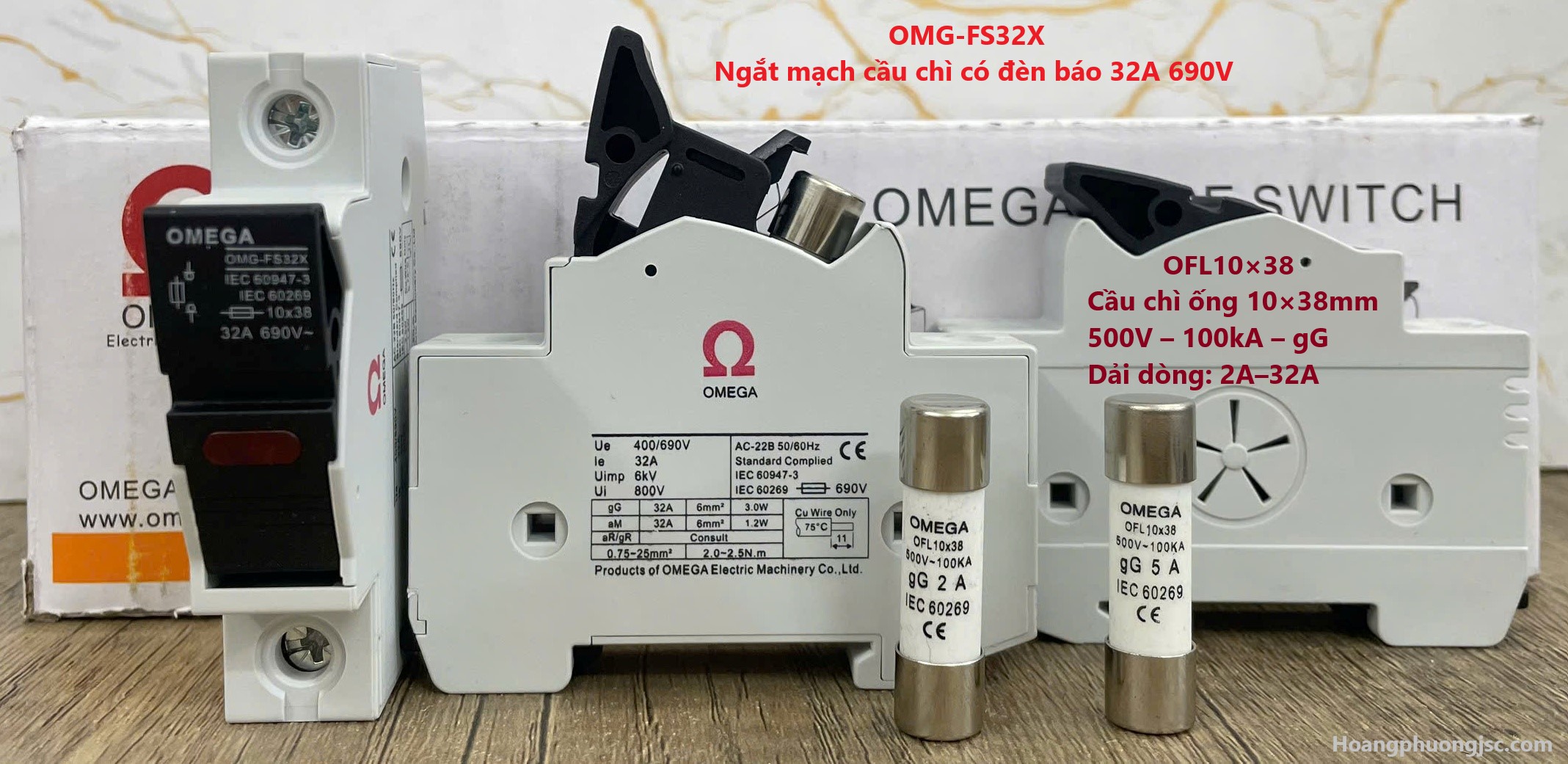

Bộ cầu chì Omega OMG-FS32X là giải pháp bảo vệ mạch điện sử dụng lõi cầu chì dạng ống kích thước 10×38mm. Bộ sản phẩm gồm đế cầu chì OMG-FS32X kết hợp với lõi cầu chì Omega OFL10x38.

Đế cầu chì OMG-FS32X có dòng định mức 32A, điện áp định mức 690V. Sản phẩm được thiết kế nhỏ gọn để lắp trên thanh DIN 35mm trong tủ điện.

Lõi cầu chì OFL10x38 có nhiều cấp dòng. Dải phổ biến gồm 2A, 4A, 6A, 8A, 10A, 12A, 16A, 20A, 25A và 32A. Lõi có điện áp 500V, khả năng cắt 100kA và đặc tính gG.

Sự kết hợp giữa đế OMG-FS32X và lõi OFL10x38 tạo thành bộ cầu chì nhỏ gọn. Sản phẩm phù hợp cho tủ điện phân phối, tủ điều khiển và nhiều hệ thống điện công nghiệp.

Bộ cầu chì Omega OMG-FS32X gồm những gì?

Một bộ cầu chì Omega cơ bản gồm đế cầu chì và lõi cầu chì.

Đế OMG-FS32X giữ lõi cầu chì và tạo kết nối với mạch điện. Thiết kế dạng module giúp sản phẩm dễ bố trí trong tủ điện.

Phần bảo vệ trực tiếp là lõi OFL10x38. Người dùng lựa chọn dòng định mức của lõi theo yêu cầu bảo vệ của từng mạch.

Khi lõi cầu chì tác động, có thể thay lõi mới mà không cần thay toàn bộ đế. Đây là ưu điểm đáng chú ý trong quá trình vận hành và bảo trì.

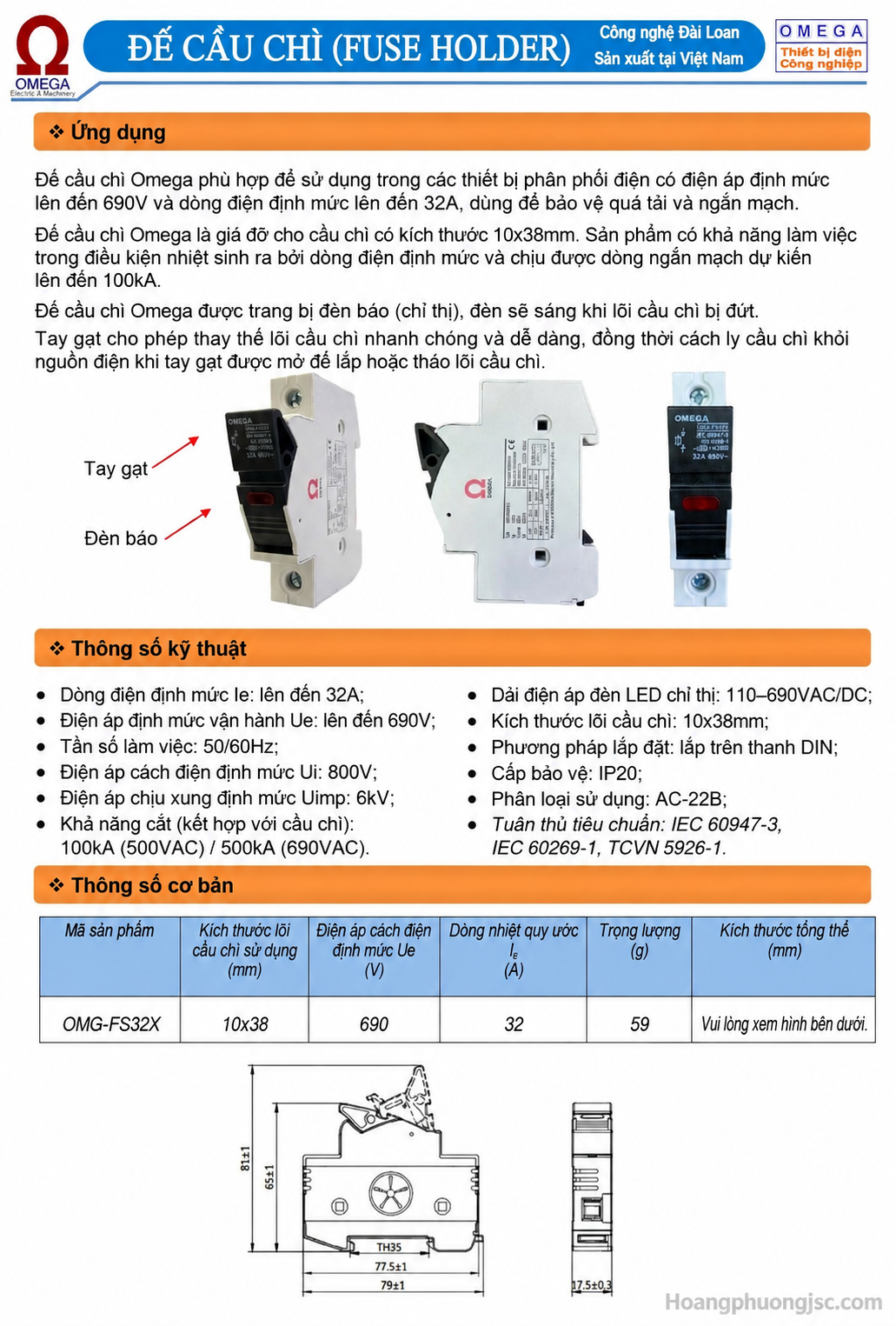

Thông số kỹ thuật Bộ cầu chì Omega OMG-FS32X

Lưu ý: Dòng 32A của OMG-FS32X là thông số của đế cầu chì. Dòng bảo vệ thực tế được lựa chọn thông qua lõi cầu chì OFL10x38 lắp bên trong.

Lõi cầu chì Omega OFL10x38 từ 2A đến 32A

Một ưu điểm của Bộ cầu chì Omega OMG-FS32X là có nhiều lựa chọn dòng định mức.

Các cấp dòng từ 2A đến 32A giúp người dùng lựa chọn lõi phù hợp hơn với từng nhánh tải. Tất cả các dòng dưới đây sử dụng kích thước 10×38mm.

Như vậy, cùng một kiểu đế OMG-FS32X có thể phối hợp với nhiều cấp dòng lõi khác nhau. Tuy nhiên, dòng lõi phải được lựa chọn theo yêu cầu kỹ thuật của mạch.

Đế cầu chì Omega OMG-FS32X 32A

OMG-FS32X là đế cầu chì dành cho cầu chì ống 10×38mm. Dòng định mức của đế là 32A, điện áp định mức 690V.

Thiết kế dạng module giúp OMG-FS32X phù hợp với không gian bên trong tủ điện. Đế có thể lắp trên thanh DIN 35mm.

Việc đóng mở đế cũng giúp quá trình kiểm tra và thay lõi thuận tiện hơn. Khi bảo trì, cần ngắt và cô lập nguồn điện theo đúng quy trình an toàn trước khi thao tác.

Lõi cầu chì Omega OFL10x38 có tác dụng gì?

Lõi cầu chì là phần tử trực tiếp thực hiện chức năng bảo vệ mạch.

Khi xuất hiện dòng điện vượt quá điều kiện cho phép, phần tử nóng chảy bên trong sẽ tác động. Mạch điện được ngắt để hạn chế ảnh hưởng của dòng sự cố đến dây dẫn và thiết bị phía sau.

Lõi OFL10x38 có đặc tính gG. Đây là loại cầu chì được sử dụng cho bảo vệ toàn dải trong các ứng dụng hạ áp phù hợp.

Với khả năng cắt được thể hiện ở mức 100kA, OFL10x38 hướng đến các hệ thống yêu cầu khả năng ngắt dòng sự cố lớn.

Phân biệt 32A của đế và 32A của lõi cầu chì

Đây là điểm khách hàng rất dễ nhầm khi chọn Bộ cầu chì Omega OMG-FS32X.

OMG-FS32X 32A cho biết dòng định mức của đế cầu chì. Điều này không có nghĩa mọi mạch lắp đế OMG-FS32X đều được bảo vệ ở mức 32A.

Ví dụ, khi lắp OFL10x38 6A, lõi được lựa chọn với dòng định mức 6A. Khi thay bằng OFL10x38 16A, dòng định mức của lõi là 16A.

Vì vậy, cần xác định riêng hai thông số:

Đế cầu chì: OMG-FS32X – 32A – 690V.
Lõi cầu chì: OFL10x38 – lựa chọn từ 2A đến 32A – 500V.

Cầu chì gG là gì?

Ký hiệu gG là thông tin quan trọng khi lựa chọn cầu chì.

Theo cách phân loại cầu chì hạ áp, gG được sử dụng cho cầu chì có khả năng bảo vệ toàn dải. Loại này được dùng phổ biến để bảo vệ dây dẫn và mạch điện trước tình trạng quá dòng.

Vì vậy, ngoài dòng định mức, người sử dụng cần kiểm tra đặc tính cầu chì. Không nên chỉ dựa vào kích thước 10×38mm để lựa chọn sản phẩm thay thế.

Khả năng cắt 100kA có ý nghĩa gì?

Khả năng cắt và dòng định mức là hai thông số hoàn toàn khác nhau.

Ví dụ, một lõi OFL10x38 2A có dòng định mức 2A. Tuy nhiên, sản phẩm vẫn có thể thể hiện khả năng cắt 100kA.

Thông số 2A liên quan đến dòng định mức của lõi cầu chì. Trong khi đó, 100kA thể hiện khả năng ngắt dòng sự cố trong các điều kiện quy định.

Do đó, 100kA không phải dòng điện làm việc của cầu chì.

Ưu điểm của Bộ cầu chì Omega OMG-FS32X

Thiết kế nhỏ gọn là một trong những ưu điểm đáng chú ý của sản phẩm. Đế chỉ chiếm một khoảng không gian nhỏ trên thanh DIN.

Dải lõi từ 2A đến 32A cũng giúp việc lựa chọn linh hoạt hơn. Người dùng có thể sử dụng cùng kiểu đế cho nhiều nhánh mạch khác nhau.

Lõi cầu chì có thể tháo rời để thay thế. Điều này giúp đơn giản hóa công việc bảo trì khi cầu chì đã tác động.

Kích thước 10×38mm cũng là dạng cầu chì quen thuộc trong nhiều tủ điện công nghiệp.

Ứng dụng của cầu chì Omega 10×38

Bộ cầu chì Omega OMG-FS32X có thể được sử dụng trong nhiều loại tủ điện và máy móc.

Một số ứng dụng thường gặp gồm:

• Tủ điện phân phối.
• Tủ điện điều khiển.
• Mạch điều khiển và mạch phụ trợ.
• Nhánh cấp nguồn cho thiết bị.
• Mạch đo lường.
• Hệ thống máy móc công nghiệp.
• Các nhánh tải cần bảo vệ riêng biệt.

Tùy từng ứng dụng, kỹ thuật viên cần tính toán cấp dòng phù hợp. Không nên sử dụng một cấp cầu chì cho tất cả các loại tải.

Cách chọn lõi cầu chì Omega 2A–32A

Bước đầu tiên là xác định dòng làm việc của mạch. Tiếp theo cần kiểm tra yêu cầu bảo vệ của dây dẫn và thiết bị.

Sau đó lựa chọn lõi OFL10x38 có dòng định mức thích hợp. Dải hiện có gồm 2A, 4A, 6A, 8A, 10A, 12A, 16A, 20A, 25A và 32A.

Ngoài dòng điện, cần kiểm tra điện áp, đặc tính gG và kích thước cầu chì.

Khi thay cầu chì đã đứt, không nên tự ý tăng dòng định mức. Trước tiên cần xác định nguyên nhân khiến cầu chì tác động.

Nếu cầu chì thường xuyên đứt, hệ thống có thể đang tồn tại quá tải hoặc sự cố cần kiểm tra.

OMG-FS32X và OFL10x38 – Bộ cầu chì nhỏ gọn cho tủ điện

Sự kết hợp giữa OMG-FS32X và OFL10x38 tạo thành giải pháp bảo vệ có cấu trúc đơn giản.

Đế cầu chì đảm nhiệm kết nối và giữ lõi. Lõi cầu chì đảm nhiệm chức năng bảo vệ.

Người thiết kế có thể sử dụng nhiều đế OMG-FS32X trên cùng thanh DIN. Mỗi nhánh có thể lựa chọn lõi 2A, 4A, 6A hoặc cấp dòng khác tùy tải.

Cách bố trí này phù hợp với các tủ điện cần phân chia nhiều mạch bảo vệ độc lập.

Tham khảo tài liệu ↓

Catalog-Omega-Fuse

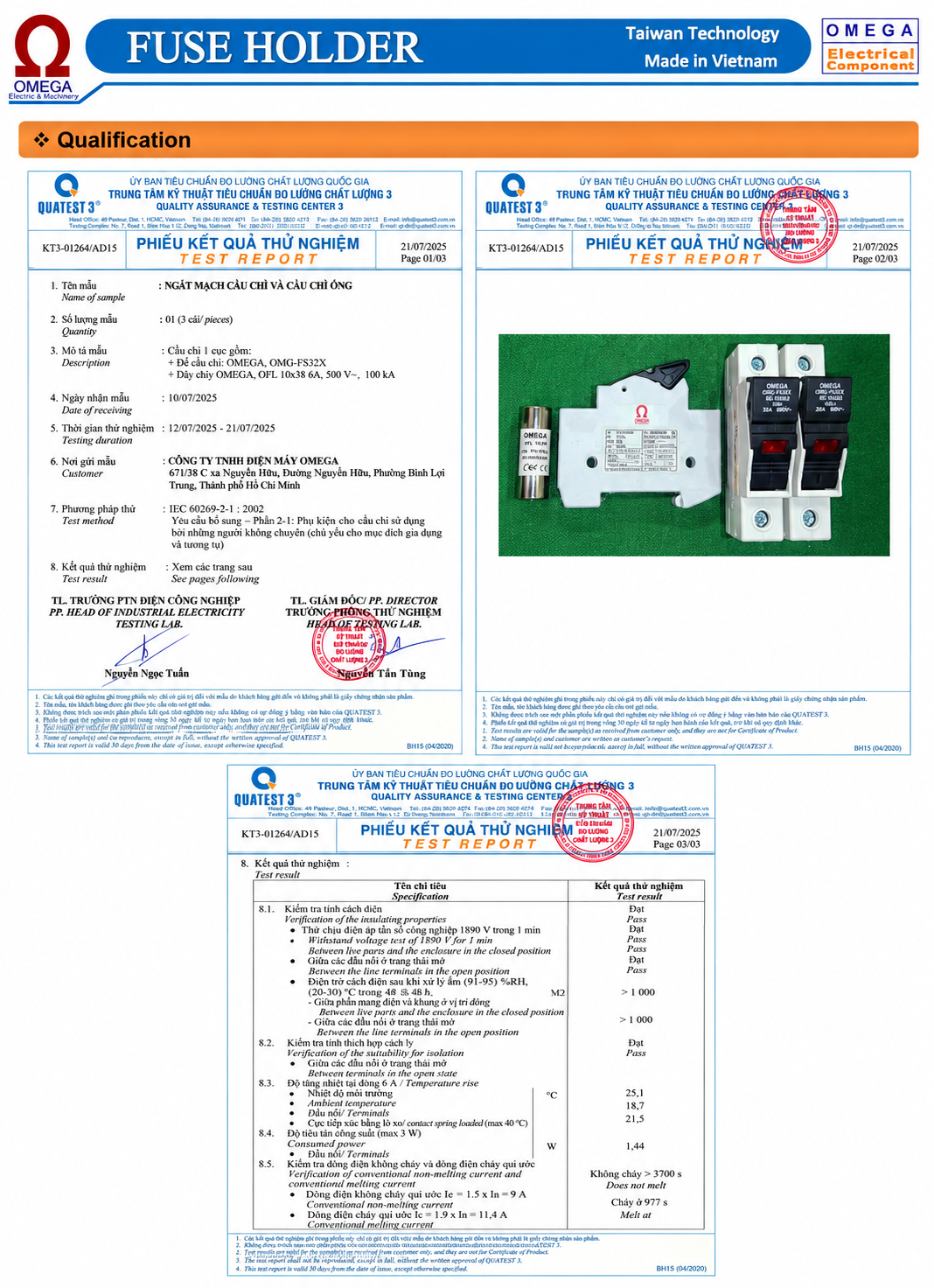

Omega-Fuse-Catalogues – Quatest3 Test Report

Mua Bộ cầu chì Omega OMG-FS32X chính hãng ở đâu?

Khách hàng cần Bộ cầu chì Omega OMG-FS32X chính hãng có thể liên hệ Thiết bị điện Hoàng Phương để được hỗ trợ lựa chọn sản phẩm.

Các lõi OFL10x38 có nhiều cấp dòng gồm 2A, 4A, 6A, 8A, 10A, 12A, 16A, 20A, 25A và 32A. Khách hàng nên cung cấp dòng tải và yêu cầu của mạch để được hỗ trợ đối chiếu phù hợp.

Ngoài OMG-FS32X, Hoàng Phương có thể hỗ trợ đối chiếu các dòng cầu chì và đế cầu chì Omega khác theo yêu cầu của hệ thống.

Thiết bị điện Hoàng Phương – Hỗ trợ kỹ thuật, đối chiếu mã và giao hàng Hà Nội, TP.HCM, toàn quốc.

Thông tin sản phẩm tại Hoangphuongjsc.com.
