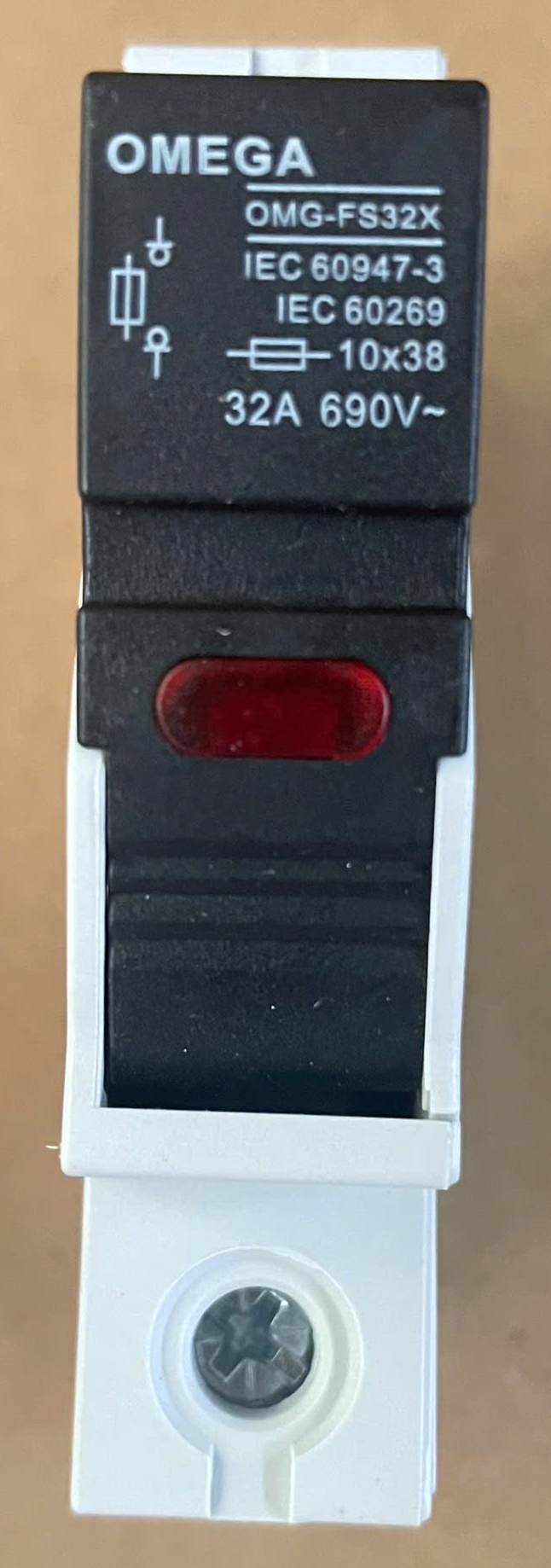

Vỏ cầu chì Omega OMG-FS32X 32A 690V – Kèm lõi phổ thông 2A, 5A, 6A
Bộ cầu chì Omega OMG-FS32X 32A 690V là giải pháp bảo vệ mạch điện dạng cầu chì ống, phù hợp lắp trong tủ điện điều khiển và phân phối. OMG-FS32X có dòng định mức 32A, điện áp định mức 690VAC, sử dụng lõi cầu chì dạng ống sứ kích thước 10x38mm và lắp trên DIN Rail 35mm. Thiết bị còn tích hợp đèn báo giúp nhận biết trạng thái cầu chì. Bộ sản phẩm có thể cấu hình kèm lõi cầu chì 2A, 5A hoặc 6A tùy yêu cầu thực tế của mạch. Trong đó, lõi 2A và 6A loại 10x38mm của Omega hiện có thông tin sản phẩm công khai trên thị trường; với lõi 5A nên xác nhận mã cụ thể khi đặt hàng.
Cầu chì Omega OMG-FS32X là gì?
OMG-FS32X thực chất là ngắt mạch/đế cầu chì có đèn báo, không nên hiểu rằng bản thân mã OMG-FS32X là một lõi cầu chì 32A cố định.
Theo chứng nhận xuất xưởng của Omega, sản phẩm có dòng điện định mức 32A và điện áp định mức 690VAC. Phần ruột chì sử dụng dạng ống sứ kích thước 10x38mm. Thiết bị được thiết kế để lắp trên thanh DIN Rail 35mm.
Vì vậy, người dùng có thể lựa chọn lõi cầu chì có dòng nhỏ hơn phù hợp với mạch cần bảo vệ, chẳng hạn 2A, 5A hoặc 6A, miễn đúng kích thước và đặc tính kỹ thuật yêu cầu.
Thông số Omega OMG-FS32X
| Thông số | OMG-FS32X |
|---|---|
| Thương hiệu | Omega |
| Model | OMG-FS32X |
| Dòng định mức của bộ giữ cầu chì | 32A |
| Điện áp định mức | 690VAC |
| Kích thước lõi cầu chì | 10x38mm |
| Kiểu lõi | Cầu chì ống |
| Lắp đặt | DIN Rail 35mm |
| Đèn báo | Có |
| Vật liệu vỏ | Nhựa chống cháy |
| Tiêu chuẩn được công bố | IEC 60269-1, TCVN 5926-1 |
Omega công bố OMG-FS32X áp dụng TCVN 5926-1:2007 và IEC 60269-1:2005.
Bộ OMG-FS32X kèm lõi cầu chì 2A, 5A, 6A
Đây là điểm cần phân biệt rõ khi đặt hàng.
32A không có nghĩa lõi bên trong bắt buộc phải là 32A. Đây là dòng định mức của bộ giữ/ngắt mạch cầu chì OMG-FS32X. Lõi 10x38mm bên trong được lựa chọn theo dòng điện cần bảo vệ của mạch.
Có thể cấu hình:
| Cấu hình | Ứng dụng tham khảo |
|---|---|
| OMG-FS32X + lõi 2A | Mạch điều khiển, đo lường và phụ trợ |
| OMG-FS32X + lõi 5A | Mạch phụ trợ có dòng làm việc phù hợp |
| OMG-FS32X + lõi 6A | Mạch điều khiển và phụ tải nhỏ phù hợp |
| OMG-FS32X không lõi | Khách hàng tự lựa chọn lõi 10x38mm |
Dòng thực tế của lõi phải được tính theo tải, dây dẫn và yêu cầu bảo vệ. Không nên thay lõi 2A bằng 5A hoặc 6A chỉ vì cùng lắp vừa đế.
OMG-FS32X kèm lõi 2A được dùng khá phổ biến trong tủ điện
Một điểm đáng chú ý là cấu hình OMG-FS32X kèm ruột chì 2A đã xuất hiện trong các bảng vật tư của dự án tủ điện thực tế.
Chẳng hạn, tài liệu BOM của một dự án tủ phân phối ghi Omega OMG-FS32X là “cầu chì hạ thế 32A kèm ruột chì 2A”. Một kết quả lựa chọn nhà thầu khác cũng thể hiện OMG-FS32X với mô tả “Cầu chì 32A kèm chì 2A” cho tủ điện máy bơm.
Điều này cũng giải thích vì sao khi đọc bản vẽ hoặc BOM, kỹ sư thường gặp cách ghi:
OMG-FS32X – 32A – kèm lõi 2A.
Hai trị số này không mâu thuẫn. 32A là định mức của bộ giữ cầu chì, còn 2A là dòng định mức của lõi cầu chì được lắp bên trong.
OMG-FS32X kèm lõi 6A
Tương tự, OMG-FS32X cũng được sử dụng với lõi 6A trong một số thiết kế.
Ví dụ, bảng vật tư của dự án tủ điện Bệnh viện Nhi Hà Nội từng ghi OMG-FS32X – cầu chì hạ thế 32A kèm ruột chì 6A.
Trên thị trường cũng có lõi cầu chì Omega OFL10x38-6A, kích thước 10x38mm, định mức 6A/500VAC.
Như vậy, nếu hệ thống yêu cầu lõi 6A thì OMG-FS32X có thể đóng vai trò bộ giữ/ngắt mạch, còn lõi 6A mới là phần tử tác động theo dòng của nhánh cần bảo vệ.
Đèn báo trên OMG-FS32X có tác dụng gì?
OMG-FS32X được trang bị đèn báo trạng thái cầu chì. Đây là đặc điểm hữu ích khi thiết bị được lắp thành nhiều nhánh trong tủ điện.
Khi kiểm tra tủ, kỹ thuật viên có thêm dấu hiệu trực quan để xác định nhánh cầu chì cần kiểm tra. Điều này thuận tiện hơn so với loại đế cầu chì thông thường không có chỉ thị.
Tuy nhiên, khi bảo trì vẫn cần thực hiện đúng quy trình an toàn điện. Không nên chỉ dựa vào đèn báo để kết luận mạch đã mất điện.
Kích thước 1 module, dễ bố trí trong tủ điện
OMG-FS32X có chiều rộng khoảng 18mm. Đây là kích thước gọn, thuận tiện bố trí nhiều cầu chì cạnh nhau trên DIN Rail.
Kích thước được một số nhà cung cấp công bố là khoảng:
Cao 81mm × rộng 18mm × sâu 80mm.
Kiểu lắp DIN Rail 35mm cũng giúp OMG-FS32X dễ kết hợp với MCB, rơ le, terminal, nguồn và các thiết bị điều khiển khác trong tủ.
Ứng dụng của cầu chì Omega OMG-FS32X
OMG-FS32X có thể gặp trong các tủ điện MSB, DB, MCC, tủ điều khiển, tủ máy bơm và các mạch phụ trợ, tùy thiết kế.
Đặc biệt, loại cầu chì này phù hợp cho những nhánh có dòng làm việc nhỏ nhưng nằm trong một hệ thống điện lớn. Ví dụ, mạch đo lường hoặc điều khiển chỉ cần lõi 2A nhưng vẫn có thể sử dụng bộ giữ cầu chì OMG-FS32X 32A.
Khi xảy ra quá dòng vượt đặc tính của lõi, phần tử cầu chì sẽ tác động để ngắt nhánh được bảo vệ.
Cách chọn lõi 2A, 5A hay 6A
Không nên lựa chọn lõi chỉ dựa vào việc “loại nào phổ biến hơn”.
Trước tiên cần xác định dòng làm việc của mạch. Sau đó xem xét dây dẫn, thiết bị phía sau và đặc tính bảo vệ cần thiết.
Ví dụ, nếu bản vẽ quy định OMG-FS32X + fuse 2A, nên sử dụng đúng lõi 2A hoặc kiểm tra lại với đơn vị thiết kế trước khi thay đổi.
Nếu thay 2A bằng 6A, cầu chì sẽ cho phép dòng lớn hơn trước khi tác động. Điều này có thể làm thay đổi khả năng bảo vệ ban đầu của mạch.
Do đó, 2A – 5A – 6A không phải ba lựa chọn có thể thay thế tùy ý.
Mua bộ cầu chì Omega OMG-FS32X 32A 690V ở đâu?
Hoàng Phương JSC cung cấp bộ cầu chì Omega OMG-FS32X 32A 690V, có thể lựa chọn cấu hình kèm lõi cầu chì 2A, 5A hoặc 6A theo yêu cầu.
Khi đặt hàng, khách hàng nên ghi rõ:
OMG-FS32X + lõi 2A
hoặc OMG-FS32X + lõi 5A
hoặc OMG-FS32X + lõi 6A.
Cách ghi này giúp tránh nhầm giữa dòng định mức 32A của bộ giữ cầu chì và dòng định mức thực tế của lõi.
Hoàng Phương JSC – Hoangphuongjsc.com hỗ trợ lựa chọn thiết bị, kiểm tra mã và giao hàng tại Hà Nội, TP.HCM và toàn quốc.
