Biến dòng chuyên dụng cho tủ RMU và Rơ le bảo vệ tủ trung thế
Biến dòng RMU KDE
Trong hệ thống điện trung thế hiện đại, đặc biệt là các tủ RMU (Ring Main Unit), biến dòng bảo vệ đóng vai trò vô cùng quan trọng trong việc giám sát và bảo vệ hệ thống điện khỏi các sự cố như:
- Quá dòng
- Ngắn mạch
- Chạm đất
- Sự cố lưới trung thế
Hiện nay, dòng Biến dòng RMU KDE đang được nhiều đơn vị sản xuất tủ điện, trạm kiosk và hệ thống điện công nghiệp lựa chọn nhờ khả năng hoạt động ổn định, độ chính xác cao và tương thích tốt với nhiều dòng relay bảo vệ trung thế phổ biến.
Biến dòng RMU là gì?
Biến dòng RMU là dòng CT (Current Transformer) chuyên dụng được thiết kế cho:
✅ Tủ RMU trung thế
✅ Relay bảo vệ REJ603
✅ Relay VIP Schneider
✅ Relay Siemens
✅ Relay bảo vệ ABB
Dòng CT này thường có kích thước nhỏ gọn, độ chính xác cao và được thiết kế riêng để phù hợp với không gian hạn chế trong các tủ RMU.
Chức năng của biến dòng RMU
Biến dòng RMU giúp relay bảo vệ nhận biết chính xác dòng điện vận hành của hệ thống trung thế.
Khi xảy ra sự cố:
- Quá tải
- Ngắn mạch
- Chạm đất
Relay sẽ nhận tín hiệu từ CT và thực hiện:
✅ Cắt máy cắt trung thế
✅ Cô lập vùng sự cố
✅ Bảo vệ MBA và đường dây
✅ Bảo vệ thiết bị điện trung thế
Các dòng biến dòng RMU KDE phổ biến hiện nay
⭐ KDE-RMU-10050C
Đây là dòng biến dòng bảo vệ trung thế chuyên dụng được sử dụng nhiều trong các tủ RMU ABB, Schneider và Siemens.
Thông số nổi bật
- Tỷ số:
- S1-S2: 60/5A
- S1-S3: 80/5A
- S1-S4: 100/5A
- Cấp chính xác: 5P10
- Dung lượng: 2.5VA
- Tần số: 50/60Hz
- Ith: 20kA/3s
Ưu điểm
✅ Kích thước nhỏ gọn
✅ Dễ lắp đặt trong RMU
✅ Độ ổn định cao
✅ Tương thích relay bảo vệ trung thế
Các dòng CT1 – CT5 cho relay bảo vệ RMU
🔹 CT1 – 7.2A
Model: CT08-5 (CT1)
- Tỷ số: 7.2/0.075A
- Dải dòng: 3 – 33A
- Class: 10P30
Ứng dụng
Phù hợp cho các tải nhỏ hoặc hệ thống RMU công suất thấp.

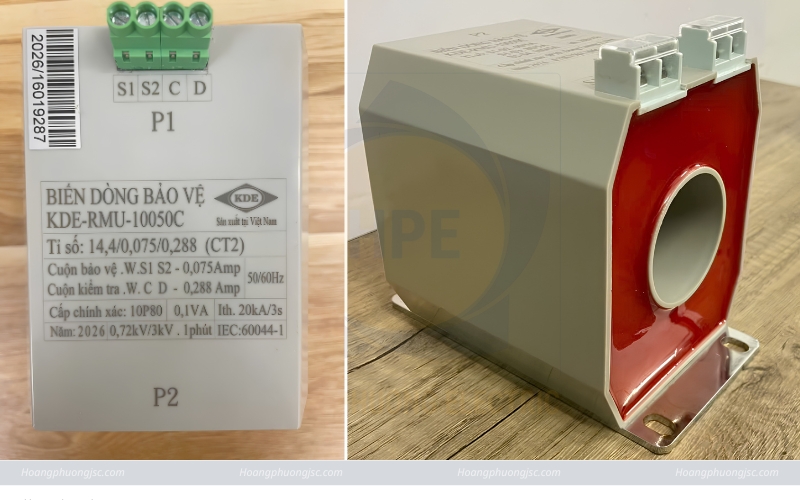

🔹 CT2 – 14.4A
Model: CT16-5 (CT2)
- Tỷ số: 14.4/0.075A
- Dải dòng: 6 – 65A
- Class: 10P80
Ứng dụng
Dùng phổ biến trong các RMU trung thế cấp điện cho nhà xưởng vừa và nhỏ.
🔹 CT3 – 28.8A
Model: CT32-5 (CT3)
- Tỷ số: 28.8/0.075A
- Dải dòng: 12 – 130A
- Class: 5P80
Ứng dụng
Dùng cho hệ thống trung thế công nghiệp tải trung bình.

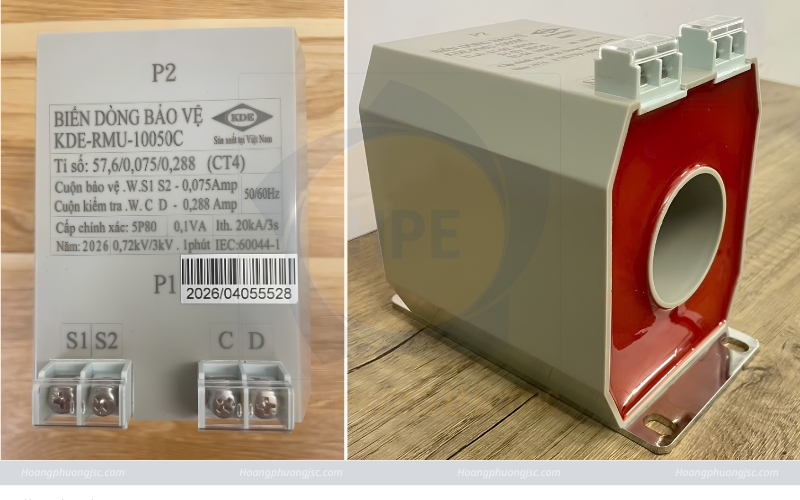

🔹 CT4 – 57.6A
Model: CT64-5 (CT4)
- Tỷ số: 57.6/0.075A
- Dải dòng: 25 – 260A
- Class: 5P80
Ứng dụng
Phù hợp cho RMU nhà máy và trạm phân phối điện công nghiệp lớn.
🔹 CT5 – 115.2A
Model: CT128-5 (CT5)
- Tỷ số: 115.2/0.075A
- Dải dòng: 51 – 520A
- Class: 5P80
Ứng dụng
Dùng cho các hệ thống tải lớn, trạm kiosk và nhà máy công nghiệp công suất cao.
Ý nghĩa cấp chính xác bảo vệ 5P10 – 5P80 – 10P30
⭐ 5P10
- Sai số bảo vệ ≤ 5%
- Làm việc chính xác tới 10 lần dòng định mức
⭐ 5P80
- Hoạt động chính xác tới 80 lần dòng định mức
- Phù hợp hệ thống có dòng sự cố lớn
⭐ 10P30
- Sai số ≤ 10%
- Làm việc tới 30 lần dòng định mức
Đây là các tiêu chuẩn rất quan trọng trong hệ thống bảo vệ trung thế.
Ưu điểm của biến dòng RMU KDE
✅ Thiết kế chuyên dụng cho RMU
Kích thước tối ưu cho các tủ RMU ABB – Schneider – Siemens.
✅ Độ chính xác cao
Đáp ứng tiêu chuẩn IEC 60044-1.
✅ Hoạt động ổn định
Chịu được môi trường công nghiệp khắc nghiệt.
✅ Hỗ trợ relay bảo vệ phổ biến
Tương thích nhiều dòng relay trung thế hiện nay.
✅ Sản xuất tại Việt Nam
Chủ động thời gian giao hàng và hỗ trợ kỹ thuật nhanh chóng.
Ứng dụng thực tế của biến dòng RMU KDE
Biến dòng RMU KDE hiện được sử dụng trong:
- Trạm RMU trung thế
- Tủ kiosk
- Nhà máy công nghiệp
- Điện mặt trời trung thế
- Hệ thống phân phối điện
- Trạm biến áp
Thiết bị điện Hoàng Phương – Đơn vị cung cấp biến dòng RMU KDE chính hãng
Thiết bị điện Hoàng Phương hiện cung cấp nhiều dòng:
✅ Biến dòng RMU KDE
✅ CT1 – CT5 cho relay REJ603
✅ Biến dòng bảo vệ trung thế
✅ CT chuyên dụng theo yêu cầu
Hỗ trợ:
- Tư vấn chọn đúng CT cho relay
- Gia công theo thông số yêu cầu
- Hỗ trợ kỹ thuật RMU
- Giao hàng toàn quốc
