Module Mở Rộng Siemens LOGO! DM8 24R 6ED1055-1HB00-0BA2

Giới thiệu module mở rộng rơ le đa năng LOGO! DM8 24R Siemens 6ED1055-1HB00-0BA2

Trong quá trình thiết kế, thi công tủ điện tự động hóa sử dụng bộ điều khiển logic cơ sở Siemens LOGO! dải nguồn thấp (như dòng LOGO! 24RCE hoặc LOGO! 12/24RCE), việc phát sinh thêm nhu cầu đóng cắt các phụ tải lớn hoặc nhận thêm nút nhấn, cảm biến là kịch bản rất quen thuộc. Để mở rộng màng lưới cổng kết nối một cách đồng bộ, an toàn và tối ưu chi phí vật tư, mã hàng 6ED1055-1HB00-0BA2 (Dòng LOGO! DM8 24R) là sự lựa chọn gác cổng hàng đầu của các kỹ sư.

LOGO! DM8 24R là khối module mở rộng kỹ thuật số (Digital Module) thuộc thế hệ LOGO! 8 Series. Thiết bị đảm nhiệm vai trò bổ sung ngay lập tức 4 đầu vào số (Digital Inputs) và 4 đầu ra tiếp điểm Rơ le (Relay Outputs) độc lập cho hệ thống. Nhờ sở hữu các cổng ngõ ra rơ le cơ học khô cách ly hoàn toàn điện áp, module này mang lại phương án kết nối linh hoạt, cho phép thợ điện bám sàn đấu nối điều khiển trực tiếp cho cả phụ tải một chiều (DC) lẫn xoay chiều (AC) công suất lớn kịch khung.

Giải mã ký tự kỹ thuật và kết cấu phần cứng mã LOGO! DM8 24R (Mã 1HB00)

Mã định danh DM8 24R bộc lộ toàn bộ các đặc tính phần cứng mạch nhị thứ cốt lõi bám tủ:

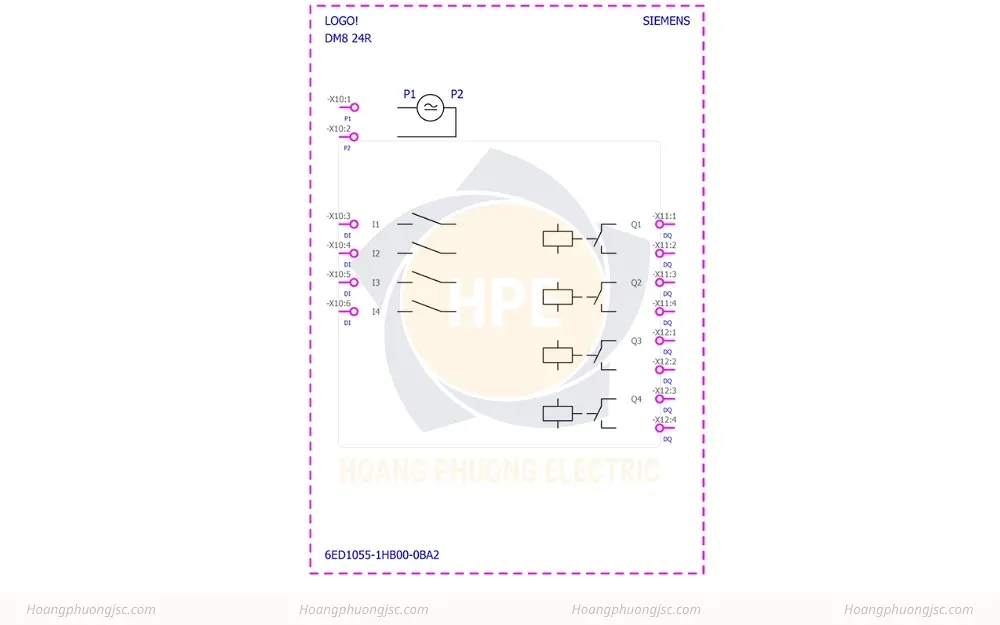

• DM8 (Digital Module 8 Ports): Khối mở rộng tín hiệu số tổng cộng 8 cổng, kết cấu chia đều: 4 cổng nhận dữ liệu đầu vào (DI) và 4 cổng phát lệnh điều khiển đầu ra (DQ).

• 24 (Dải nguồn nuôi linh hoạt): Module vận hành an toàn bằng nguồn điện áp thấp, chấp nhận cả dòng xoay chiều 24V AC hoặc một chiều 24V DC (Dải cho phép thực tế từ 20.4V đến 28.8V DC). Toàn bộ 4 mạch tín hiệu kích đầu vào số (DI) cũng sử dụng cấp điện áp 24V AC/DC đồng bộ.

• R (Relay Outputs / Tiếp điểm khô): Khác với dòng ngõ ra bán dẫn Transistor (1CB00), mã 1HB00 sử dụng 4 ngõ ra dạng tiếp điểm rơ le cơ học. Mỗi cổng rơ le có khả năng chịu tải dải dòng thuần trở lên tới 5A, đóng vai trò như các công tắc cơ khí khô độc lập giúp cách ly điện áp an toàn giữa mạch vi xử lý và thiết bị chấp hành bám bệ máy.

BẢNG THÔNG SỐ KỸ THUẬT MODULE MỞ RỘNG LOGO! DM8 24R

Các màng tính năng và ưu điểm vượt trội của mã 6ED1055-1HB00-0BA2

Mã module mở rộng ngõ ra rơ le 6ED1055-1HB00-0BA2 mang lại những giá trị công nghệ vô cùng ưu việt bám sàn nhà xưởng:

1. Đầu ra rơ le cách ly, đóng cắt đa dạng cấp điện áp tải

Ưu thế tuyệt đối của dòng ngõ ra rơ le cơ học khô là khả năng đóng cắt “bất chấp” cấp điện áp của thiết bị chấp hành phụ tải. Trên cùng một khối module, anh hoàn toàn có thể dùng ngõ ra số 1 để đóng ngắt đèn báo 220V AC, ngõ ra số 2 để kích chạy van khí nén 24V DC, ngõ ra số 3 làm tiếp điểm khô điều khiển biến tần… Mạch điện được cách ly vật lý hoàn toàn, loại bỏ nguy cơ xông dòng ngược chiều phá hủy bộ điều khiển trung tâm PLC kịch khung.

2. Kết nối Bus trượt thông minh, cấu hình “Plug and Play” tự động

Việc ghép nối cơ khí giữa bộ LOGO! CPU cơ sở và module mở rộng diễn ra siêu tốc thông qua cụm ngàm mạng Bus tích hợp sẵn bên hông thân máy. Thợ lắp tủ điện chỉ cần gá gài hai khối sát nhau trên thanh ray DIN Rail 35mm rồi đẩy lẫy khóa ngàm trượt kịch khung. Phần mềm lập trình LOGO! Soft Comfort từ đó tự động nhận diện phần cứng mới, tự động map dải địa chỉ I/O nối tiếp vào chương trình một cách thông suốt mà không cần bất kỳ thao tác cài đặt switch tay phức tạp nào.

3. Thiết kế module siêu mỏng tối ưu không gian thanh ray

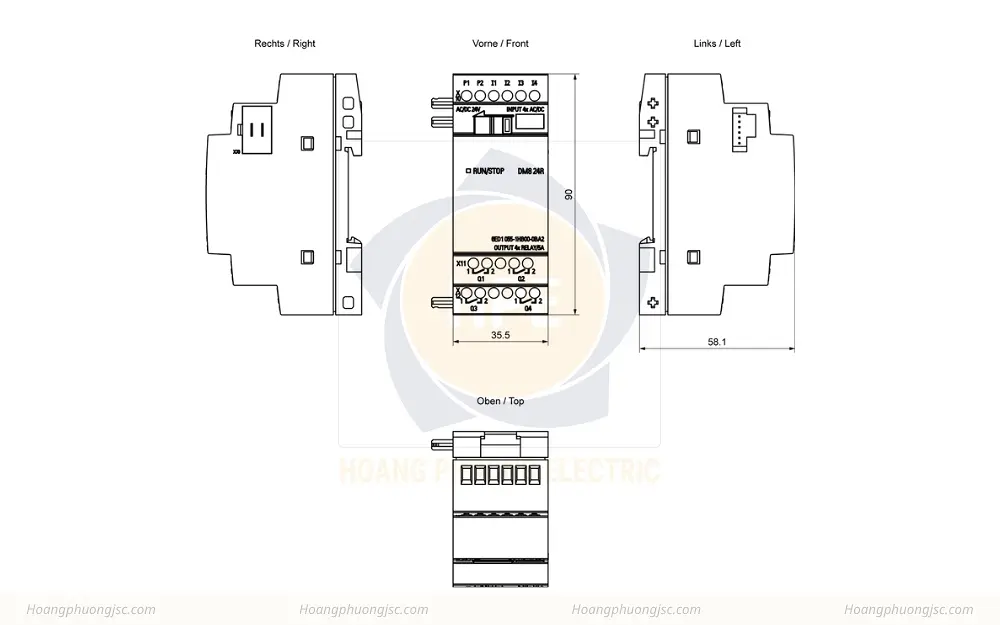

Với độ rộng cơ khí chỉ vỏn vẹn 35.5 mm (nhỏ bằng một nửa khối CPU cơ sở), mã LOGO! DM8 24R tối ưu diện tích khoang tủ một cách tuyệt hảo. Thiết kế mỏng nhẹ, tinh gọn của Siemens giúp kỹ sư thoải mái xếp chồng nhiều module mở rộng sát nhau bám máy để nâng cấp mật độ điểm kết nối nhưng tủ điện vẫn vô cùng thoáng đãng, dễ bắt bệnh dây nhị thứ khi bảo trì bám sàn.

Mã hàng tham khảo cùng dòng

Ứng dụng thực tế lý tưởng bám sàn công nghiệp và tòa nhà

Nhờ kết cấu ngõ ra rơ le chịu tải dải dòng 5A độc lập kết hợp dải nguồn nuôi 24V an toàn, module mở rộng Siemens LOGO! DM8 24R là giải pháp gác cổng hoàn hảo cho:

• Mở rộng I/O cho tủ điện điều khiển bơm luân phiên: Bổ sung cổng nhận tín hiệu từ các phao báo cạn, phao báo đầy bồn chứa và phát lệnh kích chạy cuộn hút khởi động từ (Contactor) đóng cắt hệ thống máy bơm bám bệ sàn.

• Hệ thống điều khiển HVAC và thông gió tòa nhà: Nhận thêm tín hiệu từ nút nhấn, công tắc hành trình cửa, công tắc dòng chảy áp suất thấp để mở rộng mạch kích chạy các hệ thống quạt hút ly tâm, quạt thông gió sảnh.

• Nâng cấp tủ điện dây chuyền máy móc công nghiệp nhỏ: Đáp ứng nhu cầu mở rộng quy mô bệ máy khi nhà xưởng cần lắp đặt thêm hệ thống nút bấm điều khiển, cảm biến tiệm cận, cảm biến quang và đèn còi cảnh báo lỗi chớp nháy bám sàn.

Kết luận

Module mở rộng kỹ thuật số ngõ ra rơ le Siemens LOGO! DM8 24R 6ED1055-1HB00-0BA2 là giải pháp phần cứng kiên cố, giải phóng hoàn toàn giới hạn cổng kết nối cho dải thiết bị thông minh LOGO! 8 dải nguồn thấp. Sở hữu kiến trúc 4DI/4DO Relay cách ly an toàn kịch khung, khả năng kết nối bus trượt tự động nhận diện thông minh cùng kích thước module siêu mỏng gọn, mã hàng này đem lại phương án công nghệ tối ưu, giúp đơn giản hóa mạch dây điều khiển, tiết kiệm không gian bệ tủ và đảm bảo hệ thống máy móc luôn vận hành an toàn ổn định tuyệt đối bám sàn phân xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được PLC Siemens, Logo Siemens chính hãng với giá cả tốt nhất.
