Module Mở Rộng Siemens LOGO! DM8 230R 6ED1055-1FB00-0BA2

Giới thiệu module mở rộng nguồn cao LOGO! DM8 230R Siemens 6ED1055-1FB00-0BA2

Khi vận hành hoặc thiết kế các hệ thống điều khiển tự động hóa bám sàn bằng bộ vi xử lý trung tâm Siemens LOGO! nguồn cao trực tiếp (như dòng LOGO! 230RCE), việc mở rộng thêm số lượng cổng kết nối tín hiệu nhị thứ luôn đòi hỏi sự đồng bộ tuyệt đối về mặt cấp điện áp. Để đáp ứng hoàn hảo bài toán này mà không cần lắp đặt thêm các rơ le trung gian hạ áp phức tạp, hãng Siemens đã mang đến giải pháp phần cứng chuyên dụng: mã hàng 6ED1055-1FB00-0BA2 (Dòng LOGO! DM8 230R).

LOGO! DM8 230R là module mở rộng kỹ thuật số (Digital Module) thuộc thế hệ LOGO! 8 Series tân tiến. Thiết bị được thiết kế để chịu đựng dải điện áp lưới cao kịch khung, bổ sung ngay lập tức 4 đầu vào số (Digital Inputs) và 4 đầu ra tiếp điểm Rơ le (Relay Outputs) cho hệ thống. Đây là mảnh ghép gác cổng kiên cố, giúp kỹ sư tự động hóa tối ưu hóa mạch điện, mở rộng cổng đọc nút bấm, phao điện hoặc khởi động từ chạy trực tiếp nguồn 220V AC một cách đồng bộ và thẩm mỹ.

Giải mã ký tự kỹ thuật và kết cấu phần cứng mã LOGO! DM8 230R (Mã 1FB00)

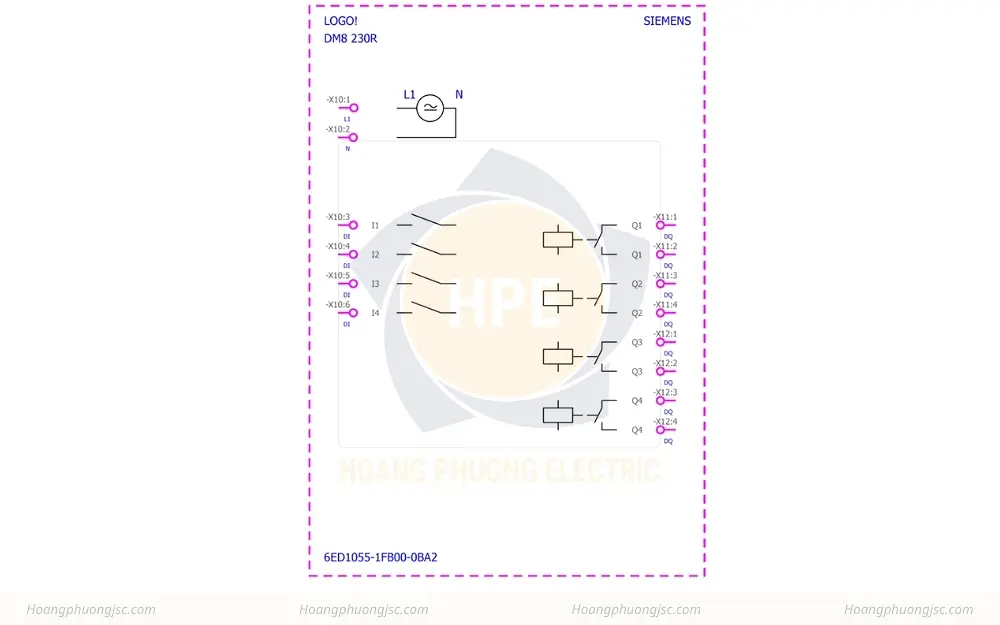

Mã định danh DM8 230R chứa đựng toàn bộ các thông số quy định sơ đồ đấu nối mạch điều khiển bám bệ tủ:

• DM8 (Digital Module 8 Ports): Khối mở rộng tín hiệu số tổng cộng 8 cổng, kết cấu cấu hình chia đều: 4 cổng nhận tín hiệu đầu vào (DI) và 4 cổng phát lệnh điều khiển đầu ra (DQ).

• 230 (Điện áp nguồn nuôi trực tiếp): Module vận hành trực tiếp bằng nguồn điện lưới áp cao xoay chiều 115V – 230V AC hoặc nguồn một chiều 115V – 230V DC (Dải cho phép rộng từ 100V đến 253V AC/DC), giúp triệt tiêu hoàn toàn cục nguồn nuôi trung gian hạ áp trong khoang tủ điện.

• R (Relay Outputs / Tiếp điểm khô): Khác với dòng ngõ ra bán dẫn Transistor, mã 1FB00 sử dụng 4 ngõ ra dạng tiếp điểm rơ le cơ học độc lập. Mỗi cổng rơ le có khả năng đóng cắt dòng điện tải thuần trở lên tới 5A, cách ly điện áp hoàn toàn giữa mạch điều khiển và thiết bị chấp hành bám máy.

BẢNG THÔNG SỐ KỸ THUẬT MODULE MỞ RỘNG LOGO! DM8 230R

Các màng tính năng và ưu điểm vượt trội của mã 6ED1055-1FB00-0BA2

Mã module mở rộng nguồn cao 6ED1055-1FB00-0BA2 mang lại những giá trị tích hợp hệ thống vô cùng vượt trội bám sàn phân xưởng:

1. Đồng bộ điện áp tín hiệu vào 230V trực tiếp không qua trung gian

Khác với dải PLC tiêu chuẩn chỉ nhận tín hiệu 24V DC, 4 cổng đầu vào số (Inputs) của dòng DM8 230R chấp nhận trực tiếp nguồn điện lửa 220V AC đâm thẳng về từ nút nhấn, công tắc hành trình hay phao điện báo cạn. Thợ điện lắp tủ hoàn toàn bỏ qua được hệ thống rơ le kiếng trung gian hạ áp, vừa giảm thiểu nguy cơ move lỏng dây sinh nhiệt, vừa giúp khoang chứa thiết bị thoáng đãng, chuyên nghiệp.

2. Kết nối Bus trượt thông minh, cấu hình “Plug and Play” siêu tốc

Việc ghép nối phần cứng giữa khối LOGO! CPU cơ sở và module mở rộng diễn ra cực kỳ nhanh chóng thông qua cụm ngàm mạng Bus tích hợp sẵn bên hông thân máy. Kỹ thuật viên chỉ cần đặt gài hai khối sát nhau trên thanh ray DIN Rail 35mm rồi đẩy lẫy khóa ngàm trượt kịch khung. Phần mềm lập trình LOGO! Soft Comfort từ đó tự động nhận diện phần cứng mới và map dải địa chỉ tiếp nối (ví dụ I9, I10… và Q5, Q6…) một cách mượt mà.

3. Ngõ ra rơ le chịu tải độc lập dải dòng 5A

Sở hữu 4 ngõ ra tiếp điểm khô rơ le công suất dòng 5A, module cho phép thợ điện tự do đấu nối đóng cắt trực tiếp cho các thiết bị chấp hành chạy các cấp điện áp khác nhau (như cuộn hút contactor 220V AC, đèn báo pha 220V, hay van solenoid 24V DC) trên cùng một khối module mà không lo xung đột mạch điện.

Mã hàng tham khảo cùng dòng

Ứng dụng thực tế lý tưởng bám sàn công nghiệp và dân dụng

Nhờ đặc tính mạch nguồn cao tiện lợi kết hợp hệ thống ngõ ra rơ le chịu tải linh hoạt, module mở rộng Siemens LOGO! DM8 230R là lựa chọn số một cho:

• Hệ thống tủ điện hẹn giờ chiếu sáng công cộng: Bổ sung cổng điều khiển đóng cắt cho nhiều tuyến đèn đường, đèn led bảng hiệu quảng cáo ngoài trời bám theo mạch đồng hồ thời gian thực (Real-time Clock).

• Tủ điều khiển quạt hút ly tâm thông gió tòa nhà: Nhận tín hiệu trực tiếp áp cao 220V từ công tắc dòng chảy, công tắc áp suất đường ống để mở rộng mạch kích chạy hệ thống quạt tăng áp tầng hầm, quạt hút mùi bám bệ sàn.

• Mở rộng mạch trạm bơm nước và xử lý nước thải: Kết hợp cùng khối CPU nhận thêm tín hiệu phao điện chống tràn/chống cạn 220V AC từ các bồn chứa phụ tải để kích hoạt van xả, gọi bơm chạy luân phiên an toàn tuyệt đối.

Kết luận

Module mở rộng kỹ thuật số điện áp cao Siemens LOGO! DM8 230R 6ED1055-1FB00-0BA2 là phương án nâng cấp cổng kết nối hoàn hảo, giải phóng giới hạn xử lý cho các hệ thống tủ điện sử dụng nguồn trực tiếp 220V bám sàn. Sở hữu kết cấu 4DI/4DO Relay cách ly an toàn, khả năng kết nối bus trượt tự động nhận diện thông minh cùng kích thước module mỏng gọn tối ưu không gian, mã hàng này mang lại giải pháp công nghệ kiên cố, giúp tinh giản vật tư phụ, tiết kiệm thời gian thi công và đảm bảo hệ thống mạch nhị thứ luôn vận hành thông suốt an toàn tuyệt đối kịch khung.

Hãy liên hệ ngay cho chúng tôi để mua được PLC Siemens, Logo Siemens chính hãng với giá cả tốt nhất.
