Giới thiệu module mở rộng tốc độ cao LOGO! DM8 24 Siemens 6ED1055-1CB00-0BA2
Khi phát triển các dự án tự động hóa bám sàn nhà máy sử dụng bộ điều khiển trung tâm Siemens LOGO! bệ cơ sở (Basic Module), việc thiếu hụt cổng kết nối tín hiệu là bài toán rất thường gặp. Để giải quyết bài toán mở rộng màng lưới I/O một cách linh hoạt và kinh tế, hãng Siemens đã cho ra mắt dải sản phẩm mở rộng chuyên dụng, trong đó nổi bật là mã hàng 6ED1055-1CB00-0BA2 (Dòng LOGO! DM8 24).

LOGO! DM8 24 là module mở rộng kỹ thuật số (Digital Module) dạng bán dẫn tốc độ cao thuộc thế hệ LOGO! 8 Series. Với kết cấu phần cứng mỏng gọn, thiết bị bổ sung ngay lập tức 4 đầu vào số (Digital Inputs) và 4 đầu ra bán dẫn Transistor cho hệ thống điều khiển. Đây là mảnh ghép phần cứng lý tưởng gác cổng cho các bài toán nâng cấp máy móc bám máy, cần thêm cổng đọc nút nhấn, cảm biến hành trình hoặc cần phát lệnh điều khiển tốc độ cao cho van điện từ kịch khung.
Giải mã ký tự kỹ thuật và kết cấu phần cứng mã LOGO! DM8 24 (Mã 1CB00)
Mã định danh DM8 24 kết hợp cùng cấu trúc chân đấu nối quy định đặc tính mạch điện thứ cấp của thiết bị:
-
DM8 (Digital Module 8 Ports): Khối mở rộng tín hiệu số tổng cộng 8 cổng, bao gồm hệ thống chia đều: 4 cổng vào nhận tín hiệu (Inputs) và 4 cổng ra phát lệnh (Outputs).
-
24 (Dải nguồn nuôi và tín hiệu): Module sử dụng chung cấp nguồn điện áp một chiều dải thấp an toàn 24V DC (Dải cho phép từ 20.4V đến 28.8V DC). Toàn bộ mạch tín hiệu kích đầu vào (DI) cũng sử dụng cấp điện áp 24V DC đồng bộ bám bệ tủ.
-
Ngõ ra Transistor tốc độ cao: Khác với dòng DM8 dạng Rơ le (1HB00), mã 1CB00 sử dụng ngõ ra bán dẫn Transistor (ngõ ra số dòng DC). Cấu trúc bán dẫn này cho phép thiết bị đóng nhả với tần suất liên tục cực cao, loại bỏ hoàn toàn hiện tượng hao mòn tiếp điểm cơ khí và không sinh tia lửa điện hồ quang.
BẢNG THÔNG SỐ KỸ THUẬT MODULE MỞ RỘNG LOGO! DM8 24
| Thuộc tính kỹ thuật | Chi tiết đặc tính mã 6ED1055-1CB00-0BA2 |
| Mã sản phẩm | 6ED1055-1CB00-0BA2 |
| Dòng sản phẩm | Module mở rộng kỹ thuật số SIMATIC LOGO! DM8 24 (Siemens – Đức) |
| Màn hình hiển thị | Không tích hợp (Tích hợp đèn LED chỉ thị trạng thái logic từng cổng) |
| Điện áp nguồn cấp (Us) | 24V DC (Dải dao động cho phép: 20.4V – 28.8V DC) |
| Số lượng đầu vào (DI) | 4 Digital Inputs (Cấp điện áp tín hiệu kích 24V DC) |
| Số lượng đầu ra (DQ) | 4 Digital Outputs dạng Transistor (Bán dẫn tốc độ cao) |
| Dòng tải ngõ ra tối đa | 0.3A trên mỗi cổng ngõ ra số |
| Mạch gá kết nối cơ học | Ngàm bus trượt tích hợp sẵn bên hông kết nối thẳng sang module cơ sở |

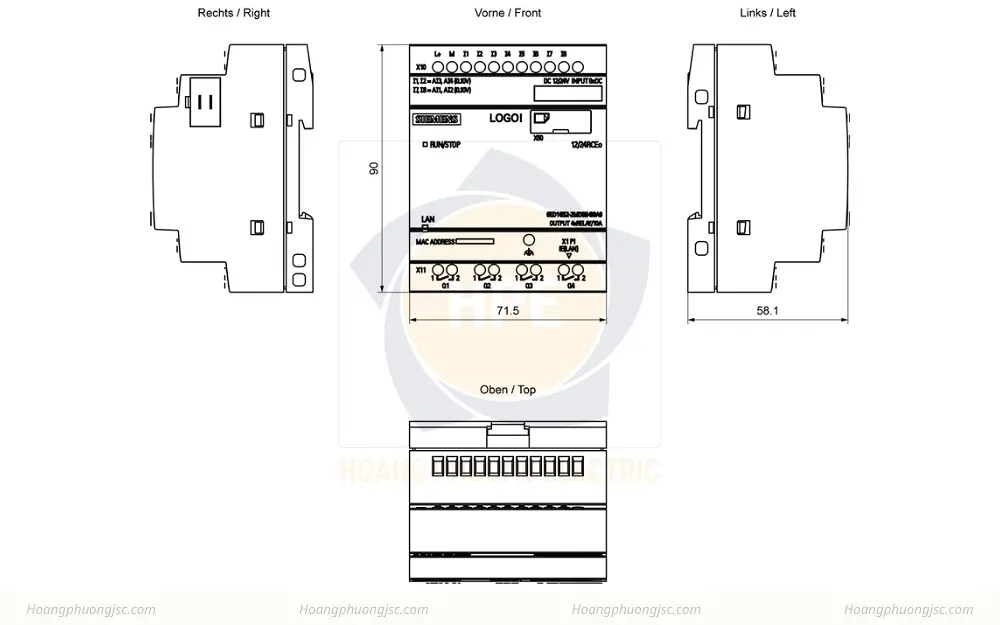

| Kích thước cơ khí (RxCxS) | 35.5 x 90 x 58 mm (Độ rộng siêu mỏng bằng 2 module tiêu chuẩn) |
| Kiểu lắp đặt cơ khí | Gài gá trên thanh DIN Rail 35mm bám tấm panel tủ điện |
| Phần mềm tương thích | LOGO! Soft Comfort (Cấu hình tự động nhận diện module) |
Các màng tính năng và ưu điểm vượt trội của mã 6ED1055-1CB00-0BA2
Mã module mở rộng ngõ ra bán dẫn 6ED1055-1CB00-0BA2 mang lại những giá trị công nghệ gác cổng vượt trội bám sàn phân xưởng:
1. Kết nối Bus trượt thông minh, cấu hình tự động “Plug and Play”
Việc ghép nối phần cứng giữa bộ LOGO! cơ sở và module mở rộng DM8 24 diễn ra cực kỳ đơn giản thông qua hệ thống ngàm Bus tích hợp sẵn bên hông thân máy. Thợ lắp tủ điện chỉ cần gài hai thiết bị sát nhau trên thanh DIN Rail và đẩy lẫy khóa ngàm trượt kịch khung. Phần mềm lập trình LOGO! Soft Comfort sẽ tự động nhận diện phần cứng mới, tự động map địa chỉ I/O (ví dụ tiếp nối thành I9, I10… và Q5, Q6…) mà không cần gạt switch hay cài đặt địa chỉ thủ công phức tạp.
2. Tối ưu hóa cho các ứng dụng đóng cắt tần suất cao
Với kiến trúc 4 ngõ ra Transistor thể rắn, module này là giải pháp thay thế hoàn hảo cho các dải tiếp điểm rơ le cơ học khi phải đối mặt với các bài toán điều khiển van xi-lanh khí nén bệ máy, van điện từ hành trình đóng mở liên tục hàng nghìn lần mỗi ca sản xuất. Tuổi thọ đóng cắt bán dẫn gần như vô hạn giúp doanh nghiệp triệt tiêu hoàn toàn chi phí bảo trì, thay thế vật tư do cháy dính tiếp điểm bám sàn.
3. Thiết kế siêu mỏng tiết kiệm diện tích khoang tủ kịch khung
Với độ rộng cơ khí chỉ vỏn vẹn 35.5 mm (bằng một nửa so với module cơ sở), mã LOGO! DM8 24 tối ưu hóa không gian thanh ray một cách tuyệt hảo. Thiết kế mỏng nhẹ này cho phép kỹ sư lắp đặt được nhiều module mở rộng xếp chồng sát nhau, phục vụ cấu hình hệ thống lên tới tối đa 24 DI và 20 DQ kịch khung của hãng mà tủ điện vẫn vô cùng thoáng đãng, chuyên nghiệp.
Mã hàng tham khảo cùng dòng
| 6ED1052-1CC08-0BA1 | LOGO! 24CE |
| 6ED1052-1FB08-0BA1 | LOGO! 230RCE |
| 6ED1052-1HB08-0BA1 | LOGO! 24RCE |
| 6ED1052-1MD08-0BA1 | LOGO! 12/24RCE |
| 6ED1052-2CC08-0BA1 | LOGO! 24CEo |
| 6ED1052-2FB08-0BA1 | LOGO! 230RCEo |
| 6ED1052-2HB08-0BA1 | LOGO! 24RCEo |
| 6ED1052-2MD08-0BA1 | LOGO! 12/24RCEo |
| 6ED1055-1CB00-0BA2 | LOGO! DM8 |
| 6ED1055-1CB10-0BA2 | LOGO! DM16 |
| 6ED1055-1FB00-0BA2 | LOGO! DM8 |
| 6ED1055-1FB10-0BA2 | LOGO! DM16 |
| 6ED1055-1HB00-0BA2 | LOGO! DM8 |
| 6ED1055-1MA00-0BA2 | LOGO! AM2 |
| 6ED1055-1MB00-0BA2 | LOGO! DM8 |
| 6ED1055-1MD00-0BA2 | LOGO! AM2 |
| 6ED1055-1MM00-0BA2 | LOGO! AM2 |
| 6ED1055-1NB10-0BA2 | LOGO! DM16 |
| 6BK1700-0BA20-0AA0 | LOGO! CMK2000 |
| 6ED1055-5MC08-0BA1 | LOGO! CIM |
| 6GK7177-1MA20-0AA0 |
LOGO! CSM unmanaged
|
| 6GK7142-7BX00-0AX0 | LOGO! CMR CMR2020 |
| 6GK7142-7EX00-0AX0 | LOGO! CMR CMR2040 |
| 6ED1058-0BA08-0YA1 |
LOGO! SOFT Comfort V8
|
| 6ED1057-4CA00-0AA0 |
LOGO! contact 24 Switching
|
| 6ED1057-4EA00-0AA0 |
LOGO! contact 230 Switching
|
| 6ED1055-4MH08-0BA1 | LOGO! Text Display |
| 6AG1057-1AA00-0AA2 |
SIPLUS LOGO! Front panel
|
| 6AG1057-1AA00-0AA3 |
SIPLUS LOGO! Front panel
|
| 6EP3310-6SB00-0AY0 | LOGO! Power 1P 5 VDC |
| 6EP3311-6SB00-0AY0 | LOGO! Power 1P 5 VDC |
| 6EP3320-6SB00-0AY0 |
LOGO! Power 1P 12 VDC
|
| 6EP3321-6SB00-0AY0 |
LOGO! Power 1P 12 VDC
|
| 6EP3322-6SB00-0AY0 |
LOGO! Power 1P 12 VDC
|
| 6EP3321-6SB10-0AY0 |
LOGO! Power 1P 12 VDC
|
| 6EP3322-6SB10-0AY0 |
LOGO! Power 1P 12 VDC
|
| 6EP3330-6SB00-0AY0 |
LOGO! Power 1P 24 VDC
|
| 6EP3331-6SB00-0AY0 |
LOGO! Power 1P 24 VDC
|
| 6EP3332-6SB00-0AY0 |
LOGO! Power 1P 24 VDC
|
| 6EP3333-6SB00-0AY0 |
LOGO! Power 1P 24 VDC
|
| 6EP3333-6SC00-0AY0 |
LOGO! Power 1P 24 VDC
|

Ứng dụng thực tế lý tưởng bám sàn phân xưởng tự động hóa
Nhờ kết cấu ngõ ra bán dẫn Transistor chịu tần suất đóng nhả kịch khung kết hợp thiết kế module mở rộng tiện lợi, Siemens LOGO! DM8 24 là lựa chọn gác cổng hàng đầu cho:
-
Mở rộng I/O cho máy đóng gói, chiết rót công nghiệp: Bổ sung thêm cổng đọc mắt thần cảm biến tiệm cận, cảm biến nhận diện sản phẩm và phát lệnh kích mở các van solenoid khí nén tốc độ cao.
-
Hệ thống điều khiển rơ le bán dẫn (SSR) lò sấy: Kết hợp cùng khối CPU trung tâm điều khiển đóng ngắt liên tục các thanh điện trở nhiệt bám theo chu trình PID mịn màng bám sàn nhà xưởng sản xuất nhựa, sấy nông sản.
-
Nâng cấp tủ điện điều khiển dây chuyền băng tải: Bổ sung cổng kết nối cho các nút nhấn dừng khẩn cấp (Emergency Stop), công tắc hành trình an toàn phát sinh thêm trong quá trình mở rộng nhà xưởng.
Kết luận
Module mở rộng kỹ thuật số Siemens LOGO! DM8 24 6ED1055-1CB00-0BA2 là giải pháp phần cứng kiên cố giúp bứt phá giới hạn cổng kết nối cho hệ thống điều khiển thông minh LOGO! 8 bám sàn. Sở hữu kiến trúc ngõ ra bán dẫn Transistor tuổi thọ vô hạn, khả năng kết nối bus trượt tự động nhận diện thông minh cùng kích thước module siêu mỏng gọn, mã hàng này mang lại phương án công nghệ tối ưu, giúp đơn giản hóa mạch nhị thứ, tiết kiệm chi phí mua PLC lớn và đảm bảo hệ thống bệ máy luôn vận hành an toàn ổn định tuyệt đối kịch khung.
