Module Mở Rộng Siemens LOGO! DM16 24R 6ED1055-1NB10-0BA2

Giới thiệu module mở rộng mật độ cao LOGO! DM16 24R Siemens 6ED1055-1NB10-0BA2

Khi quy mô tự động hóa bám sàn nhà máy được mở rộng, hệ thống bệ máy phát sinh thêm hàng loạt cơ cấu chấp hành cần đóng cắt độc lập (như khởi động từ, van điện từ, đèn tháp) cùng hệ thống nút bấm, cảm biến tiệm cận. Nếu sử dụng các module mở rộng 8 cổng thông thường, kỹ sư sẽ phải ghép nối nhiều khối độc lập, gây tốn diện tích thanh ray và tăng chi phí vật tư. Để giải quyết bài toán nhân đôi mật độ điểm I/O chỉ trong một dải cơ khí duy nhất bám tủ nguồn thấp, hãng Siemens đã mang đến mã sản phẩm chuyên dụng: 6ED1055-1NB10-0BA2 (Dòng LOGO! DM16 24R).

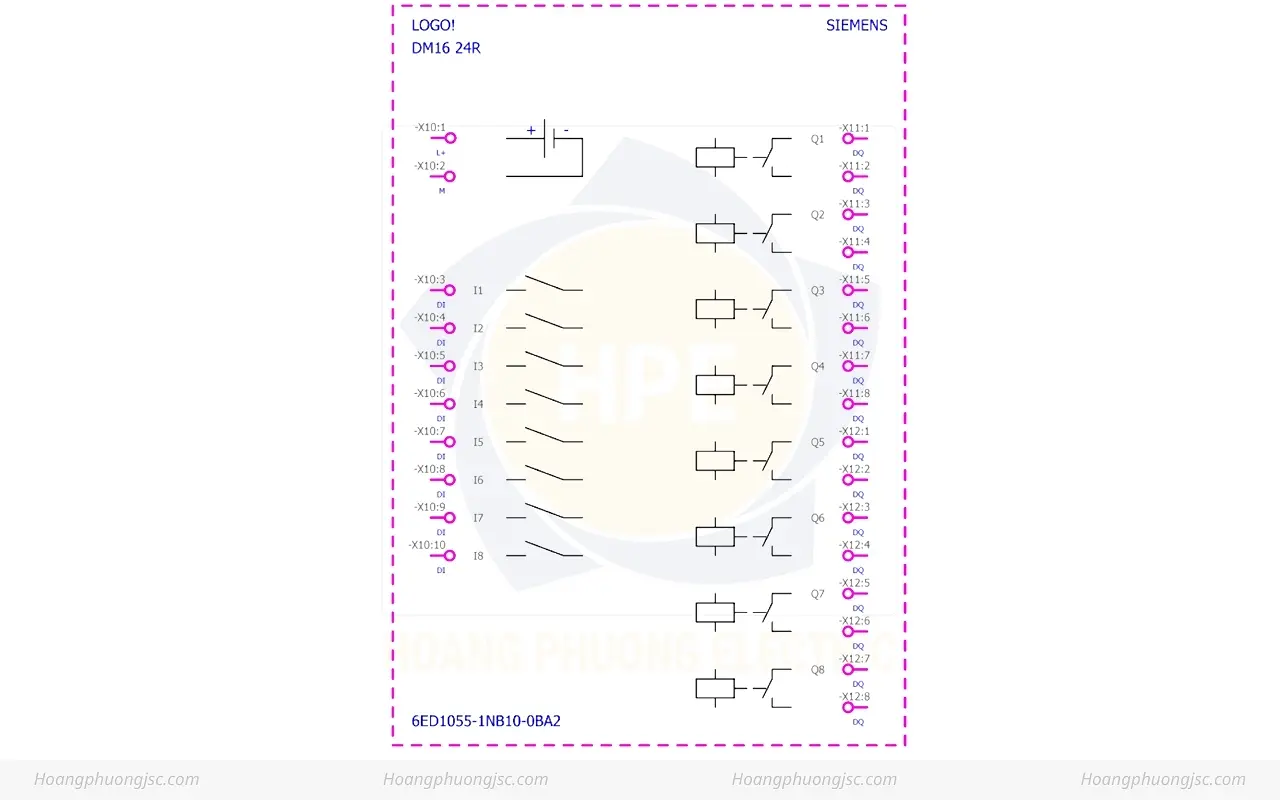

LOGO! DM16 24R là khối module mở rộng kỹ thuật số mật độ cao (Digital Module 16 Ports) thuộc hệ sinh thái LOGO! 8 Series tân tiến. Thiết bị đảm nhiệm vai trò bổ sung ngay lập tức 8 đầu vào số (Digital Inputs) và 8 đầu ra tiếp điểm rơ le (Relay Outputs) cho hệ thống. Đây là giải pháp phần cứng kiên cố giúp các nhà thầu cơ điện gác cổng an toàn cho mạch điều khiển nhị thứ, bứt phá năng lực xử lý kịch khung mà vẫn giữ cho khoang tủ điện cực kỳ gọn gàng, chuyên nghiệp bám sàn.

Giải mã ký tự kỹ thuật định danh mã LOGO! DM16 24R (Mã 1NB10)

Mã cấu hình phần cứng DM16 24R quy định chi tiết các đặc tính mạch điện nhị thứ bám bệ tủ:

• DM16 (Digital Module 16 Ports): Khối mở rộng tín hiệu số công suất lớn tổng cộng 16 cổng, cấu hình chia đều kịch khung: 8 cổng nhận tín hiệu đầu vào (DI) và 8 cổng phát lệnh điều khiển đầu ra (DQ).

• 24 (Dải điện áp thấp an toàn): Thiết bị vận hành đồng bộ bằng nguồn điện một chiều 24V DC (Dải cho phép dao động thực tế từ 20.4V đến 28.8V DC). Toàn bộ 8 mạch tín hiệu kích đầu vào số (DI) cũng sử dụng cấp điện áp 24V DC đồng bộ bám bệ tủ.

• R (Relay Outputs / Tiếp điểm khô): Khác với dòng ngõ ra bán dẫn Transistor (1CB10), mã 1NB10 sử dụng 8 ngõ ra dạng tiếp điểm rơ le cơ học độc lập. Mỗi cổng rơ le khô chịu được dòng tải thuần trở lên tới 5A, cho phép cách ly điện áp hoàn toàn giữa mạch vi xử lý bên trong và thiết bị chấp hành áp cao ngoài hiện trường.

BẢNG THÔNG SỐ KỸ THUẬT MODULE MỞ RỘNG LOGO! DM16 24R

Các màng tính năng và ưu điểm vượt trội của mã 6ED1055-1NB10-0BA2

Mã module mở rộng công suất lớn ngõ ra rơ le 6ED1055-1NB10-0BA2 mang lại những giá trị tích hợp hệ thống vượt trội bám sàn phân xưởng:

1. Nhân đôi mật độ điểm I/O – Tiết kiệm không gian và chi phí vật tư kịch khung

Thay vì phải mua và lắp đặt 2 module mở rộng dòng DM8 rời (gây tốn 2 vị trí ngàm bus bên hông và chiếm dụng nhiều diện tích thanh ray), việc lựa chọn mã LOGO! DM16 24R giúp kỹ sư sở hữu ngay 8DI và 8DO chỉ trong một khối đúc gọn gàng duy nhất. Giải pháp gộp khối thông minh này của Siemens giúp nhà thầu cơ điện cắt giảm đáng kể giá thành vật tư đầu vào, đồng thời giảm số lượng điểm đấu nối nhị thứ bám sàn.

2. Tiếp điểm rơ le khô cách ly, đóng cắt đa dạng cấp điện áp tải

Sở hữu 8 ngõ ra tiếp điểm rơ le cơ học chịu dòng tải 5A độc lập, module đem lại sự linh hoạt tuyệt đối cho thợ điện bám tủ. Trên cùng một khối thiết bị, anh hoàn toàn có thể dùng ngõ ra 1 để đóng cắt đèn tháp báo pha 220V AC, ngõ ra 2 để kích chạy van khí nén 24V DC bệ máy, ngõ ra 3 làm tiếp điểm khô lệnh chạy biến tần… Mạch điện được cách ly vật lý hoàn toàn, bảo vệ bộ não CPU trung tâm an toàn tuyệt đối.

3. Công nghệ kết nối Bus trượt tự động nhận diện “Plug and Play”

Mã DM16 24R kết nối trực tiếp với bộ điều khiển LOGO! CPU cơ sở thông qua cụm ngàm mạng Bus cơ khí tích hợp sẵn bên hông thân máy. Thợ điện chỉ cần đặt gài hai thiết bị sát nhau trên thanh DIN Rail 35mm rồi đẩy nhẹ lẫy khóa ngàm trượt kịch khung. Phần mềm lập trình LOGO! Soft Comfort từ đó sẽ tự động nhận dạng phần cứng mở rộng mới và map dải địa chỉ I/O nối tiếp vào chương trình một cách mượt mà mà không cần gạt switch tay phức tạp bám tủ.

Mã hàng tham khảo cùng dòng

Ứng dụng thực tế lý tưởng bám sàn tự động hóa công nghiệp

Nhờ kết cấu 16 cổng tín hiệu kỹ thuật số dồi dào kết hợp ngõ ra rơ le chịu tải dải dòng 5A đa nhiệm, Siemens LOGO! DM16 24R là lựa chọn gác cổng hàng đầu cho:

• Hệ thống tủ điện điều khiển gọi bơm luân phiên công suất lớn: Bổ sung lượng lớn cổng nhận tín hiệu từ các phao báo cạn, phao báo đầy bồn chứa và phát lệnh kích chạy đồng thời hệ thống cuộn hút contactor gọi cụm bơm chạy luân phiên bám sàn.

• Tủ điều khiển HVAC và quạt thông gió tòa nhà: Nhận thêm tín hiệu từ nút nhấn, công tắc hành trình cửa, cảm biến áp suất dòng chảy dải thấp để mở rộng mạch kích chạy các hệ thống quạt hút ly tâm thông gió sảnh kịch khung.

• Nâng cấp tủ điện dây chuyền máy móc OEM sản xuất hàng loạt: Đáp ứng nhu cầu mở rộng quy mô bệ máy khi nhà xưởng cần lắp đặt thêm hệ thống nút bấm điều khiển, cảm biến tiệm cận, cảm biến quang và hệ thống đèn tháp báo lỗi chớp nháy bám máy.

Kết luận

Module mở rộng kỹ thuật số mật độ cao ngõ ra rơ le Siemens LOGO! DM16 24R 6ED1055-1NB10-0BA2 là giải pháp phần cứng kiên cố giúp bứt phá giới hạn cổng kết nối cho dải thiết bị thông minh LOGO! 8 bám sàn. Sở hữu kiến trúc 8DI/8DO Relay cách ly an toàn kịch khung, khả năng kết nối bus trượt thông minh tự động nhận diện cùng kết cấu module gọn gàng tối ưu không gian, mã hàng này mang lại phương án công nghệ tối ưu, giúp tinh giản mạch nhị thứ bệ tủ, tiết kiệm chi phí đầu tư vật tư phụ và đảm bảo hệ thống máy móc luôn vận hành an toàn ổn định tuyệt đối bám sàn phân xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được PLC Siemens, Logo Siemens chính hãng với giá cả tốt nhất.
