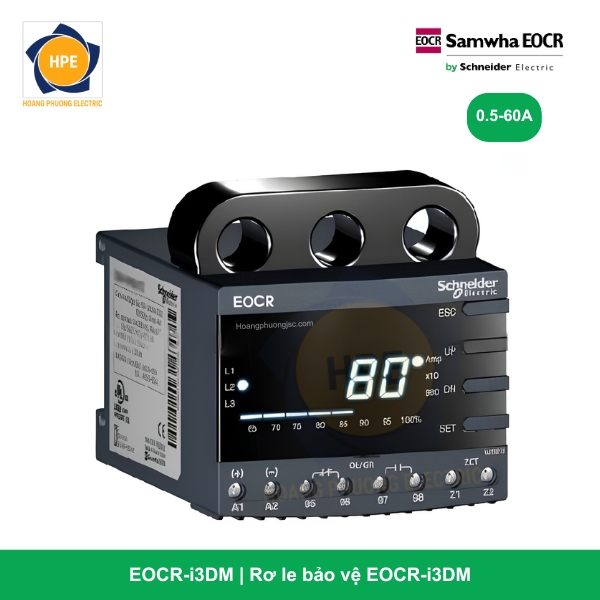

Rơ le điện tử EOCR-i3DM Schneider | Bảo vệ động cơ

Rơ le EOCR-i3DM thuộc phân khúc rơ le bảo vệ động cơ kỹ thuật số (MCU) phân cấp quản lý mạng cao cấp của Schneider Electric. Thiết bị được thiết kế như một “trạm đo lường và bảo vệ” thu nhỏ tại mỗi đầu bạt phụ tải, cho phép hiển thị trực quan dòng điện vận hành 3 pha tại chỗ, đồng thời đóng gói dữ liệu và truyền dẫn thời gian thực về trung tâm qua cổng giao thức Modbus RTU / RS-485. Đây là giải pháp cốt lõi để xây dựng các hệ thống tủ điện điều khiển động cơ thông minh (Smart MCC Panel) đạt chuẩn IoT công nghiệp.

Ý nghĩa chi tiết cấu hình mã công nghệ EOCR-i3DM

Mã hàng EOCR-i3DM được xây dựng trên nền tảng tích hợp đa chức năng (All-in-One):

• i3 (Intelligent 3-Phase): Bộ vi xử lý MCU thông minh chuyên dụng giám sát, tính toán đại số và bảo vệ toàn diện hệ thống điện động lực 3 pha.

• D (Display): Tích hợp màn hình kỹ thuật số hiển thị cao cấp. Thiết bị cho phép người vận hành đọc trực tiếp giá trị dòng điện thực tế của cả 3 pha cùng lúc, theo dõi tỷ lệ phần trăm tải, kiểm tra nhật ký sự cố báo lỗi trực quan ngay tại mặt tủ xưởng máy.

• M (Modbus Communication): Tích hợp sẵn bo mạch truyền thông công nghiệp chuẩn Modbus RTU / RS-485 ở phía sau thân máy, biến rơ le thành một nút mạng độc lập trong kiến trúc tự động hóa nhà máy.

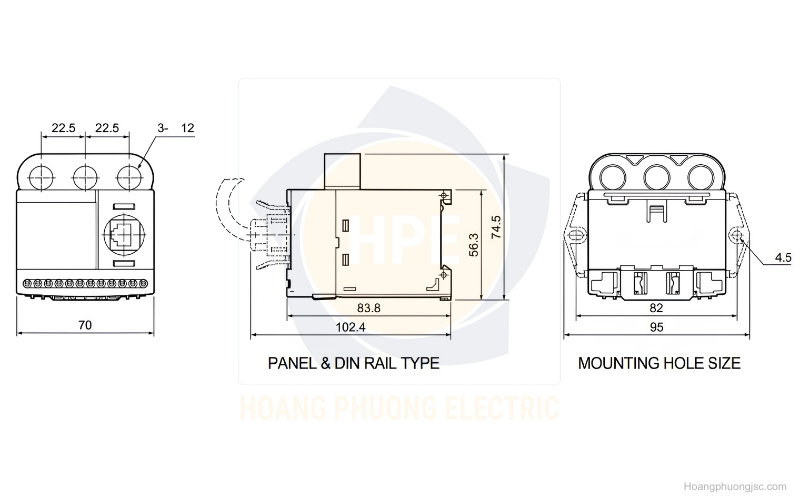

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-i3DM

Các ưu điểm công nghệ vượt trội của EOCR-i3DM

1. Số hóa trạm điều khiển qua truyền thông Modbus RS-485 toàn diện

EOCR-i3DM hoạt động như một thiết bị thu thập dữ liệu thông minh (Data Logger). Toàn bộ dữ liệu vận hành bao gồm biên độ dòng điện thực tế của từng pha, trạng thái đóng cắt của rơ le, tỷ lệ % phát nhiệt cuộn dây, lịch sử 5 lỗi nghiêm trọng gần nhất… đều được truyền dẫn liên tục về SCADA/PLC. Kỹ sư hệ thống có thể lập bản đồ giám sát phụ tải, dự đoán xu hướng hỏng hóc và thực hiện lệnh Reset lỗi từ xa qua mạng mà không cần tiếp cận tủ điện lực áp cao nguy hiểm.

2. Màn hình giám sát trực quan tại chỗ (Local Monitor)

Ký tự “D” mang lại lợi thế lớn cho đội ngũ bảo trì vận hành trực tiếp tại xưởng. Thay vì phải dùng ampe kìm đo từng pha, màn hình hiển thị của EOCR-i3DM tự động quét và đưa ra thông số chính xác của cả 3 pha theo thời gian thực. Khi xảy ra sự cố dừng máy, màn hình sẽ lập tức khóa hiển thị và nhấp nháy mã lỗi đặc trưng (Ví dụ: OC – Overcurrent, PL – Phase Loss), giúp thợ điện lập tức khoanh vùng sửa chữa mà không cần mất thời gian đo đạc đoán bệnh.

3. Tích hợp kép hai đặc tính ngắt dòng (Definite & Inverse Time)

Khác với các dòng rơ le cũ chỉ có một đặc tính ngắt cố định, EOCR-i3DM cho phép kỹ sư lựa chọn linh hoạt cấu hình:

• Definite Time (Định hạn): Phù hợp cho các động cơ chạy tải ổn định, yêu cầu phản hồi cắt mạch sự cố siêu tốc để bảo vệ cơ cấu trục truyền động.

• Inverse Time (Nghịch đảo dải nhiệt): Phù hợp cho động cơ tải nặng khởi động kéo dài (băng tải, máy nghiền), mô phỏng chính xác lượng nhiệt tích tụ để tránh ngắt ảo lúc khởi động.

4. Loại bỏ hoàn toàn hệ đồng hồ đo kim mặt tủ

Sử dụng EOCR-i3DM giúp chủ đầu tư tiết kiệm đáng kể chi phí vật tư và nhân công làm tủ điện. Một chiếc rơ le i3DM gá màn hình ra mặt cánh tủ sẽ thay thế hoàn hảo cho: 3 đồng hồ dòng dạng kim (Ampe kế), 1 chuyển mạch dòng pha (Ampe selector), và hệ thống dây đấu nối mạch nhị thứ phức tạp. Tủ điện nhờ đó trở nên vô cùng gọn gàng, thẩm mỹ và hiện đại.

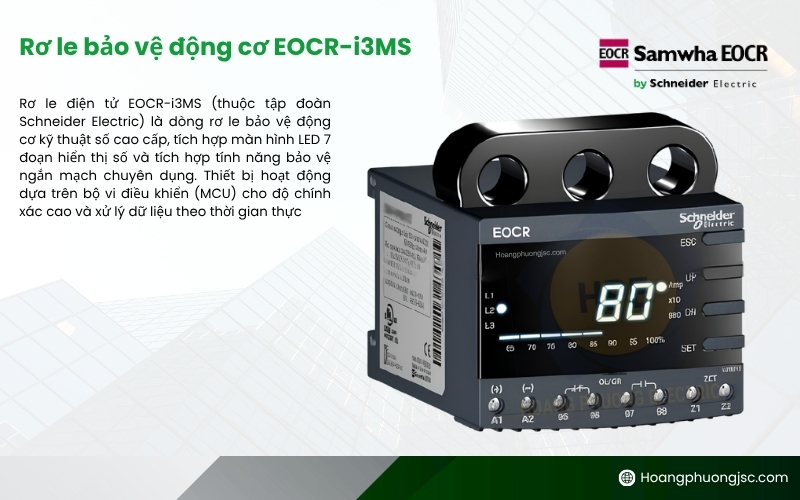

Các mã dòng EOCR-i3MS và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR-i3DM là giải pháp quản lý năng lượng và bảo vệ động cơ tiêu chuẩn công nghiệp 4.0, được ứng dụng rộng rãi trong:

• Hệ thống tủ điều khiển động cơ thông minh (Smart MCC) trong các nhà máy xi măng, thép, lọc hóa dầu, chế biến giấy.

• Trạm bơm cấp nước sạch đô thị, nhà máy xử lý nước thải công nghiệp tích hợp hệ thống điều khiển và giám sát từ xa qua SCADA/DCS.

• Hệ thống điều hòa không khí Chiller trung tâm, máy nén khí áp lực cao của các tòa nhà thông minh tích hợp qua hệ thống quản lý năng lượng BMS.

Kết luận

Rơ le thông minh EOCR-i3DM Schneider là giải pháp nâng cấp hạ tầng điện công nghiệp đáng giá. Sự kết hợp giữa khả năng hiển thị đa thông số trực quan tại chỗ và mạng truyền thông số hóa Modbus giúp doanh nghiệp không chỉ bảo vệ an toàn tuyệt đối cho động cơ, mà còn tối ưu hóa được quy trình bảo trì dự đoán, ngăn ngừa rủi ro dừng máy và giảm thiểu chi phí vận hành hệ thống.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
