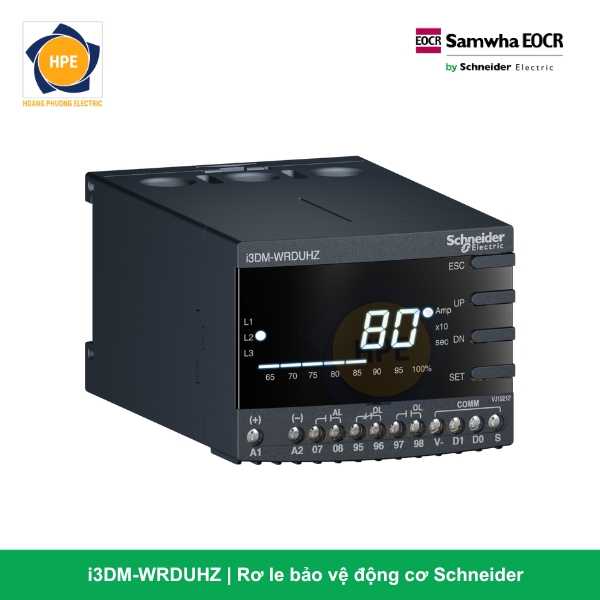

Rơ Le Bảo Vệ Động Cơ i3DM-WRDUHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh i3DM-WRDUHZ

Mã hàng EOCR-i3DM-WRDUHZ là giải pháp gác cổng công nghệ số thuộc phân khúc rơ le bảo vệ động cơ thông minh tiên tiến nhất của Schneider Electric. Khác biệt với các dòng rơ le Analog chỉnh cơ truyền thống, dòng i3DM được trang bị bộ vi xử lý MCU (Microcontroller Unit) hiệu năng cao kết hợp Màn hình hiển thị LCD tích hợp ở mặt trước, cho phép giám sát trực tiếp dải thông số dòng điện 3 pha và dòng rò theo thời gian thực (Real-time monitoring) với độ chính xác tối cao.

Sản phẩm sở hữu thiết kế phần cứng dạng kết nối đáy (Bottom Connection). Các dây dẫn hoặc đầu cực cáp từ mạch động lực hoặc hệ thống biến dòng (CT) phụ trợ sẽ được đấu nối kiên cố thông qua các domino/terminal gá ở phía dưới thân máy. Cấu trúc này giúp việc đi dây nhị thứ trong các khoang tủ điện tổng phân phối hoặc tủ điều khiển MCC trở nên vuông vắn, gọn gàng và bám sát sơ đồ thiết kế thanh gá.

Ý nghĩa chi tiết cấu trúc mã hàng I3DM-WRDUHZ (Bottom Connection)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã I3DM-WRDUHZ bản kết nối đáy được bóc tách như sau:

• i3DM (Digital Multi-Function Relay): Dòng rơ le kỹ thuật số đa chức năng, tích hợp màn hình LCD hiển thị số và hỗ trợ kết nối mạng truyền thông.

• WR (Wide Range): Định danh cấu hình dải dòng bảo vệ định mức rộng từ 0.5 Ampe đến 60 Ampe (Điều chỉnh số tuyến tính cực kỳ mịn trên màn hình).

• D (Display): Tích hợp sẵn màn hình LCD hiển thị thông số dòng điện 3 pha và mã lỗi sự cố rõ ràng trực quan bám máy.

• U (Universal / High Control Voltage): Mạch nguồn điều khiển chấp nhận dải điện áp rộng dải cao từ 100V đến 240V AC/DC (Tần số 50/60Hz cho nguồn AC), cực kỳ linh hoạt và tương thích tốt với lưới điện điều khiển thông dụng.

• H (Bottom Connection): Ký hiệu phần cứng quy định kiểu kết nối terminal/đấu dây nằm ở phía đáy thiết bị (Bottom-connected type), tối ưu hóa sơ đồ đi dây cơ học dọc tủ.

• Z (Ground Fault / Earth Leakage Protection): Cấu hình phần cứng nâng cấp tích hợp thêm tính năng bảo vệ dòng rò / chạm đất (Zero-phase Current), kết hợp với một biến dòng thứ cấp ZCT ngoài để đánh chặn sự cố rò điện động cơ.

Thông số kỹ thuật chi tiết dòng EOCR-i3DM-WRDUHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le thông minh i3DM

1. Số hóa màng giám sát 3 pha trực quan theo thời gian thực

Màn hình LCD tích hợp trên thân máy liên tục hiển thị luân phiên giá trị dòng điện chạy trên cả 3 pha (A1, A2, A3) của motor. Khi có sự cố ngắt mạch xảy ra, màn hình sẽ hiển thị chính xác nguyên nhân lỗi (Ví dụ: OC – Quá dòng, PL – Mất pha, GR – Chạm đất…) cùng giá trị dòng lỗi gần nhất được lưu trong bộ nhớ (Trip Cause Memory). Điều này giúp kỹ sư bảo trì bắt bệnh sự cố siêu tốc bám sàn nhà xưởng mà không cần phải đoán mò.

2. Tích hợp màng bảo vệ toàn diện, gác cổng dòng rò “Z”

Bên cạnh các lỗi động cơ cơ bản như quá dòng, kẹt rotor hay mất pha, mã sản phẩm I3DM-WRDUHZ được trang bị tính năng chống chạm đất Z. Khi kết hợp với một biến dòng rò ZCT ngoài, rơ le sẽ phát hiện các vết rò rỉ điện cách điện siêu nhỏ trên cuộn dây động cơ, lập tức nhả tiếp điểm ngắt Contactor trước khi sự cố leo thang thành chập cháy pha-đất hoặc gây nguy hiểm cho công nhân vận hành bám máy.

3. Sẵn sàng cho kỷ nguyên nhà máy thông minh (IoT / SCADA)

Sở hữu cổng truyền thông mạng RS-485 Modbus RTU, rơ le i3DM biến chiếc tủ điện truyền thống thành một nút mạng thông minh. Mọi thông số dòng tải, công suất hoạt động, lịch sử lỗi đều được số hóa và truyền dẫn liên tục về phòng điều khiển trung tâm, hỗ trợ đắc lực cho công tác bảo trì dự đoán (Predictive Maintenance) và giảm tối đa thời gian dừng máy (Downtime).

4. Kết cấu Bottom Connection dải áp cao 100-240V cực kỳ tiện lợi

Kiểu kết nối domino luồn dây phía dưới giúp các kỹ sư thiết kế tủ dễ dàng gom bó dây nhị thứ chạy dọc theo máng cáp nhựa bám sườn tủ, tăng tính thẩm mỹ và độ kiên cố cơ học cho hệ thống. Đồng thời, nguồn cấp điều khiển sử dụng dải áp rộng dải cao 100-240V AC/DC giúp rơ le ăn trực tiếp vào nguồn lưới của khoang điều khiển tủ điện thông dụng mà không cần thông qua các bộ chuyển đổi nguồn hạ áp dườm dà bám tủ.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số thông minh đa chức năng i3DM-WRDUHZ bản kết nối đáy là linh kiện gác cổng lý tưởng cho:

• Tủ điều khiển động cơ thông minh (Smart MCC Layout): Thích hợp cho các dạng tủ điện dạng ngăn kéo hoặc tủ mô-đun có không gian máng đi dây bố trí sẵn ở phía dưới thiết bị.

• Hệ thống máy bơm nước phân phối và xử lý nước thải: Nơi cần giám sát chặt chẽ lỗi thiếu dòng (Undercurrent) khi bơm chạy không tải (mất nước mồi gây cạn dòng) để ngắt máy cứu cánh cánh bơm, đồng thời bảo vệ dòng rò khi motor làm việc trong môi trường nước ẩm ướt bám sàn.

• Hệ thống quạt hút hầm lò, máy nén khí ly tâm công suất lớn: Các phụ tải đắt tiền hoạt động chu kỳ liên tục, yêu cầu màng giám sát độ lệch pha dòng tải cực kỳ nghiêm ngặt và lưu trữ dữ liệu truyền thông về trung tâm điều khiển bám sàn.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số EOCR i3DM-WRDUHZ Schneider (Bottom Connection) chính là tinh hoa của giải pháp gác cổng động cơ thế hệ mới. Sự kết hợp hoàn hảo giữa công nghệ số hiển thị LCD sắc nét, dải dòng rộng 0.5-60A kết nối terminal đáy kiên cố, màng bảo vệ dòng rò an toàn cùng cổng truyền thông Modbus RTU mạnh mẽ, i3DM-WRDUHZ là sự đầu tư kiên cố hàng đầu mang lại màng bảo vệ thông minh, tin cậy tuyệt đối cho mọi động cơ cốt lõi bám sàn nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
