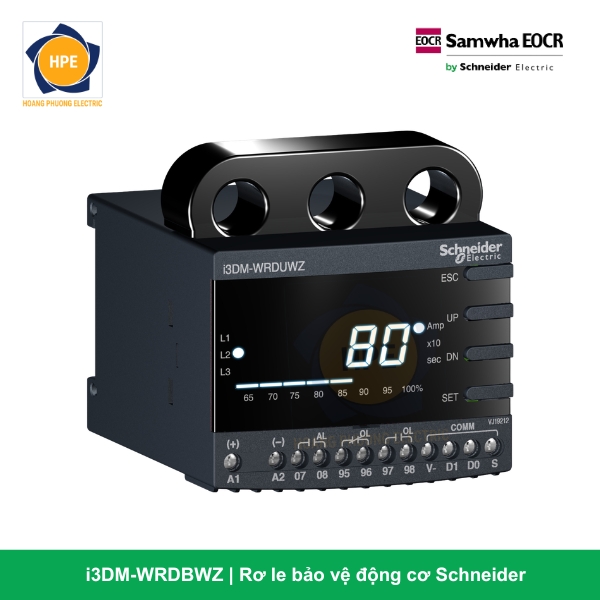

Rơ Le Bảo Vệ Động Cơ i3DM-WRDBWZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh i3DM-WRDBWZ

Mã hàng EOCR-i3DM-WRDBWZ là giải pháp gác cổng công nghệ số thuộc phân khúc rơ le thông minh tiên tiến nhất của Schneider Electric. Không còn dừng lại ở các núm vặn Analog cơ học, dòng i3DM được trang bị một bộ vi xử lý MCU (Microcontroller Unit) hiệu năng cao kết hợp Màn hình hiển thị LCD tích hợp ở mặt trước, cho phép giám sát trực tiếp dải thông số dòng điện 3 pha theo thời gian thực (Real-time monitoring) với độ chính xác tuyệt đối.

Sản phẩm sở hữu kết cấu phần cứng dạng cửa sổ xuyên tâm (Window Type) với 3 lỗ tâm biến dòng đúc liền khối. Ba sợi cáp động lực của motor sẽ được luồn thẳng trực tiếp qua thân máy, giúp tối ưu không gian, triệt tiêu hao tổn nhiệt lượng khoang tủ và đảm bảo an toàn điện cách ly tuyệt đối bám sàn nhà xưởng.

Ý nghĩa chi tiết cấu trúc mã hàng I3DM-WRDBWZ

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã I3DM-WRDBWZ được bóc tách như sau:

• i3DM (Digital Multi-Function Relay): Dòng rơ le kỹ thuật số đa chức năng, tích hợp màn hình LCD hiển thị số và hỗ trợ kết nối mạng truyền thông.

• WR (Window Type / Wide Range): Thiết kế dạng lỗ cửa sổ để luồn cáp động lực trực tiếp, đồng thời định danh cấu hình dải dòng bảo vệ định mức rộng từ 0.5 Ampe đến 60 Ampe (Điều chỉnh số tuyến tính cực kỳ mịn).

• D (Display): Tích hợp sẵn màn hình LCD hiển thị thông số dòng điện 3 pha và mã lỗi sự cố rõ ràng trực quan bám máy.

• B (Modbus RTU Communication): Tích hợp sẵn cổng kết nối mạng truyền thông công nghiệp RS-485 / Modbus RTU, cho phép truyền toàn bộ dữ liệu dòng tải và trạng thái rơ le về trung tâm PLC hoặc hệ thống SCADA.

• W (Wide Control Voltage): Mạch nguồn điều khiển chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz cho nguồn AC), phù hợp cho các tủ điện an toàn sinh mạng.

• Z (Ground Fault / Earth Leakage Protection): Cấu hình phần cứng nâng cấp tích hợp thêm tính năng bảo vệ dòng rò / chạm đất (Zero-phase Current), kết hợp với một biến dòng thứ cấp ZCT ngoài để đánh chặn sự cố rò điện động cơ.

Thông số kỹ thuật chi tiết dòng i3DM-WRDBWZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le thông minh i3DM

1. Số hóa màng giám sát 3 pha trực quan theo thời gian thực

Màn hình LCD tích hợp trên thân máy liên tục hiển thị luân phiên giá trị dòng điện chạy trên cả 3 pha (A1, A2, A3) của motor. Khi có sự cố ngắt mạch xảy ra, màn hình sẽ hiển thị chính xác nguyên nhân lỗi (Ví dụ: OC – Quá dòng, PL – Mất pha, GR – Chạm đất…) cùng giá trị dòng lỗi gần nhất được lưu trong bộ nhớ (Trip Cause Memory). Điều này giúp kỹ sư bảo trì bắt bệnh sự cố siêu tốc bám sàn nhà xưởng mà không cần phải đoán mò.

2. Tích hợp màng bảo vệ toàn diện, gác cổng dòng rò “Z”

Bên cạnh các lỗi động cơ cơ bản như quá dòng, kẹt rotor hay mất pha, mã sản phẩm I3DM-WRDBWZ được trang bị tính năng chống chạm đất Z. Khi kết hợp với một biến dòng rò ZCT ngoài, rơ le sẽ phát hiện các vết rò rỉ điện cách điện siêu nhỏ trên cuộn dây động cơ, lập tức nhả tiếp điểm ngắt Contactor trước khi sự cố leo thang thành chập cháy pha-đất hoặc gây nguy hiểm cho công nhân vận hành bám máy.

3. Sẵn sàng cho kỷ nguyên nhà máy thông minh (IoT / SCADA)

Sở hữu cổng truyền thông mạng RS-485 Modbus RTU, rơ le i3DM biến chiếc tủ điện truyền thống thành một nút mạng thông minh. Mọi thông số dòng tải, công suất hoạt động, lịch sử lỗi đều được số hóa và truyền dẫn liên tục về phòng điều khiển trung tâm, hỗ trợ đắc lực cho công tác bảo trì dự đoán (Predictive Maintenance) và giảm tối đa thời gian dừng máy (Downtime).

4. Kết cấu Window Type dải áp thấp 24V an toàn tối đa

Kiểu luồn cáp trực tiếp qua lỗ cửa sổ Window giúp triệt tiêu hoàn toàn điểm tiếp xúc cơ khí mạch lực tại rơ le, chống hiện tượng move sinh nhiệt. Đồng thời, nguồn cấp điều khiển sử dụng dải áp thấp 24V AC/DC giúp tủ điện vận hành vô cùng mát mẻ, an toàn, bảo vệ tối đa tính mạng cho công nhân vận hành khi thao tác nhấn nút bám tủ.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số thông minh đa chức năng EOCR i3DM-WRDBWZ là linh kiện gác cổng lý tưởng cho:

• Tủ điều khiển động cơ thông minh (Smart MCC): Ứng dụng bắt buộc trong các nhà máy có dây chuyền tự động hóa cao như nhà xưởng sản xuất ô tô, linh kiện điện tử, xi măng, hóa chất bám sàn.

• Hệ thống máy bơm nước phân phối quy mô lớn: Trạm bơm cấp nước đô thị, hệ thống bơm phòng cháy chữa cháy, nơi cần giám sát lỗi thiếu dòng (Undercurrent) khi bơm chạy không tải (mất nước mồi gây cạn dòng) để ngắt máy cứu cánh cánh bơm bám máy.

• Hệ thống Chiller làm lạnh, máy nén khí áp lực cao: Các phụ tải đắt tiền hoạt động chu kỳ liên tục, yêu cầu màng giám sát độ lệch pha dòng tải cực kỳ nghiêm ngặt và lưu trữ dữ liệu truyền thông về trung tâm BMS tòa nhà bám sàn.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số EOCR i3DM-WRDBWZ Schneider chính là tinh hoa của giải pháp gác cổng động cơ thế hệ mới. Sự kết hợp hoàn hảo giữa công nghệ số hiển thị LCD sắc nét, dải dòng rộng 0.5-60A luồn Window tiện lợi, màng bảo vệ dòng rò an toàn cùng cổng truyền thông Modbus RTU mạnh mẽ, i3DM-WRDBWZ là sự đầu tư kiên cố hàng đầu mang lại màng bảo vệ thông minh, tin cậy tuyệt đối cho mọi động cơ cốt lõi bám sàn nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
