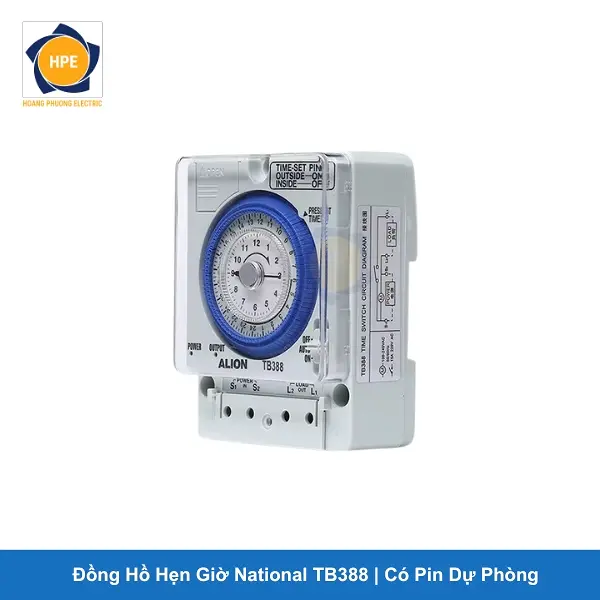

Đồng Hồ Hẹn Giờ National TB388 | Có Pin Dự Phòng

1. Tổng quan thiết bị và nguyên lý vận hành

National TB388 là dòng công tắc hẹn giờ dạng cơ (Mechanical Time Switch) dải rộng 24 giờ phân khúc cao cấp, thiết kế chuyên dụng cho các mạch điều khiển tự động hóa bám tủ trong công nghiệp và hạ tầng dân dụng. Thiết bị vận hành dựa trên động cơ thạch anh (Quartz Motor) kết hợp bộ truyền động bánh răng cơ khí độ bền cao, điều khiển trực tiếp đĩa xoay hiển thị thời gian thực tế để thực thi đóng ngắt hệ thống nhị thứ.

Bứt phá hoàn toàn so với phiên bản tiêu chuẩn, mã phần cứng TB388 National được trang bị năng lực gác cổng mạch điện kiên cố nhờ tích hợp viên pin dự phòng dài hạn. Đặc tính công nghệ này giúp bộ đếm giờ chạy liên tục không ngừng nghỉ, giữ nguyên độ chính xác của lịch trình ngay cả khi toàn bộ hệ thống phân xưởng gặp sự cố mất điện lưới kịch khung. Với kết cấu cơ khí chắc chắn và thao tác cài đặt chu trình trực quan bằng các thanh gạt, thiết bị là phương án tối ưu giúp triệt tiêu sai số lịch trình và tiết kiệm điện năng tuyệt đối bám bệ máy.

2. Đặc tính kỹ thuật công nghệ cốt lõi

Cấu trúc phần cứng và cơ chế chuyển mạch của mã TB388 National sở hữu những đặc tính kỹ thuật chuyên sâu đáp ứng nghiêm ngặt các quy chuẩn hiện trường:

• Mạch nguồn tích hợp Pin dự phòng nội vi: Thiết bị sở hữu viên pin sạc cao cấp tích hợp sẵn bên trong bo mạch. Khi lưới điện tổng bị ngắt, pin sẽ tự động kích hoạt để duy trì chuyển động liên tục của bộ máy cơ học trong nhiều ngày. Khi điện lưới khôi phục, mạch nguồn thông minh sẽ tự động sạc bù cho viên pin này, loại bỏ hoàn toàn việc phải cài đặt lại thời gian thực mỗi khi mất điện.

• Cơ chế thanh gạt cơ học trực quan với bước mịn 15 phút: Vòng quay đồng hồ trung tâm được phân tách thành 96 nấc gạt cơ khí. Mỗi nấc gạt đại diện cho khoảng thời gian 15 phút. Kỹ sư hoặc thợ điện chỉ cần gạt thanh cơ hướng ra ngoài hoặc vào trong để thiết lập trạng thái Bật (On) hoặc Tắt (Off) cho phụ tải một cách dễ dàng, trực quan.

• Tiếp điểm hợp kim bạc chịu tải dải cao kịch khung 15A: TB388 sở hữu bộ tiếp điểm hợp kim bạc chịu mài mòn cao, cho phép chịu dòng tải định mức lên tới 15A (tải trở). Đặc tính này giúp thiết bị trực tiếp đóng cắt cho các dòng đèn chiếu sáng hoặc máy bơm tầm trung dưới 1.5kW mà không bắt buộc phải tốn thêm chi phí và không gian lắp khởi động từ phụ trợ.

• Thanh gạt chế độ tay (Manual Switch): Tích hợp công tắc chuyển mạch 3 trạng thái (ON / AUTO / OFF) ngay trên mặt máy, cho phép kỹ sư kiểm tra trạng thái hoạt động của phụ tải ngay lập tức khi bảo trì mà không làm thay đổi hay xáo trộn các nấc gạt chương trình đã cài đặt sẵn.

BẢNG THÔNG SỐ KỸ THUẬT ĐỒNG HỒ HẸN GIỜ NATIONAL TB388

3. Sơ đồ đấu nối mạch nhị thứ bám tủ điện

Để đồng hồ hẹn giờ vận hành kiên cố và triệt tiêu nguy cơ phóng điện mo-ve, kỹ sư thực hiện đấu nối theo quy trình mạch điện tiêu chuẩn sau:

• Đấu nối nguồn cấp (Power Input): Đấu dây Pha (L) và dây Trung tính (N) của lưới điện xoay chiều 220V vào hai cực cấp nguồn của động cơ thạch anh (Ký hiệu nguồn trên vỏ bọc nhựa thiết bị).

• Đấu nối mạch lực điều khiển (Load): Tiếp điểm đầu ra hoạt động như một công tắc nối tiếp đơn cực dải cao. Dây pha (L) sau khi đi vào chân chung tiếp điểm sẽ đi ra chân còn lại để cấp thẳng ra phụ tải chấp hành hiện trường (Đèn chiếu sáng, quạt, van điện từ).

Khuyến nghị kỹ thuật chuyên sâu: Đối với các phụ tải động cơ dải dòng cao hoặc cụm máy bơm công suất lớn, ngõ ra của TB388 National bắt buộc phải đấu nối tiếp để điều khiển cuộn hút (Coil) của Khởi động từ (Contactor) mạch động lực. Tuyệt đối không đóng cắt trực tiếp tải động cơ lớn nhằm triệt tiêu xung đỉnh dòng khởi động (Inrush Current) làm cháy chảy tiếp điểm cơ khí bên trong timer.

4. Ứng dụng tự động hóa công nghiệp và hạ tầng tiêu biểu

Nhờ tích hợp động cơ thạch anh bền bỉ, tiếp điểm 15A chịu tải mạnh mẽ và viên pin dự phòng kiên cố, đồng hồ hẹn giờ National TB388 được ứng dụng rộng rãi:

• Kiểm soát hệ thống chiếu sáng công cộng và nhà xưởng: Hẹn giờ tự động bật tắt cho hệ thống đèn đường, đèn cao áp phân xưởng bám sàn, đèn chiếu sáng bảng hiệu quảng cáo tấm lớn ngoài trời, đèn LED trang trí tòa nhà theo khung giờ cố định mỗi ngày.

• Tự động hóa hệ thống tưới tiêu hạ tầng: Lập trình thời gian kích hoạt các trạm bơm nước tưới cây cảnh quan khu đô thị, hệ thống tưới phun sương làm mát mái tôn nhà xưởng, hoặc điều khiển máy sục khí tạo ô-xy định kỳ trong ao nuôi trồng thủy sản.

• Quản lý thiết bị nhiệt và thông gió bám sàn: Hẹn giờ tắt mở cho hệ thống bình nước nóng công nghiệp, quạt hút thông gió hành lang, cụm quạt giải nhiệt khoang tủ điện bám ca làm việc giúp ngăn chặn tối đa hao phí năng lượng điện.

Kết luận

Đồng hồ hẹn giờ cơ 24h National TB388 là giải pháp phần cứng tiêu chuẩn giúp gác cổng và kiểm soát thời gian tự động hóa hệ thống phụ tải. Với thiết kế nấc gạt cơ học bền bỉ, bước chỉnh mịn 15 phút, tiếp điểm bạc 15A kiên cố cùng mạch nguồn tích hợp pin dự phòng, mã hàng này mang lại phương án công nghệ tối ưu, giúp đơn giản hóa sơ đồ đấu nối nhị thứ, vận hành ổn định không sợ mất điện lưới và đảm bảo hệ thống điện bệ máy luôn hoạt động chính xác tuyệt đối kịch khung nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được rơ le thời gian 24h chính hãng với giá cả tốt nhất.
