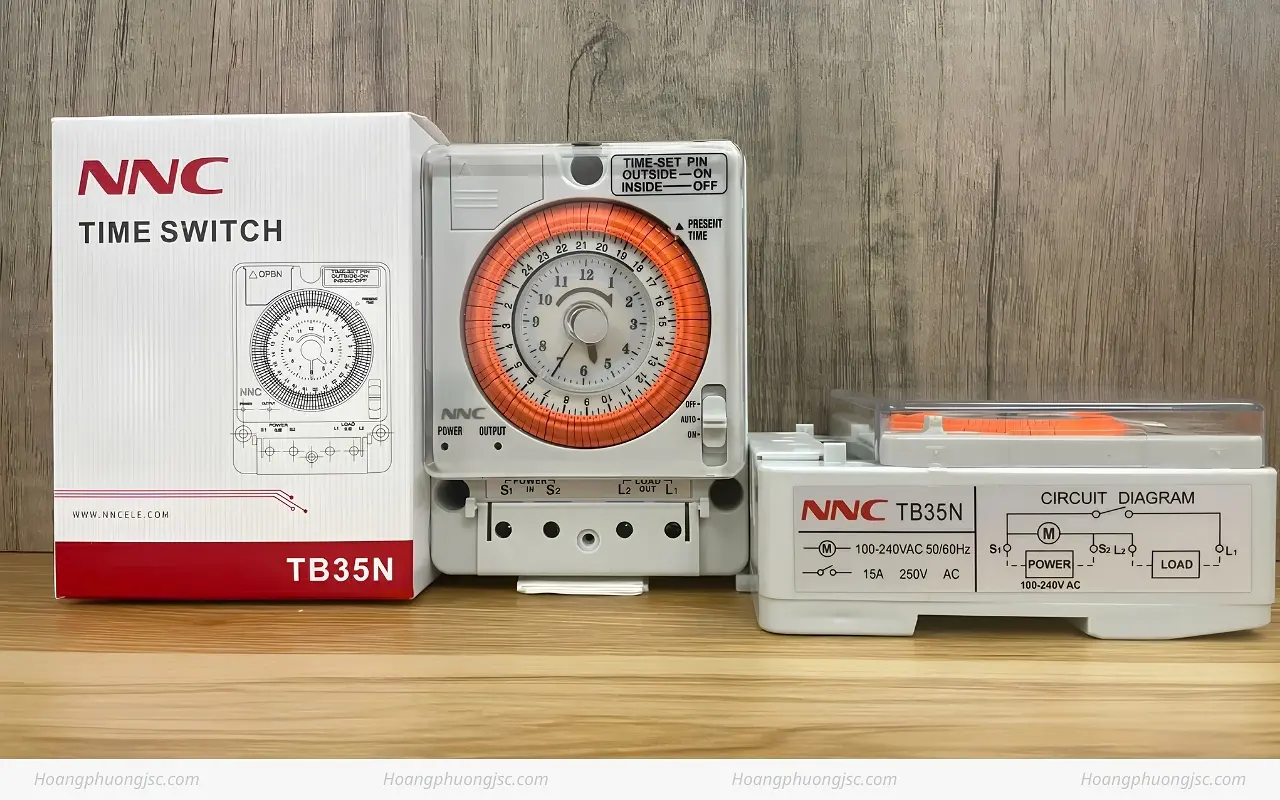

Rơ Le Thời Gian NNC TB35N | Pin Dự Phòng 150h

1. Tổng quan thiết bị và nguyên lý vận hành

NNC TB35N là dòng rơ-le thời gian dạng cơ (Mechanical Time Switch) chu kỳ 24 giờ phân khúc tiêu chuẩn. Thiết bị được thiết kế chuyên dụng để kiểm soát thời gian trong các mạch điều khiển tự động hóa bám tủ, lắp đặt phổ biến trong các hệ thống điện hạ tầng, nhà xưởng và dân dụng.

Thiết bị vận hành dựa trên động cơ thạch anh (Quartz Motor) thế hệ mới kết hợp hệ thống truyền động bánh răng cơ khí cường độ cao. Cơ chế này điều khiển trực tiếp mặt đĩa xoay hiển thị thời gian thực tế để thực thi đóng ngắt hệ thống mạch nhị thứ theo đúng lịch trình cài đặt sẵn.

Bứt phá hoàn toàn so với các dòng timer thông thường, mã phần cứng TB35N NNC được tích hợp sẵn viên pin sạc dự phòng với thời gian duy trì bộ đếm lên tới 150 giờ (tương đương hơn 6 ngày liên tục).

Đặc tính công nghệ này giúp bộ đếm giờ chạy liên tục không ngừng nghỉ. Thiết bị giữ nguyên độ chính xác tuyệt đối của lịch trình ngay cả khi toàn bộ hệ thống gặp sự cố mất điện lưới, loại bỏ hoàn toàn thao tác phải đi căn chỉnh lại giờ thủ công.

2. Đặc tính kỹ thuật công nghệ cốt lõi

Cấu trúc phần cứng và cơ chế chuyển mạch của mã TB35N NNC sở hữu những đặc tính kỹ thuật chuyên sâu, đáp ứng tốt các quy chuẩn vận hành thực tế:

• Mạch nguồn tích hợp Pin sạc dự phòng 150 giờ ổn định:

  Sở hữu viên pin sạc Ni-MH nội vi cao cấp. Khi khoang tủ điện tổng mất nguồn cấp, pin dự phòng ngay lập tức duy trì chuyển động liên tục cho bộ máy cơ học suốt 150 giờ. Khi nguồn lưới khôi phục, mạch nguồn thông minh sẽ tự động sạc bù cho viên pin này.

• Cơ chế thanh gạt cơ học chống kẹt với bước mịn 15 phút:

  Vòng đĩa quay hiển thị 24 giờ trung tâm được phân tách thành 96 nấc gạt cơ khí chắc chắn. Mỗi nấc gạt đại diện cho khoảng thời gian 15 phút. Kỹ sư chỉ cần gạt các thanh cài hướng ra ngoài (ON) hoặc vào trong (OFF) để thiết lập trạng thái đóng ngắt cho phụ tải một cách trực quan.

• Tiếp điểm hợp kim bạc dải cao chịu tải định mức 15A:

  Thiết bị sở hữu bộ tiếp điểm hợp kim bạc chịu mài mòn dải cao, cho phép chịu dòng tải định mức lên tới 15A (tải trở). Đặc tính này giúp timer trực tiếp đóng cắt mạch nguồn cho các hệ thống đèn chiếu sáng công suất lớn hoặc cụm máy bơm tầm trung mà không bắt buộc phải lắp thêm khởi động từ phụ trợ.

• Thanh gạt chế độ tay và nắp nhựa bảo vệ trong suốt:

  Mặt trước trang bị cửa sổ nhựa trong suốt chống bụi và côn trùng xâm nhập, bảo vệ đĩa quay thời gian. Nút gạt chế độ tay (Manual Switch) tích hợp ngay trên mặt máy giúp kỹ sư cưỡng bức đóng/ngắt mạch ngay lập tức (ON / AUTO / OFF) khi tiến hành bảo trì hệ thống bệ máy.

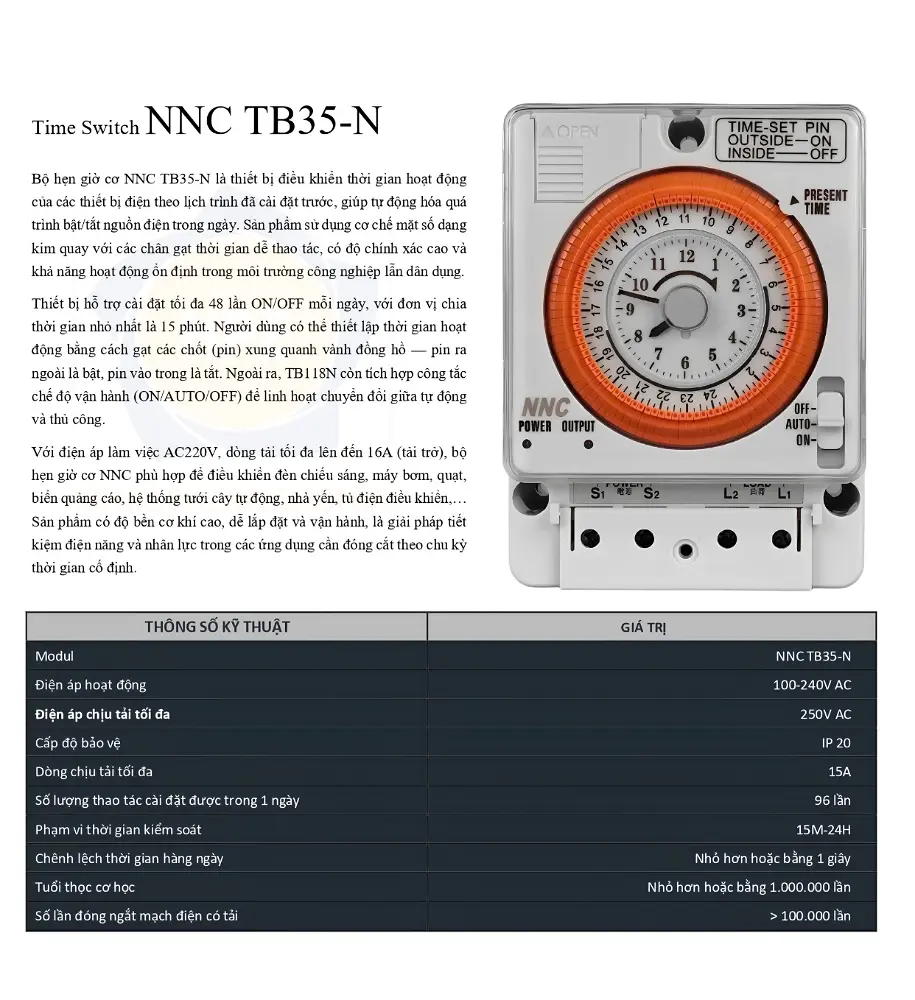

3. Bảng thông số kỹ thuật rơ-le thời gian NNC TB35N

4. Sơ đồ đấu nối mạch nhị thứ bám tủ

Để rơ-le thời gian cơ học vận hành kiên cố và triệt tiêu sai số, kỹ sư thực hiện đấu nối theo quy trình mạch điện tiêu chuẩn sau:

• Đấu nối nguồn cấp (Power Input):

  Đấu dây Pha (L) và dây Trung tính (N) của lưới điện xoay chiều 220V vào hai cực cấp nguồn của động cơ thạch anh (Ký hiệu nguồn S1, S2 hoặc sơ đồ in trên vỏ bọc nhựa thiết bị).

• Đấu nối mạch điều khiển tải (Load):

  Tiếp điểm đầu ra hoạt động như một công tắc nối tiếp đơn cực dải cao. Dây pha (L) sau khi đi vào chân chung tiếp điểm sẽ đi ra chân còn lại để cấp thẳng ra phụ tải chấp hành hiện trường (Đèn chiếu sáng, quạt thông gió, van điện từ).

• Khuyến nghị kỹ thuật chuyên sâu:

  Đối với các phụ tải động cơ dải dòng cao hoặc cụm máy bơm công suất lớn, ngõ ra của TB35N NNC bắt buộc phải đấu nối tiếp để điều khiển cuộn hút (Coil) của Khởi động từ (Contactor) mạch động lực. Tuyệt đối không đóng cắt trực tiếp tải động cơ lớn nhằm triệt tiêu xung đỉnh dòng khởi động (Inrush Current) làm cháy chảy tiếp điểm cơ khí bên trong timer.

5. Ứng dụng tự động hóa công nghiệp và hạ tầng tiêu biểu

Nhờ tích hợp viên pin dự phòng lên đến 150 giờ cùng tiếp điểm 15A chịu tải mạnh mẽ, rơ-le thời gian NNC TB35N là giải pháp hàng đầu cho:

• Kiểm soát hệ thống chiếu sáng đô thị và nhà xưởng:

  Hẹn giờ tự động bật tắt cho hệ thống đèn đường, đèn cao áp phân xưởng bám sàn, đèn chiếu sáng biển quảng cáo tấm lớn ngoài trời, đèn LED trang trí cảnh quan sân vườn theo khung giờ cố định bất chấp sự cố mất điện lưới cục bộ.

• Tự động hóa hệ thống tưới tiêu hạ tầng rộng:

  Lập trình thời gian kích hoạt các trạm bơm nước tưới cây cảnh quan khu đô thị, hệ thống tưới phun sương làm mát mái tôn phân xưởng, hoặc điều khiển máy sục khí tạo ô-xy định kỳ trong ao nuôi trồng thủy sản.

• Quản lý thiết bị nhiệt và thông gió phân xưởng:

  Hẹn giờ tắt mở cho hệ thống bình nước nóng công nghiệp, quạt hút thông gió hành lang, cụm quạt giải nhiệt khoang tủ điện bám ca làm việc giúp tiết kiệm điện năng tối đa.

Kết luận

Rơ-le thời gian cơ 24h NNC TB35N là giải pháp phần cứng tiêu chuẩn kinh tế giúp gác cổng và kiểm soát thời gian tự động hóa hệ thống phụ tải.

Với thiết kế nấc gạt cơ học dễ sử dụng, bước chỉnh mịn 15 phút, tiếp điểm bạc 15A kiên cố cùng mạch nguồn tích hợp pin dự phòng 150 giờ, mã hàng này mang lại phương án công nghệ tối ưu với chi phí hợp lý.

Sản phẩm giúp đơn giản hóa sơ đồ đấu nối nhị thứ, vận hành liên tục không sợ mất điện lưới bám sàn và đảm bảo hệ thống điện bệ máy luôn hoạt động chính xác tuyệt đối.

Hãy liên hệ ngay cho chúng tôi để mua được rơ le thời gian 24h chính hãng với giá cả tốt nhất.
