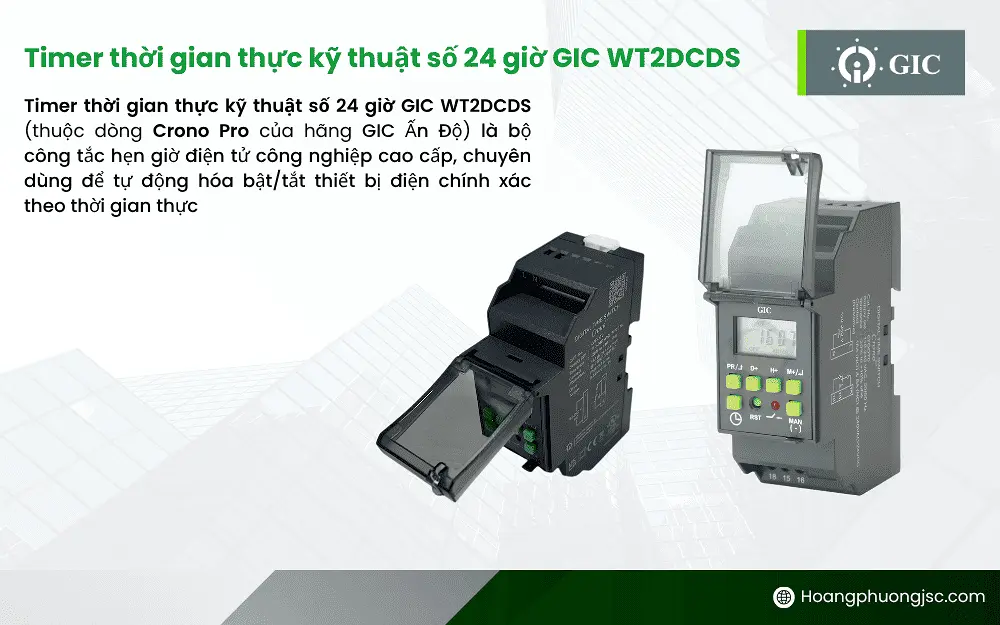

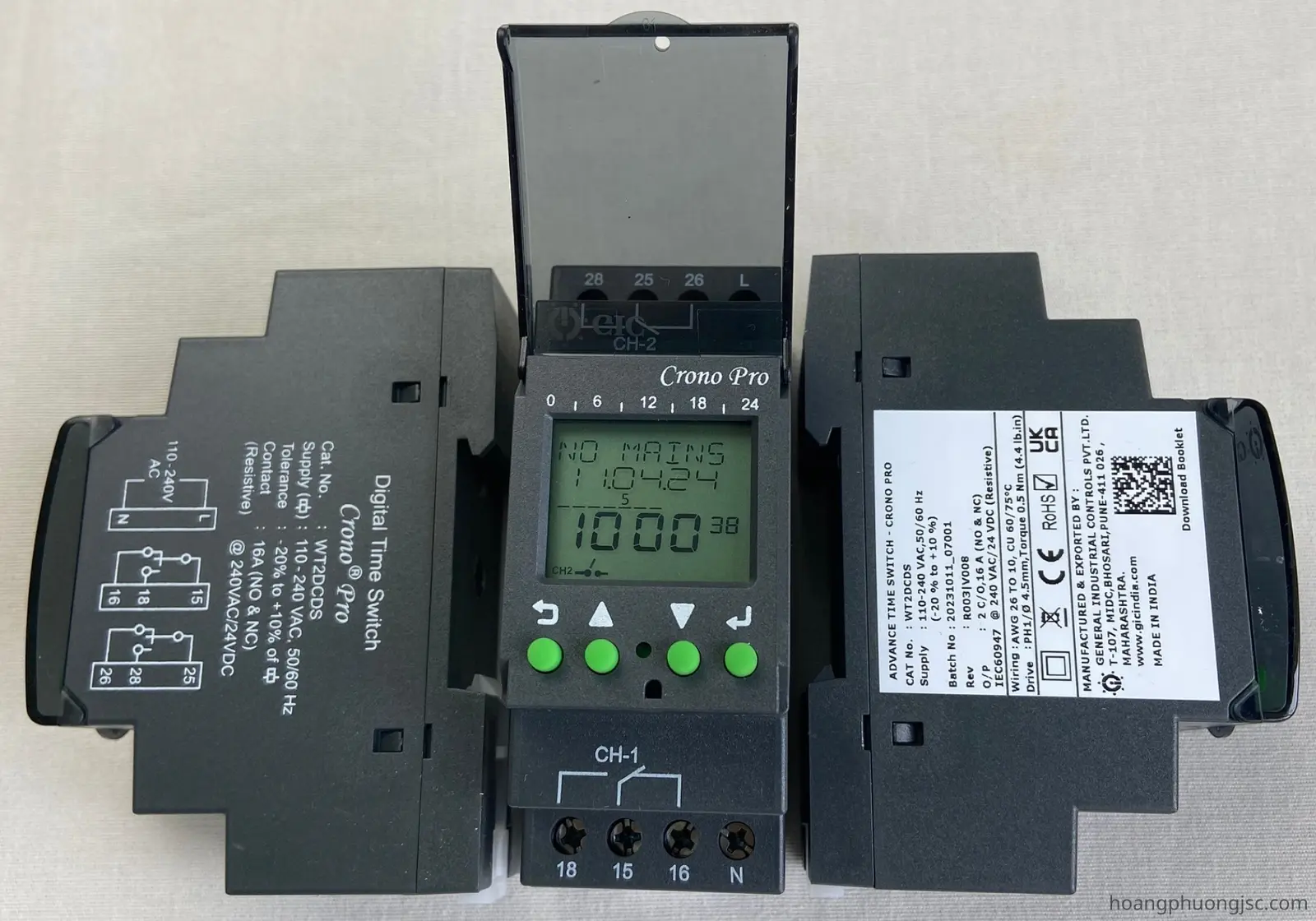

Timer thời gian thực kỹ thuật số 24 giờ GIC WT2DCDS 110V – 240V AC

1. Tổng quan thiết bị và nguyên lý vận hành

GIC WT2DCDS là thiết bị hẹn giờ kỹ thuật số theo thời gian thực (Digital Time Switch) thuộc dòng sản phẩm cao cấp Chrono Series do hãng General Industrial Controls (GIC – Ấn Độ) nghiên cứu và chế tạo. Thiết bị vận hành dựa trên nền tảng vi xử lý tích hợp mạch đếm thời gian thực (RTC – Real Time Clock), cho phép tự động hóa quy trình đóng cắt mạch điện nhị thứ hoặc mạch động lực tầm trung theo các mốc thời gian được thiết lập sẵn trong tuần (7 ngày).

Thiết bị sở hữu cấu trúc phần cứng kiên cố với vật liệu vỏ nhựa kỹ thuật chống cháy dải cao, thiết kế tối ưu hóa diện tích lắp đặt dạng module phẳng gắn ray. Thiết bị là giải pháp công nghệ thay thế hoàn hảo cho các dòng timer cơ cũ, giúp triệt tiêu hoàn toàn sai số tích lũy, tối ưu hóa hiệu suất sử dụng điện năng và đảm bảo tính liên tục trong hệ thống điều khiển công nghiệp.

2. Đặc tính kỹ thuật công nghệ cốt lõi

Khối xử lý trung tâm của GIC WT2DCDS được tích hợp các giải pháp công nghệ chuyên sâu đáp ứng nghiêm ngặt các tiêu chuẩn công nghiệp:

• Thuật toán lập trình chu kỳ tuần (7 Days Program): Thiết bị hỗ trợ thiết lập lên tới 25 chương trình Bật (On) và 25 chương trình Tắt (Off). Các chu trình này được tùy biến cấu hình chạy theo ngày riêng lẻ trong tuần hoặc thiết lập chạy theo nhóm ngày (Ví dụ: Thứ 2 đến Thứ 6, Thứ 2 đến Thứ 7, hoặc hai ngày cuối tuần), đáp ứng linh hoạt mọi kịch bản logic vận hành hiện trường.

• Màn hình hiển thị LED đôi trực quan (Dual Display): WT2DCDS được trang bị màn hình hiển thị số gồm hai hàng độc lập: hàng phía trên hiển thị thời gian cài đặt định cấu hình (Preset Time) và hàng phía dưới hiển thị thời gian thực tế đang đếm (Run Time), cho phép kỹ sư giám sát trạng thái xung nhịp thời gian trực quan.

• Mạch lưu trữ dữ liệu và Pin dự phòng dài hạn: Thiết bị tích hợp pin Lithium dự phòng cao cấp với tuổi thọ duy trì lên đến 6 năm. Khi xảy ra sự cố mất nguồn cấp tổng, mạch RTC và toàn bộ cơ sở dữ liệu chương trình cài đặt (EEPROM) được bảo vệ an toàn, tự động đồng bộ thực thi chính xác ngay khi hệ thống có điện trở lại.

• Tính năng chuyển đổi trạng thái thủ công (Manual Override): Tích hợp tính năng đè lệnh điều khiển cho phép kỹ sư cưỡng bức chuyển đổi trạng thái tiếp điểm ngõ ra (ON/OFF/AUTO) trực tiếp bằng phím bấm mà không làm ảnh hưởng đến cấu trúc lịch trình tự động đã lập trình trước đó.

3. Thông số kỹ thuật chi tiết (Technical Specifications)

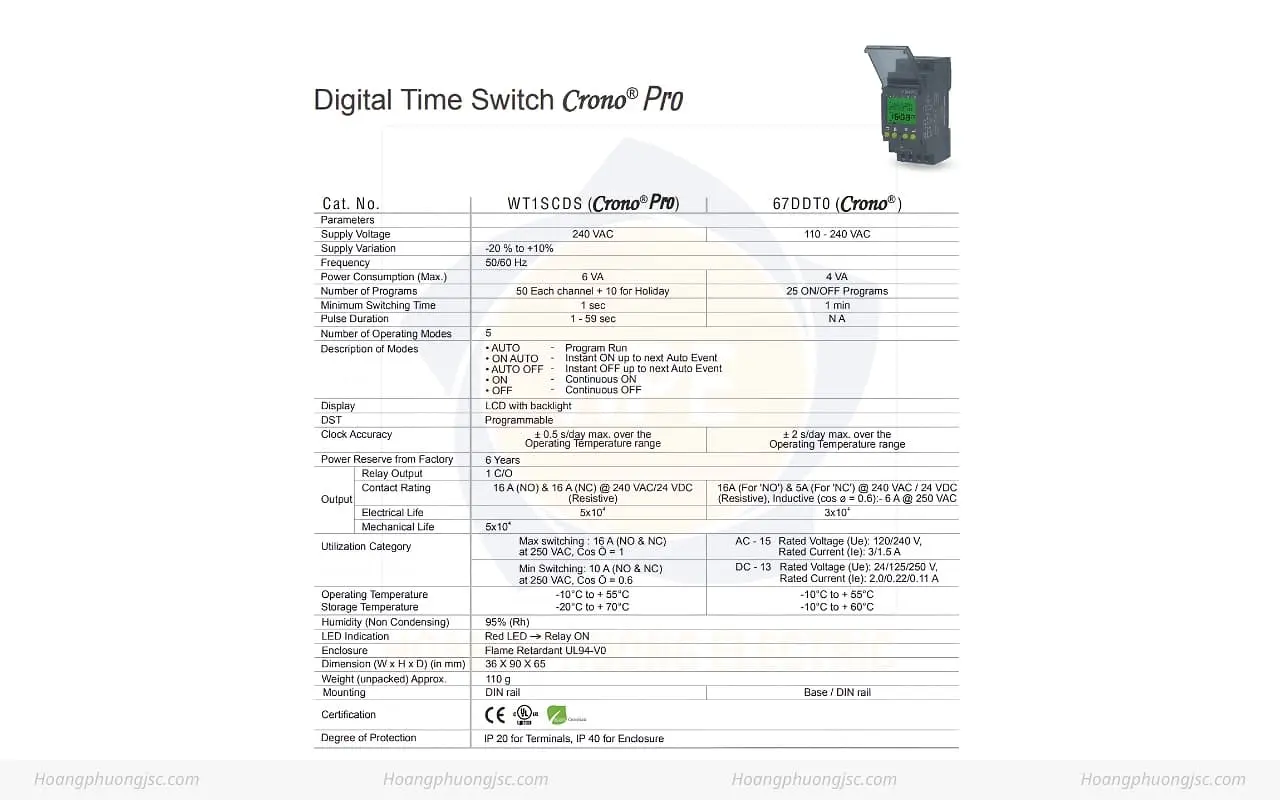

Dưới đây là bảng đặc tính kỹ thuật chi tiết của mã hàng GIC WT2DCDS trích xuất từ tài liệu Datasheet gốc của nhà sản xuất:

4. Sơ đồ đấu nối và kích thước hình học

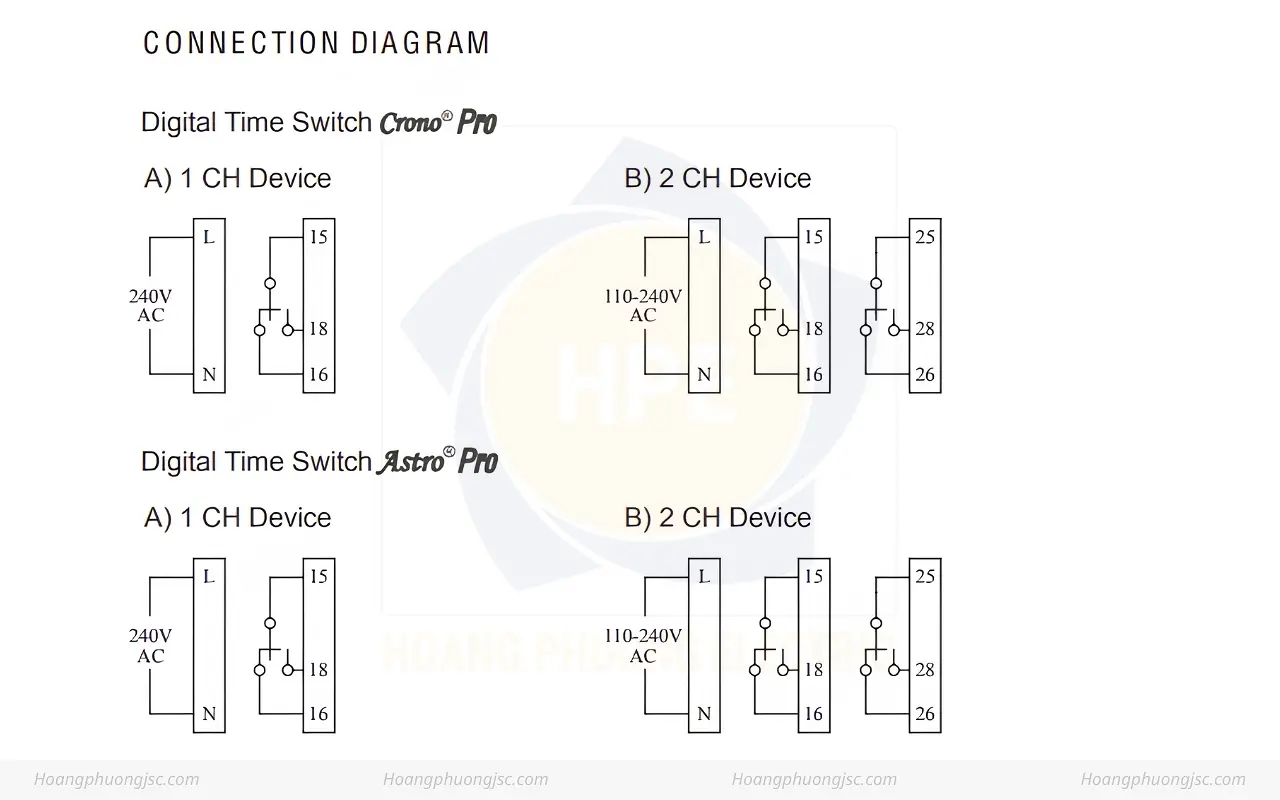

Sơ đồ mạch điện nhị thứ (Wiring Diagram):

• Nguồn cấp (Power Supply): Đấu nối nguồn AC vào hai cực cấp nguồn định mức của thiết bị (thường ký hiệu là L và N hoặc các chân nguồn theo bản vẽ in trên thân máy).

• Mạch điều khiển tiếp điểm: Tiếp điểm ngõ ra là dạng tiếp điểm khô (Potential-free contact) gồm 3 chân của cấu trúc 1 C/O (chân chung COM, chân thường đóng NC và chân thường mở NO). Khi điều khiển phụ tải công suất lớn hoặc động cơ 3 pha, ngõ ra NO sẽ được đấu nối tiếp với cuộn hút (Coil) của Khởi động từ (Contactor) để đảm bảo an toàn cho mạch động lực.

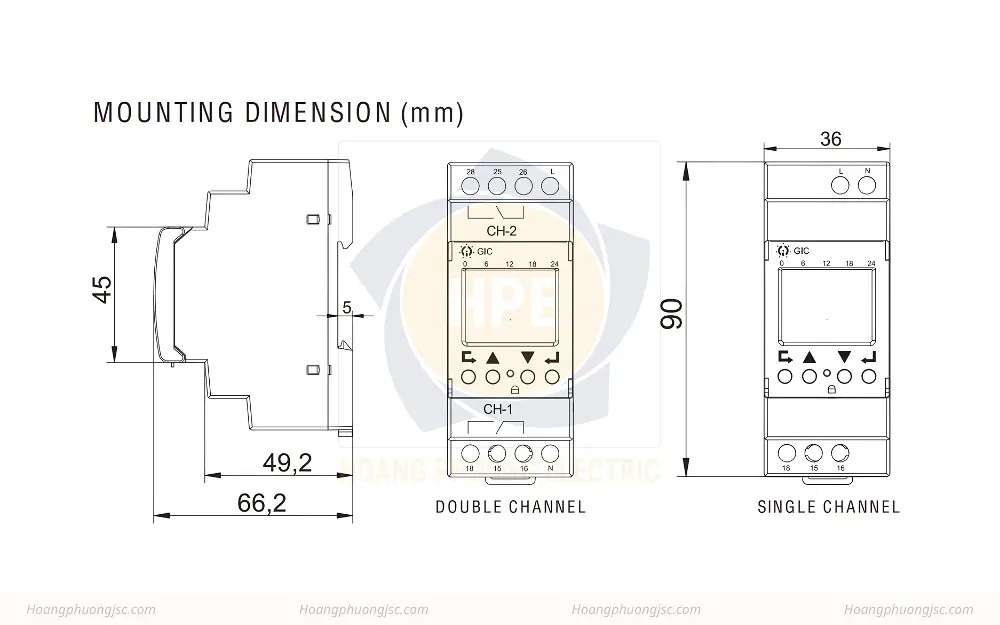

Kích thước cơ khí hình học:

• Thiết bị có kết cấu thon gọn dạng module phẳng với bề ngang tối ưu tiêu chuẩn công nghiệp. Khung vỏ tích hợp lẫy gài lò xo giúp việc cố định trên thanh DIN Rail 35mm diễn ra nhanh chóng, liên kết đồng bộ mạch lạc với các thiết bị đóng cắt như MCB, RCCB và hệ thống cầu đấu trong khoang tủ.

5. Ứng dụng công nghiệp tiêu biểu

Nhờ tích hợp bộ đếm RTC độ chính xác cao và tiếp điểm đóng cắt dải dòng 16A kiên cố, GIC WT2DCDS được ứng dụng rộng rãi trong các hệ thống tự động hóa hạ tầng và công nghiệp:

• Điều khiển hệ thống chiếu sáng chu kỳ: Hẹn giờ tự động cho mạng lưới đèn đường đô thị, hệ thống chiếu sáng bảo vệ nhà xưởng, đèn quảng cáo tấm lớn (Billboards) theo múi giờ sinh hoạt.

• Tự động hóa mạch thông gió và điều hòa: Lập trình thời gian kích hoạt hệ thống quạt hút giải nhiệt khoang máy, cụm thông gió hành lang tòa nhà hoạt động luân phiên theo ca làm việc của nhà máy.

• Kiểm soát chu trình phụ tải nông nghiệp: Hẹn giờ tắt mở cho các trạm bơm thủy lợi, hệ thống tưới phun sương tự động, mạch sục khí tạo ô-xy trong các bể nuôi trồng thủy sản định kỳ.

Kết luận

Bộ hẹn giờ kỹ thuật số thời gian thực GIC WT2DCDS thuộc dòng Chrono là giải pháp phần cứng tiêu chuẩn công nghiệp cao cấp. Với năng lực lưu trữ 25 chương trình On/Off dải rộng, cấu trúc hiển thị màn hình đôi sắc nét, tiếp điểm chịu tải 16A mạnh mẽ cùng mạch nguồn tích hợp pin Lithium dự phòng dài hạn lên đến 6 năm, thiết bị mang lại phương án điều khiển thời gian thực tối ưu, tinh giản mạch dây điều khiển, vận hành ổn định bền bỉ vượt trội và đảm bảo hệ thống luôn hoạt động chính xác theo đúng tiến độ của nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được rơ le thời gian 24h chính hãng với giá cả tốt nhất.

Xem thêm tài liệu ↓

GIC WT2DCDS Digital Timer Switch Crono Pro
