1. Tổng quan thiết bị và nguyên lý vận hành

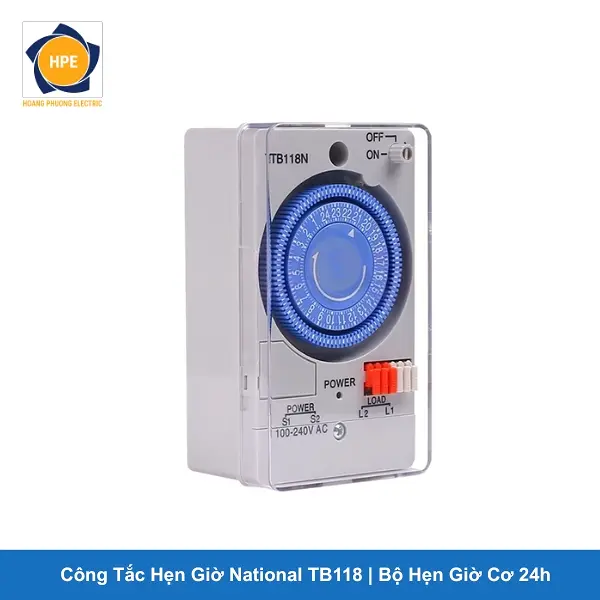

National TB118 là dòng công tắc hẹn giờ dạng cơ (Mechanical Time Switch) chu kỳ 24 giờ tiêu chuẩn, thiết kế chuyên dụng cho các mạch điều khiển tự động hóa bám tủ trong công nghiệp và dân dụng. Thiết bị vận hành dựa trên động cơ thạch anh (Quartz Motor) kết hợp hệ thống truyền động bánh răng cơ khí cường độ cao, điều khiển trực tiếp mặt đĩa xoay hiển thị thời gian thực tế trong ngày để thực thi đóng ngắt hệ thống nhị thứ.
Khác biệt hoàn toàn so với các dòng timer điện tử có kết cấu mạch phức tạp, mã phần cứng TB118 National bứt phá nhờ tính cơ động, trực quan trong thao tác cài đặt bằng các thanh gạt (gạt nấc cơ học) và độ bền bỉ thách thức môi trường nhiệt độ cao của khoang tủ điện. Thiết bị hoạt động như một bộ gác cổng nhịp thời gian, giúp tinh giản sơ đồ mạch dây, triệt tiêu sai số lịch trình vận hành và tiết kiệm tối đa chi phí tiêu thụ điện năng của phân xưởng.
2. Đặc tính kỹ thuật công nghệ cốt lõi
Cấu trúc phần cứng và cơ chế chuyển mạch của mã TB118 National sở hữu những đặc tính kỹ thuật chuyên sâu đáp ứng nghiêm ngặt các quy chuẩn hiện trường:
-
Cơ chế thanh gạt cơ học trực quan với bước mịn 15 phút: Vòng đĩa quay hiển thị 24 giờ trung tâm được phân tách thành 96 nấc gạt cơ khí. Mỗi nấc gạt đại diện cho khoảng thời gian 15 phút. Kỹ sư hoặc thợ điện chỉ cần cắm hoặc gạt các thanh cài hướng ra ngoài hoặc vào trong để thiết lập trạng thái Bật (On) hoặc Tắt (Off) cho phụ tải một cách nhanh chóng, loại bỏ hoàn toàn nguy cơ nhầm lẫn lệnh.
-
Tiếp điểm hợp kim bạc chịu tải dải cao kịch khung 15A: Thiết bị sở hữu bộ tiếp điểm hợp kim bạc chịu mài mòn dải cao, cho phép chịu dòng tải định mức lên tới 15A (tải trở). Đặc tính này giúp timer trực tiếp đóng cắt mạch nguồn cho các hệ thống đèn chiếu sáng công suất lớn hoặc cụm máy bơm tầm trung mà không bắt buộc phải tốn thêm không gian lắp đặt khởi động từ phụ trợ.
-
Giao diện giám sát trực quan và thanh gạt chế độ tay: Mặt trước trang bị cửa sổ nhựa trong suốt chống bụi xâm nhập, cho phép theo dõi đĩa quay thời gian thực tế bệ máy. Đồng thời, nút gạt chế độ tay (Manual Switch) tích hợp ngay trên mặt máy giúp kỹ sư cưỡng bức đóng/ngắt mạch ngay lập tức (ON / AUTO / OFF) khi tiến hành bảo trì hệ thống mà không làm ảnh hưởng đến cấu hình thanh gạt sẵn có.
BẢNG THÔNG SỐ KỸ THUẬT CÔNG TẮC HẸN GIỜ NATIONAL TB118
| Thuộc tính kỹ thuật (Parameters) | Giá trị đặc tính định mức (Rated Values) |
| Mã sản phẩm (Model Code) | TB118 |
| Thương hiệu (Brand) | National (Panasonic Group) |
| Dòng sản phẩm (Line) | Công tắc hẹn giờ cơ học 24 giờ (Timer cơ 24h) |
| Điện áp nguồn cấp (Supply Voltage) | 220V – 240V AC (Tần số tiêu chuẩn: 50/60 Hz) |
| Chu kỳ thiết lập thời gian | Lặp lại liên tục theo chu kỳ 24 giờ hàng ngày |
| Khoảng thời gian cài đặt nhỏ nhất | 15 phút (Bước mịn nấc gạt cơ khí) |
| Số lượng chương trình tối đa | Lập trình tối đa 48 chu kỳ On và 48 chu kỳ Off trong ngày |
| Cấu trúc tiếp điểm ra | 1 Tiếp điểm thường mở (1 NO) đóng ngắt trực tiếp mạch nguồn |
| Dòng tải định mức tiếp điểm | 15 A tải trở (Resistive) | 10A tải cảm (Inductive) ở 250V AC |
| Công suất tiêu thụ (Power) | Nhỏ hơn hoặc bằng 1.5W |
| Kiểu lắp đặt cơ khí | Gá vít cố định lên tấm Panel tủ điện bám sàn |
| Kích thước hình học (RxCxS) | 105 x 150 x 50 mm |
3. Sơ đồ đấu nối mạch nhị thứ bám tủ
Để công tắc hẹn giờ cơ học vận hành kiên cố và triệt tiêu sai số, kỹ sư thực hiện đấu nối theo quy trình mạch điện tiêu chuẩn sau:
-
Đấu nối nguồn cấp (Power Input): Đấu dây Pha (L) và dây Trung tính (N) của lưới điện xoay chiều 220V vào hai cực cấp nguồn của động cơ thạch anh (Ký hiệu nguồn trên vỏ bọc nhựa thiết bị).
-
Đấu nối mạch điều khiển tải (Load): Tiếp điểm đầu ra hoạt động như một công tắc nối tiếp đơn cực. Dây pha (L) sau khi đi vào chân chung tiếp điểm sẽ đi ra chân còn lại để cấp thẳng ra phụ tải chấp hành hiện trường (Đèn chiếu sáng, quạt thông gió, van điện từ).
-
Khuyến nghị kỹ thuật chuyên sâu: Đối với các phụ tải động cơ dải dòng cao hoặc cụm máy bơm công suất lớn, ngõ ra của TB118 National bắt buộc phải đấu nối tiếp để điều khiển cuộn hút (Coil) của Khởi động từ (Contactor) mạch động lực. Tuyệt đối không đóng cắt trực tiếp tải động cơ lớn nhằm triệt tiêu xung đỉnh dòng khởi động (Inrush Current) làm cháy chảy tiếp điểm cơ khí bên trong timer.
4. Ứng dụng tự động hóa công nghiệp và hạ tầng tiêu biểu
Nhờ tích hợp bộ máy bánh răng thạch anh bền bỉ cùng tiếp điểm 15A chịu tải mạnh mẽ, công tắc hẹn giờ National TB118 được ứng dụng rộng rãi:
-
Kiểm soát hệ thống chiếu sáng công cộng và nhà xưởng: Hẹn giờ tự động bật tắt cho hệ thống đèn đường, đèn cao áp phân xưởng bám sàn, đèn chiếu sáng biển quảng cáo tấm lớn ngoài trời, đèn LED trang trí cảnh quan theo khung giờ cố định mỗi ngày.
-
Tự động hóa hệ thống tưới tiêu hạ tầng: Lập trình thời gian kích hoạt các trạm bơm nước tưới cây cảnh quan khu đô thị, hệ thống tưới phun sương làm mát mái tôn phân xưởng, hoặc điều khiển máy sục khí tạo ô-xy định kỳ trong ao nuôi trồng thủy sản.
-
Quản lý thiết bị nhiệt và thông gió phân xưởng: Hẹn giờ tắt mở cho hệ thống bình nước nóng công nghiệp, quạt hút thông gió hành lang, cụm quạt giải nhiệt khoang tủ điện bám ca làm việc giúp tiết kiệm điện năng tối đa kịch khung nhà máy.
Kết luận
Bộ công tắc hẹn giờ cơ 24h National TB118 là giải pháp phần cứng tiêu chuẩn giúp gác cổng và kiểm soát thời gian tự động hóa hệ thống phụ tải. Với thiết kế nấc gạt cơ học bền bỉ, bước chỉnh mịn 15 phút, tiếp điểm bạc 15A kiên cố cùng kết cấu vỏ nhựa kỹ thuật chắc chắn, mã hàng này mang lại phương án công nghệ tối ưu, giúp đơn giản hóa sơ đồ đấu nối nhị thứ, vận hành ổn định bền bỉ bám sàn và đảm bảo hệ thống điện bệ máy luôn hoạt động chính xác tuyệt đối kịch khung nhà máy.
Hãy liên hệ ngay cho chúng tôi để mua được rơ le thời gian 24h chính hãng với giá cả tốt nhất.
