1. Tổng quan thiết bị và nguyên lý vận hành
Chint KG316T là dòng công tắc hẹn giờ kỹ thuật số dải rộng (Time Switch) cao cấp, thiết kế chuyên dụng để gác cổng và tự động hóa chu trình đóng cắt các thiết bị điện công nghiệp bám tủ. Thiết bị đóng vai trò là mạch điều khiển thời gian thực (RTC) đa nhiệm, cho phép kỹ sư thiết lập lịch trình đóng/ngắt mạch điện nhị thứ hoàn toàn tự động bám sát theo các khung giờ cụ thể trong ngày hoặc tuần hoàn theo các ngày trong tuần.
Sở hữu bo mạch vi xử lý tích hợp tiên tiến do hãng Chint nghiên cứu phát triển, mã phần cứng KG316T Chint sở hữu bộ tiếp điểm chịu tải dải cao, vượt trội hoàn toàn so với các dòng timer điện tử thông thường hiện có trên thị trường. Kết hợp cùng màn hình LCD hiển thị trực quan và kết cấu vỏ nhựa kỹ thuật cách điện chống cháy cường độ cao, thiết bị mang lại phương án công nghệ tối ưu nhằm đơn giản hóa sơ đồ đấu nối mạch dây, tiết kiệm năng lượng tiêu thụ và bảo vệ kiên cố hệ thống phụ tải hiện trường.
2. Đặc tính kỹ thuật công nghệ cốt lõi
Cấu trúc phần cứng và thuật toán xử lý của mã KG316T Chint sở hữu những đặc tính kỹ thuật chuyên sâu đáp ứng nghiêm ngặt các quy chuẩn hiện trường:
-
Năng lực lập trình đa chu kỳ tuần hoàn linh hoạt: Thiết bị hỗ trợ cấu hình lên tới 16 chu kỳ Bật (On) và 16 chu kỳ Tắt (Off) độc lập trong một ngày. Chương trình cho phép tùy biến linh hoạt bám sát lịch trình phân xưởng: chạy lặp lại hàng ngày, chạy cách nhật, chạy vào các ngày cụ thể tùy chọn hoặc toàn bộ các ngày trong tuần (Từ thứ 2 đến Chủ nhật).
-
Màn hình LCD trực quan kết hợp phím cơ học chắc chắn: Mặt trước máy trang bị màn hình hiển thị tinh thể lỏng LCD sắc nét, hiển thị đồng thời thông số: Thời gian thực (Giờ:Phút:Giây), Thứ trong tuần và Trạng thái tiếp điểm hiện tại, giúp thợ điện dễ dàng cấu hình thông số chuẩn xác.
-
Mạch nguồn tích hợp Pin Lithium dự phòng dài hạn: Sở hữu viên pin sạc Lithium dải cao nội vi. Khi khoang tủ điện tổng gặp sự cố mất nguồn cấp kịch khung, mạch đếm thời gian thực và toàn bộ cơ sở dữ liệu chương trình cài đặt vẫn được bảo vệ an toàn tuyệt đối không bị xóa nhòa, tự động thực thi đúng lịch trình ngay khi điện lưới khôi phục.
-
Nút lệnh cưỡng bức bằng tay và nắp bảo vệ an toàn: Tích hợp phím bấm đè lệnh thủ công (Manual Switch) giúp kỹ sư chuyển đổi nhanh giữa các chế độ: Luôn bật (ON), Luôn tắt (OFF) hoặc Chạy tự động (AUTO) để kiểm tra bệ máy khi bảo trì. Mặt trước có nắp đậy bằng nhựa trong suốt giúp ngăn chặn bụi bẩn và tác động vô ý từ bên ngoài.
BẢNG THÔNG SỐ KỸ THUẬT CÔNG TẮC HẸN GIỜ CHINT KG316T
| Thuộc tính kỹ thuật (Parameters) | Giá trị đặc tính định mức (Rated Values) |
| Mã sản phẩm (Model Code) | KG316T |
| Hãng sản xuất (Manufacturer) | CHINT Electric |
| Dòng sản phẩm (Line) | Công tắc hẹn giờ kỹ thuật số tuần hoàn (Digital Time Switch) |
| Điện áp nguồn cấp (Supply Voltage) | 220V AC (Dải tần số tiêu chuẩn: 50/60 Hz) |
| Số chu kỳ cài đặt (Memory Spaces) | 16 chương trình ON / 16 chương trình OFF |
| Khoảng thời gian cài đặt nhỏ nhất | 1 phút |
| Sai số thời gian (Clock Accuracy) | Nhỏ hơn hoặc bằng ± 2 giây / ngày (ở nhiệt độ phòng 25°C) |
| Cấu trúc tiếp điểm ra | 1 Tiếp điểm thường mở (1 NO) xuất nguồn trực tiếp |
| Dòng tải định mức tiếp điểm | 25 A đối với tải trở (Resistive 250V AC) |
| Công suất tiêu thụ (Power) | Nhỏ hơn hoặc bằng 3W |
| Kiểu lắp đặt cơ khí (Mounting) | Gá bắt vít trực tiếp lên tấm panel tủ hoặc gài thanh DIN Rail 35mm |

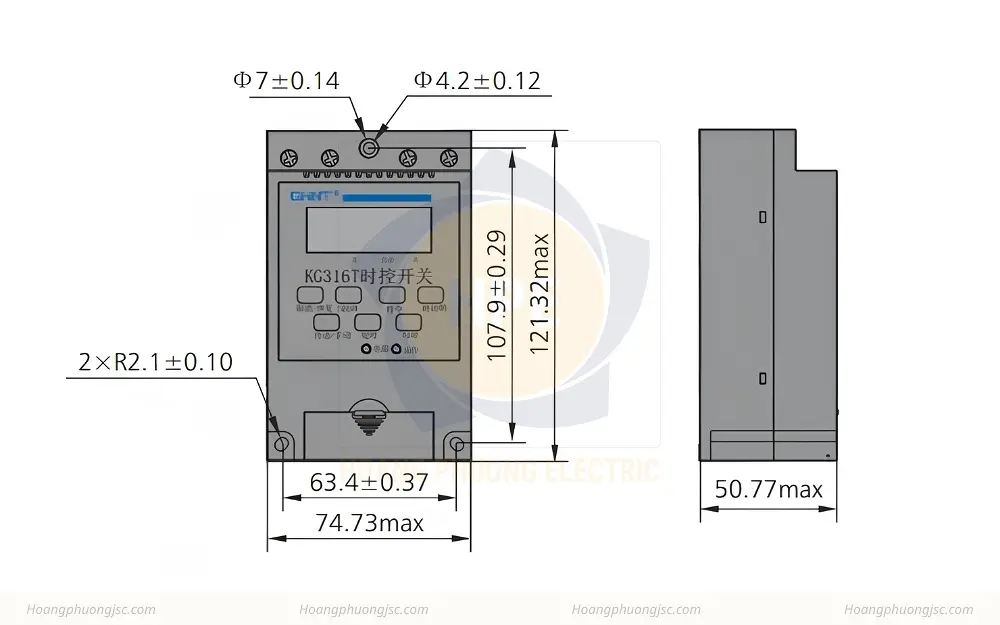

| Kích thước hình học (RxCxS) | 55 x 120 x 51 mm |
3. Sơ đồ đấu nối mạch nhị thứ chuẩn bám tủ
Để thiết bị vận hành kiên cố, triệt tiêu sai số và xung nhiễu điện từ, kỹ sư thực hiện đấu nối theo đúng sơ đồ cấu trúc in trực tiếp trên thân vỏ máy:
-
Đấu nối mạch nguồn vào (POWER): Cấp dây Pha (L) vào chân số 1 và dây Trung tính (N) vào chân số 2 của thiết bị để nuôi mạch nguồn và vi xử lý nội vi hoạt động.
-
Đấu nối mạch ngõ ra tải (LOAD): Thiết bị xuất nguồn trực tiếp từ chân số 3 (dây Pha ra tải) và chân số 4 (dây Trung tính ra tải).
Lưu ý kỹ thuật xung đỉnh: Mặc dù tiếp điểm định mức đạt dải cao 25A (tải trở), nhưng đối với các dòng tải cảm dải rộng như động cơ 3 pha, cụm máy bơm công suất lớn hoặc hệ thống nhiều chấn lưu đèn LED cao áp, chân số 3 và 4 của KG316T Chint bắt buộc phải đấu nối tiếp qua cuộn hút (Coil) của Khởi động từ (Contactor) mạch động lực. Tuyệt đối không đấu trực tiếp vào động cơ dải lớn nhằm triệt tiêu dòng khởi động đỉnh (Inrush Current) làm cháy chảy bong tróc tiếp điểm cơ khí bên trong timer.
4. Ứng dụng tự động hóa công nghiệp và hạ tầng tiêu biểu
Nhờ tiếp điểm 25A chịu tải mạnh mẽ cùng thuật toán lập trình tuần tuần hoàn linh hoạt, bộ hẹn giờ Chint KG316T là giải pháp hàng đầu cho:
-
Điều khiển hệ thống chiếu sáng đô thị và nhà xưởng: Hẹn giờ tự động bật tắt cho mạng lưới đèn đường, đèn LED cao áp chiếu sáng phân xưởng bám sàn, đèn bảng hiệu quảng cáo ngoài trời tấm lớn bám theo khung giờ cố định.
-
Tự động hóa nông nghiệp công nghệ cao bám tủ: Lập trình chu trình kích hoạt trạm bơm nước tưới cây cách nhật, hệ thống tưới phun sương làm mát mái tôn phân xưởng, hoặc điều khiển hệ thống sục khí tạo ô-xy đầm nuôi trồng thủy sản theo ca kíp.
-
Quản lý thiết bị nhiệt và thông gió phân xưởng: Hẹn giờ tắt mở cho hệ thống quạt hút thông gió hành lang, cụm quạt giải nhiệt khoang tủ điện bám ca làm việc, hoặc hệ thống bình nước nóng công nghiệp giúp tiết kiệm điện năng tối đa kịch khung nhà máy.

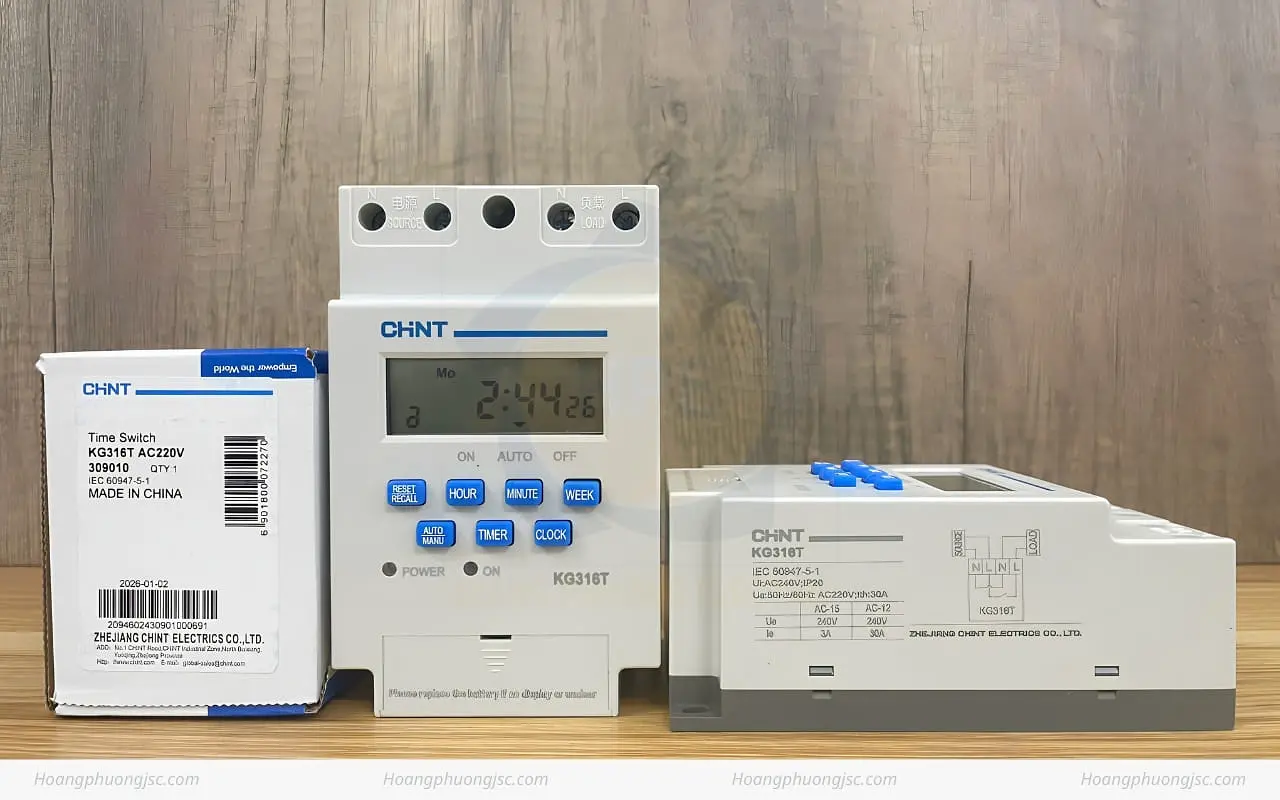

Hình ảnh thực tế bộ công tắc hẹn giờ tự động Chint KG316T
Kết luận
Bộ công tắc hẹn giờ tự động Chint KG316T là giải pháp phần cứng tiêu chuẩn giúp gác cổng và kiểm soát thời gian tự động hệ thống phụ tải hiện trường. Với lợi thế vượt trội từ tiếp điểm chịu tải lớn 25A, khả năng lập trình 16 chu kỳ tuần hoàn linh hoạt, màn hình LCD sắc nét cùng mạch pin dự phòng dài hạn, mã hàng này mang lại phương án công nghệ tối ưu, giúp tinh giản mạch dây nhị thứ, vận hành liên tục không sợ sự cố mất điện lưới và đảm bảo hệ thống máy móc luôn hoạt động chính xác tuyệt đối kịch khung nhà máy.
