1. Tổng quan thiết bị và nguyên lý vận hành
TB38-N OME là dòng công tắc hẹn giờ dạng cơ (Mechanical Time Switch) dải rộng 24 giờ cao cấp, thiết kế chuyên dụng cho các mạch điều khiển tự động hóa bám tủ trong công nghiệp và dân dụng. Thiết bị vận hành dựa trên động cơ thạch anh (Quartz Motor) kết hợp bộ truyền động bánh răng cơ khí độ bền cao, điều khiển trực tiếp vòng xoay đồng hồ hiển thị thời gian thực tế trong ngày.
Điểm bứt phá của mã phần cứng TB38-N nằm ở năng lực gác cổng mạch điện kiên cố nhờ tích hợp viên pin dự phòng dải dài lên tới 300 giờ. Đặc tính này giúp bộ đếm giờ chạy liên tục không ngừng nghỉ ngay cả khi toàn bộ hệ thống phân xưởng gặp sự cố mất điện lưới kịch khung. Với kết cấu cơ khí chắc chắn, thao tác cài đặt chu trình trực quan bằng các thanh gạt (gạt nấc đơn), thiết bị là phương án công nghệ tối ưu giúp tinh giản không gian lắp đặt, triệt tiêu sai số lịch trình và tiết kiệm điện năng tuyệt đối.
2. Đặc tính kỹ thuật công nghệ cốt lõi
Cấu trúc phần cứng và cơ chế đóng cắt của mã TB38-N OME sở hữu những đặc tính kỹ thuật chuyên sâu đáp ứng nghiêm ngặt các quy chuẩn hiện trường:
-
Mạch nguồn tích hợp Pin dự phòng 300 giờ độc lập: Thiết bị được trang bị pin sạc Ni-MH (Nickel-Metal Hydride) nội vi cao cấp. Khi lưới điện tổng bị ngắt, pin sẽ tự động kích hoạt để duy trì chuyển động đếm giờ liên tục của bộ máy cơ học trong suốt 300 giờ (tương đương hơn 12 ngày). Khi có điện trở lại, mạch nguồn thông minh sẽ tự động sạc bù cho viên pin này.
-
Cơ chế cài đặt nấc gạt trực quan với bước mịn 15 phút: Vòng quay đồng hồ trung tâm được phân tách thành 96 nấc gạt (thanh gạt cơ học). Mỗi nấc gạt đại diện cho khoảng thời gian 15 phút. Kỹ sư chỉ cần gạt thanh cơ hướng ra ngoài hoặc vào trong để thiết lập trạng thái Bật (On) hoặc Tắt (Off) cho phụ tải một cách dễ dàng mà không lo bị nhầm lẫn.
-
Tiếp điểm bạc chịu tải dải cao kịch khung 15A: Khác biệt hoàn toàn so với các dòng timer cơ công suất nhỏ thông thường, TB38-N sở hữu bộ tiếp điểm hợp kim bạc cao cấp cho phép chịu dòng tải định mức lên tới 15A (tải trở). Đặc tính này giúp thiết bị trực tiếp đóng cắt cho các dòng đèn chiếu sáng hoặc máy bơm tầm trung dưới 1.5kW mà không bắt buộc phải tốn thêm chi phí lắp khởi động từ phụ trợ.
BẢNG THÔNG SỐ KỸ THUẬT CÔNG TẮC HẸN GIỜ TB38-N OME
| Thuộc tính kỹ thuật (Parameters) | Giá trị đặc tính định mức (Rated Values) |
| Mã sản phẩm (Model Code) | TB38-N (Phiên bản OME cao cấp có pin) |
| Dòng sản phẩm (Line) | Công tắc hẹn giờ cơ học 24 giờ (Timer cơ 24h) |
| Điện áp nguồn cấp (Supply Voltage) | 220V – 240V AC (Tần số tiêu chuẩn: 50/60 Hz) |
| Chu kỳ thiết lập thời gian | Lặp lại liên tục theo chu kỳ 24 giờ hàng ngày |
| Khoảng thời gian cài đặt nhỏ nhất | 15 phút (Bước mịn nấc gạt cơ khí) |
| Số lượng chương trình tối đa | Lập trình tối đa 48 chu kỳ On và 48 chu kỳ Off trong ngày |
| Thời gian lưu trữ pin dự phòng | 300 giờ liên tục sau khi sạc đầy nguồn |
| Cấu trúc tiếp điểm ra | 1 Tiếp điểm thường mở (1 NO) đóng ngắt trực tiếp mạch nguồn |
| Dòng tải định mức tiếp điểm | 15 A tải trở (Resistive) | 10A tải cảm (Inductive) ở 250V AC |
| Sai số thời gian (Accuracy) | Nhỏ hơn hoặc bằng ± 15 giây / tháng (ở nhiệt độ phòng 25°C) |

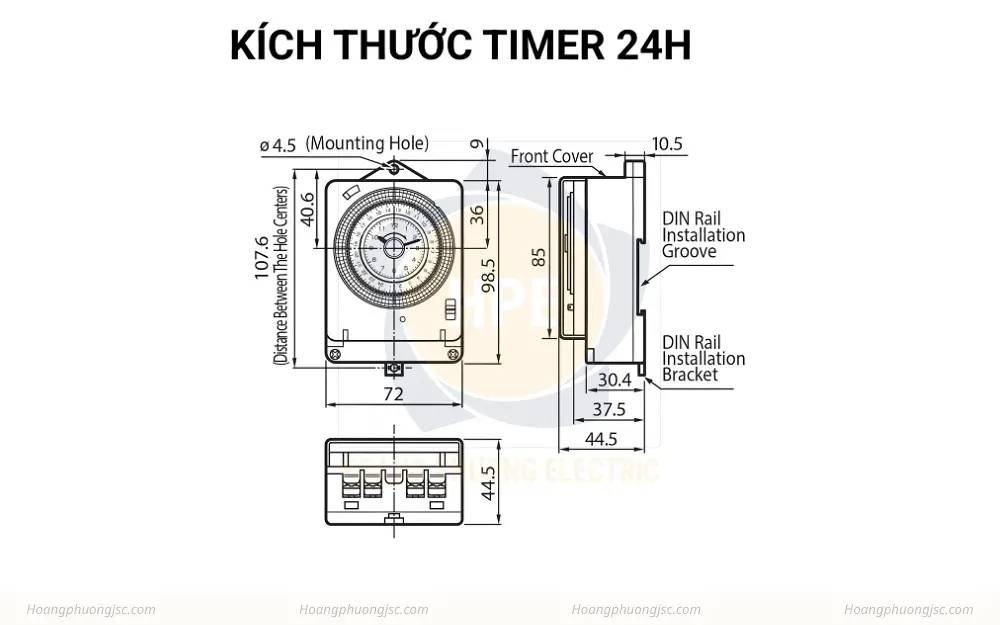

| Kích thước hình học (RxCxS) | 72 x 103 x 48 mm |
| Kiểu lắp đặt cơ khí | Gá vít cố định lên tấm Panel hoặc gài thanh chuẩn DIN Rail 35mm |
3. Sơ đồ đấu nối mạch nhị thứ và thiết lập
Để công tắc hẹn giờ vận hành kiên cố và triệt tiêu nguy cơ mo-ve đánh lửa, kỹ sư thực hiện đấu nối theo quy trình mạch điện chuẩn sau:
-
Đấu nối nguồn cấp (Power Input): Đấu dây Pha (L) và dây Trung tính (N) của lưới điện xoay chiều 220V vào hai cực cấp nguồn của cuộn hút motor thạch anh (ký hiệu S1 và S2 hoặc chân nguồn trên vỏ bọc nhựa).
-
Đấu nối mạch lực điều khiển (Load): Tiếp điểm đầu ra (ký hiệu L1 và L2) hoạt động như một công tắc nối tiếp. Dây pha (L) sau khi đi vào chân vào tiếp điểm sẽ đi ra chân còn lại để cấp thẳng ra phụ tải (Đèn, quạt, van điện từ).
-
Khuyến nghị kỹ thuật: Đối với các phụ tải động cơ ba pha công suất lớn hoặc cụm máy bơm dải cao, ngõ ra của TB38-N phải được đấu nối tiếp để điều khiển cuộn hút (Coil) của Khởi động từ (Contactor), tránh xung đỉnh dòng khởi động làm cháy chảy tiếp điểm cơ khí bên trong timer.
4. Ứng dụng tự động hóa công nghiệp và dân dụng tiêu biểu
Nhờ tích hợp động cơ thạch anh bền bỉ, tiếp điểm 15A chịu tải cao và viên pin dự phòng 300h bứt phá, bộ hẹn giờ TB38-N OME được ứng dụng rộng rãi:
-
Kiểm soát hệ thống chiếu sáng công cộng và nhà xưởng: Hẹn giờ tự động bật tắt cho hệ thống đèn đường, đèn cao áp phân xưởng, đèn chiếu sáng bảng hiệu quảng cáo tấm lớn, đèn LED trang trí tòa nhà theo khung giờ cố định mỗi ngày.
-
Tự động hóa hệ thống tưới tiêu và chăn nuôi: Lập trình thời gian kích hoạt các trạm bơm nước tưới cây cách nhật, hệ thống tưới phun sương làm mát mái tôn nhà xưởng, hoặc điều khiển máy sục khí tạo ô-xy định kỳ trong nuôi trồng thủy sản.
-
Quản lý thiết bị nhiệt và thông gió bám sàn: Hẹn giờ tắt mở cho hệ thống bình nước nóng công nghiệp, quạt hút thông gió hành lang, điều hòa không khí khoang tủ điện bám ca làm việc giúp ngăn chặn tối đa hao phí năng lượng điện.
Kết luận
Rơ-le thời gian 24h TB38-N OME là giải pháp phần cứng tiêu chuẩn giúp gác cổng và kiểm soát thời gian tự động hóa hệ thống phụ tải. Với thiết kế nấc gạt cơ học bền bỉ, bước chỉnh mịn 15 phút, tiếp điểm bạc 15A kiên cố cùng mạch nguồn tích hợp pin dự phòng dài hạn lên đến 300 giờ, mã hàng này mang lại phương án công nghệ tối ưu, giúp đơn giản hóa sơ đồ đấu nối, vận hành ổn định không sợ mất điện lưới và đảm bảo hệ thống điện bệ máy luôn hoạt động chính xác tuyệt đối kịch khung nhà máy.
Hãy liên hệ ngay cho chúng tôi để mua được rơ le thời gian 24h chính hãng với giá cả tốt nhất.
