Cầu chia nguồn TE Connectivity ENTRELEC DBL 80A–550A – Bộ phân chia nguồn TE cho tủ điện
Cầu chia nguồn TE Connectivity ENTRELEC DBL 80A–550A
Cầu chia nguồn TE, hay bộ phân chia nguồn TE, là giải pháp phân phối điện chuyên dụng trong tủ điện. Dòng sản phẩm có tên đầy đủ TE Connectivity ENTRELEC DBL Power Distribution Blocks.
Thay vì đấu nhiều dây vào cùng một điểm nguồn, DBL giúp phân chia nguồn thành nhiều nhánh riêng biệt. Cách bố trí này giúp tủ điện gọn hơn. Việc thi công, kiểm tra và bảo trì cũng thuận tiện hơn.
Dòng ENTRELEC DBL có nhiều kích thước và cấu hình. Dải sản phẩm đáp ứng dòng điện từ 80A đến 550A. Theo tài liệu kỹ thuật, DBL hỗ trợ điện áp đến 1000VAC và 1500VDC theo IEC.
Đây là giải pháp đáng chú ý cho tủ điện công nghiệp, máy móc, HVAC, PDU và hệ thống điện mặt trời.
Cầu chia nguồn TE là gì?
Cầu chia nguồn TE Connectivity là thiết bị dùng để phân phối điện từ một hoặc nhiều đầu vào sang nhiều đầu ra.
Trong tiếng Anh, nhóm sản phẩm này được gọi là Power Distribution Blocks. ENTRELEC sử dụng tên DBL Series cho dòng sản phẩm phân phối nguồn này.
Ví dụ, nguồn sau MCCB có thể được đưa vào DBL. Từ DBL, nguồn tiếp tục được phân phối đến nhiều nhánh tải khác nhau.
Giải pháp này hạn chế việc đưa quá nhiều dây dẫn vào cùng một đầu cực của thiết bị đóng cắt. Hệ thống dây điện cũng trở nên rõ ràng hơn.
Vì vậy, trên thị trường Việt Nam có thể gặp nhiều cách gọi như cầu chia nguồn TE, bộ phân chia nguồn TE, cầu đấu chia nguồn TE hoặc cầu chia nguồn ENTRELEC DBL.
TE Connectivity, ENTRELEC và DBL có quan hệ như thế nào?
Ba tên gọi này có vai trò khác nhau.
TE Connectivity là tập đoàn sở hữu thương hiệu sản phẩm ENTRELEC hiện nay. ENTRELEC là thương hiệu chuyên về các giải pháp đấu nối điện. Trong khi đó, DBL là dòng Power Distribution Blocks.
Có thể hiểu đơn giản:
TE Connectivity → ENTRELEC → DBL Power Distribution Blocks.
Do đó, cách gọi đầy đủ và rõ ràng là:
Cầu chia nguồn TE Connectivity – ENTRELEC DBL Power Distribution Blocks.
Khi tìm kiếm mã hàng, nên sử dụng cả ENTRELEC và DBL. Điều này giúp xác định đúng dòng sản phẩm cần mua.
Ưu điểm của bộ phân chia nguồn TE ENTRELEC DBL
Một lợi thế quan trọng của DBL là khả năng tối ưu không gian trong tủ điện.
Theo tài liệu của dòng sản phẩm, giải pháp DBL có thể giúp tiết kiệm tới 50% không gian DIN Rail. Thời gian lắp ráp có thể giảm tới 80% so với phương án phân phối nguồn truyền thống được nhà sản xuất dùng để so sánh.
DBL còn có thiết kế module. Các khối có thể được bố trí linh hoạt tùy yêu cầu của hệ thống.
Sản phẩm hỗ trợ dây dẫn đồng và dây nhôm. Điều này mở rộng phạm vi sử dụng trong nhiều hệ thống phân phối điện.
Nắp che giúp bảo vệ khu vực đấu nối. Các vị trí dây cũng có thể được đánh dấu để thuận tiện khi vận hành và bảo dưỡng.
Các dòng cầu chia nguồn TE DBL phổ biến
ENTRELEC DBL có nhiều model. Các dòng cơ bản gồm DBL80, DBL125, DBL160, DBL175, DBL250 và DBL400. Ngoài ra còn có những phiên bản dành cho yêu cầu đấu nối đặc biệt.
Dựa trên bảng sản phẩm bạn cung cấp, một số model phổ biến có thông số như sau:
| Model | Mã sản phẩm | Kết nối | Dòng tối đa |
|---|---|---|---|
| DBL80 | 1SNL308010R0000 | 7 điểm: 3 vào, 4 ra | 80A |
| DBL125 | 1SNL312510R0000 | 8 điểm kết nối | 125A |
| DBL160 | 1SNL316010R0000 | 8 điểm kết nối | 160A |
| DBL175 | 1SNL317510R0000 | 12 điểm: 2 vào, 10 ra | 175A |
| DBL250 | 1SNL325010R0000 | 12 điểm kết nối | 250A |
| DBL400 | 1SNL340010R0000 | 12 điểm kết nối | 400A |
Ngoài các model trên, toàn bộ DBL Series có phạm vi sản phẩm đến 550A.
Cầu chia nguồn TE DBL80 – 80A
DBL80 phù hợp với những hệ thống cần bộ phân phối nguồn nhỏ gọn.
Model 1SNL308010R0000 có 7 điểm kết nối. Cấu hình gồm 3 đầu vào cho dây 2,5–16 mm² và 4 đầu ra cho dây 2,5–6 mm².
Dòng điện tối đa theo bảng sản phẩm là 80A.
DBL80 phù hợp với các tủ điện nhỏ hoặc những nhánh phụ trợ cần chia nguồn gọn trên DIN Rail.
Cầu chia nguồn TE DBL125 và DBL160

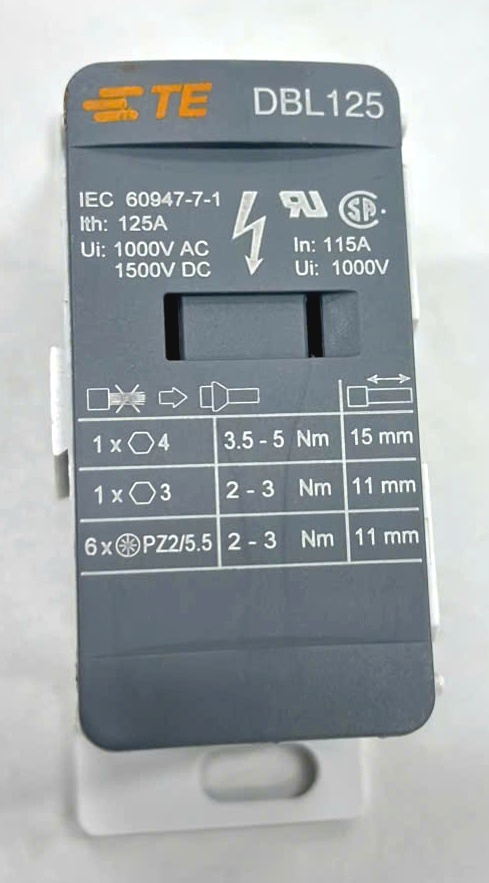

DBL125 – 1SNL312510R0000 có dòng tối đa 125A. Thiết bị có 8 điểm kết nối. Đầu vào hỗ trợ tiết diện 10–35 mm².
DBL160 – 1SNL316010R0000 nâng dòng tối đa lên 160A. Đầu vào hỗ trợ dây 16–50 mm².
Hai dòng này phù hợp với nhiều tủ điều khiển và tủ phân phối. Người thiết kế có thể lựa chọn theo dòng tải và tiết diện dây thực tế.
DBL175, DBL250 và DBL400
Khi yêu cầu dòng điện lớn hơn, có thể tham khảo DBL175, DBL250 và DBL400.
DBL175 có 12 điểm kết nối. Cấu hình gồm 2 đầu vào 10–50 mm² và 10 đầu ra 2,5–16 mm².

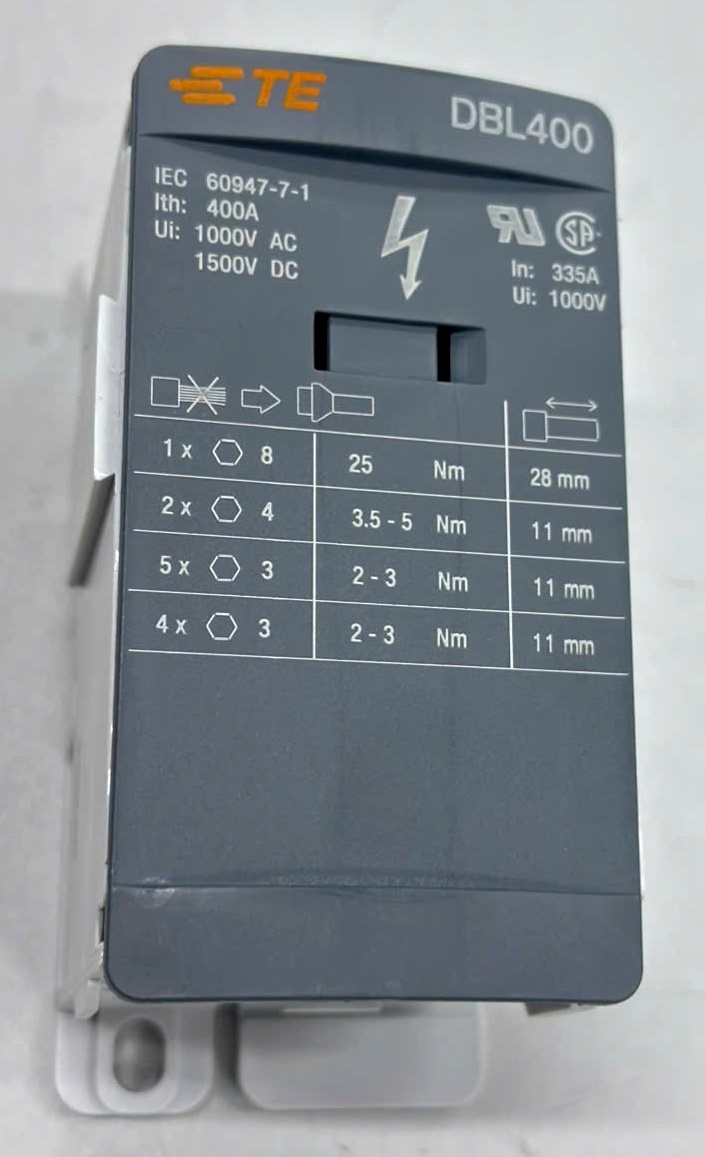

DBL250 hỗ trợ đầu vào tới 35–95 mm². Trong khi đó, DBL400 hỗ trợ đầu vào tới 95–150 mm² theo bảng sản phẩm bạn cung cấp.
Các đầu ra có nhiều dải tiết diện khác nhau. Nhờ đó, một nguồn lớn có thể được phân phối đến nhiều nhánh nhỏ hơn.
Bộ phân chia nguồn TE giúp tủ điện gọn hơn như thế nào?
Trong tủ điện, nguồn sau MCCB thường cần cấp cho nhiều thiết bị.
Nếu sử dụng phương pháp đấu nối truyền thống, kỹ thuật viên có thể cần thêm thanh phân phối, đầu cos và các phụ kiện khác. Khi số nhánh tăng, không gian đấu dây cũng trở nên phức tạp.
Bộ phân chia nguồn TE tạo một điểm phân phối tập trung.
Nguồn chính đi vào DBL. Các nhánh nguồn được đưa ra từ những terminal riêng biệt. Nhờ đó, việc nhận diện từng đường dây dễ hơn.
Thiết kế lắp DIN Rail cũng giúp DBL đồng bộ với nhiều thiết bị trong tủ.
Lắp ghép và mở rộng linh hoạt

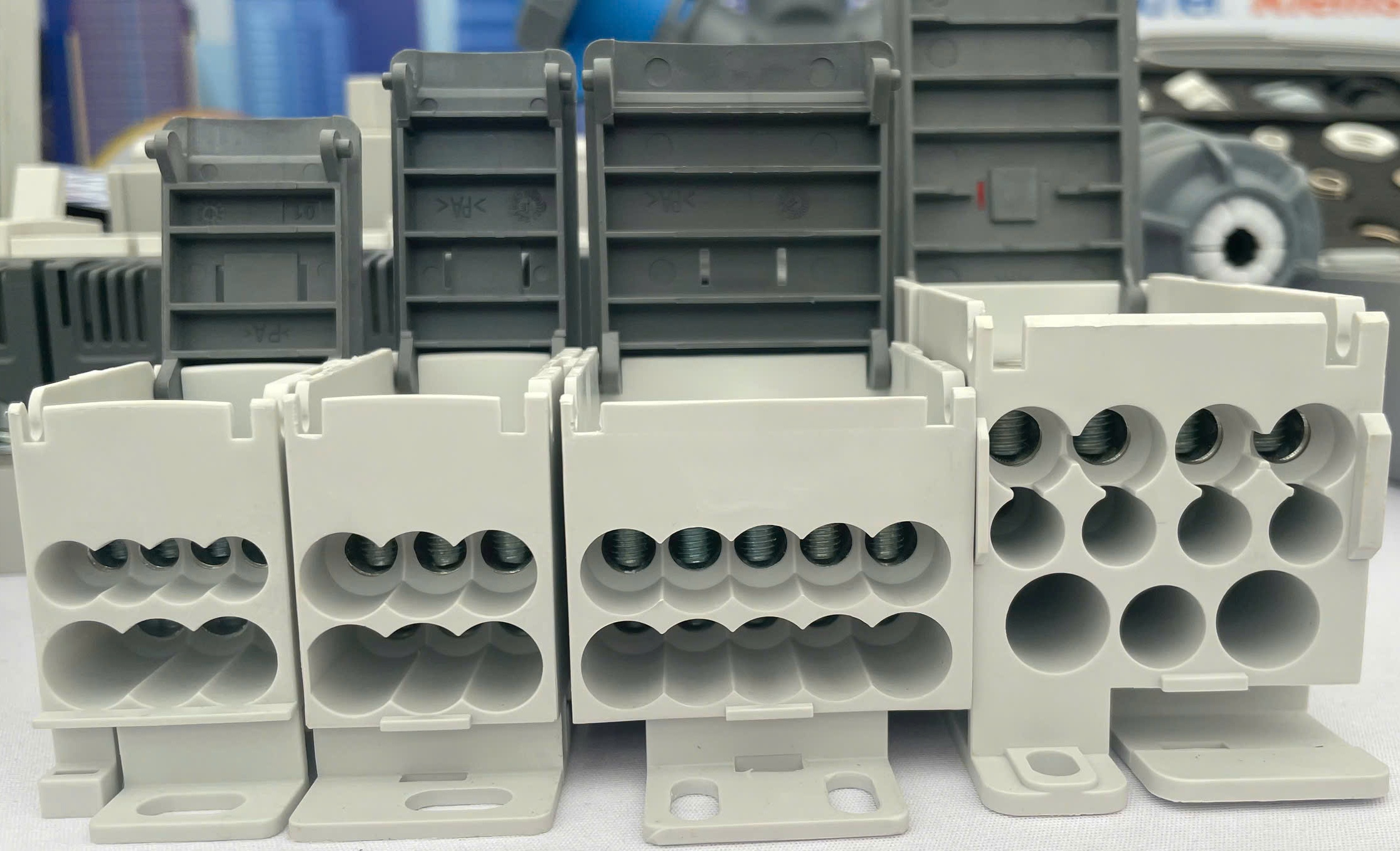

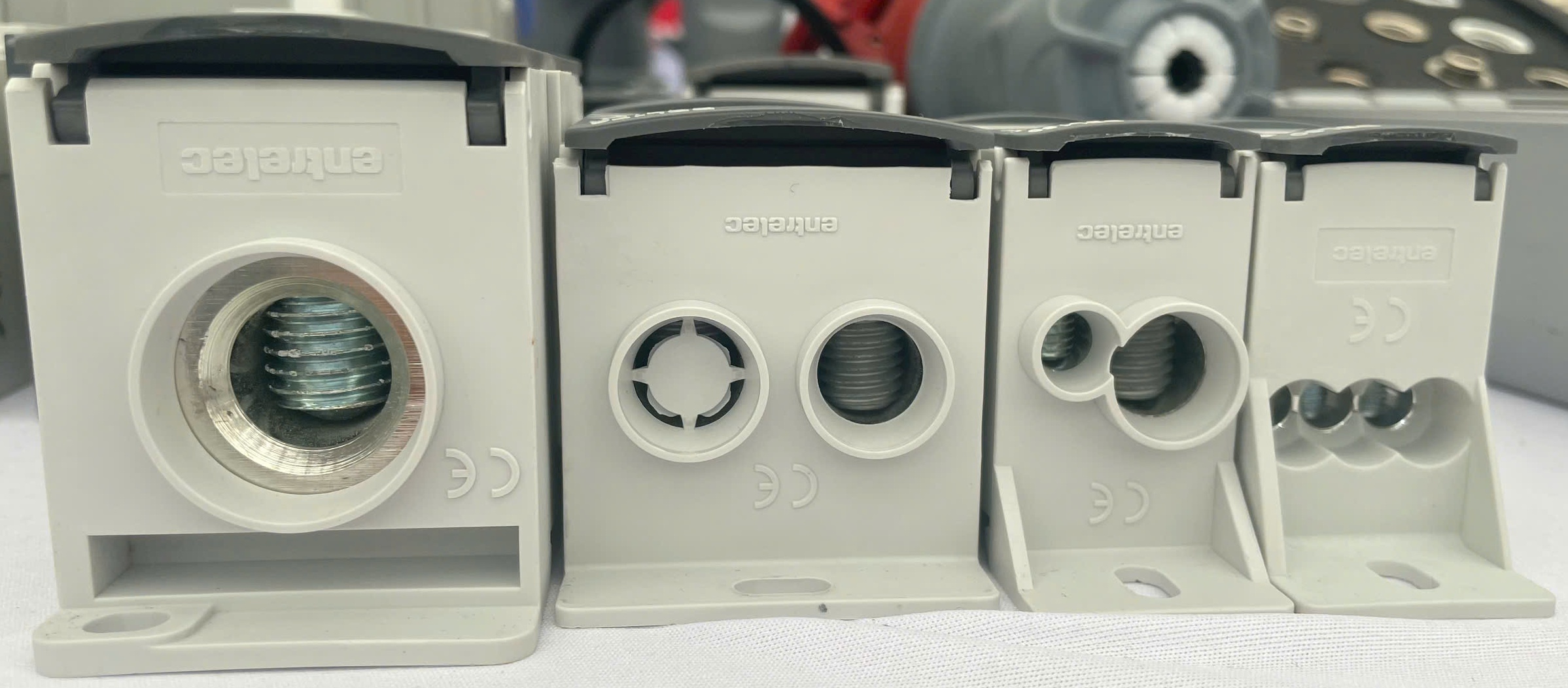

Một đặc điểm đáng chú ý của DBL là khả năng bố trí các block cạnh nhau.

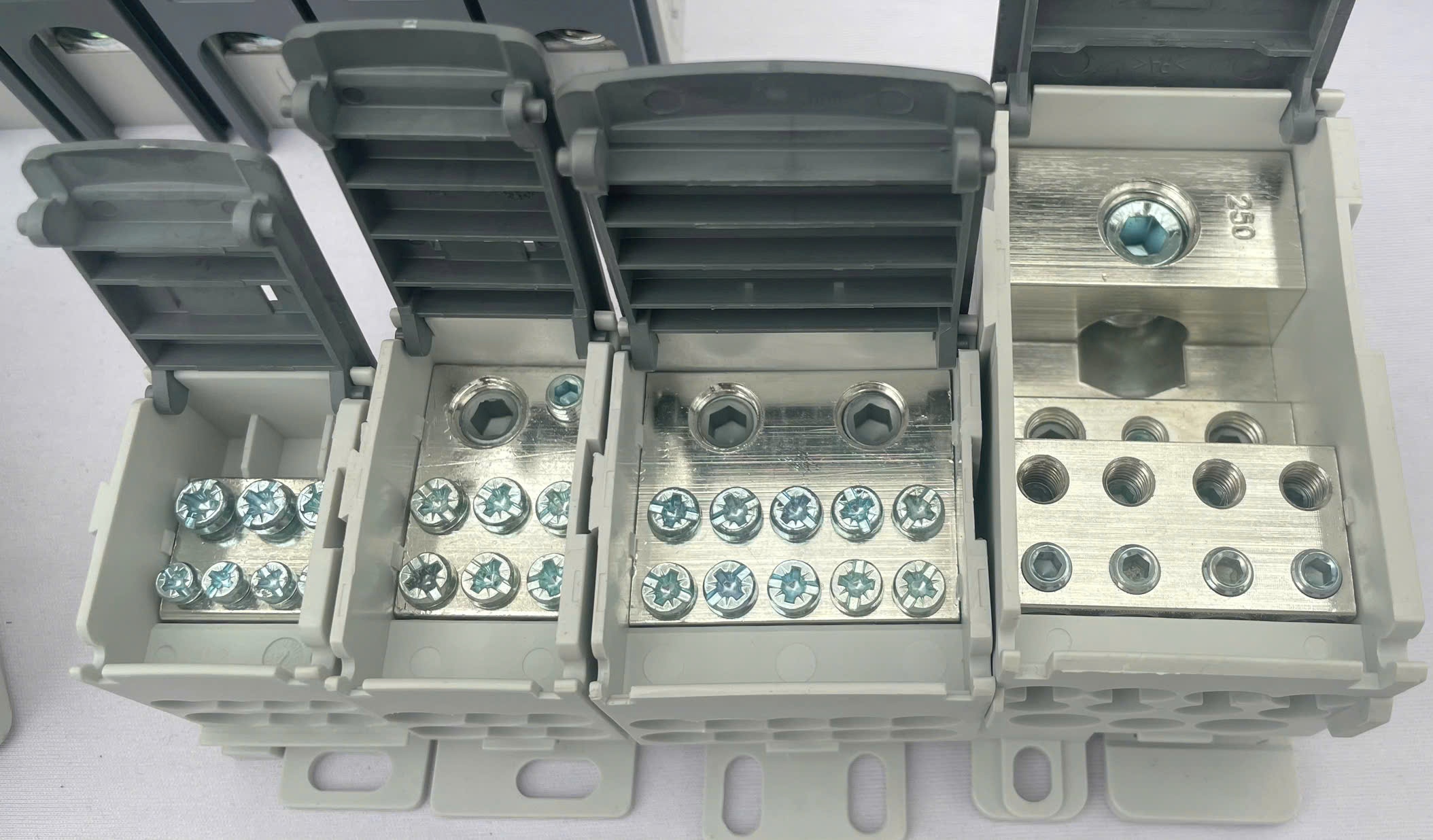

Tài liệu sản phẩm thể hiện cơ cấu liên kết giữa các khối. Cách thiết kế này hỗ trợ xây dựng hệ phân phối nhiều cực.
Nhà sản xuất cũng cung cấp giải pháp jumper giữa các block. Nhờ đó, số lượng đầu ra có thể được mở rộng theo cấu hình phù hợp.
Các nhãn như L1, L2, L3, N, PE, + và – giúp nhận diện đường điện rõ ràng hơn.
Cầu chia nguồn TE cho nguồn AC và DC
DBL không chỉ được sử dụng cho điện xoay chiều.
Theo thông số IEC, dòng sản phẩm hỗ trợ đến 1000VAC / 1500VDC. Theo UL, mức công bố là 600VAC / 1000VDC.
Điều này giúp ENTRELEC DBL có phạm vi ứng dụng rộng.
Với hệ thống AC, sản phẩm có thể tham gia phân phối nguồn trong tủ điện. Với DC, cần lựa chọn đúng model và thông số theo thiết kế.
DBL400-PV – Bộ phân chia nguồn TE cho Solar
ENTRELEC còn có DBL400-PV dành cho ứng dụng quang điện.
Theo catalogue, phiên bản này có thể gom tới 12 PV strings.
Đây là điểm đáng chú ý với các tủ DC và hệ thống Solar PV.
Tuy nhiên, ứng dụng điện mặt trời cần kiểm tra kỹ điện áp DC, dòng điện và cấu hình chuỗi. Không nên thay thế giữa các model DBL chỉ dựa trên hình dáng bên ngoài.
Ứng dụng của cầu chia nguồn TE Connectivity
Cầu chia nguồn ENTRELEC DBL có thể được sử dụng trong nhiều loại hệ thống. Catalogue đề cập các ứng dụng như máy móc, HVAC, PDU, tủ điện thương mại và Solar PV.
Trong thực tế thiết kế tủ, DBL có thể đóng vai trò điểm phân phối giữa nguồn chính và các nhánh tải.
Thiết bị đặc biệt hữu ích khi cần nhiều đầu ra nhưng không muốn hệ thống dây trở nên phức tạp.
Khả năng sử dụng dây đồng và nhôm cũng giúp DBL linh hoạt hơn với nhiều dự án.
Cách chọn cầu chia nguồn TE phù hợp
Không nên chọn cầu chia nguồn TE chỉ dựa vào dòng định mức.
Trước tiên, cần xác định dòng tải tối đa. Sau đó kiểm tra điện áp AC hoặc DC của hệ thống.
Tiếp theo là tiết diện dây đầu vào. Đây là thông số rất quan trọng vì DBL80, DBL125, DBL160 và DBL400 có khả năng nhận dây khác nhau.
Cuối cùng, cần xác định số nhánh đầu ra và tiết diện của từng nhánh.
Ví dụ, DBL400 có thể phù hợp về dòng điện. Tuy nhiên, người dùng vẫn phải kiểm tra dây đầu vào và các đầu ra có phù hợp với thiết kế hay không.
Tải tài liệu Cầu chia nguồn TE
Mua cầu chia nguồn TE Connectivity ENTRELEC DBL chính hãng ở đâu?
Hoàng Phương JSC cung cấp cầu chia nguồn TE Connectivity – ENTRELEC DBL Power Distribution Blocks cho khách hàng và dự án tại Việt Nam.
Các dòng phổ biến gồm DBL80, DBL125, DBL160, DBL175, DBL250, DBL400 và nhiều cấu hình DBL khác.
Khách hàng có thể gửi mã sản phẩm hoặc bản vẽ tủ điện. Hoàng Phương JSC hỗ trợ kiểm tra dòng điện, tiết diện dây, số đầu vào và số đầu ra phù hợp.
Đơn vị cũng hỗ trợ tra mã kỹ thuật và lựa chọn thiết bị cho tủ điện. Hàng được hỗ trợ giao tại Hà Nội, TP.HCM và trên toàn quốc.
Website: Hoangphuongjsc.com
Cầu chia nguồn TE, hay bộ phân chia nguồn TE, thuộc dòng TE Connectivity ENTRELEC DBL Power Distribution Blocks. Đây là giải pháp giúp phân phối nguồn gọn gàng trong tủ điện.
Dòng DBL có phạm vi từ 80A đến 550A. Sản phẩm hỗ trợ điện áp cao và nhiều cấu hình kết nối. Khả năng sử dụng dây đồng hoặc nhôm giúp tăng tính linh hoạt.
Từ DBL80 đến DBL400 và các phiên bản chuyên dụng, người dùng có thể lựa chọn theo từng hệ thống. Với Solar PV, DBL400-PV là một cấu hình đáng chú ý.
Khi chọn sản phẩm, hãy kiểm tra đồng thời dòng điện, điện áp, tiết diện dây và số lượng đầu ra. Đây là cách lựa chọn cầu chia nguồn ENTRELEC DBL phù hợp và an toàn cho hệ thống.
