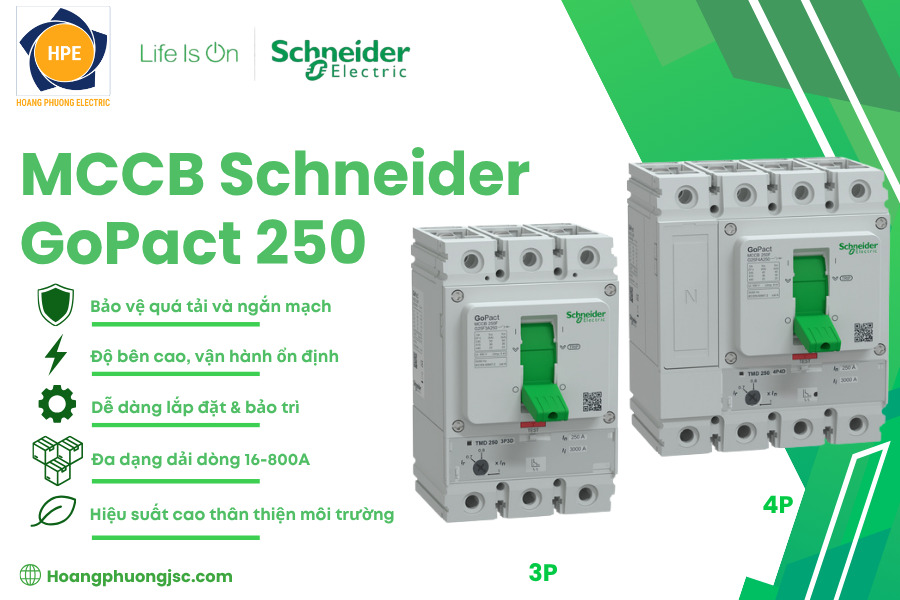

Aptomat khối Schneider MCCB G25B3A160
G25B3A160 Schneider được thiết kế cho các mạch phân phối điện hạ áp cần bảo vệ quá tải và ngắn mạch với dòng định mức 160A. Đây là phiên bản 3P3D, nghĩa là MCCB có 3 cực và cả 3 cực đều được phát hiện dòng điện, phù hợp với các mạch phân phối điện 3 pha.
G25B3A160 sử dụng bộ bảo vệ TMD Adjustable, cho phép chỉnh định dòng bảo vệ nhiệt trong khoảng 0,8–1,0 × In. Với In = 160A, dòng bảo vệ nhiệt có thể điều chỉnh từ 128A–160A, phù hợp với các mạch phân phối điện 3 pha có dòng tải tương ứng. Khả năng cắt của phiên bản GoPact 250B đạt 25kA tại 415VAC.
Đặc tính kỹ thuật của MCCB Gopact G25B3A160
| Thông số | G25B3A160 Schneider |
|---|---|
| Dòng sản phẩm | GoPact MCCB 250 |
| Mã sản phẩm | G25B3A160 |
| Cấu hình | 3P3D |
| Dòng định mức In | 160A |
| Khả năng cắt Icu | 25kA tại 415VAC |
| Bộ bảo vệ | TMD Adjustable |
| Bảo vệ nhiệt Ir | 0,8–1,0 × In = 128–160A |
| Điện áp vận hành Ue | 415VAC |
| Tần số | 50/60Hz |
| Kích thước (H × W × D) | 130 × 105 × 90mm |
Ưu điểm vượt trội của Aptomat khối 4P 40A 36kA G25B3A160
| Khả năng bảo vệ mạnh mẽ | Khả năng cắt 25kA tại 415VAC, bảo vệ mạch trước sự cố quá tải và ngắn mạch. |
| Bảo vệ nhiệt linh hoạt | TMD Adjustable, cho phép chỉnh định Ir 112–160A theo dòng tải thực tế. |
| Cấu hình 3P3D | 3 cực, phù hợp cho các mạch phân phối điện 3 pha. |
| Thiết kế phù hợp tủ điện | Kích thước khoảng 165 × 105 × 90mm (H × W × D), thuận tiện bố trí trong tủ điện hạ áp. |
| Hỗ trợ nhiều phụ kiện | Có thể kết hợp MX, MN, OF, SD, tay xoay và các phụ kiện phù hợp. |
| Dòng GoPact 250 | Thiết bị thuộc dòng MCCB GoPact 250, đáp ứng nhu cầu bảo vệ và phân phối điện hạ áp. |
Kích thước và hướng dẫn lắp đặt MCCB Schneider Gopact 250
Ứng dụng của MCCB G25B3A160
| Tủ điện phân phối hạ áp. |
| Tủ điện điều khiển và cấp nguồn cho thiết bị. |
| Các nhánh cấp điện 3 pha có dòng tải phù hợp với MCCB 160A. |
| Hệ thống phân phối điện trong công trình thương mại và công nghiệp. |
| Tủ điện cho nhà xưởng và khu vực sản xuất. |
| Mạch cần bảo vệ quá tải và ngắn mạch bằng MCCB G25B3A160. |
| Các ứng dụng yêu cầu khả năng cắt 25kA tại 415VAC. |
Bộ ngắt mạch vỏ đúc GoPact MCCB – Schneider Electric Việt Nam
Hướng dẫn đấu cáp và lắp đặt Aptomat GoPact MCCB Schneider Electric Việt Nam
Phụ kiện cho MCCB Schneider GoPact 250
- MX: cuộn cắt từ xa – Shunt Trip.
- MN: cuộn bảo vệ thấp áp – Undervoltage Release.
- OF: tiếp điểm phụ.
- SD: tiếp điểm báo sự cố/tác động bảo vệ.
- Tay xoay trực tiếp.
- Tay xoay kéo dài.
- Terminal shield.
- Phase barrier.
Hướng dẫn lựa chọn MCCB Gopact
| 1. Dòng tải | Dòng làm việc của mạch | Chọn In phù hợp với dòng tải thiết kế |
| 2. Điện áp | Điện áp mạch | Chọn MCCB có Ue ≥ điện áp hệ thống |
| 3. Dòng ngắn mạch | Dòng ngắn mạch dự kiến | Chọn Icu/Ics ≥ dòng ngắn mạch tại điểm lắp đặt |
| 4. Số cực | Kiểu hệ thống điện | 3P3D cho 3 pha; 4P4D khi cần bảo vệ cả dây trung tính |
| 5. Bảo vệ nhiệt | Cố định hay cần điều chỉnh | Fixed: 1,0 × In; Adjustable: 0,8–1,0 × In |
| 6. Kích thước | Không gian trong tủ | Kiểm tra kích thước MCCB + dây dẫn + phụ kiện |
Ví dụ: Nếu mạch có dòng tải khoảng 160A, điện áp 415VAC, dòng ngắn mạch dự kiến không vượt quá 25kA và cần cấu hình 3P3D, có thể lựa chọn G25B3A160: 160A – 415VAC – 25kA – TMD Adjustable – Ir 112–160A.
Các mã MCCB GoPact 250 liên quan
