Bộ nguồn Schneider Modicon – Nguồn 24VDC, 12VDC, 48VDC cho tủ điện
Bộ nguồn Schneider Modicon là nhóm thiết bị chuyển đổi và cấp nguồn DC được sử dụng trong tủ điện điều khiển, hệ thống PLC, máy móc và dây chuyền tự động hóa. Schneider Electric phát triển nhiều dòng nguồn với thiết kế, điện áp đầu ra và công suất khác nhau, giúp kỹ sư dễ lựa chọn theo từng yêu cầu thực tế.
- Các dòng phổ biến gồm Modicon ABLM, Modicon ABLS, Modicon ABLP, ABL2K và Modicon ABL8 Universal.
- Trong đó, nguồn 24VDC được sử dụng rộng rãi để cấp điện cho PLC, relay, cảm biến, HMI và nhiều thiết bị điều khiển.
- Ngoài 24VDC, một số dòng còn có lựa chọn 5VDC, 12VDC hoặc 48VDC.
- Với danh mục sản phẩm đa dạng, bộ nguồn Schneider có thể đáp ứng từ các tủ điều khiển nhỏ đến hệ thống tự động hóa công nghiệp yêu cầu công suất lớn, đồng thời thuận tiện cho việc lắp đặt, bảo trì và thay thế thiết bị.
Các dòng bộ nguồn Schneider Modicon phổ biến
Danh mục bộ nguồn Schneider Modicon khá rộng. Thay vì chỉ phân loại theo công suất, người dùng nên xác định kiểu lắp đặt, điện áp đầu ra và thiết bị cần cấp nguồn. Với tủ điện công nghiệp, nguồn thường được lựa chọn dựa trên tổng công suất của PLC, HMI, cảm biến, relay và các thiết bị điều khiển khác.
| Modicon ABLM | Modicon ABLS | Modicon ABLP | ABL2K | Modicon ABL8 Universal |
|---|---|---|---|---|
| Nguồn mô-đun nhỏ gọn | Nhiều lựa chọn 12V, 24V và 48VDC | Nguồn gắn bảng điều khiển | Dòng nguồn 24VDC | Phù hợp ứng dụng công nghiệp công suất lớn |
Ưu điểm nổi bật của bộ nguồn Schneider
Đa dạng lựa chọn: Schneider có nhiều dòng nguồn khác nhau, giúp đáp ứng từ mạch điều khiển nhỏ đến hệ thống tự động hóa có yêu cầu công suất cao.
Phù hợp tủ điện công nghiệp: Nhiều model được thiết kế để lắp trong tủ điều khiển, tủ PLC và các hệ thống máy công nghiệp.
Nhiều mức điện áp DC: Tùy dòng sản phẩm, người dùng có thể lựa chọn các mức điện áp đầu ra như 5VDC, 12VDC, 24VDC hoặc 48VDC.
Thuận tiện khi thay thế: Một số dòng Modicon mới được Schneider sử dụng để thay thế các mã Phaseo ABL7/ABL8 trước đây. Vì vậy, khi thay nguồn cũ cần đối chiếu mã tương đương trước khi đặt hàng.
Bộ nguồn Schneider 1 pha ABLS – Main 369
Bộ nguồn Schneider 1 pha ABLS là dòng nguồn công nghiệp sử dụng điện áp đầu vào 100–240VAC, thiết kế lắp trên DIN rail và có cấp bảo vệ IP20. Dòng sản phẩm cung cấp nhiều lựa chọn điện áp đầu ra gồm 12VDC, 24VDC và 48VDC, với công suất từ 75W đến 480W.
Nhờ dải công suất rộng, bộ nguồn ABLS có thể sử dụng trong tủ điện điều khiển, hệ thống PLC, cảm biến, relay, thiết bị đo lường và các hệ thống tự động hóa công nghiệp. Khi lựa chọn, cần căn cứ vào điện áp DC yêu cầu, tổng công suất tải và dòng tiêu thụ của thiết bị.
Bảng mã bộ nguồn Schneider ABLS 1 pha
| Mã hàng | Điện áp vào | Điện áp ra | Công suất | Cấp bảo vệ | Lắp đặt |
|---|---|---|---|---|---|
| ABLS1A12060E | 100–240VAC | 12VDC | 75W | IP20 | DIN rail |
| ABLS1A12100E | 100–240VAC | 12VDC | 120W | IP20 | DIN rail |
| ABLS1A24030E | 100–240VAC | 24VDC | 75W | IP20 | DIN rail |
| ABLS1A24050E | 100–240VAC | 24VDC | 120W | IP20 | DIN rail |
| ABLS1A24100E | 100–240VAC | 24VDC | 240W | IP20 | DIN rail |
| ABLS1A24200E | 100–240VAC | 24VDC | 480W | IP20 | DIN rail |
| ABLS1A48100E | 100–240VAC | 48VDC | 480W | IP20 | DIN rail |

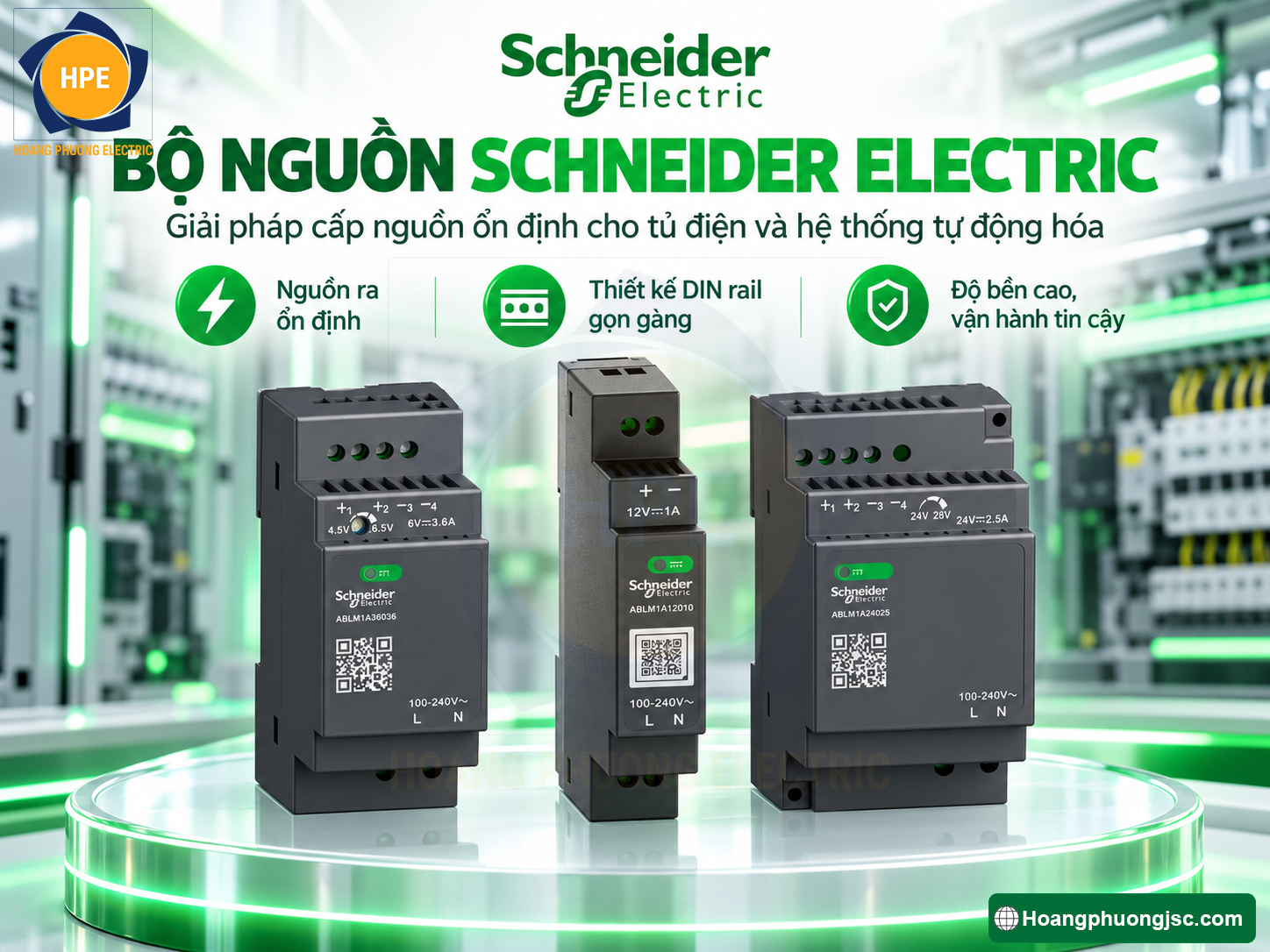

Modicon ABLM phù hợp với những ứng dụng cần nguồn có kích thước nhỏ gọn. Theo danh mục Schneider, dòng này có nhiều lựa chọn điện áp và công suất.
| Điện áp ra | Công suất | Dòng định mức | Mã hàng |
|---|---|---|---|
| 5VDC | 18W | 3.6A | ABLM1A05036 |
| 12VDC | 12W | 1A | ABLM1A12010 |
| 12VDC | 25W | 2.1A | ABLM1A12021 |
| 12VDC | 50W | 4.17A | ABLM1A12042 |
| 24VDC | 10W | 0.42A | ABLM1A24004 |
| 24VDC | 15W | 0.625A | ABLM1A24006 |
| 24VDC | 30W | 1.25A | ABLM1A24012 |
| 24VDC | 60W | 2.5A | ABLM1A24025 |
Mã Phaseo cũ thay bằng Modicon ABLM
Đây là phần nên thể hiện rõ trên website vì nhiều khách hàng vẫn tìm kiếm bằng mã nguồn Schneider Phaseo cũ.
| Mã Schneider cũ | Mã Modicon ABLM thay thế |
|---|---|
| ABL8MEM24003 | ABLM1A24004 |
| ABL8MEM24006 | ABLM1A24006 |
| ABL8MEM05040 | ABLM1A05036 |
| ABL8MEM12020 | ABLM1A12021 |
| ABL8MEM05012 | ABLM1A05036 |
| ABL7RM24025 | ABLM1A24025 |

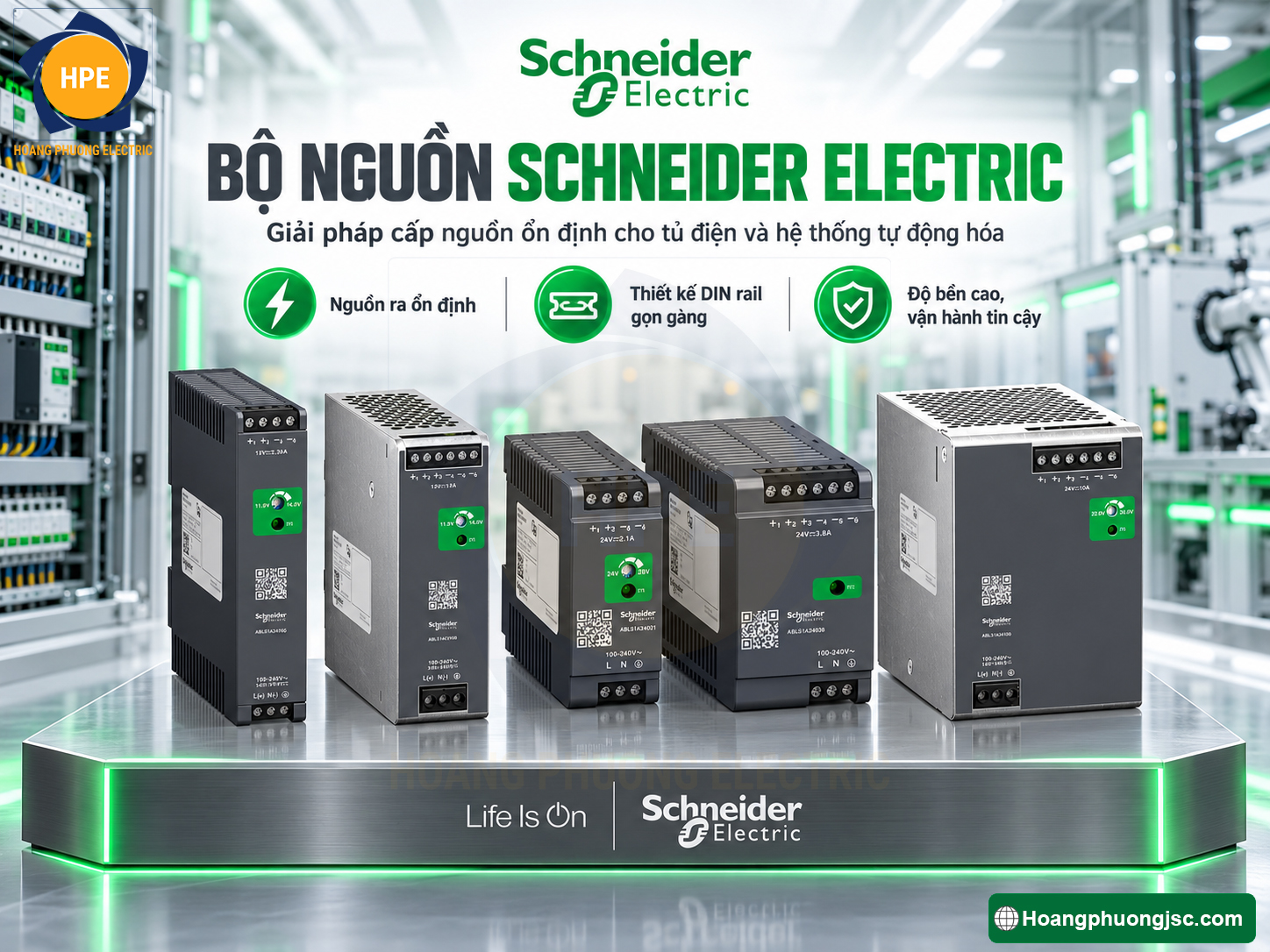

Modicon ABLS – Bộ nguồn được tối ưu hóa
Dòng Modicon ABLS có dải công suất rộng hơn và nhiều lựa chọn điện áp đầu ra. Đây là nhóm phù hợp với nhiều tủ điện điều khiển và hệ thống tự động hóa.
| Điện áp ra | Công suất | Dòng định mức | Mã hàng |
|---|---|---|---|
| 12VDC | 75W | 6.25A | ABLS1A12062 |
| 12VDC | 120W | 10A | ABLS1A12100 |
| 24VDC | 50W | 2.1A | ABLS1A24021 |
| 24VDC | 75W | 3.13A | ABLS1A24031 |
| 24VDC | 91.2W | 3.8A | ABLS1A24038 |
| 24VDC | 120W | 5A | ABLS1A24050 |
| 24VDC | 240W | 10A | ABLS1A24100 |
| 24VDC | 480W | 20A | ABLS1A24200 |
| 48VDC | 120W | 2.5A | ABLS1A48025 |
Mã nguồn Phaseo cũ thay bằng ABLS
| Mã cũ | Mã ABLS thay thế |
|---|---|
| ABL7RP1205 | ABLS1A12062 |
| ABL8REM24030 | ABLS1A24031 |
| ABL8REM24050 | ABLS1A24050 |
| ABL7RP4803 | ABLS1A48025 |
Việc đưa cả mã cũ và mã mới vào bài giúp khách hàng đang sử dụng thiết bị Schneider đời trước dễ tìm được sản phẩm thay thế hơn.

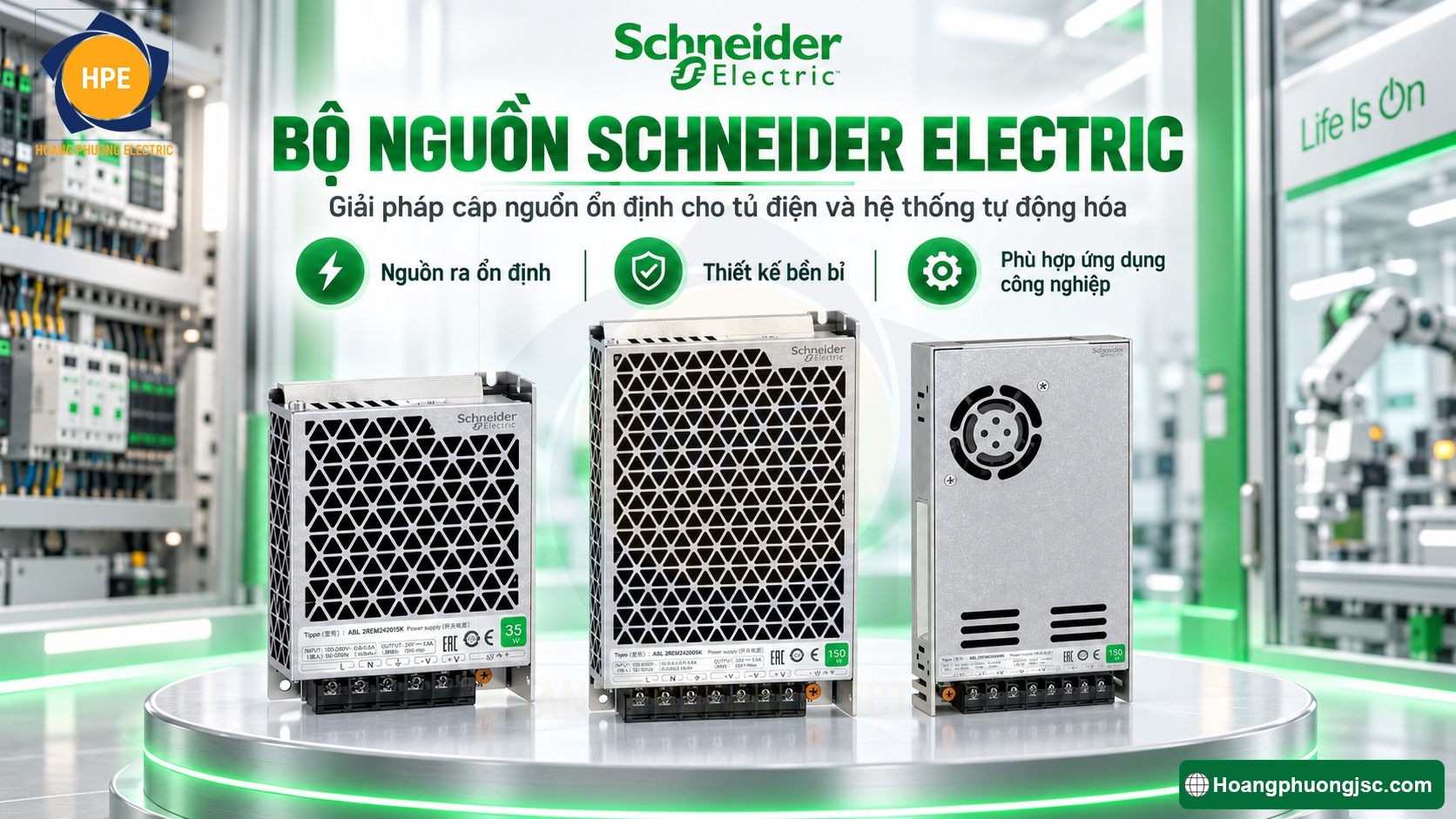

ABL2K – Bộ nguồn Schneider 24VDC
ABL2K Schneider là dòng nguồn 24VDC với công suất từ 35W đến 350W. Điện áp đầu vào tùy model nằm trong các dải 100–240VAC hoặc 100–120/200–240VAC.
| Điện áp ra | Công suất | Dòng định mức | Mã hàng |
|---|---|---|---|
| 24VDC | 35W | 1.5A | ABL2REM24015K |
| 24VDC | 50W | 2.2A | ABL2REM24020K |
| 24VDC | 100W | 4.5A | ABL2REM24045K |
| 24VDC | 150W | 6.5A | ABL2REM24065K |
| 24VDC | 200W | 8.3A | ABL2REM24085K |
| 24VDC | 250W | 10.5A | ABL2REM24100K |
| 24VDC | 350W | 14.6A | ABL2REM24150K |
Dòng ABL2K còn có các phụ kiện lắp đặt như ABL2K01, ABL2K02 và ABL2K03A, thuận tiện khi bố trí nguồn trong tủ điện.

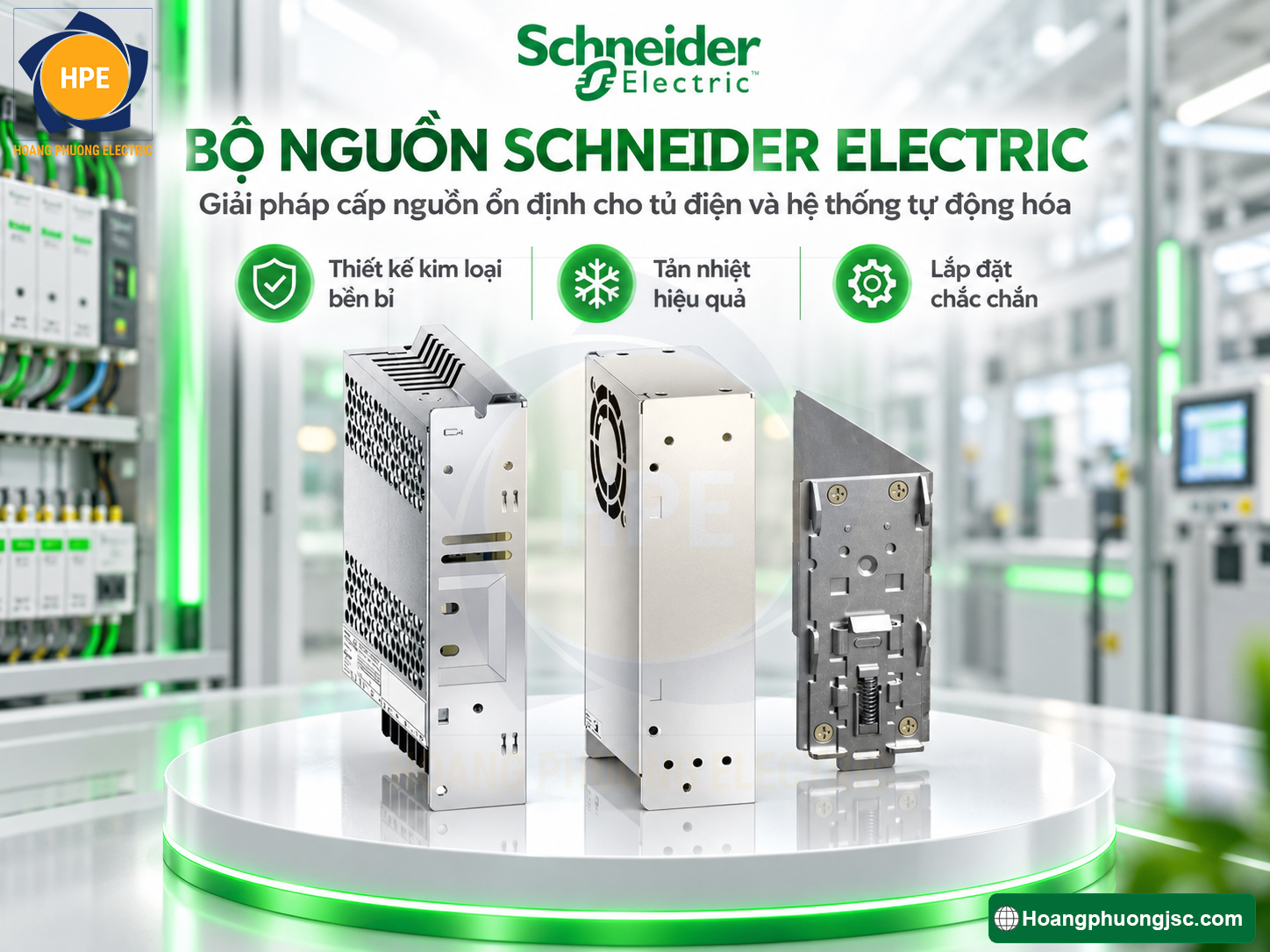

Modicon ABLP – Nguồn gắn bảng điều khiển
Modicon ABLP là nhóm nguồn dạng panel mount. Dòng này thích hợp với các thiết kế cần bố trí nguồn trực tiếp trên bảng điều khiển hoặc tấm gá thiết bị.
| Điện áp ra | Công suất | Dòng định mức | Mã hàng |
|---|---|---|---|
| 12VDC | 100W | 8.5A | ABLP1A12085 |
| 24VDC | 100W | 4.5A | ABLP1A24045 |
| 24VDC | 150W | 6.2A | ABLP1A24062 |
| 24VDC | 240W | 10A | ABLP1A24100 |
Mã Phaseo ABL1 thay bằng Modicon ABLP
| Mã ABL1 cũ | Mã ABLP thay thế |
|---|---|
| ABL1REM12050 | ABLP1A12085 |
| ABL1REM24025 | ABLP1A24045 |
| ABL1REM24042 | ABLP1A24045 |
| ABL1REM24062 | ABLP1A24062 |
| ABL1REM24100 | ABLP1A24100 |
| ABL1RPM12083 | ABLP1A12085 |
| ABL1RPM24042 | ABLP1A24045 |
| ABL1RPM24062 | ABLP1A24062 |
| ABL1RPM24100 | ABLP1A24100 |

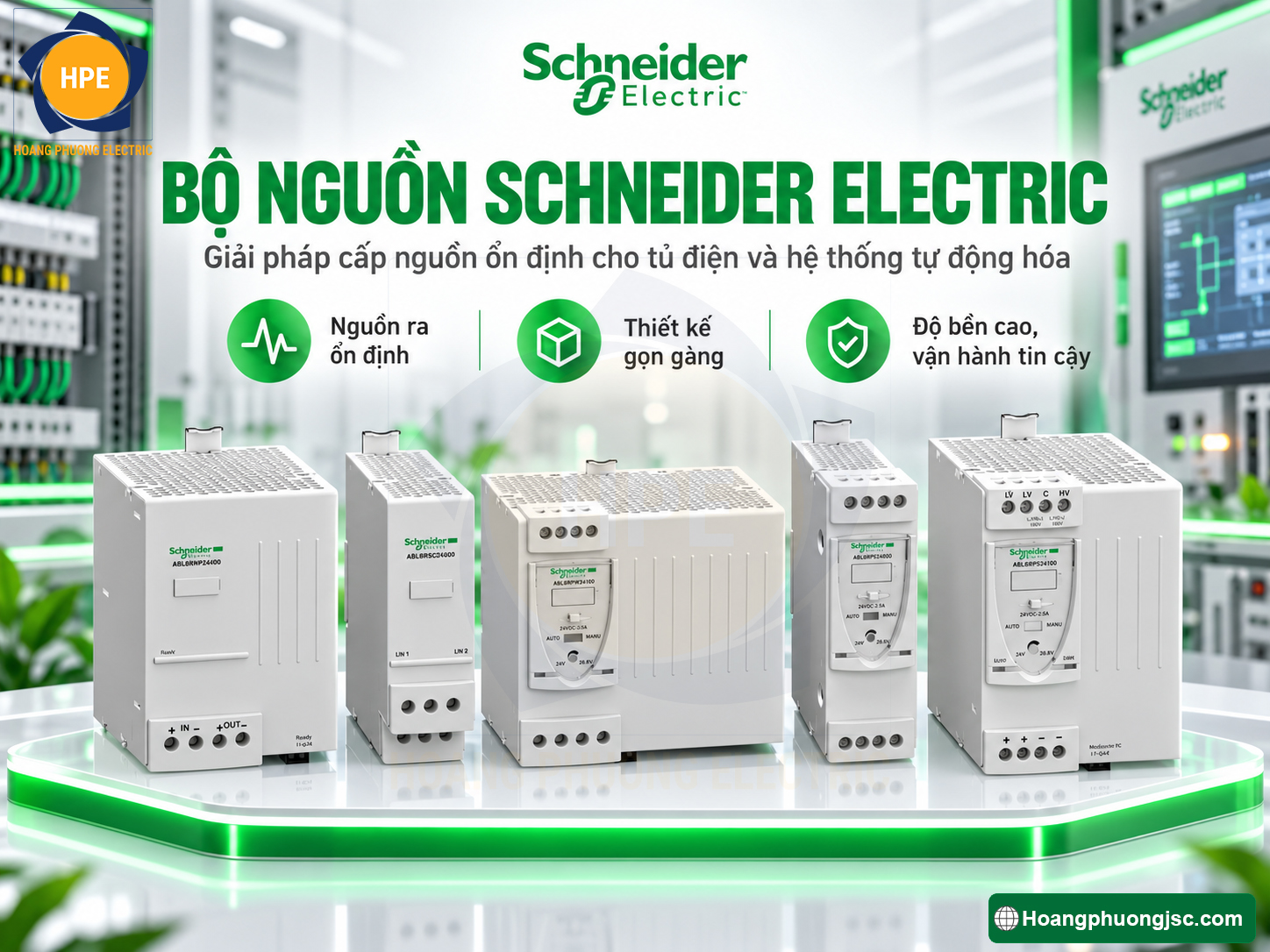

Modicon ABL8 Universal – Bộ nguồn công nghiệp công suất lớn
Modicon ABL8 Universal hướng đến những ứng dụng cần công suất cao hơn. Dòng nguồn này có các model 70W, 120W, 240W, 480W và cấu hình 3 pha lên đến 960W.
Một số mã tiêu biểu gồm ABL8RPS24030, ABL8RPS24050, ABL8RPS24100, ABL8RPM24200 và ABLU3A24400.
Đây là lựa chọn phù hợp khi hệ thống cần cấp nguồn cho nhiều thiết bị điều khiển hoặc yêu cầu khả năng mở rộng nguồn trong tủ điện công nghiệp.
Ứng dụng của nguồn Schneider 24VDC
Nguồn 24VDC là cấu hình được sử dụng rất phổ biến trong tự động hóa. Tùy thiết kế hệ thống và công suất tải, bộ nguồn Schneider 24VDC có thể được dùng để cấp nguồn cho:
- PLC và module I/O.
- HMI và thiết bị điều khiển.
- Relay trung gian.
- Cảm biến công nghiệp.
- Thiết bị truyền thông.
- Mạch điều khiển contactor.
- Bộ chuyển đổi tín hiệu.
- Thiết bị đo lường.
- Tủ máy và dây chuyền sản xuất.
Cách chọn bộ nguồn Schneider Modicon
Khi chọn nguồn, không nên chỉ dựa vào điện áp 24VDC. Trước tiên cần xác định điện áp đầu vào và điện áp đầu ra của hệ thống. Sau đó tính tổng dòng tiêu thụ của các thiết bị sử dụng nguồn.
Ví dụ, hệ thống sử dụng 24VDC với tổng dòng tải khoảng 4A thì công suất tải tương đương:
P = U × I = 24 × 4 = 96W
Trong trường hợp này cần chọn nguồn có công suất và dòng đầu ra phù hợp, đồng thời nên tính đến phần dự phòng cho tải thực tế và khả năng mở rộng hệ thống.
Nếu đang thay thế nguồn Schneider đời cũ, cần kiểm tra thêm mã thay thế, kích thước, kiểu lắp đặt, đầu nối và các thông số liên quan. Không nên chỉ dựa vào công suất để thay trực tiếp giữa hai model.
Bảng chọn nhanh các dòng bộ nguồn Schneider
| Dòng nguồn | Đặc điểm chính | Điện áp đầu ra nổi bật | Ứng dụng |
|---|---|---|---|
| Modicon ABLM | Nhỏ gọn | 5/12/24VDC | Tủ điều khiển nhỏ |
| Modicon ABLS | Dải công suất rộng | 12/24/48VDC | Tủ điện, tự động hóa |
| ABL2K | Dòng nguồn 24VDC | 24VDC | Máy móc, tủ điều khiển |
| Modicon ABLP | Kiểu gắn bảng | 12/24VDC | Panel, tủ máy |
| Modicon ABL8 | Công suất lớn | 24–28.8VDC | Hệ thống công nghiệp |
Mua bộ nguồn Schneider Modicon ở đâu?
Khi lựa chọn Bộ nguồn Schneider Modicon, khách hàng nên cung cấp mã nguồn đang sử dụng hoặc các thông số gồm điện áp vào, điện áp ra, công suất và dòng tải. Với các mã Phaseo ABL1, ABL7 hoặc ABL8 cũ, việc cung cấp chính xác mã sản phẩm giúp đối chiếu model Modicon thay thế nhanh hơn và hạn chế chọn sai thiết bị.
Hoàng Phương JSC cung cấp các dòng thiết bị điện Schneider phục vụ tủ điện và hệ thống tự động hóa. Khách hàng có thể liên hệ để được hỗ trợ đối chiếu Modicon ABLM, ABLS, ABLP, ABL2K, ABL8 và lựa chọn bộ nguồn phù hợp theo yêu cầu kỹ thuật. Hỗ trợ tư vấn kỹ thuật và giao hàng tại Hà Nội, TP.HCM và toàn quốc.
