Biến Dòng Tủ RMU KDE-RMU-10050C Đa Tỷ Số

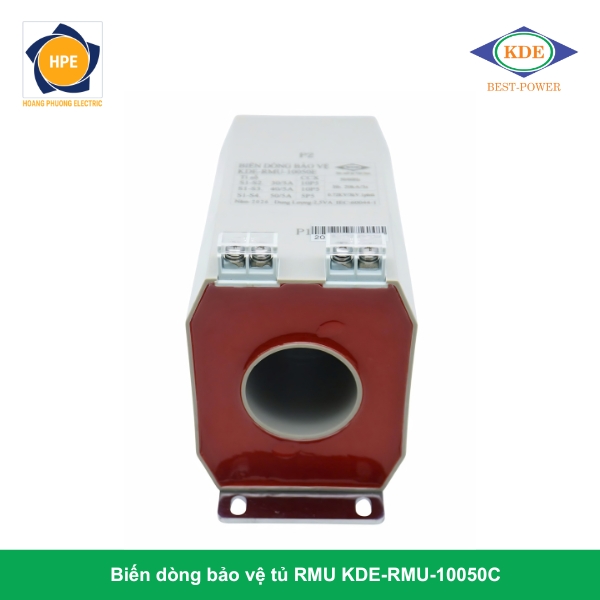

Giới thiệu về biến dòng bảo vệ tủ RMU KDE-RMU-10050C

Mã hàng KDE-RMU-10050C đại diện cho phân khúc biến dòng bảo vệ (Protective Current Transformer) có thiết kế bo mạch đa cực (Multi-tap thứ cấp) vô cùng linh hoạt của hãng KDE. Điểm đắt giá nhất của thiết bị nằm ở khả năng thay đổi tỷ số biến dòng linh hoạt từ 60A, 80A lên đến 100A chỉ bằng cách thay đổi sơ đồ đấu nối đầu cực nhị thứ ($S_1, S_2, S_3, S_4$). Điều này giúp các đơn vị làm tủ điện dễ dàng hiệu chỉnh dải dòng gác cổng bám sát theo sự thay đổi công suất tải thực tế của nhà máy mà không cần phải tốn chi phí thay mới toàn bộ quả biến dòng lực.

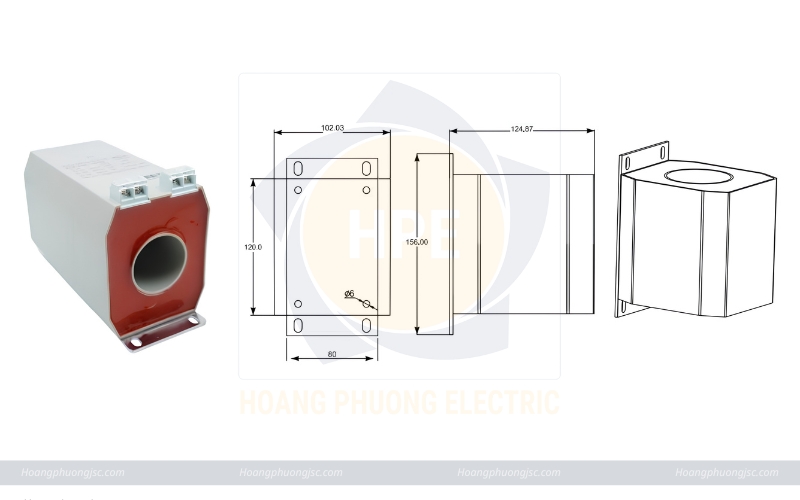

Về mặt kết cấu, sản phẩm được thiết kế dạng khối tròn đồng tâm tối ưu kích thước, đúc bằng lớp vỏ nhựa chuyên dụng chống phóng điện bề mặt, bên trong phần lõi tôn từ tính (Core) được đổ keo epoxy đặc áp lực cao. Thiết kế kiên cố này giúp biến dòng vận hành bền bỉ vượt thời gian trong môi trường khoang tủ RMU kín gá sát đầu cáp T-Plug/Elbow chật hẹp bám sàn.

Ý nghĩa chi tiết thông số kỹ thuật

Để giải mã chi tiết các năng lực phần cứng theo quy chuẩn thí nghiệm thiết bị điện trung thế, mã sản phẩm KDE-RMU-10050C sở hữu các thông số cốt lõi sau:

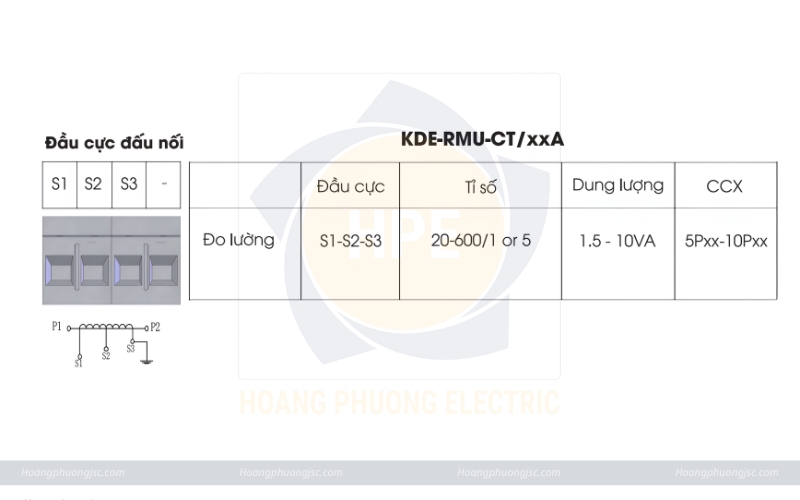

• Hệ thống đa tỷ số dòng điện (Multi-ratio):

  • Đầu cực S1 – S2: Cho ra tỷ số dòng 60/5A (Giám sát tải định mức dưới 60A).

  • Đầu cực S1 – S3: Cho ra tỷ số dòng 80/5A (Giám sát tải định mức dưới 80A).

  • Đầu cực S1 – S4: Cho ra tỷ số dòng 100/5A (Cấu hình dòng tải định mức cực đại của mã máy này).

• Cấp chính xác 5P10 (Accuracy Class): Đây là cấp bảo vệ tiêu chuẩn cao cấp. Chữ “P” (Protection) định danh cuộn dây chuyên dụng cho mạch bảo vệ rơ-le. Số “5” biểu thị sai số dòng tổng hợp không vượt quá 5% khi có sự cố. Số “10” (Accuracy Limit Factor – ALF) khẳng định mạch từ của CT đảm bảo không bị bão hòa ngay cả khi dòng ngắn mạch vọt cao gấp 10 lần dòng định mức, giúp rơ-le nhận biết chính xác dòng lỗi để ra lệnh cắt dứt khoát.

• Dung lượng định mức 2.5VA (Burden): Công suất đầu ra nhị thứ đủ lớn để truyền dẫn tín hiệu dòng điện đi qua các đoạn dây cáp đồng nhị thứ bám tủ về đến rơ-le mà không bị suy hao biên độ.

• Tần số lưới điện: Đáp ứng hoàn hảo hệ thống lưới điện quốc gia 50/60Hz.

• Dòng chịu ngắn mạch định mức Ith = 20kA/3s (Thermal Short-time Current): Khả năng chịu đựng dòng xung nhiệt ngắn mạch lên tới 20.000 Ampe trong vòng 3 giây liên tục mà không bị phá hủy kết cấu cơ khí hay om cháy cuộn dây, đảm bảo an toàn tuyệt đối cho hệ thống tủ trung thế bám sàn.

Các ưu điểm công nghệ vượt trội của cấu hình KDE-RMU-10050C

1. Linh hoạt tối đa trong quản lý vật tư và dự phòng

Nhờ tích hợp 3 tỷ số trong một thân máy, KDE-RMU-10050C là vị cứu tinh cho các kỹ sư mua hàng và đơn vị bảo trì. Khi phụ tải nhà máy nâng cấp công suất (ví dụ từ dải dòng 60A lên 80A hoặc 100A), thợ điện chỉ cần chuyển đổi đầu dây bấm cốt sang cực thứ cấp tương ứng trên nắp che nhị thứ bám máy, giải phóng hoàn toàn chi phí mua vật tư mới bám tủ.

2. Công nghệ đúc lấp Epoxy áp lực cao chống bão hòa mạch từ

Lõi tôn từ tính được chế tạo từ lá thép kỹ thuật điện tổn hao thấp, kết hợp công nghệ đổ keo epoxy giúp cách ly hoàn toàn độ ẩm không khí. Thiết kế này ngăn chặn hiện tượng phóng điện hồ quang giữa mạch động lực trung thế và mạch nhị thứ, đồng thời triệt tiêu hiện tượng sinh nhiệt, giữ môi trường khoang cáp tủ RMU luôn mát mẻ bám sàn.

3. Tương thích đồng bộ sâu với các dòng rơ-le hiện đại

Biến dòng KDE đa tỷ số truyền dữ liệu dòng điện thứ cấp chuẩn 5A cực kỳ tuyến tính, kết nối hoàn hảo với các dòng rơ-le kỹ thuật số hiện đại của các hãng lớn như ABB (REJ603), Fanox (SIAB), Siemens (7SR46) hay Schneider Electric bám tủ, đánh chặn siêu tốc các sự cố quá dòng ($I>$), ngắn mạch ($I>>$) hay chạm đất ($Io>$) đầu nguồn.

Các mã sản phẩm cùng dòng

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Máy biến dòng trung thế đa tỷ số KDE-RMU-10050C là lựa chọn gác cổng lý tưởng cho:

• Ngăn lộ bảo vệ máy biến áp trong tủ RMU: Lắp đặt ôm khít đầu cáp trung thế của các ngăn tủ compact RMU (như tủ Schneider RM6, ABB SafePlus, Siemens 8DJH…) bảo vệ cho các máy biến áp công suất vừa từ 400kVA đến 1250kVA bám sàn.

• Trạm biến áp Kiosk hợp bộ và trạm treo phân phối: Nơi dải tải dòng của khu công nghiệp hoặc khu dân cư có sự biến động tăng trưởng theo thời gian, cần một loại CT đa tỷ số để linh hoạt chuyển đổi nấc dòng gác cổng bám lưới.

Hướng dẫn kỹ thuật bám sát tài liệu hãng khi lắp đặt & Vận hành

Bám sát quy chuẩn an toàn tại mục 6 của tài liệu Catalogue KDE:

1. Kiểm tra trước khi lắp: Đảm bảo dữ liệu tỷ số dải dòng trên nhãn thiết bị phù hợp yêu cầu sơ đồ mạch. Phần thân nhựa đúc nguyên vẹn, không nứt vỡ. Nắp che đầu cực nhị thứ không bị móp méo.

2. Đấu dây nhị thứ: Cần vệ sinh sạch bụi bẩn tại các đầu cực thứ cấp bám đáy trước khi siết vít kẹp cốt. Đảm bảo siết chắc chắn, tránh hiện tượng move sinh nhiệt.

3. Tuyệt đối an toàn: Không được để hở mạch cuộn thứ cấp của biến dòng khi mạch động lực đang có điện, vì có thể sinh ra điện áp cao nguy hiểm gây đánh thủng cách điện hoặc gây tai nạn bám sàn.

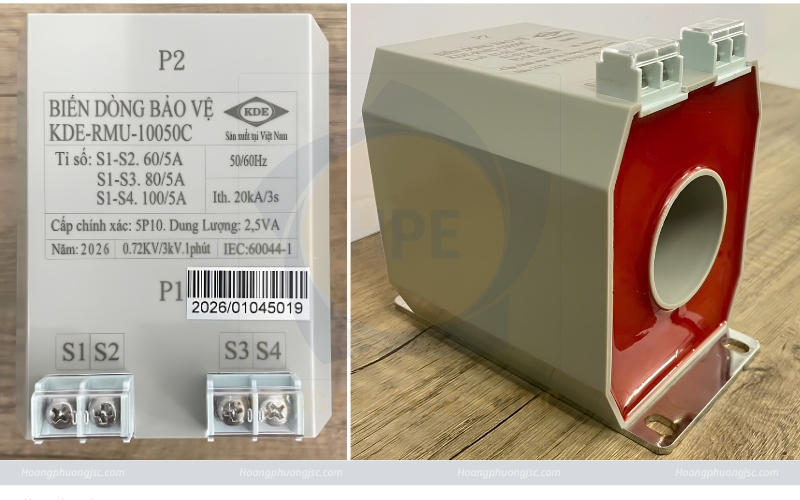

Hình ảnh thực tế biến dòng bảo vệ tủ RMU KDE-RMU-10050C

Kết luận

Biến dòng bảo vệ tủ RMU KDE-RMU-10050C là giải pháp công nghệ đa tỷ số cực kỳ thông minh, kinh tế và bền bỉ. Sở hữu cấu hình dải dòng linh hoạt 60/5A – 80/5A – 100/5A, cấp bảo vệ chống bão hòa từ 5P10 cùng khả năng chịu dòng ngắn mạch khủng 20kA/3s, sản phẩm là sự đầu tư kiên cố hàng đầu nâng tầm độ an toàn cho hệ thống lưới điện trung thế bám sàn nhà xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được Biến dòng KDE chính hãng với giá cả tốt nhất.
