Biến Dòng Tủ RMU CT08-5 (CT1) KDE | Tỷ Số 7.2/0.075A

Giới thiệu về máy biến dòng cho tủ RMU CT08-5 (CT1)

Mã hàng CT08-5 (còn được gọi ký hiệu kinh điển là CT1) là dòng máy biến dòng trung thế công suất thấp (LPCT), sở hữu thiết kế bo tròn đồng tâm tối ưu kích thước bám máy. Thiết bị được hãng thiết kế chuyên dụng để ôm khít vào các đầu cực cáp ngăn lộ trung thế (như đầu cáp T-Plug hay Elbow) bên trong các khoang tủ compact RMU chật hẹp, nơi các dòng CT khối vuông truyền thống không thể gá lắp vừa bám sàn.

Khác với các dòng biến dòng đo lường thông thường, CT08-5 (CT1) được tối ưu hóa sơ đồ bo mạch thứ cấp với đầu ra dòng điện siêu nhỏ dạng mili-Ampe (0.075A). Kết cấu phần cứng này sử dụng lớp vỏ nhựa đúc nguyên khối chống chịu phóng điện bề mặt, bên trong lõi tôn từ tính kỹ thuật cao được lấp đầy bằng keo epoxy đặc áp lực cao. Nhờ đó, CT có khả năng cách điện tuyệt đối, vận hành vô cùng tin cậy trong môi trường trạm điện ngầm hoặc tủ RMU nắp ga dã chiến bám đất.

Ý nghĩa chi tiết cấu trúc thông số kỹ thuật bám Catalogue KDE

Để giải mã chi tiết các năng lực bảo vệ và đo lường nhị thứ bám theo quy chuẩn kiểm định thiết bị điện trung thế, mã sản phẩm CT08-5 (CT1) được phân tích các thông số cốt lõi sau:

• Tỷ số biến dòng định mức (Rated CT Ratio) 7.2 / 0.075A: Khi dòng điện lực chạy qua sợi cáp trung thế đạt dòng định mức 7.2A, dòng điện cảm ứng nhị thứ sinh ra ở đầu cực thứ cấp sẽ đạt chính xác 0.075A (75mA) để truyền về rơ-le xử lý bám tủ.

• Dải dòng bảo vệ tối ưu (Current Range) 3A đến 33A: Đây là phạm vi dòng tải lực mà CT đảm bảo đo lường tuyến tính mượt mà và chính xác nhất, phù hợp trực tiếp cho các nhánh cáp ngầm hoặc máy biến áp công suất nhỏ bám lưới.

• Cấp chính xác bảo vệ (Accuracy Class) 10P30: * Chữ “P” (Protection): Khẳng định đây là cuộn dây chuyên dụng phục vụ cho mạch ngắt bảo vệ của rơ-le (chứ không phải cuộn đo lường thông thường).

  • Số “10”: Sai số dòng tổng hợp (Composite Error) của thiết bị không vượt quá 10% khi lưới điện xảy ra sự cố vọt dòng đột ngột.

  • Số “30” (Accuracy Limit Factor – ALF): Khẳng định mạch từ của biến dòng đảm bảo không bị bão hòa (Non-saturation) ngay cả khi dòng ngắn mạch bám lưới vọt cao gấp 30 lần dòng định mức ($30 times 7.2A$). Điều này giúp hệ thống rơ-le luôn nhận được tín hiệu chính xác để ra lệnh cắt dứt khoát Khởi động từ hoặc Máy cắt, triệt tiêu nguy cơ nổ tủ.

Các ưu điểm công nghệ vượt trội của cấu hình CT08-5 (CT1) KDE

1. Giải pháp hoàn hảo cho hệ thống rơ-le tự cấp nguồn (Self-powered Relays)

Bám sát trang bìa tài liệu Catalogue KDE, dòng sản phẩm CT08-5 (CT1) được tinh chỉnh cấu hình phần cứng để tương thích sâu và đồng bộ hoàn hảo với các dòng rơ-le bảo vệ kỹ thuật số tự cấp nguồn phổ biến nhất trên thị trường hiện nay bám tủ, bao gồm: FANOX SIAB, ABB REJ603, SIEMENS 7SR46… Thiết bị giúp hệ thống điều khiển nhị thứ tự trích xuất năng lượng từ dòng tải để nuôi mạch hoạt động, loại bỏ hoàn toàn sự phụ thuộc vào bộ nguồn ắc quy phụ bên ngoài.

2. Thiết kế đúc chân khép kín chống chịu môi trường khắc nghiệt

Nhờ lớp keo epoxy đặc bọc kín lõi từ tính bên trong vỏ nhựa cao cấp bám đáy, biến dòng hoàn toàn miễn nhiễm trước sự xâm nhập của hơi ẩm, bụi bẩn công nghiệp hay hiện tượng move sinh nhiệt ngẫu nhiên. Kích thước gọn nhẹ giúp thợ điện thao tác luồn cáp nhanh chóng, tiết kiệm tối đa thời gian thi công mặt tủ.

3. Triệt tiêu hoàn toàn hao tổn nhiệt lượng khoang tủ

Vận hành theo nguyên lý cảm ứng từ trường công suất thấp, CT08-5 hoàn toàn không gây tổn hao điện năng dưới dạng nhiệt bám xưởng. Thiết kế này giữ cho môi trường bên trong khoang cáp của tủ RMU luôn mát mẻ, bảo vệ trọn vẹn tuổi thọ cho lớp bọc cách điện của cáp trung thế kề cận bám tủ.

Các mã sản phẩm cùng dòng

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Máy biến dòng bảo vệ tủ RMU KDE CT08-5 (CT1) là linh kiện gác cổng lý tưởng cho:

• Ngăn lộ bảo vệ máy biến áp công suất nhỏ: Lắp đặt trong các tủ RMU của các hãng lớn như Schneider RM6, ABB SafePlus, Siemens 8DJH… để bảo vệ cho các trạm biến áp phân phối dải công suất vừa và nhỏ bám sàn.

• Trạm biến áp Kiosk hợp bộ ngoài trời: Nơi không gian khoang tủ hạ thế và trung thế cực kỳ chật hẹp, yêu cầu thiết bị đo lường dải dòng nhỏ (3-33A) hoạt động bền bỉ, không cần bảo trì dài ngày.

Hướng dẫn kỹ thuật bám sát tài liệu hãng khi lắp đặt & Vận hành

Bám sát mục 6 quy chuẩn an toàn trong Catalogue của hãng KDE:

1. Kiểm tra ngoại quan: Trước khi đưa vào lắp đặt, thợ điện bắt buộc phải kiểm tra nhãn mác trùng khớp cấu hình thiết kế bám máy. Thân nhựa đúc tuyệt đối không được nứt hoặc vỡ; nắp che cực nhị thứ không bị hư hỏng.

2. Vệ sinh đầu cực: Trước khi bấm cốt đấu nối dây tín hiệu nhị thứ, cần lau sạch bụi bẩn bám tại các cực tiếp xúc bám đáy để triệt tiêu nguy cơ tăng điện trở tiếp xúc.

3. Cảnh báo an toàn cốt lõi: Tuyệt đối không được để hở mạch cuộn dây thứ cấp khi sợi cáp lực trung thế đang có dòng điện chạy qua. Hiện tượng hở mạch CT sẽ sinh ra điện áp cao cực kỳ nguy hiểm, gây đánh thủng cách điện hoặc gây tai nạn phóng điện bám sàn.

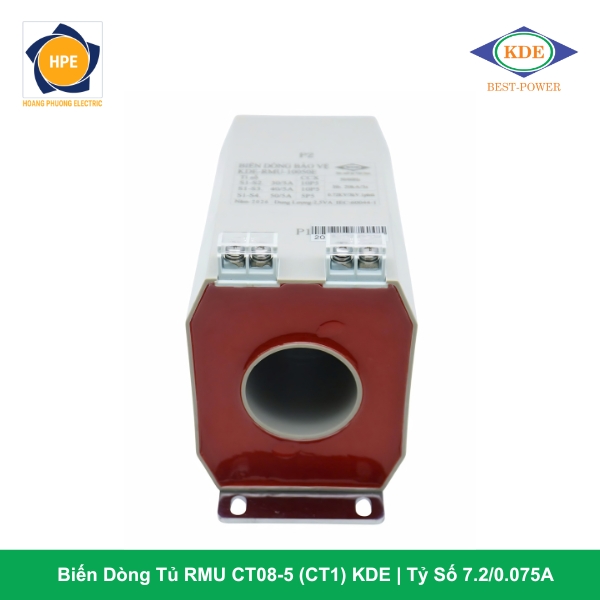

Hình ảnh thực tế biến dòng bảo vệ tủ RMU CT08-5 (CT1) KDE

Kết luận

Biến dòng cho tủ RMU KDE CT08-5 (CT1) là giải pháp thiết bị trung thế vô cùng thông minh, kinh tế và đạt độ tin cậy tuyệt đối bám sàn nhà xưởng. Sở hữu dải dòng bảo vệ tinh vi 3-33A, cấp bảo vệ chống bão hòa từ 10P30 cùng khả năng tương thích hoàn hảo với các dòng rơ-le tự cấp nguồn hiện đại, CT08-5 là sự đầu tư bền vững nâng tầm công nghệ gác cổng cho mọi hạ tầng trạm điện trung thế.

Hãy liên hệ ngay cho chúng tôi để mua được Biến dòng KDE chính hãng với giá cả tốt nhất.
