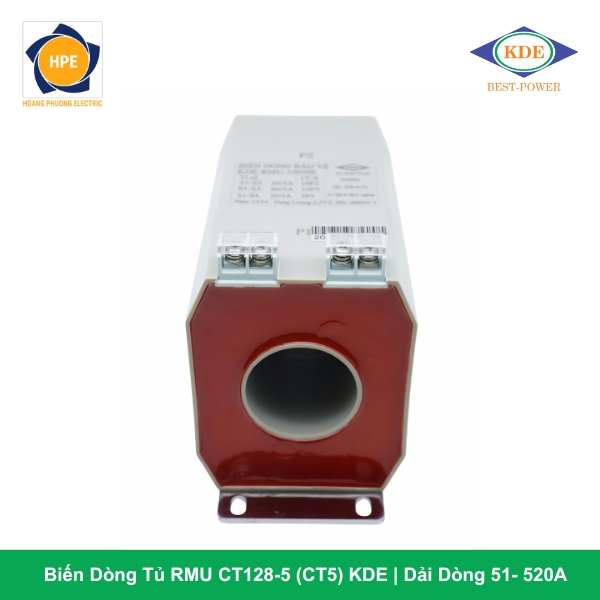

Biến Dòng Tủ RMU CT128-5 (CT5) KDE Dải Dòng 51- 520A

Giới thiệu về biến dòng cho tủ RMU CT128-5 (CT5)

Mã hàng CT128-5 (còn được gọi ký hiệu kinh điển là CT5) là “người anh cả” sở hữu năng lực chịu tải và đo lường mạnh mẽ nhất trong phân khúc biến dòng đặc chủng cho tủ trung thế RMU của hãng KDE. Sở hữu thiết kế hình xuyến tròn đồng tâm tối ưu kích thước bám máy, thiết bị cho phép luồn trực tiếp và ôm khít vào các đầu cực cáp ngăn lộ dải dòng cao (như đầu cáp T-Plug hay Elbow). Thiết kế này giải quyết triệt để bài toán không gian chật hẹp trong khoang cáp tủ RMU bám sàn — nơi các loại CT khối vuông cồng kềnh truyền thống hoàn toàn không thể gá lắp vừa.

Điểm đắt giá về mặt công nghệ của dòng CT128-5 (CT5) nằm ở mạch nhị thứ được tinh chỉnh cho ra dòng điện đầu ra siêu nhỏ dạng mili-Ampe (0.075A). Toàn bộ phần thân được đúc vỏ nhựa cứng chuyên dụng bám đáy, bên trong lõi tôn từ tính kỹ thuật cao được đổ keo epoxy đặc áp lực cao. Kết cấu kiên cố này mang lại khả năng cách điện tuyệt hảo, giúp thiết bị vận hành bền bỉ vượt thời gian trước các sự cố phóng điện bề mặt, môi trường trạm điện ngầm ẩm ướt hoặc trạm Kiosk ngoài trời bám đất.

Ý nghĩa chi tiết thông số kỹ thuật KDE-RMU

Để giải mã chi tiết năng lực vận hành và bảo vệ theo quy chuẩn thí nghiệm thiết bị điện trung thế, mã sản phẩm CT128-5 (CT5) sở hữu các thông số vàng:

• Tỷ số biến dòng định mức (Rated CT Ratio) 115.2 / 0.075A: Khi dòng tải lực chạy qua sợi cáp trung thế đạt dòng định mức 115.2A, dòng điện cảm ứng nhị thứ sinh ra ở đầu cực thứ cấp sẽ đạt chính xác 0.075A (75mA) để truyền dữ liệu về rơ-le xử lý bám tủ.

• Dải dòng bảo vệ tối ưu (Current Range) 51A đến 520A: Đây là phạm vi dòng tải lực gác cổng siêu rộng, đảm bảo CT đo lường tuyến tính mượt mà và chính xác nhất, phù hợp trực tiếp cho các ngăn lộ tổng (Incomer) hoặc máy biến áp dải công suất cực lớn bám lưới.

• Cấp chính xác bảo vệ cao cấp (Accuracy Class) 5P80:

  • Chữ “P” (Protection): Định danh đây là cuộn dây chuyên dụng phục vụ riêng cho mạch ngắt bảo vệ lỗi của rơ-le kỹ thuật số (không dùng cho đồng hồ đo đếm thông thường).

  • Số “5”: Sai số dòng tổng hợp (Composite Error) của thiết bị không vượt quá 5% khi xảy ra sự cố đột biến bám lưới (đây là mức sai số cực thấp, nhạy bén hơn hẳn cấu hình 10P thông thường).

  • Số “80” (Accuracy Limit Factor – ALF): Khẳng định mạch từ của biến dòng đảm bảo tuyệt đối không bị bão hòa (Non-saturation) ngay cả khi dòng ngắn mạch bám lưới vọt cao gấp 80 lần dòng định mức ($80 times 115.2A approx 9216A$). Độ kiên cố mạch từ cực khủng này giúp hệ thống rơ-le luôn nhận được sóng dòng trung thực, chính xác để ra lệnh cắt siêu tốc Máy cắt (Circuit Breaker), triệt tiêu hoàn toàn nguy cơ cháy nổ khoang tủ bám sàn.

Các ưu điểm công nghệ vượt trội của cấu hình CT128-5 (CT5) KDE

1. Đồng bộ tuyệt đối với hệ thống rơ-le tự cấp nguồn (Self-powered Relays)

Dòng sản phẩm CT128-5 (CT5) được thiết kế đặc chủng để tương thích sâu và kết nối hoàn hảo với các dòng rơ-le bảo vệ kỹ thuật số tự cấp nguồn phổ biến nhất hiện nay bám tủ, bao gồm: FANOX SIAB, ABB REJ603, SIEMENS 7SR46… Thiết bị hỗ trợ rơ-le tự trích xuất năng lượng trực tiếp từ dòng tải lực để nuôi bo mạch hoạt động, loại bỏ hoàn toàn sự phụ thuộc vào bộ nguồn ắc quy phụ bên ngoài, giúp hệ thống tủ RMU vận hành hoàn toàn độc lập bám sàn.

2. Thiết kế đúc chân khép kín chống chịu môi trường khắc nghiệt

Nhờ lõi từ tính được bao bọc khép kín bởi lớp keo epoxy đặc áp lực cao, biến dòng hoàn toàn miễn nhiễm trước sự xâm nhập của hơi ẩm, bụi bẩn công nghiệp. Kích thước nhỏ gọn giúp thợ điện thao tác lắp đặt nhanh chóng bám máy, triệt tiêu nguy cơ move sinh nhiệt hay rò rỉ điện ngẫu nhiên bám đáy.

3. Vận hành mát mẻ, triệt tiêu hao tổn nhiệt lượng

Hoạt động theo nguyên lý cảm ứng từ trường công suất thấp, CT128-5 hoàn toàn không gây tổn hao điện năng dưới dạng nhiệt bám xưởng. Thiết kế này giúp khoang cáp tủ RMU luôn duy trì môi trường mát mẻ, bảo vệ trọn vẹn tuổi thọ cho lớp bọc cách điện của hệ thống cáp trung thế kề cận bám tủ.

Các mã sản phẩm cùng dòng

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Máy biến dòng bảo vệ tủ RMU KDE CT128-5 (CT5) là linh kiện gác cổng lý tưởng cho:

• Ngăn tổng đầu vào và ngăn lộ đường dây liên kết trạm (Incomer/Feeder): Nơi dòng tải lực bám lưới chạy liên tục ở mức cao, đòi hỏi một thiết bị đo lường dải dòng siêu rộng từ 51A đến 520A hoạt động bền bỉ bám máy.

• Ngăn lộ bảo vệ máy biến áp công suất siêu lớn: Lắp đặt ôm khít đầu cáp ngăn lộ của các tủ compact RMU thông dụng (như tủ Schneider RM6, ABB SafePlus, Siemens 8DJH…) để gác cổng bảo vệ cho các trạm biến áp phân phối lớn từ 2000kVA đến trên 3150kVA bám sàn.

Hướng dẫn kỹ thuật từ hãng khi lắp đặt & Vận hành

Quy chuẩn an toàn trong tài liệu của hãng KDE quy định:

1. Kiểm tra ngoại quan: Trước khi đưa vào lắp đặt, thợ điện bắt buộc phải kiểm tra nhãn mác trùng khớp cấu hình thiết kế bám máy. Thân nhựa đúc tuyệt đối không được nứt hoặc vỡ; nắp che cực nhị thứ không bị hư hỏng.

2. Vệ sinh đầu cực nhị thứ: Trước khi tiến hành bấm cốt đấu nối dây tín hiệu nhị thứ về rơ-le, cần lau sạch bụi bẩn bám tại các cực tiếp xúc bám đáy để triệt tiêu nguy cơ tăng điện trở tiếp xúc.

3. Cảnh báo an toàn cốt lõi: Tuyệt đối không được để hở mạch cuộn dây thứ cấp khi sợi cáp lực trung thế đang có dòng điện chạy qua. Hiện tượng hở mạch CT sẽ sinh ra điện áp cao cực kỳ nguy hiểm, gây đánh thủng cách điện hoặc gây tai nạn phóng điện bám sàn.

Kết luận

Biến dòng cho tủ RMU KDE CT128-5 (CT5) là giải pháp thiết bị trung thế đạt công suất tải và độ chính xác tối cao, tối ưu hóa không gian khoang tủ và mang lại sự an tâm tuyệt đối bám sàn nhà xưởng. Sở hữu dải dòng bảo vệ khủng 51-520A, cấp chống bão hòa từ cực đại 5P80 cùng màng tương thích hoàn hảo với các dòng rơ-le tự cấp nguồn hiện đại, CT128-5 là sự đầu tư bền vững nâng tầm công nghệ bảo vệ cho mọi hạ tầng trạm điện trung thế.

Hãy liên hệ ngay cho chúng tôi để mua được Biến dòng KDE chính hãng với giá cả tốt nhất.
