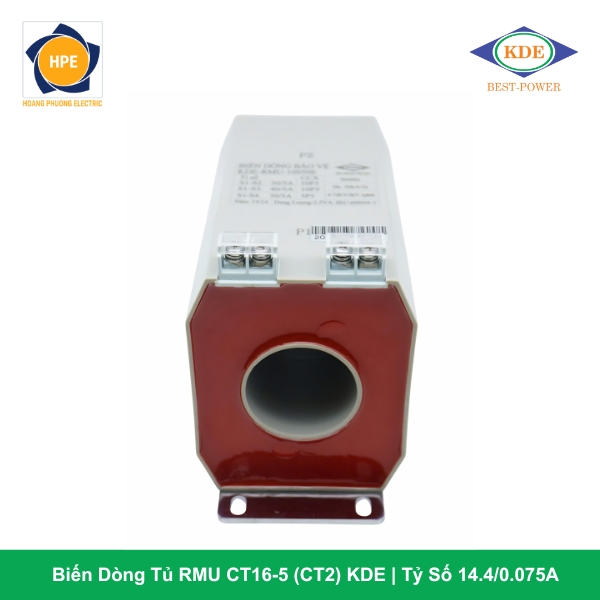

Biến Dòng Tủ RMU CT16-5 (CT2) KDE | Tỷ Số 14.4/0.075A

Giới thiệu về biến dòng cho tủ RMU CT16-5 (CT2)

Mã hàng CT16-5 (còn được gọi ký hiệu kinh điển là CT2) đại diện cho giải pháp đo lường gián tiếp dải dòng trung bình nhỏ của hãng KDE. Thiết bị sở hữu thiết kế hình xuyến tròn tối ưu hóa không gian mặt tủ, giúp kỹ sư dễ dàng luồn và ôm khít vào các đầu cực cáp ngăn lộ trung thế (như đầu cáp T-Plug hay Elbow) bên trong các khoang tủ RMU chật hẹp bám sàn — nơi các loại CT khối vuông truyền thống không thể gá lắp vừa.

Điểm đắt giá về mặt công nghệ của dòng CT16-5 (CT2) là mạch nhị thứ cho ra dòng điện đầu ra siêu nhỏ dạng mili-Ampe (0.075A). Toàn bộ phần thân được đúc vỏ nhựa cứng cao cấp bám đáy, bên trong lõi tôn từ tính được đổ keo epoxy đặc áp lực cao. Kết cấu kiên cố này mang lại khả năng cách điện tuyệt hảo, giúp thiết bị vận hành bền bỉ vượt thời gian trong môi trường trạm điện ngầm ẩm ướt hoặc trạm Kiosk ngoài trời.

Ý nghĩa chi tiết thông số kỹ thuật bám Catalogue KDE-RMU

Để giải mã chi tiết các năng lực bảo vệ và đo lường theo quy chuẩn kiểm định thiết bị điện trung thế, mã sản phẩm CT16-5 (CT2) sở hữu các thông số cốt lõi sau:

• Tỷ số biến dòng định mức (Rated CT Ratio) 14.4 / 0.075A: Khi dòng tải lực chạy qua sợi cáp trung thế đạt dòng định mức 14.4A, dòng điện cảm ứng nhị thứ sinh ra ở đầu cực thứ cấp sẽ đạt chính xác 0.075A (75mA) để truyền tín hiệu về rơ-le xử lý.

• Dải dòng bảo vệ tối ưu (Current Range) 6A đến 65A: Đây là phạm vi dòng tải lực mà CT đảm bảo đo lường tuyến tính mượt mà và chính xác nhất, phù hợp bảo vệ cho các nhánh cáp trung thế hoặc máy biến áp dải công suất nhỏ bám lưới.

• Cấp chính xác bảo vệ (Accuracy Class) 10P80:

  • Chữ “P” (Protection): Định danh đây là cuộn dây chuyên dụng phục vụ cho mạch ngắt bảo vệ của rơ-le kỹ thuật số.

  • Số “10”: Sai số dòng tổng hợp (Composite Error) của thiết bị không vượt quá 10% khi lưới điện xảy ra sự cố quá dòng vọt cao bám máy.

  • Số “80” (Accuracy Limit Factor – ALF): Khẳng định mạch từ của biến dòng đảm bảo không bị bão hòa (Non-saturation) ngay cả khi dòng ngắn mạch bám lưới vọt cao gấp 80 lần dòng định mức ($80 times 14.4A$). Độ chịu tải mạch từ cực khủng này giúp hệ thống rơ-le luôn nhận được tín hiệu sóng dòng chính xác để ra lệnh cắt dứt khoát Máy cắt (Circuit Breaker), dập tắt hoàn toàn nguy cơ nổ tủ bám sàn.

Các ưu điểm công nghệ vượt trội của cấu hình CT16-5 (CT2) KDE

1. Đồng bộ hoàn hảo với các dòng rơ-le tự cấp nguồn (Self-powered Relays)

Bám sát tài liệu Catalogue của hãng, dòng sản phẩm CT16-5 (CT2) được thiết kế đặc chủng để tương thích sâu và kết nối hoàn hảo với các dòng rơ-le bảo vệ kỹ thuật số tự cấp nguồn phổ biến nhất hiện nay bám tủ, bao gồm: FANOX SIAB, ABB REJ603, SIEMENS 7SR46… Thiết bị hỗ trợ rơ-le tự trích xuất năng lượng trực tiếp từ dòng tải lực để nuôi bo mạch hoạt động, loại bỏ hoàn toàn sự phụ thuộc vào bộ nguồn ắc quy phụ 220VAC hoặc 24VDC bên ngoài.

2. Công nghệ đúc lấp Epoxy áp lực cao chống chịu môi trường khắc nghiệt

Nhờ lõi từ tính được bao bọc khép kín hoàn toàn bởi lớp keo epoxy đặc trong vỏ nhựa chuyên dụng bám đáy, biến dòng có khả năng chống ẩm, chống bám bụi bẩn công nghiệp cực tốt. Thiết kế gọn nhẹ giúp thợ điện thao tác lắp đặt nhanh chóng bám máy, triệt tiêu nguy cơ move sinh nhiệt ngẫu nhiên.

3. Vận hành mát mẻ, giải phóng nhiệt lượng khoang tủ

Hoạt động theo nguyên lý cảm ứng từ trường công suất thấp, CT16-5 hoàn toàn không gây tổn hao điện năng dưới dạng nhiệt bám xưởng. Thiết kế này giúp khoang cáp tủ RMU luôn duy trì môi trường mát mẻ, bảo vệ tuổi thọ cho lớp bọc cách điện của hệ thống cáp trung thế kề cận bám tủ.

Các mã sản phẩm cùng dòng

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Máy biến dòng bảo vệ tủ RMU KDE CT16-5 (CT2) là linh kiện gác cổng lý tưởng cho:

• Ngăn lộ bảo vệ máy biến áp trong tủ trung thế: Lắp đặt ôm khít đầu cáp ngăn lộ của các tủ compact RMU thông dụng (như tủ Schneider RM6, ABB SafePlus, Siemens 8DJH…) để bảo vệ cho các trạm biến áp phân phối dải công suất từ 400kVA đến 1000kVA bám sàn.

• Trạm Kiosk hợp bộ và trạm phân phối ngoài trời: Nơi không gian khoang cáp cực kỳ chật hẹp, yêu cầu thiết bị đo lường dải dòng trung bình nhỏ (6A – 65A) hoạt động bền bỉ, không cần bảo trì bảo dưỡng dài ngày bám lưới.

Hướng dẫn kỹ thuật bám sát tài liệu hãng khi lắp đặt & Vận hành

Bám sát quy chuẩn an toàn tại mục 6 của tài liệu Catalogue KDE:

1. Kiểm tra ngoại quan: Trước khi đưa vào lắp đặt, thợ điện bắt buộc phải kiểm tra nhãn mác trùng khớp cấu hình thiết kế bám máy. Thân nhựa đúc tuyệt đối không được nứt hoặc vỡ; nắp che cực nhị thứ không bị hư hỏng.

2. Vệ sinh đầu cực nhị thứ: Trước khi tiến hành bấm cốt đấu nối dây tín hiệu nhị thứ về rơ-le, cần lau sạch bụi bẩn bám tại các cực tiếp xúc bám đáy để triệt tiêu nguy cơ tăng điện trở tiếp xúc.

3. Cảnh báo an toàn cốt lõi: Tuyệt đối không được để hở mạch cuộn dây thứ cấp khi sợi cáp lực trung thế đang có dòng điện chạy qua. Hiện tượng hở mạch CT sẽ sinh ra điện áp cao cực kỳ nguy hiểm, gây đánh thủng cách điện hoặc gây tai nạn phóng điện bám sàn.

Hình ảnh thực tế biến Dòng Tủ RMU CT16-5 (CT2) KDE

Kết luận

Biến dòng cho tủ RMU KDE CT16-5 (CT2) là giải pháp thiết bị trung thế đạt độ tin cậy tuyệt đối, tối ưu hóa không gian và chi phí đầu tư bám sàn nhà xưởng. Sở hữu dải dòng bảo vệ 6-65A, cấp chống bão hòa từ cực cao 10P80 cùng màng tương thích hoàn hảo với các dòng rơ-le tự cấp nguồn hiện đại, CT16-5 là sự đầu tư bền vững nâng tầm công nghệ bảo vệ cho mọi hạ tầng trạm điện trung thế.

Hãy liên hệ ngay cho chúng tôi để mua được Biến dòng KDE chính hãng với giá cả tốt nhất.
