Tủ điện E.Nhất là dòng vỏ tủ điện kim loại có nhiều kích thước tiêu chuẩn, phù hợp để lắp đặt thiết bị đóng cắt, bảo vệ, điều khiển và phân phối điện. Danh mục sản phẩm gồm tủ trong nhà sơn tĩnh điện, tủ ngoài trời sơn tĩnh điện, tủ cánh úp có gioăng và tủ chìm khóa bật. Mỗi nhóm có nhiều lựa chọn về chiều cao, chiều rộng, chiều sâu, kết cấu một lớp cánh hoặc hai lớp cánh, đáp ứng nhu cầu từ tủ điện dân dụng nhỏ đến tủ điều khiển và tủ phân phối công nghiệp kích thước lớn. Việc sử dụng kích thước sản xuất sẵn giúp đơn vị thi công rút ngắn thời gian gia công, thuận tiện bố trí thiết bị và tối ưu chi phí. Khi lựa chọn, cần kiểm tra không gian lắp đặt, số lượng thiết bị, điều kiện trong nhà hoặc ngoài trời và nhu cầu dự phòng mở rộng của hệ thống.

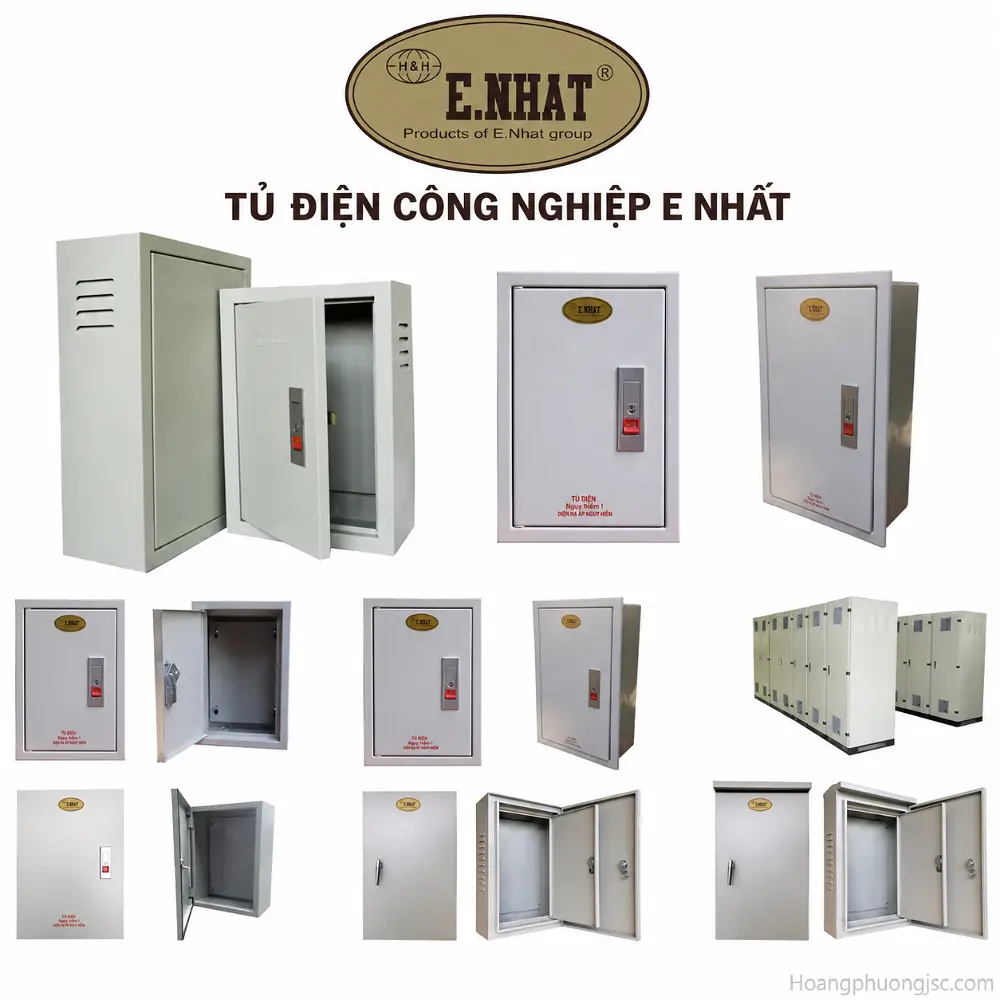

Tủ điện E.Nhất chính hãng | Giải pháp vỏ tủ điện kim loại cho mọi công trình

Tủ điện E.Nhất được sử dụng để bảo vệ và bố trí các thiết bị điện như MCB, MCCB, contactor, rơ-le, bộ nguồn, biến tần, đồng hồ đo và hệ thống thanh cái. Với danh mục kích thước phong phú, sản phẩm phù hợp cho nhà ở, tòa nhà, cửa hàng, nhà máy, trạm bơm, dây chuyền sản xuất và nhiều hệ thống điện công nghiệp.

Tài liệu E.Nhất chia sản phẩm thành bốn nhóm chính: tủ trong nhà sơn tĩnh điện, tủ ngoài trời sơn tĩnh điện, tủ cánh úp có gioăng và tủ chìm khóa bật. Kích thước được ghi theo thứ tự cao × rộng × sâu, giúp kỹ sư và thợ điện thuận tiện đối chiếu khi thiết kế tủ.

Tủ điện E.Nhất là gì?

Tủ điện E.Nhất là vỏ tủ kim loại được sản xuất theo nhiều kích thước tiêu chuẩn để chứa các thiết bị điện. Tùy loại, tủ có thể lắp nổi trong phòng kỹ thuật, đặt ngoài trời, âm tường hoặc sử dụng kết cấu cánh úp có gioăng.

Chức năng của tủ điện E.Nhất

Tủ điện giúp thực hiện các chức năng chính:

• Bảo vệ thiết bị điện trước tác động cơ học.
• Sắp xếp thiết bị đóng cắt và điều khiển khoa học.
• Hạn chế người không có nhiệm vụ tiếp xúc với phần mang điện.
• Hỗ trợ đi dây, đánh số và bảo trì hệ thống.
• Tạo không gian lắp đặt tập trung, gọn gàng.
• Nâng cao tính thẩm mỹ cho công trình.

Tủ có thể được sử dụng làm tủ điện tổng, tủ phân phối, tủ điều khiển động cơ, tủ bơm, tủ chiếu sáng hoặc tủ máy móc.

Ưu điểm của kích thước sản xuất sẵn

Việc lựa chọn tủ có sẵn mang lại nhiều lợi ích:

• Rút ngắn thời gian đặt gia công.
• Dễ tính toán bố trí thiết bị.
• Thuận tiện thay thế khi cần.
• Tối ưu chi phí cho công trình tiêu chuẩn.
• Có nhiều lựa chọn từ tủ nhỏ đến tủ đứng công nghiệp.

Tuy nhiên, trước khi đặt hàng vẫn cần xác định chính xác kích thước thiết bị, khoảng cách đi dây, độ sâu của MCCB hoặc biến tần và phần không gian dự phòng.

Các loại tủ điện E.Nhất phổ biến

Danh mục E.Nhất có nhiều kiểu tủ dành cho các điều kiện lắp đặt khác nhau.

Tủ trong nhà sơn tĩnh điện

Tủ trong nhà được thiết kế cho các vị trí ít chịu tác động trực tiếp của mưa, nắng và môi trường ngoài trời. Bề mặt sơn tĩnh điện giúp tăng khả năng bảo vệ kim loại và tạo độ hoàn thiện cho sản phẩm.

Kích thước trong tài liệu bắt đầu từ:

• 210 × 160 × 100mm.
• 270 × 190 × 100mm.
• 300 × 200 × 150mm.
• 350 × 250 × 100mm.
• 400 × 300 × 150mm.
• 600 × 400 × 200mm.
• 800 × 600 × 300mm.
• 1.200 × 800 × 400mm.
• 1.500 × 800 × 400mm.
• 1.800 × 800 × 450mm.

Một số kích thước lớn có lựa chọn kết cấu một lớp cánh hoặc hai lớp cánh. Tài liệu cũng thể hiện cấu hình lỗ thông gió theo chiều dọc và ngang đối với một số tủ đứng lớn.

Tủ trong nhà phù hợp cho:

• Tủ điện căn hộ.
• Tủ chiếu sáng.
• Tủ phân phối tầng.
• Tủ điều khiển máy.
• Tủ bơm.
• Tủ tụ bù nhỏ.
• Tủ điều khiển động cơ.

Tủ ngoài trời sơn tĩnh điện

Tủ ngoài trời được sử dụng tại những vị trí cần lắp đặt bên ngoài nhà xưởng, sân công trình hoặc khu vực kỹ thuật không có phòng che kín.

Các kích thước tiêu biểu gồm:

• 300 × 200 × 150mm.
• 400 × 300 × 150mm.
• 450 × 350 × 180mm.
• 600 × 400 × 250mm.
• 700 × 500 × 300mm.
• 800 × 600 × 300mm.
• 1.000 × 700 × 300mm.
• 1.200 × 800 × 400mm.
• 1.600 × 800 × 400mm.
• 1.800 × 800 × 450mm.

Tài liệu thể hiện cả lựa chọn một lớp cánh và hai lớp cánh cho nhóm tủ ngoài trời. Khi sử dụng thực tế, cần kiểm tra thêm mái che, gioăng, lỗ thoát nước, cấp bảo vệ và phương án chống ngưng tụ theo yêu cầu của công trình.

Tủ cánh úp có gioăng

Tủ cánh úp có gioăng sử dụng kết cấu cánh tủ bao phủ phần thân và có gioăng tại vị trí tiếp xúc. Thiết kế này hỗ trợ hạn chế bụi hoặc hơi ẩm đi vào bên trong tốt hơn so với loại cánh thông thường, tùy chất lượng lắp ráp và cấu hình cụ thể.

Các kích thước được liệt kê gồm:

• 300 × 200 × 170mm.
• 350 × 250 × 150mm.
• 400 × 300 × 170mm.
• 450 × 350 × 200mm.
• 500 × 350 × 180mm.
• 600 × 400 × 200mm.
• 700 × 500 × 200mm.
• 800 × 600 × 200mm.

Nhóm sản phẩm này phù hợp với tủ điều khiển, tủ thiết bị điện tử, tủ giám sát hoặc khu vực cần tăng khả năng che kín.

Tủ chìm khóa bật

Tủ chìm được lắp âm vào tường hoặc hốc kỹ thuật, giúp phần mặt tủ gọn và ít chiếm không gian sử dụng. Khóa bật hỗ trợ thao tác đóng mở thuận tiện.

Danh mục kích thước gồm:

• 200 × 150 × 100mm.
• 240 × 180 × 120mm.
• 350 × 220 × 120mm.
• 400 × 300 × 150mm.
• 500 × 400 × 160mm.
• 600 × 400 × 180mm.
• 600 × 500 × 180mm.
• 700 × 500 × 200mm.
• 800 × 600 × 200mm.

Tủ chìm khóa bật phù hợp cho nhà ở, văn phòng, cửa hàng, hành lang và những công trình cần bảo đảm tính thẩm mỹ.

Bảng tổng hợp các dòng tủ điện E.Nhất
