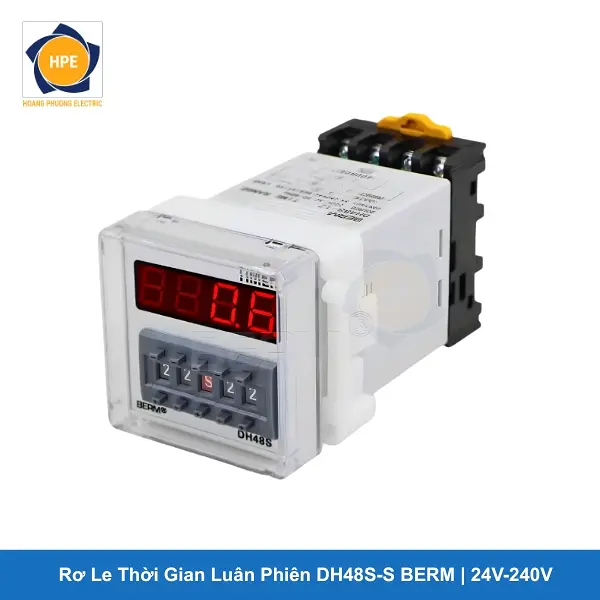

Rơ Le Thời Gian Luân Phiên DH48S-S BERM | Nguồn Dải Rộng 24V-240V

1. Tổng quan thiết bị và nguyên lý vận hành

DH48S-S BERM là dòng rơ-le thời gian luân phiên kỹ thuật số (Digital Twin Timer) dải cao, thiết kế chuyên dụng để gác cổng và kiểm soát các chu trình đóng ngắt lặp lại liên tục (Bật/Tắt luân phiên) bên trong khoang tủ điện công nghiệp. Thiết bị hoạt động như một bộ điều phối nhịp thời gian đa nhiệm, cho phép kỹ sư lập trình hoàn toàn độc lập giữa hai khoảng thời gian: Thời gian duy trì trạng thái đóng mạch (Time On) và Thời gian duy trì trạng thái ngắt mạch (Time Off).

Bứt phá hoàn toàn so với các dòng timer truyền thống vốn bị giới hạn cố định bởi một cấp điện áp duy nhất, mã phần cứng DH48S-S BERM được trang bị cấu trúc mạch nguồn vạn năng cao cấp, chấp nhận dải nguồn cấp rộng từ 24V đến 240V AC/DC. Thiết bị vận hành theo một vòng lặp vô hạn bền bỉ bám bệ máy, giúp tinh giản tối đa cấu trúc mạch nhị thứ, loại bỏ sự phụ thuộc vào các bộ đổi nguồn phụ trợ và bảo vệ kiên cố hệ thống phụ tải hiện trường.

2. Đặc tính kỹ thuật công nghệ cốt lõi

Cấu trúc mạch xử lý vi sai và linh kiện bán dẫn của mã DH48S-S BERM sở hữu những đặc tính kỹ thuật chuyên sâu đáp ứng nghiêm ngặt các quy chuẩn hiện trường:

• Mạch nguồn vạn năng thích ứng dải rộng (Universal Power Supply): Đây là điểm đắt giá nhất trên dòng sản phẩm của BERM. Thiết bị có khả năng tự động nhận diện và vận hành ổn định với mọi cấp điện áp từ dải thấp 24V DC/AC (tủ điện điều khiển an toàn) cho đến dải cao 220V/240V AC (điện lưới tiêu chuẩn), ngăn ngừa tuyệt đối nguy cơ cháy nổ do cấp nhầm nguồn.

• Màn hình hiển thị LED đôi kỹ thuật số trực quan: Mặt trước thiết bị tích hợp hai hàng LED hiển thị số đỏ rõ nét bám sàn. Hàng hiển thị phía trên phục vụ giám sát/thiết lập chu kỳ Tắt (T1) và hàng hiển thị phía dưới đảm nhiệm chu kỳ Bật (T2), giúp thợ điện dễ dàng theo dõi xung nhịp thời gian thực mà không cần dùng thiết bị đo bổ trợ.

• Cơ chế cấu hình phím cơ học dải rộng: Hỗ trợ cài đặt thời gian linh hoạt với bước chỉnh mịn từ 0.1 giây, giây (S), phút (M) cho đến tối đa 99 giờ (H). Cả hai chu kỳ T1 và T2 đều được phân tách thiết lập hoàn toàn độc lập, đáp ứng kịch bản thời gian không đối xứng (Ví dụ: Tắt 5 tiếng nhưng chỉ Bật trong 30 giây).

BẢNG THÔNG SỐ KỸ THUẬT RƠ-LE THỜI GIAN DH48S-S BERM

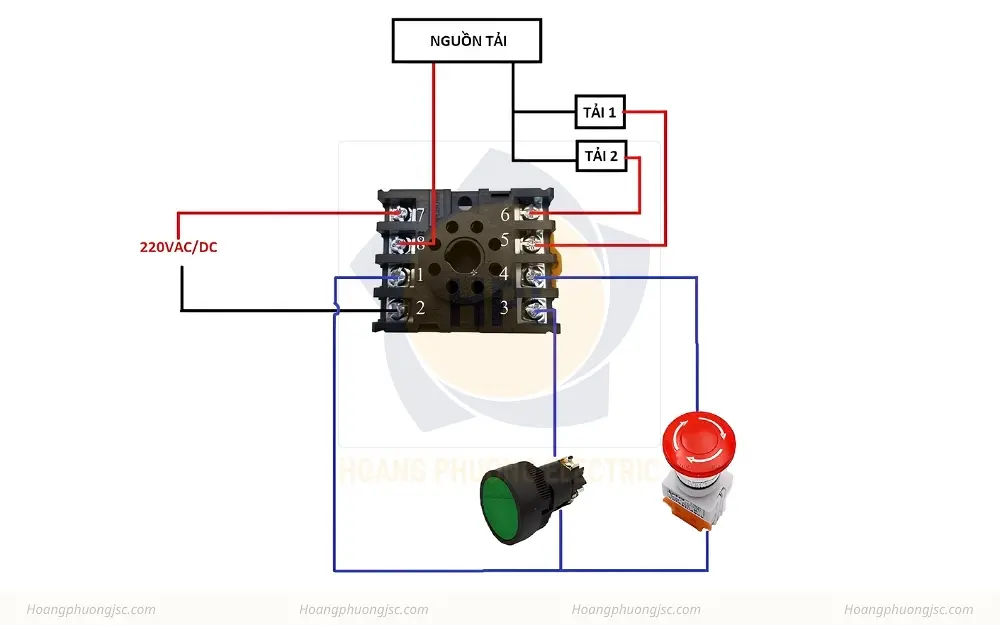

3. Sơ đồ đấu nối chân nhị thứ (Cấu trúc đế 8 chân tròn)

Để thiết bị vận hành kiên cố, triệt tiêu sai số và xung nhiễu điện từ, kỹ sư thực hiện đấu nối theo sơ đồ cấu trúc mạch chuẩn sau:

• Chân cấp nguồn (Power Supply): Chân 2 và chân 7 nối về nguồn cấp (chấp nhận mọi cấp điện áp trong dải từ 24V đến 240V AC hoặc DC).

• Chân chức năng bổ trợ điều khiển:

  • Chân 1 và chân 3: Cổng kết nối chức năng Tạm dừng mạch đếm thời gian (Gate).

  • Chân 1 và chân 4: Cổng kết nối chức năng Xóa trạng thái đếm về 0 để chạy lại (Reset).

• Cặp tiếp điểm ngõ ra đóng cắt (Control Output):

  • Chân 8 là chân chung (COM).

  • Chân 8 và chân 5: Cặp tiếp điểm thường đóng (NC).

  • Chân 8 và chân 6: Cặp tiếp điểm thường mở (NO).

Lưu ý kỹ thuật: “Đối với các phụ tải động cơ dải dòng cao hoặc cụm máy bơm công suất lớn, tiếp điểm chân 8-6 (NO) bắt buộc phải đấu nối tiếp để điều khiển cuộn hút (Coil) của Khởi động từ (Contactor) mạch động lực để bảo vệ an toàn cho bo mạch điện tử nội vi của timer.”

4. Ứng dụng tự động hóa công nghiệp tiêu biểu

Nhờ tích hợp bộ mạch nguồn dải rộng thông minh vạn năng và linh kiện bán dẫn bền bỉ, rơ-le thời gian DH48S-S BERM là giải pháp công nghệ hàng đầu cho:

• Hệ thống điều khiển bơm luân phiên bám tủ: Lập trình chu trình vận hành luân phiên giữa hai máy bơm nước thải hoặc bơm cấp nước sinh hoạt tòa nhà (Bơm một chạy 3 tiếng – nghỉ, bơm hai tự động kích hoạt chạy 3 tiếng) nhằm tránh om nhiệt hệ thống.

• Hệ thống thông gió phân xưởng và làm mát mái: Hẹn giờ tắt mở cho hệ thống quạt hút thông gió hành lang, cụm quạt giải nhiệt khoang tủ điện bám ca làm việc, hoặc điều khiển chu trình phun sương làm mát nhà xưởng định kỳ bám sàn.

• Dây chuyền chế tạo máy công nghiệp cỡ nhỏ: Ứng dụng xung nhịp thời gian mịn màng để điều khiển mạch đảo khay trứng tự động trong lò ấp công nghiệp, hệ thống bôi trơn dầu nhớt băng máy công cụ, hoặc hệ thống đèn chớp nháy cảnh báo an toàn phân xưởng.

Kết luận

Rơ-le thời gian luân phiên DH48S-S BERM là giải pháp phần cứng tiêu chuẩn giúp tối ưu hóa sơ đồ mạch dây nhị thứ trong tủ bảng điện. Với lợi thế bứt phá từ mạch nguồn vạn năng 24V-240V AC/DC, màn hình hiển thị LED đôi sắc nét cùng dải cài đặt thời gian siêu rộng từ 0.1 giây đến 99 giờ, mã hàng này mang lại phương án công nghệ tối ưu, giúp vận hành kiên cố, linh hoạt thích ứng với mọi hệ thống nguồn điện hiện trường và đảm bảo hệ thống máy móc luôn vận hành an toàn ổn định tuyệt đối kịch khung nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được rơ le thời gian 24h chính hãng với giá cả tốt nhất.
