Tìm hiểu chi tiết về biến dòng cho tủ RMU – Khái niệm, nguyên lý, cấu tạo và ứng dụng thực tế
Biến dòng chuyên dụng cho tủ RMU
Trong hệ thống điện trung thế hiện đại, đặc biệt là các tủ RMU (Ring Main Unit), biến dòng trung thế đóng vai trò vô cùng quan trọng trong việc:
- Đo lường dòng điện
- Giám sát phụ tải
- Bảo vệ quá dòng
- Bảo vệ chạm đất
- Kết nối relay bảo vệ trung thế
Đây là thiết bị gần như bắt buộc trong:
✅ Tủ RMU ABB
✅ Tủ RMU Schneider
✅ Tủ RMU Siemens
✅ Trạm kios trung thế
✅ Nhà máy công nghiệp
✅ Hệ thống điện mặt trời trung thế
✅ Lưới điện phân phối 22kV – 35kV
Hiện nay, dòng biến dòng RMU KDE sản xuất tại Việt Nam đang được sử dụng rộng rãi nhờ:
- Thiết kế chuyên dụng cho tủ RMU
- Độ chính xác cao
- Chịu dòng ngắn mạch tốt
- Kích thước tối ưu
- Giá thành hợp lý
- Tương thích nhiều relay bảo vệ phổ biến
Theo catalogue KDE-RMU, thiết bị tương thích với:
- ABB REJ603
- Siemens 7SR46
- Fanox SIA-B

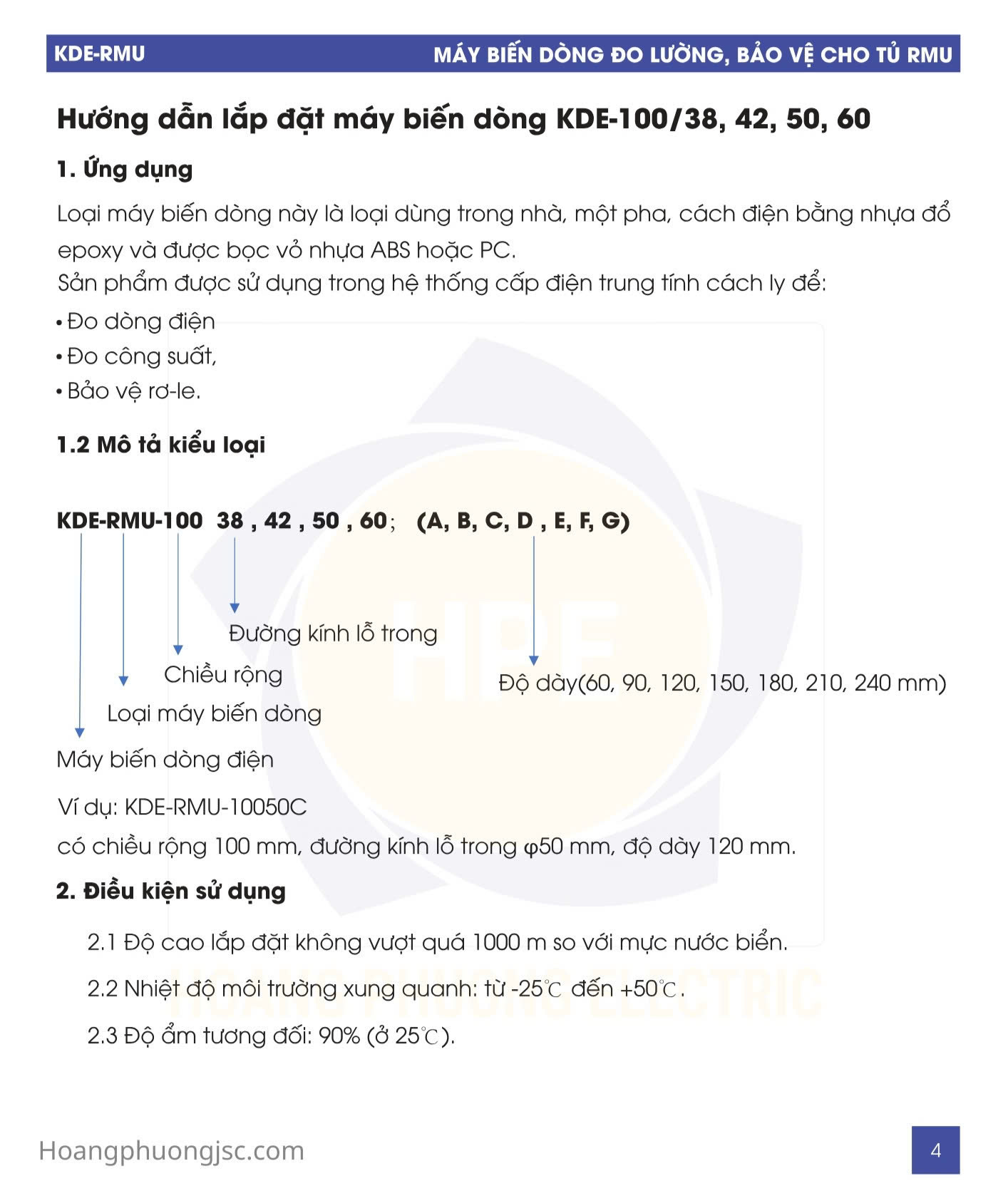

Tải tài liệu chi tiết CT RMU KDE tại: KDE-RMU-Catalog
RMU là gì?
RMU (Ring Main Unit) là tủ điện trung thế dạng vòng dùng trong hệ thống phân phối điện trung thế.
Tủ RMU có chức năng:
- Đóng cắt trung thế
- Bảo vệ hệ thống điện
- Phân phối điện
- Giám sát và xử lý sự cố
Trong tủ RMU, relay bảo vệ sẽ nhận tín hiệu dòng điện từ biến dòng CT để:
- Phát hiện quá tải
- Phát hiện ngắn mạch
- Phát hiện chạm đất
- Ra lệnh cắt máy cắt trung thế
Biến dòng RMU là gì?
Biến dòng RMU (Current Transformer for RMU) là loại máy biến dòng trung thế được thiết kế chuyên dụng cho:
- Tủ RMU
- Relay bảo vệ
- Đồng hồ đo điện
- Hệ thống SCADA
- Thiết bị giám sát trung thế
Khác với biến dòng hạ thế thông thường, CT RMU yêu cầu:
✅ Kích thước nhỏ gọn
✅ Độ chính xác cao
✅ Chịu được dòng ngắn mạch lớn
✅ Hoạt động ổn định trong môi trường trung thế
Nguyên lý hoạt động của biến dòng RMU
Biến dòng hoạt động dựa trên nguyên lý cảm ứng điện từ.
Khi dòng điện sơ cấp chạy qua thanh dẫn:
➡ Sinh ra từ trường
➡ Cảm ứng sang cuộn dây thứ cấp
➡ Tạo dòng điện thứ cấp theo tỉ số định mức
➡ Relay hoặc đồng hồ nhận tín hiệu để xử lý
Ví dụ:
- CT 100/5A
- Dòng sơ cấp 100A
- Dòng thứ cấp tương ứng là 5A
Từ tín hiệu này:
- Relay REJ603 ABB sẽ phân tích dòng điện
- Xác định sự cố
- Ra lệnh cắt bảo vệ trung thế
Cấu tạo của biến dòng RMU
1️⃣ Lõi từ
Lõi từ thường sử dụng:
- Thép silic
- Permalloy
- Hợp kim từ tính chất lượng cao
Giúp:
✅ Tăng độ chính xác
✅ Giảm tổn hao từ
✅ Ổn định tín hiệu đo
2️⃣ Cuộn sơ cấp
Là phần dòng điện trung thế đi qua.
Có thể là:
- Thanh cái đồng
- Busbar
- Cáp trung thế
3️⃣ Cuộn thứ cấp
Xuất tín hiệu:
- 1A
- 5A
- 0.075A
Đưa về:
- Relay bảo vệ
- Đồng hồ đo điện
- PLC
- SCADA
4️⃣ Vỏ epoxy cách điện
Catalogue KDE cho biết:
- CT được đúc epoxy kín hoàn toàn
- Bọc nhựa ABS hoặc PC
Giúp:
✅ Chống ẩm
✅ Chống bụi
✅ Chịu điện áp cao
✅ Tăng tuổi thọ thiết bị
Các loại biến dòng RMU phổ biến hiện nay
1️⃣ Biến dòng RMU S1-S2-S3-S4
Đây là dòng biến dòng nhiều cấp tỉ số dùng cho:
- Đo lường
- Relay bảo vệ
- Hệ thống RMU trung thế
Ví dụ:
- S1-S2 = 60/5A
- S1-S3 = 80/5A
- S1-S4 = 100/5A
Ưu điểm:
✅ Một CT dùng nhiều cấp dòng
✅ Linh hoạt thay đổi phụ tải
✅ Tiết kiệm không gian tủ điện
Thông số phổ thông:
| Model | Tỉ số |
|---|---|
| KDE-RMU-10050C | 60/5A – 80/5A – 100/5A |
Thông số:
- Class: 5P10
- Dung lượng: 2.5VA
- 50/60Hz
- Ith: 20kA/3s
2️⃣ Biến dòng CT1-CT2-CT3-CT4-CT5
Đây là dòng CT đặc biệt chuyên dùng cho:
- ABB REJ603
- Siemens 7SR46
- Relay bảo vệ trung thế
Theo catalogue KDE-RMU:
| Model | Tỉ số | Dải dòng | Cấp chính xác |
|---|---|---|---|
| CT1 | 7.2/0.075 | 3–33A | 10P30 |
| CT2 | 14.4/0.075 | 6–65A | 10P80 |
| CT3 | 28.8/0.075 | 12–130A | 5P80 |
| CT4 | 57.6/0.075 | 25–260A | 5P80 |
| CT5 | 115.2/0.075 | 51–520A | 5P80 |
Ưu điểm:
✅ Thiết kế nhỏ gọn
✅ Độ chính xác cao
✅ Tín hiệu ổn định
✅ Chuyên dụng cho relay ABB
Thông số kỹ thuật nổi bật của CT RMU KDE
Theo tài liệu KDE-RMU:
Điện áp cách điện
- 0.72/3kV
Tần số
- 50/60Hz
Dòng sơ cấp
- 20A → 1200A
Dòng thứ cấp
- 1A hoặc 5A
Dòng nhiệt ngắn hạn
- 20kA/1s đến 25kA
Tiêu chuẩn
- IEC 60044-1
Ưu điểm của biến dòng RMU KDE
✅ Thiết kế chuyên dụng cho tủ RMU
Kích thước compact phù hợp:
- RMU ABB
- RMU Siemens
- RMU Schneider
✅ Độ chính xác cao
Đáp ứng:
- Relay ABB REJ603
- Relay Siemens
- Fanox SIA-B
✅ Đúc epoxy kín hoàn toàn
Giúp:
- Chống ẩm
- Chống bụi
- Hoạt động ổn định lâu dài
✅ Chịu ngắn mạch lớn
Dòng chịu nhiệt:
- 20kA
- 25kA
Đảm bảo:
✅ An toàn hệ thống trung thế
✅ Relay hoạt động ổn định khi sự cố
✅ Sản xuất tại Việt Nam
Ưu điểm:
- Giá thành hợp lý
- Chủ động hàng hóa
- Hỗ trợ kỹ thuật nhanh
- Dễ bảo hành và thay thế
Ứng dụng thực tế của biến dòng RMU KDE
Biến dòng RMU KDE được sử dụng rộng rãi trong:
- Tủ RMU ABB
- Tủ trung thế Siemens
- Tủ trung thế Schneider
- Trạm kios
- Nhà máy công nghiệp
- Điện mặt trời trung thế
- Hệ thống phân phối điện 22kV
Mã đặt hàng phổ thông CT RMU KDE
| Model | Ứng dụng |
|---|---|
| KDE-RMU-10050C | CT nhiều cấp dòng |
| CT08-5 (CT1) | Dải nhỏ |
| CT16-5 (CT2) | Dải trung bình |
| CT32-5 (CT3) | Dải tải phổ thông |
| CT64-5 (CT4) | Tải lớn |
| CT128-5 (CT5) | Tải công nghiệp lớn |
📌 Mã đặt hàng dòng phổ thông luôn có sẵn hoặc sản xuất nhanh theo nhu cầu công trình.
📌 Các yêu cầu đặc biệt về:
- Kích thước
- Tỉ số
- Cấp chính xác
- Relay tương thích
- Dung lượng VA
- Thiết kế OEM
👉 Vui lòng liên hệ để được hỗ trợ thông tin chi tiết và tư vấn kỹ thuật phù hợp.
Vì sao nhiều dự án lựa chọn CT RMU KDE?
Các đơn vị thi công và tích hợp tủ điện trung thế thường ưu tiên KDE vì:
✅ Chất lượng ổn định
✅ Giá thành cạnh tranh
✅ Hỗ trợ kỹ thuật tốt
✅ Sản xuất tại Việt Nam
✅ Tương thích relay ABB REJ603
✅ Thiết kế chuyên dụng cho RMU
