So sánh Biến dòng RMU kiểu nhiều đầu ra (S1-S2-S3-S4) và Biến dòng CT1-CT2-CT3-CT4-CT5
Biến dòng (S1-S2-S3-S4) và Biến dòng CT1-CT2-CT3-CT4-CT5
Trong các hệ thống tủ trung thế RMU hiện nay, đặc biệt là các tủ sử dụng rơ le bảo vệ ABB REJ603, Siemens hoặc Schneider VIP, thường gặp 2 dạng biến dòng bảo vệ phổ biến:
- Biến dòng nhiều đầu ra kiểu S1-S2-S3-S4
- Biến dòng chuyên dụng kiểu CT1-CT2-CT3-CT4-CT5
Mỗi loại có cấu tạo, nguyên lý hoạt động và ứng dụng khác nhau. Dưới đây là bảng phân tích giúp dễ lựa chọn hơn cho từng hệ thống RMU thực tế.
Bảng so sánh tổng quát
| Tiêu chí | Biến dòng RMU S1-S2-S3-S4 | Biến dòng CT1-CT2-CT3-CT4-CT5 |
|---|---|---|
| Kiểu hoạt động | 1 biến dòng – nhiều đầu ra tỷ số | Mỗi CT là 1 tỷ số riêng |
| Ví dụ | 60/5A – 80/5A – 100/5A | CT1: 7.2A, CT2: 14.4A, CT3: 28.8A… |
| Đầu cực | S1-S2 / S1-S3 / S1-S4 | S1-S2 + C-D |
| Ứng dụng | Đo lường và bảo vệ RMU | Relay bảo vệ trung thế chuyên dụng |
| Tính linh hoạt | Cao | Theo từng cấp dòng cố định |
| Thay đổi tỷ số | Đổi dây đấu | Phải đổi model CT |
| Độ chính xác bảo vệ | 5P10 | 10P30 / 10P80 / 5P80 |
| Dòng thứ cấp | 5A | 0.075A / 0.288A |
| Ứng dụng relay | Relay bảo vệ phổ thông | Relay RMU chuyên dụng |
| Kích thước | Gọn | Rất nhỏ gọn |
| Khả năng tích hợp RMU | Tốt | Rất tối ưu |
| Giá thành | Kinh tế hơn | Chuyên dụng hơn |
1️⃣ Biến dòng RMU nhiều đầu ra S1-S2-S3-S4 là gì?
Đây là loại biến dòng có nhiều đầu lấy tỷ số trên cùng một cuộn dây.
Ví dụ:
- S1-S2 → 60/5A
- S1-S3 → 80/5A
- S1-S4 → 100/5A
Người dùng chỉ cần thay đổi điểm đấu dây để chọn tỷ số phù hợp.
Ưu điểm của dòng S1-S2-S3-S4
✅ Linh hoạt khi sử dụng
Có thể dùng nhiều cấp dòng trên cùng 1 CT.
✅ Giảm tồn kho
Không cần mua nhiều model CT khác nhau.
✅ Phù hợp tủ RMU dân dụng – công nghiệp
Ứng dụng nhiều trong:
- Tủ RMU ABB
- Tủ kiosk
- Tủ trung thế compact
✅ Dễ thay đổi khi nâng cấp tải
Nhược điểm
⚠ Dòng thứ cấp 5A
Relay và dây tín hiệu cần tương thích.
⚠ Kích thước lớn hơn CT chuyên dụng
⚠ Không tối ưu cho relay dòng siêu nhỏ
2️⃣ Biến dòng CT1-CT2-CT3-CT4-CT5 là gì?
Đây là dòng biến dòng chuyên dụng cho relay bảo vệ RMU.
Mỗi model tương ứng với một dải dòng riêng.
Ví dụ:

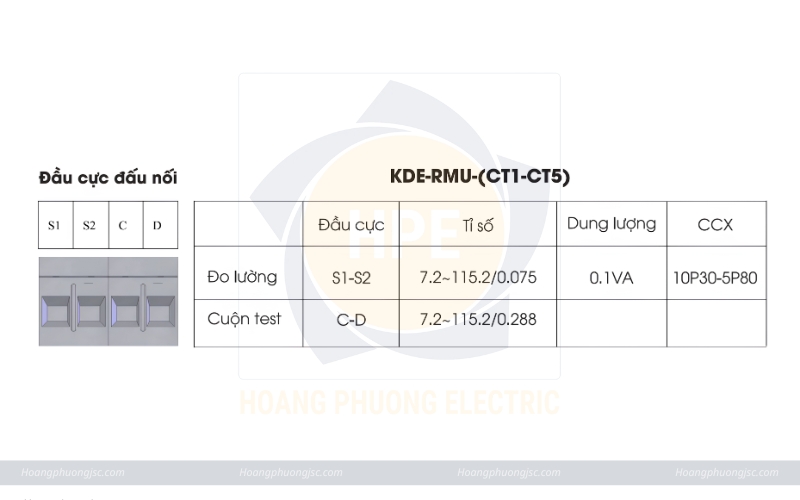

| CT | Tỷ số | Dải dòng |
|---|---|---|
| CT1 | 7.2/0.075A | 3–33A |
| CT2 | 14.4/0.075A | 6–65A |
| CT3 | 28.8/0.075A | 12–130A |
| CT4 | 57.6/0.075A | 25–260A |
| CT5 | 115.2/0.075A | 51–520A |
Ưu điểm của dòng CT1-CT5
✅ Chuyên dụng cho relay trung thế RMU
Tương thích:
- ABB REJ603
- Siemens
- Schneider VIP
✅ Độ chính xác bảo vệ cao
Đặc biệt trong:
- Quá dòng
- Chạm đất
- Ngắn mạch
✅ Dòng tín hiệu nhỏ
0.075A giúp:
- Relay đọc chính xác hơn
- Giảm tổn hao dây dẫn
✅ Kích thước cực kỳ nhỏ gọn
Rất phù hợp:
- RMU compact
- Tủ GIS
- Tủ kiosk
✅ Tối ưu bảo vệ trung thế
Nhược điểm
⚠ Mỗi cấp dòng phải dùng CT riêng
Không đổi được tỷ số bằng đấu dây.
⚠ Giá thành cao hơn
⚠ Cần đúng relay tương thích
So sánh nguyên lý hoạt động
🔹 Dòng S1-S2-S3-S4
- Hoạt động như CT truyền thống
- Thay đổi tỷ số bằng đầu tap
- Dòng ra chuẩn 5A
Phù hợp:
✅ Đo lường
✅ Bảo vệ thông thường
🔹 Dòng CT1-CT5
- Thiết kế chuyên biệt cho relay RMU
- Dòng ra rất nhỏ
- Độ nhạy cực cao
Phù hợp:
✅ Relay kỹ thuật số
✅ Bảo vệ trung thế chuyên sâu
Khi nào nên dùng loại nào?
Chọn S1-S2-S3-S4 khi:
✅ Muốn linh hoạt tỷ số
✅ Hệ thống RMU phổ thông
✅ Dùng relay chuẩn 5A
✅ Tối ưu chi phí
Chọn CT1-CT5 khi:
✅ RMU ABB / Schneider / Siemens
✅ Relay REJ603
✅ Cần bảo vệ chính xác cao
✅ Tủ trung thế compact
✅ Hệ thống điện công nghiệp lớn
Ứng dụng thực tế
🔹 S1-S2-S3-S4
- Tủ RMU dân dụng
- Trạm kiosk
- Nhà máy vừa và nhỏ
- Hệ thống phân phối điện
🔹 CT1-CT5
- RMU ABB SafeRing
- RMU Schneider
- RMU Siemens
- Nhà máy công nghiệp
- Trạm điện trung thế
