Rơ le Bảo Vệ Quá Dòng 1 Chiều DOCR Schneider

Giới thiệu về rơ le bảo vệ quá dòng DC mã DOCR Schneider

Trong hạ tầng điện công nghiệp, việc bảo vệ các phụ tải một chiều (DC) luôn là bài toán hóc búa do dòng DC không có điểm cắt 0 tự nhiên như dòng AC, dễ sinh hồ quang lớn và khó đo lường chính xác bằng các biến dòng cảm ứng thông thường. Rơ le DOCR của Schneider Electric ra đời như một giải pháp công nghệ cao bám sát phân khúc này.

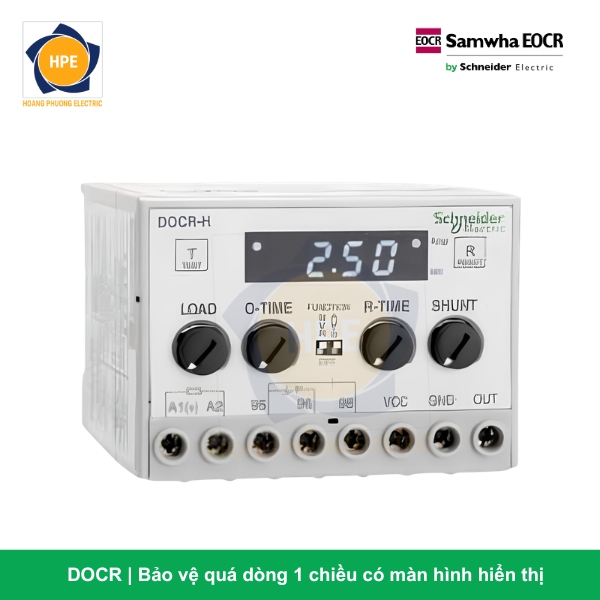

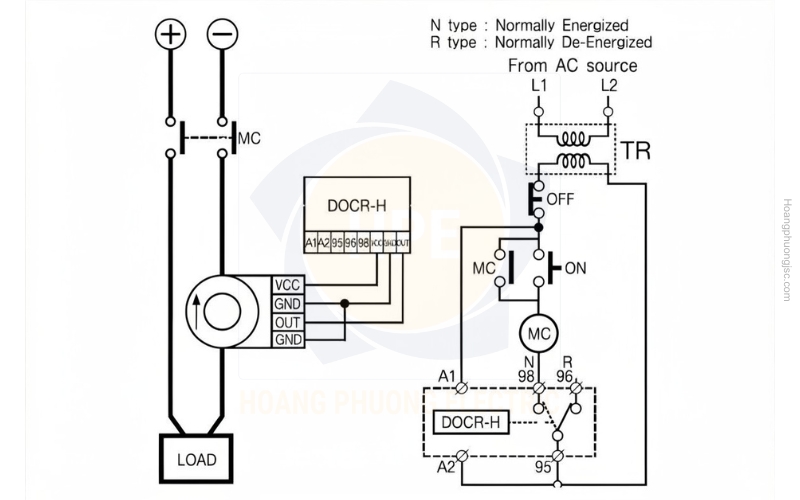

Về mặt kết cấu cơ khí, DOCR sở hữu thiết kế dạng module dẹt tinh gọn, gá kẹp cố định trên thanh Din-rail 35mm phía bên trong lòng tủ điện. Ngay mặt trước của rơ le được tích hợp sẵn một màn hình hiển thị LED kỹ thuật số sắc nét cùng cụm phím bấm cấu hình. Cơ chế cảm biến dòng lực của DOCR ứng dụng công nghệ cảm biến hiệu ứng Hall (Hall Effect Sensor) tân tiến. Thay vì đo cảm ứng điện từ, rơ le đo sự biến thiên của từ trường sinh ra bởi dòng điện một chiều chạy qua lỗ luồn dây (Window Type) trên thân máy, từ đó quy đổi ra trị số Ampe dòng DC thực thời gian thực.

Về mặt công năng, DOCR liên tục quét biên độ dòng điện một chiều bám tải và hiển thị trực tiếp lên màn hình LED. Thiết bị đóng vai trò là lá chắn đánh chặn siêu tốc các sự cố:

• Quá dòng một chiều (DC Overcurrent): Bảo vệ đường dây và phụ tải khi dòng DC vượt ngưỡng cài đặt (quá tải hoặc chập mạch ngắt quãng).

• Thiếu dòng sụt tải (DC Undercurrent): Phát hiện hệ thống bị mất tải, đứt dây dòng hoặc bơm DC chạy khô.

• Kẹt cơ khí (Stall / Lock): Phát hiện động cơ DC bị bó trục, dòng điện vọt cao ngay khi khởi động.

Ý nghĩa chi tiết cấu trúc mã hàng DOCR

Để nắm rõ cấu hình công nghệ của thiết bị, chúng ta giải mã các ký tự bám theo tiêu chuẩn phân loại đặc chủng của Schneider Electric:

• D (Digital Display): Tích hợp sẵn màn hình LED số trực quan mặt trước để theo dõi và cài đặt thông số tại chỗ.

• O (Overcurrent): Chức năng cốt lõi là bảo vệ hệ thống khỏi sự cố vọt dòng điện (quá tải).

• C (Current): Thiết bị đo lường và bảo vệ bám theo giá trị dòng điện lực.

• R (Relay): Khí cụ đóng cắt nhị thứ (Rơ le bảo vệ).

• Ứng dụng dòng điện (Đặc thù dòng DOCR): Chữ “DC” ngầm định trong tên dòng sản phẩm biểu thị thiết bị chỉ đo lường và bảo vệ dòng điện một chiều (Direct Current).

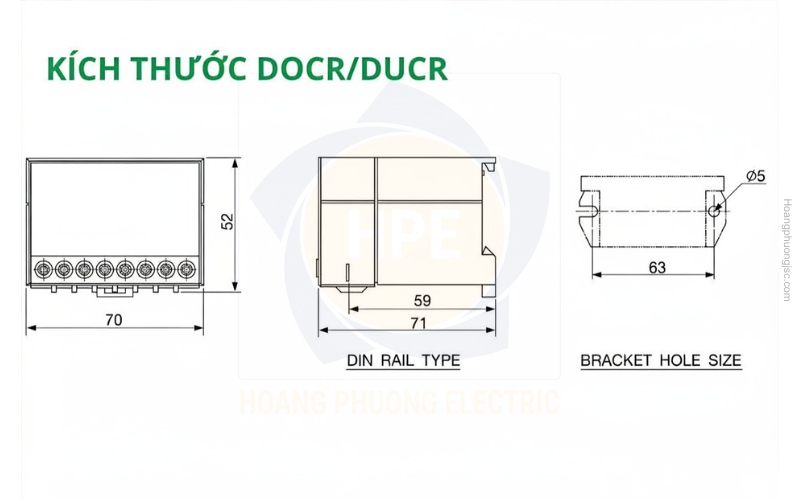

Thông số kỹ thuật chi tiết theo Catalogue Schneider DOCR Series

Các ưu điểm công nghệ vượt trội của rơ le một chiều DOCR

1. Công nghệ cảm biến hiệu ứng Hall siêu chính xác

Dòng điện một chiều không tạo ra từ trường biến thiên liên tục như dòng AC, nên các loại tai biến dòng thông thường hoàn toàn bị vô hiệu hóa. DOCR sử dụng lõi cảm biến Hall cao cấp, có khả năng đo lường chính xác tuyệt đối biên độ dòng điện một chiều thẳng đều. Do dây lực chỉ cần luồn thẳng qua lỗ tâm của rơ le (Window Type), hệ thống mạch động lực hoàn toàn cách ly vật lý với mạch điều khiển nhị thứ, đảm bảo an toàn chống phóng điện hồ quang.

2. Màn hình LED trực quan – Xóa bỏ đồng hồ đo dòng DC phụ phụ trợ

Thông thường để giám sát dòng DC, kỹ sư phải lắp thêm một bộ chia áp Shunt cồng kềnh kết hợp với đồng hồ đo dòng DC kim cơ học ngoài mặt tủ. DOCR tích hợp thẳng màn hình LED hiển thị số điện tử ngay trên thân máy. Khi mở tủ kiểm tra, người vận hành có thể đọc ngay trị số Ampe thực bám tải với sai số cực nhỏ, giúp đơn giản hóa thiết kế và tiết kiệm chi phí vật tư hạ tầng nhị thứ.

3. Tinh chỉnh thời gian ngắt thông minh (D-Time & O-Time)

Các phụ tải một chiều như động cơ DC hoặc các cụm nam châm điện thường sinh ra dòng đỉnh (Inrush Current) rất lớn khi vừa đóng điện. DOCR cho phép cài đặt D-Time (Start Delay Time) để rơ le chủ động “nhắm mắt” bỏ qua dòng đỉnh khởi động này. Đồng thời, tính năng O-Time (Trip Delay Time) giúp lọc bỏ các xung dòng vọt cao ngẫu nhiên trong quá trình vận hành, ngăn ngừa tuyệt đối tình trạng rơ le nhảy lỗi giả gây dừng dây chuyền vô lý.

4. Khả năng mở rộng linh hoạt cho hệ thống dòng DC siêu lớn

Với các hệ thống năng lượng lớn (như điện mặt trời, pin lưu trữ công nghiệp) có dòng điện DC lên đến hàng trăm Ampe, mã sản phẩm DOCR-05 đóng vai trò là bộ não xử lý trung tâm. Bằng cách kết nối ngõ vào của rơ le với tín hiệu điện áp nhỏ đưa ra từ một bộ biến dòng Shunt ngoài bám mạch lực, DOCR có thể quản lý và bảo vệ an toàn cho các dòng điện một chiều khổng lồ một cách mượt mà.

Một số dòng sản phẩm tham khảo

Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ quá dòng điện một chiều kỹ thuật số DOCR là khí cụ lý tưởng cho:

• Hệ thống xe nâng điện và cẩu trục DC: Giám sát dòng tải của các động cơ truyền động một chiều, bảo vệ động cơ không bị cháy cuộn dây khi cẩu quá tải hoặc bị kẹt cơ khí trục bánh răng.

• Hệ thống năng lượng tái tạo (Điện mặt trời & Pin lưu trữ ESS): Giám sát và bảo vệ quá dòng cho các dãy pin mặt trời (String), cụm pin lưu trữ Lithium/Acquy công nghiệp trước khi đưa vào bộ kích từ Inverter.

• Hệ thống xi mạ và điện hóa: Bảo vệ quá dòng cho các tủ nguồn dòng DC công suất lớn phục vụ bể mạ kim loại, bể điện phân hóa chất.

• Hệ thống điều khiển nhị thứ tòa nhà & Trạm biến áp: Giám sát mạch nguồn DC 110V / 220V cấp cho lò sấy, hệ thống cuộn hút cắt của máy cắt không khí (ACB) hoặc máy cắt chân không (VCB).

Kết luận

Rơ le bảo vệ quá dòng 1 chiều có màn hình hiển thị DOCR Schneider là giải pháp công nghệ chuyên biệt, lấp đầy khoảng trống an toàn trong lưới điện một chiều DC hiện nay. Sự kết hợp giữa bộ cảm biến hiệu ứng Hall tân tiến, màn hình hiển thị số tại chỗ trực quan và cơ chế thiết lập thời gian trễ linh hoạt giúp DOCR trở thành người gác đền tin cậy, che chở toàn diện cho hệ thống phụ tải một chiều đắt tiền của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
