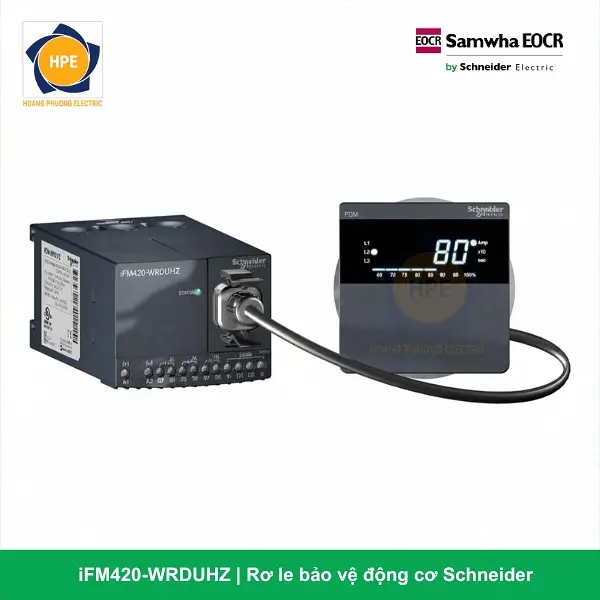

Rơ Le Bảo Vệ Động Cơ iFM420-WRDUHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh iFM420-WRDUHZ

Mã hàng iFM420-WRDUHZ đại diện cho giải pháp quản lý phụ tải toàn diện thuộc phân khúc rơ le bảo vệ động cơ kỹ thuật số thông minh thế hệ mới dòng EOCR-iFM420 (chữ “i” đại diện cho tính năng Intelligent / IoT – Sẵn sàng cho hạ tầng số hóa công nghiệp 4.0) do Schneider Electric nghiên cứu và chế tạo bám sát các tiêu chuẩn kỹ thuật khắt khe. Ký hiệu số “420” khẳng định tính năng công nghệ đặc chủng: Tích hợp sẵn ngõ ra Analog Current Loop (4-20mA). Thiết bị đóng vai trò như một bộ transittor kỹ thuật số đo lường chuyên dụng, biến đổi chính xác giá trị dòng điện tải lực thực tế của motor thành tín hiệu dòng điện một chiều DC 4-20mA tuyến tính, sẵn sàng đẩy dữ liệu trực tiếp về bộ điều khiển trung tâm PLC hoặc hệ thống DCS phân xưởng mà không cần lắp đặt thêm bộ chuyển đổi trung gian đắt đỏ.

Sản phẩm sở hữu cấu trúc màn hình hiển thị số tách rời (Display Separate Type) trực quan, đưa giao diện LCD ra ngoài cánh cửa tủ thông qua cáp tín hiệu bám máy. Đặc trưng cơ khí của model này là hệ thống phần cứng dạng cửa sổ xuyên tâm (Window Type) đúc liền khối, kết hợp với việc bố trí toàn bộ hệ thống cầu đấu kẹp vít cho mạch điều khiển nhị thứ ở phía đáy thiết bị (Bottom Connection). Toàn bộ các đường cáp lực của động cơ sẽ được luồn thẳng trực tiếp qua thân rơ le, mang lại giải pháp thiết kế tủ điện tối giản không gian, triệt tiêu hoàn toàn rủi ro move điện và nâng cao hệ số tin cậy vận hành bám sàn phân xưởng.

Ý nghĩa chi tiết cấu trúc mã hàng iFM420-WRDUHZ (Analog 4-20mA – Hole/Bottom Type)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ và khắt khe của nhà sản xuất Schneider Electric, mã iFM420-WRDUHZ được bóc tách chi tiết như sau:

• iFM420 (Intelligent Motor Protection Relay with 4-20mA Output): Dòng rơ le bảo vệ động cơ kỹ thuật số thông minh (Intelligent IoT Series), trang bị sẵn cổng xuất tín hiệu Analog 4-20mA tuyến tính bám tải, thiết kế mô-đun màn hình rời cao cấp.

• WR (Wide Range – Extended): Định danh dải dòng bảo vệ định mức siêu rộng đã được nâng cấp vượt trội từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt số tuyến tính mịn qua phần mềm bám máy, đáp ứng trực tiếp dải công suất motor lớn trực tiếp mà không cần CT phụ).

• D (Current Transformer type D): Cấu hình ngõ vào nhận tín hiệu dòng điện trực tiếp đặc thù loại D, nâng cao độ chính xác khi lấy mẫu dòng và xử lý sóng hài tải.

• U (Universal Voltage): Mạch nguồn nuôi dải rộng áp cao cấp thông minh, chấp nhận điện áp từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le tự động bù áp và miễn nhiễm trước các pha sụt áp lưới tức thời của phân xưởng.

• H (Hole / Bottom Layout): Ký hiệu phần cứng quy định cấu trúc cơ khí kết hợp: Mạch lực đi qua lỗ xuyên tâm (Hole/Window Type) chống move điện, kết hợp với các cầu đấu dây nhị thứ được bố trí ở phía đáy thiết bị (Bottom Connection) để gom dây cáp điều khiển chạy thẳng xuống máng nhựa dọc.

• Z (Modbus Communication): Tích hợp sẵn cổng truyền thông nối tiếp RS-485 giao thức Modbus RTU tiêu chuẩn, sẵn sàng đưa thiết bị vào hạ tầng mạng nhà máy số thông minh.

Thông số kỹ thuật chi tiết dòng EOCR iFM420-WRDUHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le iFM420 đấu đáy nguồn 220V

1. Song hành dữ liệu kép Analog 4-20mA và Truyền thông Số thông minh

Sự đắt giá của iFM420-WRDUHZ nằm ở khả năng truyền tải dữ liệu linh hoạt bám máy. Ngõ ra Analog 4-20mA truyền tín hiệu dòng điện tải thực thời gian thực (với độ trễ bằng 0) về card nhận analog của PLC để chạy các toán tử điều khiển vòng kín hoặc Scada giám sát nhanh. Đồng thời, cổng truyền thông nối tiếp RS-485 Modbus RTU chịu trách nhiệm đẩy dữ liệu quản lý, cấu hình tham số và nhật ký lỗi về trung tâm SCADA, tạo nên cấu hình dự phòng dữ liệu hoàn hảo bám sàn.

2. Thiết kế Window Type xuyên tâm triệt tiêu hoàn toàn điểm move điện

Kiểu kết cấu lỗ xuyên tâm Window loại bỏ hoàn toàn việc phải bấm cốt và bắt vít mạch lực kẹp răng vào thân thiết bị. Cáp lực đi thẳng từ khởi động từ (Contactor) xuyên qua lòng thiết bị đến thẳng motor. Giải pháp này giúp triệt tiêu hoàn toàn rủi ro lỏng ốc sinh nhiệt (move điện) do rung động tuần hoàn gây ra – một trong những nguyên nhân hàng đầu gây cháy nổ tủ điện công nghiệp nặng bám sàn.

3. Cấu trúc đấu dây phía đáy (Bottom Connection) tinh gọn dây nhị thứ

Việc đưa toàn bộ các domino kẹp vít mạch nhị thứ điều khiển và cổng tín hiệu truyền thông về phía dưới đáy thân máy giúp các kỹ sư làm tủ điện dễ dàng định hình bó dây. Toàn bộ dây cáp điều khiển đi ra từ rơ le sẽ chạy thẳng tuột xuống máng nhựa dọc, giúp khoang nội thất tủ điện đạt độ thẩm mỹ tối cao, thoáng đãng và dễ dàng đo thông mạch bảo trì bám sàn.

4. Mạch nguồn dải rộng Universal 100-240V thích ứng lưới linh hoạt

Bo mạch nguồn cao cấp được thiết kế để chịu đựng các cú sốc điện lưới hoặc hiện tượng trồi sụt áp lực điện bám tải trong các khu công nghiệp tập trung. Thiết bị cắm thẳng trực tiếp vào nguồn điều khiển 220VAC tiêu chuẩn mà không cần qua máy biến áp hạ áp phụ, giúp tinh giản tối đa bản vẽ tủ điện nhị thứ và giảm chi phí vật tư tổng thể.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số thông minh tích hợp ngõ ra analog iFM420-WRDUHZ nguồn dải rộng xuyên tâm đấu đáy là linh kiện gác cổng lý tưởng cho:

• Hệ thống tích hợp tự động hóa PLC/DCS: Nơi hệ thống giám sát trung tâm cần thu thập liên tục giá trị dòng điện của động cơ thông qua tín hiệu Analog 4-20mA để thực hiện các thuật toán điều khiển logic vòng kín hoặc Scada giám sát tốc độ cao.

• Tủ điều khiển động cơ thông minh IoT cao cấp (Smart MCC Hole/Bottom Layout): Thích hợp cho cấu trúc các tủ điện MCC yêu cầu mật độ thiết bị bố trí khoa học, đi dây điều khiển tinh gọn bám theo máng nhựa dọc đáy tủ, hiển thị rời ra ngoài mặt cánh tủ và tích hợp hệ thống số hóa dữ liệu nhà máy.

• Môi trường ẩm ướt, trạm bơm, xử lý nước thải: Nơi môi trường có độ ẩm cao, việc luồn cáp xuyên tâm giúp triệt tiêu hoàn toàn rủi ro oxy hóa cọc đấu nối gỉ sét, đảm bảo hệ thống mạch lực vận hành liên tục ổn định bám sàn.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số iFM420-WRDUHZ Schneider (Bottom Connection – Window Type – 100-240V) chính là giải pháp gác cổng động cơ thông minh, an toàn và tối ưu thế mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa ngõ ra Analog 4-20mA chuyên dụng, kết cấu lỗ xuyên tâm Window chống move rủi ro mạch lực, cấu trúc terminal đấu đáy tinh gọn, cấu trúc màn hình rời hiển thị số sắc nét, dải dòng rộng 0.5-60A, dải nguồn Universal linh hoạt cùng cổng truyền thông Modbus mạnh mẽ, iFM420-WRDUHZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
