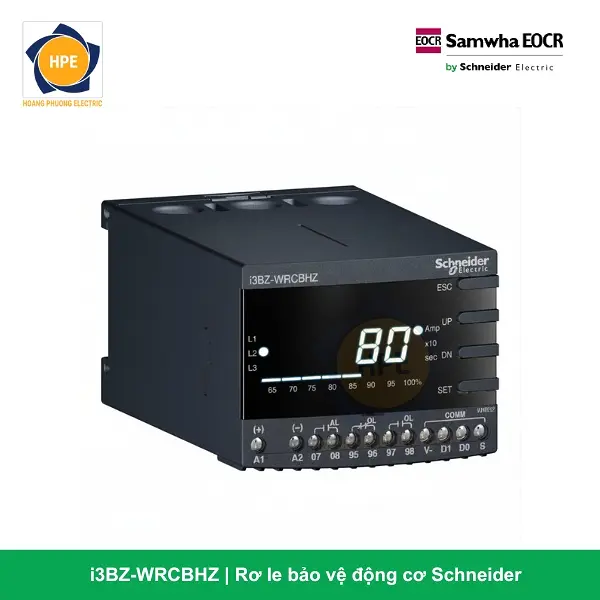

Rơ Le Bảo Vệ Động Cơ i3BZ-WRCBHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh i3BZ-WRCBHZ

Mã hàng i3BZ-WRCBHZ thuộc phân khúc rơ le bảo vệ động cơ và gác cổng dòng rò kỹ thuật số thông minh thế hệ mới dòng EOCR-i3BZ (chữ “i” đại diện cho tính năng Intelligent / IoT – Sẵn sàng số hóa hạ tầng công nghiệp 4.0) do Schneider Electric nghiên cứu và chế tạo bám sát các tiêu chuẩn kỹ thuật nghiêm ngặt. Khác với dải sản phẩm màn hình rời, dòng i3BZ sở hữu kiến trúc màn hình số hiển thị LED tích hợp trực tiếp trên khối thân máy (Built-in Display Type). Thiết bị được trang bị bộ vi xử lý trung tâm MCU lõi kép hiệu năng cao, cho phép lấy mẫu và tính toán chính xác trị số dòng điện tải thực tế của 3 pha và dòng rò vi sai bám tải theo thời gian thực (Real-time monitoring).

Sản phẩm sở hữu kết cấu phần cứng dạng đấu dây điều khiển nhị thứ tập trung ở phía đáy (Bottom Connection), đi cùng cấu hình mạch lực nhận dạng dòng điện đặc thù loại C, kết hợp cùng hệ thống tiếp điểm điều khiển logic dạng 1A1B (1 Tiếp điểm thường mở + 1 Tiếp điểm thường đóng) biệt lập. Thiết kế này tạo ra bố cục đi dây cực kỳ tinh gọn, giúp gom toàn bộ dây tín hiệu chạy thẳng xuống máng nhựa dọc, lý tưởng cho các cấu trúc tủ điện phân phối công nghiệp hiện đại yêu cầu tính thẩm mỹ cao và bám sàn nhà xưởng chắc chắn.

Ý nghĩa chi tiết cấu trúc mã hàng i3BZ-WRCBHZ (Intelligent Built-in Display – Bottom)

Để bẻ khóa cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã i3BZ-WRCBHZ được bóc tách chi tiết như sau:

• i3BZ (Intelligent Digital Earth Fault Motor Protection Relay): Dòng rơ le bảo vệ động cơ thông minh tích hợp gác cổng dòng rò chạm đất thông qua cảm biến ZCT, thiết kế màn hình hiển thị số LED trực tiếp trên thân máy, hỗ trợ kết nối IoT cao cấp.

• WR (Wide Range – Extended): Định danh dải dòng bảo vệ định mức siêu rộng đã được nâng cấp vượt trội từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt số tuyến tính mịn qua phần mềm bám máy, đáp ứng trực tiếp dải công suất motor lớn trực tiếp mà không cần CT phụ).

• C (Current Transformer type C & Contact Layout): Cấu hình ngõ vào nhận tín hiệu dòng điện trực tiếp đặc thù loại C, tích hợp cấu trúc tiếp điểm ngõ ra logic 1A1B tối ưu hóa sơ đồ mạch nhị thứ điều khiển.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), lý tưởng cho màng mạch nhị thứ an toàn sinh mạng nghiêm ngặt.

• H (Bottom Connection Layout): Ký hiệu phần cứng quy định cấu trúc cơ khí phân tách: Toàn bộ hệ thống domino kẹp vít dây nhị thứ được bố trí gọn gàng ở phía đáy thiết bị (Bottom Connection) để chạy thẳng xuống máng cáp nhựa dọc, tối ưu hóa không gian tủ.

• Z (Modbus RTU Communication / ZCT): Khẳng định tính năng bảo vệ dòng rò kết nối trực tiếp với biến dòng ZCT rời của hãng, đồng thời tích hợp cổng truyền thông RS-485 Modbus RTU để số hóa dữ liệu bám máy.

Thông số kỹ thuật chi tiết dòng i3BZ-WRCBHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le i3BZ đấu đáy nguồn 24V

1. Kiến trúc thông minh i3BZ gác cổng dòng rò tối tân qua ZCT ngoài

Sự đắt giá của i3BZ-WRCBHZ nằm ở màng bảo vệ vi sai chạm đất độ nhạy cao. Bằng cách kết nối đồng bộ với biến dòng ZCT ngoài, rơ le liên tục quét dải dòng rò vỏ do suy giảm cách điện cuộn dây motor. Thiết bị sẽ phát lệnh cắt mạch kịp thời hoặc đưa ra cảnh báo sớm trước khi sự cố leo thang thành chập cháy pha-đất, triệt tiêu nguy cơ hỏa hoạn nhà xưởng bám sàn.

2. Cấu trúc đấu dây phía đáy (Bottom Connection) tinh gọn nội thất tủ

Việc đưa toàn bộ hệ thống cầu đấu kẹp vít của mạch điều khiển nhị thứ và cổng truyền thông về phía đáy thân máy giúp các kỹ sư tủ điện dễ dàng tạo hình bó dây chuyên nghiệp. Toàn bộ dây tín hiệu đi ra từ rơ le sẽ chạy thẳng tuột xuống máng nhựa dọc, giúp không gian nội thất tủ điện đạt độ thoáng đãng tối đa, thẩm mỹ cao và dễ dàng bảo trì thông mạch bám sàn.

3. Cấu hình tiếp điểm 1A1B biệt lập tối ưu hóa sơ đồ mạch nhị thứ

Việc trang bị sẵn cụm tiếp điểm ngõ ra logic độc lập 1A1B (1 NO + 1 NC) mang lại lợi thế rất lớn cho các kỹ sư thiết kế tủ điện. Bạn có thể sử dụng tiếp điểm thường đóng (NC) để ngắt trực tiếp cuộn hút Contactor khi xảy ra lỗi, và dùng tiếp điểm thường mở (NO) độc lập để đẩy tín hiệu đèn báo sự cố ngoài cánh tủ hoặc kích hoạt còi cảnh báo bám sàn mà không cần lắp thêm rơ le trung gian.

4. Mạch nguồn điều khiển 24V AC/DC siêu an toàn cho kỹ sư vận hành

Thiết thiết dải nguồn áp thấp 24V AC/DC loại bỏ hoàn toàn các nguy cơ nguy hiểm về điện áp cao rò rỉ tại khu vực khoang tủ điều khiển. Đây là tiêu chuẩn an toàn bắt buộc tại các nhà máy liên doanh, nhà máy công nghệ cao hiện đại nhằm bảo vệ an toàn sinh mạng tuyệt đối cho đội ngũ kỹ sư bảo trì và vận hành khi thao tác thiết lập thông số trực tiếp bám máy.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số đa chức năng thông minh i3BZ-WRCBHZ bản đấu dây phía đáy nguồn 24V an toàn là lựa chọn lý tưởng cho:

• Tủ điều khiển động cơ thông minh IoT cao cấp (Smart MCC Bottom Layout): Phù hợp cho cấu trúc các ngăn tủ điện phân phối yêu cầu mật độ thiết bị kiên cố, đi dây tín hiệu tinh gọn bám theo máng nhựa dọc đáy tủ, hiển thị thông số LED tại chỗ trực quan và kết nối Modbus về trung tâm.

• Hệ thống bơm, xử lý nước thải, trạm bơm chìm: Nơi phụ tải làm việc trong điều kiện độ ẩm cao, việc chạy nguồn nuôi 24V áp thấp đảm bảo an toàn tuyệt đối, đồng thời màng gác cổng dòng rò qua ZCT ngoài giúp chống rủi ro rò điện ra vỏ máy gây nguy hiểm bám sàn.

• Môi trường công nghiệp có độ rung chấn tuần hoàn: Kết cấu cầu đấu kẹp vít bố trí phía đáy giúp cố định chắc chắn đầu dây, chống hiện tượng tuột lỏng dây do các xung lực cơ học từ sàn máy truyền vào tủ điện.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số i3BZ-WRCBHZ Schneider (Bottom Connection – 1A1B – 24V) chính là giải pháp gác cổng động cơ thông minh, an toàn và tinh gọn tối đa bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa màng gác cổng dòng rò ZCT tối tân, kết cấu đấu đáy Bottom Connection thẩm mỹ, cấu hình tiếp điểm 1A1B biệt lập, màn hình hiển thị số LED tại chỗ trực quan cùng mạch nguồn 24V an toàn sinh mạng tuyệt đối, i3BZ-WRCBHZ mang lại sự tin cậy đỉnh cao cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
