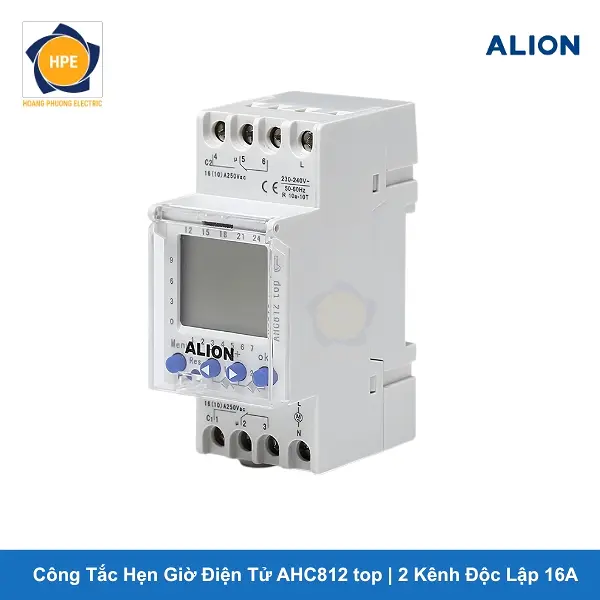

Công Tắc Hẹn Giờ Điện Tử AHC812 top Timer Số 2 Kênh Độc Lập 16A

1. Tổng quan thiết bị và nguyên lý vận hành

AHC812 top là dòng công tắc hẹn giờ kỹ thuật số (Digital Time Switch) tích hợp 2 kênh ngõ ra hoàn toàn độc lập dải chu kỳ tuần hoàn 24 giờ và 7 ngày phân khúc cao cấp. Thiết bị sở hữu thiết kế dạng khối mô-đun tiêu chuẩn, chuyên dụng để gài trực tiếp lên thanh ray DIN Rail 35mm của tủ điện tổng hoặc tủ điều khiển bệ máy hiện trường.

Khác biệt hoàn toàn so với các dòng timer cơ học hay các bộ hẹn giờ 1 kênh thông thường, AHC812 top vận hành dựa trên nền tảng vi xử lý (Microchip) dải toán cao kết hợp màn hình tinh thể lỏng LCD sắc nét. Cơ chế này cho phép người vận hành lập trình chính xác đến từng phút cho 2 hệ thống tải khác nhau hoạt động trên 2 lịch trình độc lập, lặp lại tuần hoàn theo nhóm ngày tùy chọn trong tuần.

Mã phần cứng AHC812 top sở hữu năng lực gác cổng mạch điện kiên cố nhờ tích hợp viên pin Lithium dự phòng nội vi dải dài. Khi khoang tủ điện tổng gặp sự cố mất điện lưới kịch khung, viên pin này sẽ ngay lập tức duy trì bộ nhớ và xung đồng hồ nội vi liên tục (không làm mờ màn hình), giúp giữ nguyên vẹn toàn bộ dữ liệu cấu hình đã cài đặt mà không cần người dùng phải đi thiết lập lại từ đầu.

2. Đặc tính kỹ thuật công nghệ cốt lõi

Cấu trúc phần cứng và cơ chế chuyển mạch của mã AHC812 top sở hữu những đặc tính kỹ thuật chuyên sâu, đáp ứng nghiêm ngặt các quy chuẩn hiện trường tủ bảng điện:

• Màn hình hiển thị LCD trực quan và cấu trúc cài thanh ray 35mm:

  Mặt trước trang bị màn hình LCD sắc nét giúp theo dõi rõ ràng mốc thời gian thực tế, thứ trong tuần cũng như trạng thái tiếp điểm của cả 2 kênh (Channel 1 và Channel 2). Vỏ nhựa kỹ thuật chống cháy có khe ngàm bám tủ chuẩn thanh ray DIN Rail 35mm, giúp tối ưu hóa không gian bám tủ kịch khung.

• Tính năng 2 kênh độc lập điều khiển phức hợp dải rộng:

  Sự tích hợp 2 kênh độc lập (Mỗi kênh sở hữu 1 cặp tiếp điểm riêng) cho phép một bộ hẹn giờ duy nhất điều khiển đồng thời 2 hệ thống phụ tải khác nhau (Ví dụ: Kênh 1 hẹn giờ cho hệ thống đèn đường, Kênh 2 hẹn giờ cho hệ thống đài phun nước). Hỗ trợ lập trình dải 24h/7 ngày với các nhóm ngày tùy biến cực kỳ linh hoạt.

• Hai bộ tiếp điểm hợp kim bạc dải cao chịu tải định mức 16A:

  Thiết bị sở hữu cấu trúc 2 rơ-le ngõ ra dải cao cường độ tốt, chịu dòng tải định mức lên tới 16A cho mỗi kênh (tải trở). Khả năng chịu tải kiên cố này giúp thiết bị vận hành an toàn, giảm thiểu tối đa hiện tượng vỡ hồ quang khi đóng cắt mạch nguồn nhị thứ.

• Nút gạt chế độ tay cưỡng bức riêng biệt cho từng kênh:

  Tích hợp nút nhấn chuyển đổi chế độ Manual linh hoạt (ON / AUTO / OFF) cho phép người vận hành kích hoạt hoặc ngắt cưỡng bức độc lập từng kênh phụ tải hiện trường để bảo trì thiết bị bệ máy mà không làm đảo lộn chu kỳ tự động của kênh còn lại. Nắp lật nhựa trong suốt phía trước giúp bảo vệ phím nhấn bám bụi.

3. Bảng thông số kỹ thuật công tắc hẹn giờ AHC812 top

4. Sơ đồ đấu nối mạch nhị thứ bám tủ

Để công tắc hẹn giờ điện tử AHC812 top vận hành kiên cố và tránh các lỗi xung đỉnh dòng rò, kỹ sư thực hiện đấu nối theo sơ đồ mạch điện tiêu chuẩn sau:

• Đấu nối nguồn cấp (Power Input):

  Đấu nguồn cấp 220V AC vào hai chân cấp nguồn đầu vào của thiết bị (Thông thường là chân chân nguồn in rõ trên sơ đồ vỏ nhựa).

• Đấu nối điều khiển 2 kênh độc lập (Load Output):

  Thiết bị có 2 nhóm đầu ra tiếp điểm khô riêng biệt tương ứng cho Kênh 1 và Kênh 2 (Mỗi nhóm gồm chân chung COM, Thường mở NO, Thường đóng NC). Kỹ sư cầu dây pha (L) từ nguồn cấp vào các chân chung, sau đó lấy dây ra từ các chân Thường mở (NO) của Kênh 1 và Kênh 2 để đi độc lập ra từng cụm phụ tải chấp hành.

• Khuyến nghị kỹ thuật chuyên sâu từ chuyên gia:

  Mặc dù tiếp điểm định mức lên tới 16A cho mỗi kênh, nhưng đối với các phụ tải có dòng khởi động đỉnh lớn như Máy bơm nước tưới tiêu, motor công nghiệp dải dòng cao, hệ thống điều hòa, ngõ ra của AHC812 top bắt buộc phải đấu nối tiếp để điều khiển cuộn hút (Coil) của Khởi động từ (Contactor) mạch động lực cho từng kênh. Tuyệt đối không để rơ-le nội vi đóng ngắt trực tiếp tải động cơ lớn nhằm bảo vệ bo mạch điện tử bên trong không bị phá hủy hay chảy dính tiếp điểm cơ khí.

5. Ứng dụng tự động hóa công nghiệp và hạ tầng tiêu biểu

Nhờ tính năng 2 kênh độc lập phối hợp với kiểu dáng lắp thanh ray 35mm nhỏ gọn, công tắc hẹn giờ AHC812 top là giải pháp hàng đầu cho:

• Tự động hóa phức hợp khoang tủ điện hạ tầng đô thị:

  Điều khiển tích hợp đồng thời hệ thống đèn đường chiếu sáng (Kênh 1) và cụm đài phun nước nghệ thuật cảnh quan (Kênh 2); hoặc hẹn giờ tắt mở đèn biển hiệu quảng cáo tấm lớn (Kênh 1) phối hợp hệ thống đèn LED trang trí showroom nội thất (Kênh 2).

• Kiểm soát hệ thống tưới tiêu và trang trại chăn nuôi:

  Lập trình thời gian kích hoạt các cụm bơm phun sương làm mát mái tôn nhà xưởng bám ca (Kênh 1) song song với điều khiển hệ thống sục khí tạo ô-xy định kỳ trong các ao nuôi trồng thủy sản (Kênh 2).

• Quản lý thiết bị tòa nhà và thông gió phân xưởng:

  Hẹn giờ tắt mở cho hệ thống bình đun nước nóng công nghiệp (Kênh 1) phối hợp điều khiển quạt hút thông gió hành lang tòa nhà bám giờ hành chính (Kênh 2), giúp tiết kiệm điện năng tối đa kịch khung.

Kết luận

Công tắc hẹn giờ điện tử 2 kênh AHC812 top là giải pháp phần cứng tiêu chuẩn cao, mang lại hiệu quả kinh tế và độ chính xác tuyệt đối cho các bài toán kiểm soát thời gian đa nhiệm bám tủ hiện trường.

With thiết kế cài thanh ray DIN Rail siêu gọn gàng, khả năng phân tách 2 kênh đóng ngắt 16A riêng biệt, cùng mạch nguồn tích hợp pin Lithium dự phòng dải dài, mã hàng này mang lại phương án công nghệ tối ưu, giúp đơn giản hóa sơ đồ đấu nối nhị thứ và đảm bảo hệ thống điện bệ máy luôn hoạt động ổn định bất chấp mọi sự cố mất nguồn.
