Công Tắc Hẹn Giờ Điện Tử AHC15A Timer Số 1 Kênh Ray 35mm

1. Tổng quan thiết bị và nguyên lý vận hành

AHC15A là dòng công tắc hẹn giờ kỹ thuật số (Digital Time Switch) 1 kênh độc lập dải chu kỳ tuần hoàn 24 giờ và 7 ngày phân khúc chất lượng cao. Thiết bị sở hữu thiết kế đột phá với kích thước siêu nhỏ gọn dạng đơn mô-đun (1 Tép), chuyên dụng để gài trực tiếp lên thanh ray DIN Rail 35mm của tủ điện tổng hoặc tủ điều khiển bệ máy hiện trường.

Khác biệt hoàn toàn so với các dòng timer cơ học cồng kềnh, AHC15A – 220V vận hành dựa trên nền tảng vi xử lý (Microchip) dải toán cao kết hợp màn hình tinh thể lỏng LCD sắc nét. Cơ chế này cho phép người vận hành lập trình chính xác đến từng phút các lệnh đóng/ngắt mạch theo từng ngày riêng lẻ trong tuần hoặc thiết lập lặp lại tuần hoàn theo nhóm ngày tùy chọn.

Mã phần cứng AHC15A sở hữu năng lực gác cổng mạch điện kiên cố nhờ tích hợp viên pin Lithium dự phòng nội vi dải dài. Khi khoang tủ điện tổng gặp sự cố mất điện lưới kịch khung, viên pin này sẽ ngay lập tức duy trì bộ nhớ và xung đồng hồ nội vi liên tục (không làm mờ màn hình), giúp giữ nguyên vẹn toàn bộ dữ liệu cấu hình đã cài đặt mà không cần người dùng phải đi thiết lập lại từ đầu.

2. Đặc tính kỹ thuật công nghệ cốt lõi

Cấu trúc phần cứng và cơ chế chuyển mạch của mã AHC15A sở hữu những đặc tính kỹ thuật chuyên sâu, đáp ứng nghiêm ngặt các quy chuẩn hiện trường tủ bảng điện:

• Màn hình hiển thị tinh thể lỏng LCD và thiết kế DIN Rail tiêu chuẩn:

  Mặt trước trang bị màn hình LCD trực quan giúp theo dõi rõ ràng mốc thời gian thực tế và trạng thái tiếp điểm. Cấu trúc vỏ nhựa kỹ thuật chống cháy có khe ngàm bám tủ chuẩn thanh ray DIN Rail 35mm, giúp tiết kiệm không gian lắp đặt kịch khung trong khoang tủ điện công nghiệp.

• Năng lực lập trình dải rộng đa chu kỳ linh hoạt:

  Thiết bị cho phép thiết lập lên tới nhiều chương trình đóng (ON) và ngắt (OFF) độc lập trong ngày. Hỗ trợ tính năng thiết lập nhóm ngày thông minh (Ví dụ: Chạy suốt từ Thứ 2 – Chủ Nhật, chỉ chạy các ngày đi làm từ Thứ 2 – Thứ 6, hoặc chỉ chạy hai ngày cuối tuần Thứ 7 – Chủ Nhật), đáp ứng hoàn hảo mọi thuật toán vận hành của nhà máy.

• Tiếp điểm hợp kim bạc dải cao chịu tải định mức 16A:

  Thiết bị sở hữu cấu trúc rơ-le ngõ ra dải cao cường độ tốt, chịu dòng tải định mức lên tới 16A (tải trở). Khả năng chịu tải kiên cố này giúp thiết bị vận hành an toàn, giảm thiểu tối đa hiện tượng vỡ hồ quang khi đóng cắt mạch nguồn nhị thứ.

• Nút gạt chế độ tay cưỡng bức và nắp đậy bảo vệ:

  Nút chuyển đổi chế độ Manual linh hoạt (ON / AUTO / OFF) tích hợp ngay mặt máy giúp kỹ sư kích hoạt hoặc ngắt phụ tải ngay lập tức để bảo trì thiết bị bệ máy mà không làm đảo lộn chu kỳ tự động. Nắp lật nhựa trong suốt phía trước giúp chống bụi bẩn bám vào hệ thống phím nhấn.

3. Bảng thông số kỹ thuật công tắc hẹn giờ AHC15A

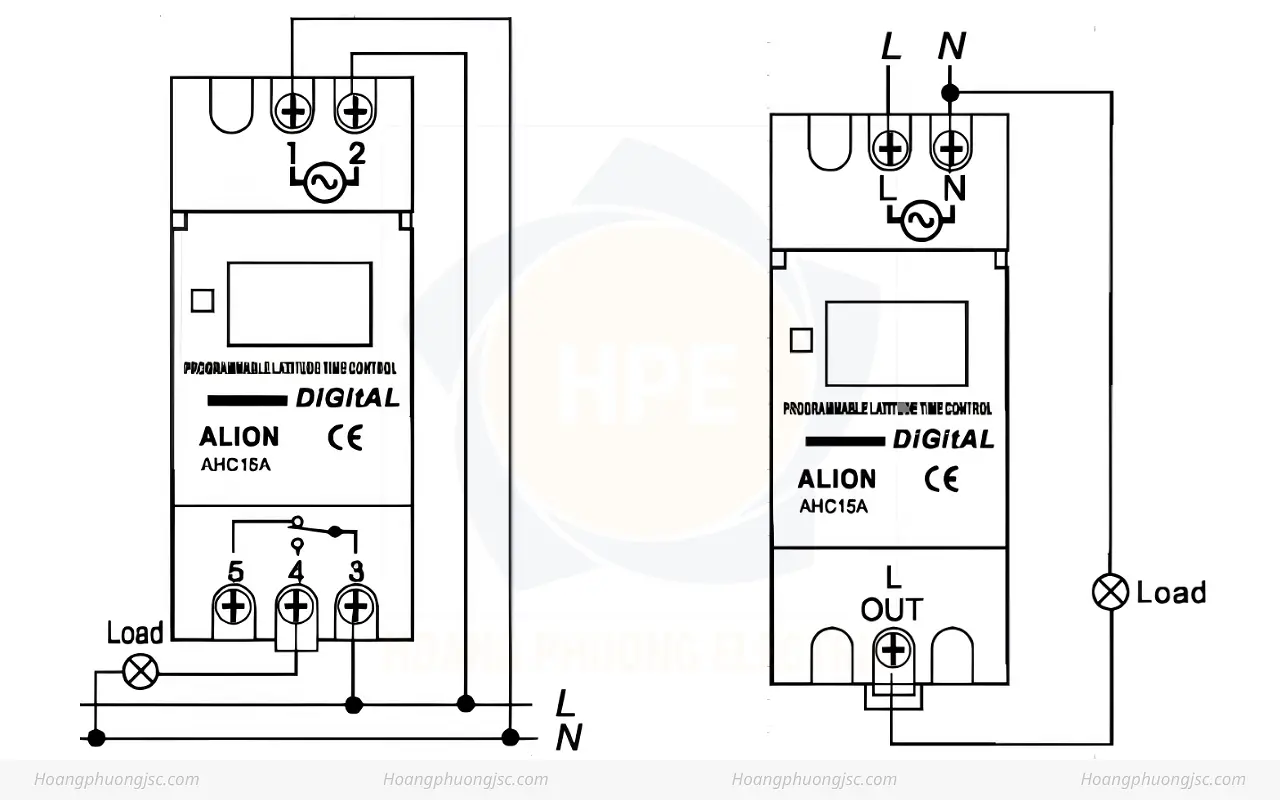

4. Sơ đồ đấu nối mạch nhị thứ bám tủ

Để công tắc hẹn giờ điện tử AHC15A vận hành kiên cố và tránh các lỗi xung đỉnh dòng rò, kỹ sư thực hiện đấu nối theo sơ đồ mạch tiêu chuẩn sau:

• Đấu nối nguồn cấp (Power Input):

  Đấu nguồn cấp 220V AC vào hai chân cấp nguồn đầu vào của thiết bị (Thông thường là chân số 1 và số 2 theo sơ đồ in nổi trên vỏ nhựa).

• Đấu nối mạch điều khiển tải (Load Output):

  Tiếp điểm ngõ ra của AHC15A hoạt động như một cặp tiếp điểm khô (Cực chung COM, Thường mở NO, Thường đóng NC). Kỹ sư cầu dây pha (L) từ nguồn cấp vào chân chung, sau đó lấy dây ra từ chân Thường mở (NO) để đi thẳng ra phụ tải chấp hành.

• Khuyến nghị kỹ thuật chuyên sâu từ chuyên gia:

  Đối với các phụ tải có dòng khởi động đỉnh lớn như Máy bơm nước tưới tiêu, hệ thống điều hòa trung tâm, motor công nghiệp dải dòng cao, ngõ ra của AHC15A bắt buộc phải đấu nối tiếp để điều khiển cuộn hút (Coil) của Khởi động từ (Contactor) mạch động lực. Tuyệt đối không để rơ-le nội vi đóng ngắt trực tiếp tải động cơ lớn nhằm bảo vệ bo mạch điện tử bên trong không bị phá hủy hay chảy dính tiếp điểm.

5. Ứng dụng tự động hóa công nghiệp và hạ tầng tiêu biểu

Nhờ kiểu dáng lắp thanh ray 35mm nhỏ gọn cùng thuật toán lập trình linh hoạt đến từng phút, công tắc hẹn giờ AHC15A là giải pháp hàng đầu cho:

• Tự động hóa khoang tủ điện hạ tầng đô thị:

  Hẹn giờ tự động bật tắt cho hệ thống đèn đường, đèn cao áp phân xưởng bám sàn, hệ thống biển hiệu quảng cáo tấm lớn ngoài trời, đèn LED trang trí showroom theo khung giờ cố định.

• Kiểm soát hệ thống tưới tiêu và chăn nuôi:

  Lập trình thời gian kích hoạt các cụm bơm phun sương làm mát mái tôn nhà xưởng, trạm bơm nước tưới cây cảnh quan khu đô thị, hoặc điều khiển hệ thống sục khí tạo ô-xy định kỳ trong các ao nuôi trồng thủy sản sản lượng cao.

• Quản lý thiết bị công nghiệp bám ca:

  Hẹn giờ tắt mở cho hệ thống bình đun nước nóng công nghiệp, quạt hút thông gió hành lang tòa nhà, hệ thống sạc cho các dàn xe điện phân xưởng, giúp tiết kiệm điện năng tối đa kịch khung.

Kết luận

Công tắc hẹn giờ điện tử 1 kênh AHC15A là giải pháp phần cứng tiêu chuẩn, mang lại độ chính xác tuyệt đối cho các bài toán kiểm soát thời gian bám tủ hiện trường.

With thiết kế cài thanh ray DIN Rail siêu gọn gàng, màn hình LCD trực quan, tiếp điểm 16A kiên cố cùng mạch nguồn tích hợp pin Lithium dự phòng dải dài, mã hàng này mang lại phương án công nghệ tối ưu, giúp đơn giản hóa sơ đồ đấu nối nhị thứ và đảm bảo hệ thống điện bệ máy luôn hoạt động ổn định bất chấp mọi sự cố mất nguồn.

Hãy liên hệ ngay cho chúng tôi để mua được rơ le thời gian 24h chính hãng với giá cả tốt nhất.
