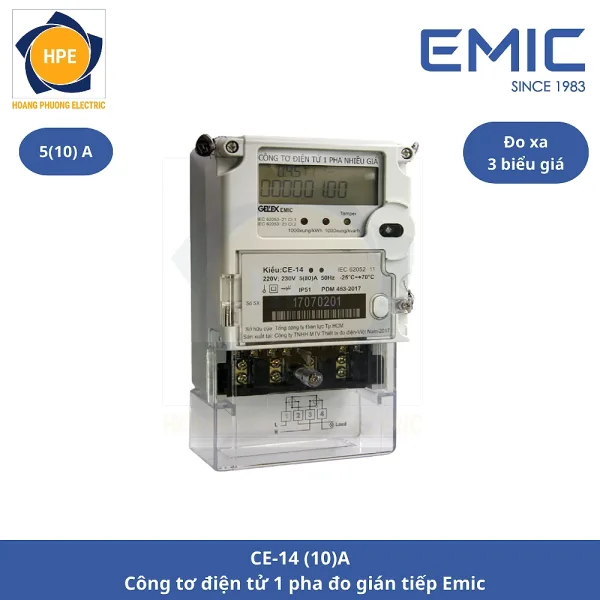

Công tơ điện tử Emic 1 pha 3 biểu giá đo gián tiếp CE-14 (10)A
Công tơ điện tử Emic CE-14 là thiết bị đo điện năng 1 pha 2 dây, hỗ trợ đo đếm theo nhiều biểu giá. Phiên bản đo gián tiếp được sử dụng kết hợp với biến dòng phù hợp. Thiết bị hỗ trợ 3 biểu giá và cho phép ghi nhận điện năng theo hai chiều giao nhận.
Ngoài chức năng đo điện năng, CE-14 còn theo dõi nhiều thông số của hệ thống điện. Thiết bị có khả năng lưu dữ liệu, khảo sát biểu đồ phụ tải và hiển thị thông tin qua màn hình. Các giao tiếp như RS485 và cổng quang hỗ trợ kết nối trong hệ thống thu thập dữ liệu.
Nguyên lý hoạt động của công tơ điện tử Emic
Ở phiên bản đo gián tiếp, dòng điện tải được đưa qua biến dòng CT trước khi truyền tín hiệu đến công tơ. Biến dòng chuyển đổi dòng điện lớn về mức phù hợp cho mạch đo của thiết bị. Nhờ đó, CE-14 có thể giám sát điện năng mà không mang trực tiếp toàn bộ dòng tải.
Trong quá trình vận hành, công tơ tiếp nhận tín hiệu điện áp và dòng điện để tính toán lượng điện năng tiêu thụ. Dữ liệu được phân chia theo các khung thời gian đã cấu hình cho từng biểu giá. CE-14 hỗ trợ 3 biểu giá, nhiều khoảng chuyển đổi và các cấu hình ngày khác nhau.
Thiết bị còn có thể ghi nhận các thông số như điện áp, dòng điện và hệ số công suất. Dữ liệu được lưu trong bộ nhớ để phục vụ theo dõi và quản lý. Khả năng kết nối truyền thông cũng hỗ trợ việc thu thập chỉ số từ xa.
Thông số kĩ thuật công tơ CE-14
| Mã sản phẩm | CE-14 (10)A |
| Dòng sản phẩm | Công tơ điện tử 1 pha |
| Kiểu | CE-14 |
| Chức năng | Đo các thông số điện : cos ϕ, V, A, Hz, kW, kvar |
| Phương pháp đo | Gián tiếp |
| Điện áp định mức | 220V, 230V |
| Dòng điện định mức | 5 (10)A |
| Tần số | 50Hz ± 2.5Hz |
| Cấp chính xác |
Hữu công: CI.0.5.S
Vô công : CI.2
|
| Hiển thị | LED LCD |
| Biểu giá | 3 |
| Đo xa | Có |
| Bộ nhớ | FLASHROM |
| Truyền thông | RS-485, Cổng quang, Cổng UART |
| Kích thước | 203mm x 113mm x 74 mm |
| Trọng lượng | 0.82 Kg |
| Cấp bảo vệ | II |
| Tiêu chuẩn | IP51 |
| Thương hiệu | Emic |
| Xuất xứ | Việt Nam |

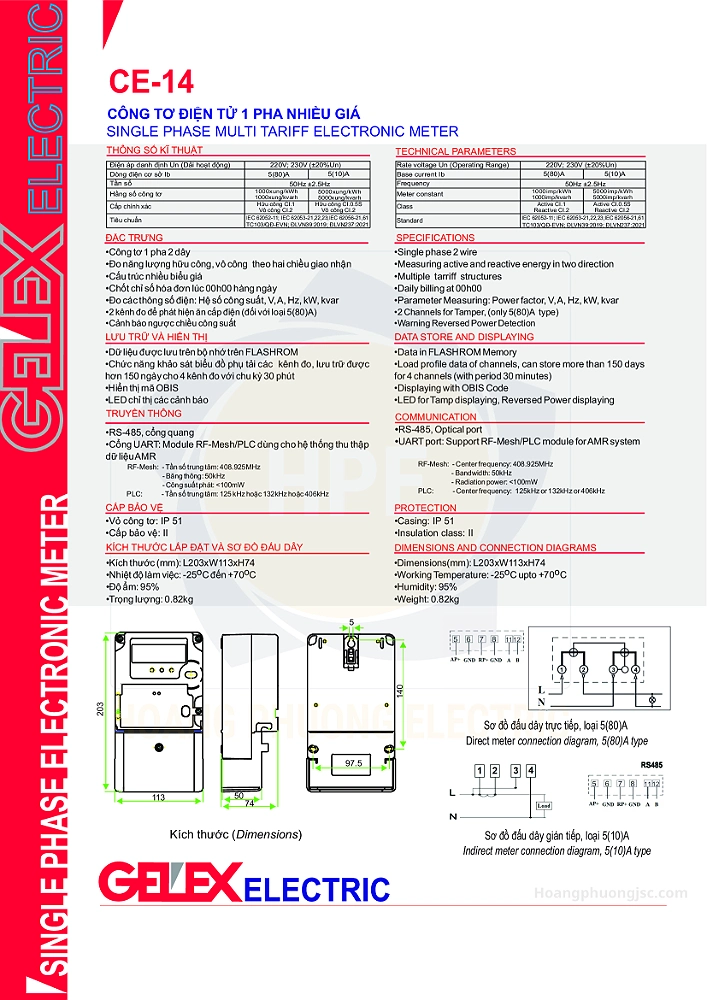

Kích thước và sơ đồ đấu nối công tơ điện tử Emic
Ứng dụng công tơ điện tử Emic
CE-14 phù hợp với các hệ thống cần đo điện năng theo nhiều khung thời gian khác nhau. Cấu hình 3 biểu giá giúp thiết bị đáp ứng tốt nhu cầu quản lý điện năng theo giờ sử dụng.
Sản phẩm thường được sử dụng trong:
- Hệ thống đo đếm điện năng 1 pha.
- Tủ điện phân phối và tủ điện tổng.
- Nhà máy và khu vực sản xuất.
- Tòa nhà và công trình thương mại.
- Hệ thống quản lý điện năng tập trung.
- Các ứng dụng cần thu thập chỉ số từ xa.
Phiên bản gián tiếp phù hợp với những mạch cần đo dòng thông qua biến dòng CT. Khi lựa chọn, cần phối hợp đúng tỷ số biến dòng với cấu hình của công tơ. Điều này giúp hệ thống đo lường hoạt động ổn định và phản ánh đúng lượng điện năng sử dụng.

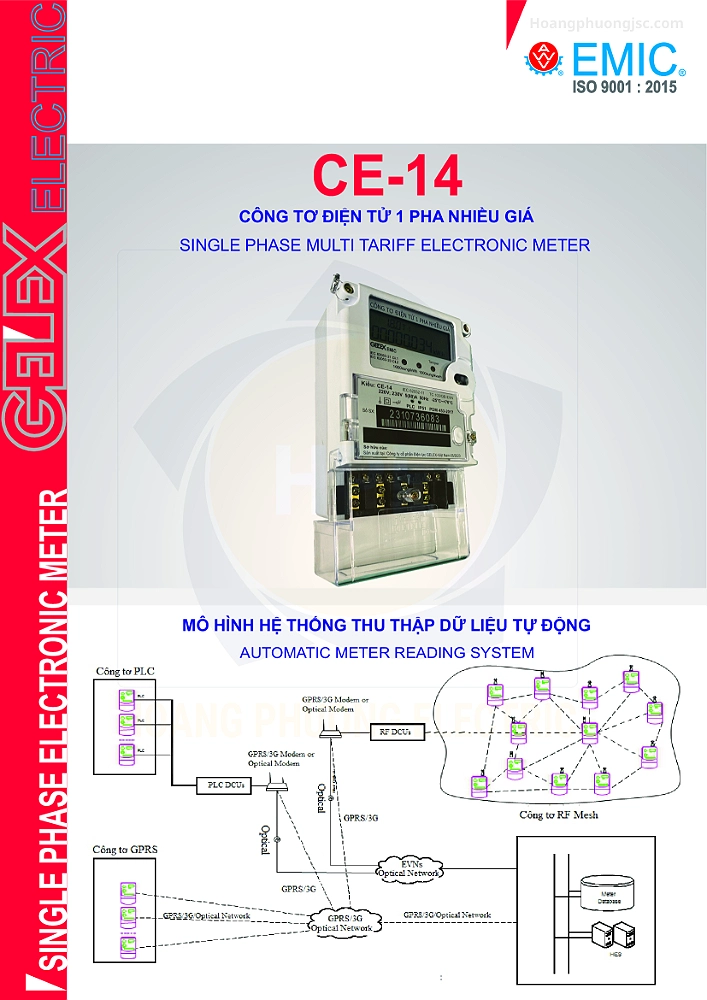

Mô hình hệ thống thu thập dữ liệu tự động
Các sản phẩm công tơ điện tử EMIC
Kết luận
CE-14 loại đo gián tiếp là lựa chọn phù hợp cho các hệ thống cần đo điện năng 1 pha theo 3 biểu giá. Thiết bị hỗ trợ đo hai chiều, lưu dữ liệu và theo dõi nhiều thông số điện.
Khả năng kết nối truyền thông giúp sản phẩm phù hợp với các hệ thống quản lý và thu thập dữ liệu điện năng. CE-14 đáp ứng tốt nhu cầu đo đếm tại công trình thương mại, nhà máy và các hệ thống điện cần giám sát tập trung.
