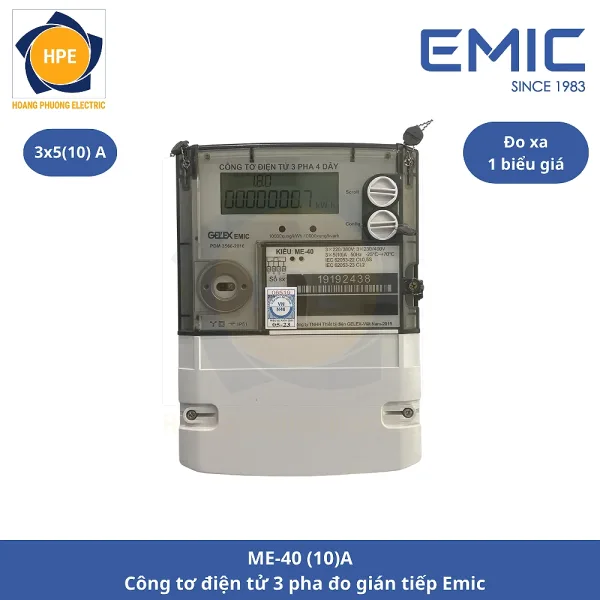

Công tơ điện tử Emic 3 pha 1 biểu giá đo trực tiếp ME-40 (10)A
Công tơ điện tử Emic ME-40 là thiết bị đo điện năng dành cho hệ thống điện 3 pha 4 dây. Sản phẩm sử dụng phương pháp đo gián tiếp qua biến dòng và hoạt động theo 1 biểu giá. Thiết bị hỗ trợ đo điện năng hữu công, vô công và theo dõi nhiều thông số điện trong quá trình vận hành.
ME-40 có màn hình LCD để hiển thị dữ liệu đo, giúp người dùng dễ dàng theo dõi lượng điện tiêu thụ. Thông tin được lưu trong bộ nhớ EEPROM để phục vụ kiểm tra và quản lý. Công tơ cũng hỗ trợ các chức năng cảnh báo và chốt dữ liệu hóa đơn theo ngày.
Nguyên lý hoạt động của công tơ điện tử Emic
ME-40 phiên bản (10)A sử dụng phương pháp đo gián tiếp thông qua biến dòng CT. Dòng điện của tải được đưa qua biến dòng trước khi truyền tín hiệu về công tơ. Cách đo này giúp thiết bị phù hợp với các hệ thống có dòng tải lớn hơn khả năng đo trực tiếp.
Công tơ tiếp nhận tín hiệu dòng điện và điện áp từ hệ thống. Mạch điện tử bên trong xử lý các tín hiệu này để xác định lượng điện năng đã sử dụng. Kết quả đo được hiển thị trên màn hình và lưu lại để phục vụ việc quản lý.
Ngoài điện năng hữu công, ME-40 còn hỗ trợ đo điện năng vô công. Thiết bị có thể theo dõi các thông số như điện áp, dòng điện, công suất và hệ số công suất. Các cảnh báo cũng giúp nhận biết một số tình trạng bất thường như mất pha hoặc ngược chiều công suất.
Khi sử dụng phương pháp đo gián tiếp, biến dòng cần được lựa chọn phù hợp với hệ thống. Sơ đồ đấu nối và cực tính của biến dòng cũng cần được kiểm tra kỹ. Việc lắp đặt đúng giúp công tơ hoạt động ổn định và hạn chế sai lệch trong quá trình đo.
Thông số kĩ thuật công tơ ME-40
| Mã sản phẩm | ME-40 (10)A |
| Dòng sản phẩm | Công tơ điện tử 3 pha 4 dây |
| Kiểu | ME-40 |
| Chức năng | Đo các thông số điện : V, A, kW, kvar, PF, … |
| Phương pháp đo | Gián tiếp |
| Điện áp định mức | 3×220/380V , 3×230/400V |
| Dòng điện định mức | 3×5 (10)A |
| Tần số | 50Hz ± 2.5Hz |
| Cấp chính xác |
Hữu công CI.0.5S
Vô công CL.2
|
| Hiển thị | LCD Panel |
| Biểu giá | 1 |
| Đo xa | Có |
| Bộ nhớ | EEPROM |
| Truyền thông | Cổng quang, Cổng UART |
| Kích thước | 240mm x 170mm x 80.5 mm |
| Trọng lượng | 1.8 Kg |
| Cấp bảo vệ | II |
| Tiêu chuẩn | IP51 |
| Thương hiệu | Emic |
| Xuất xứ | Việt Nam |

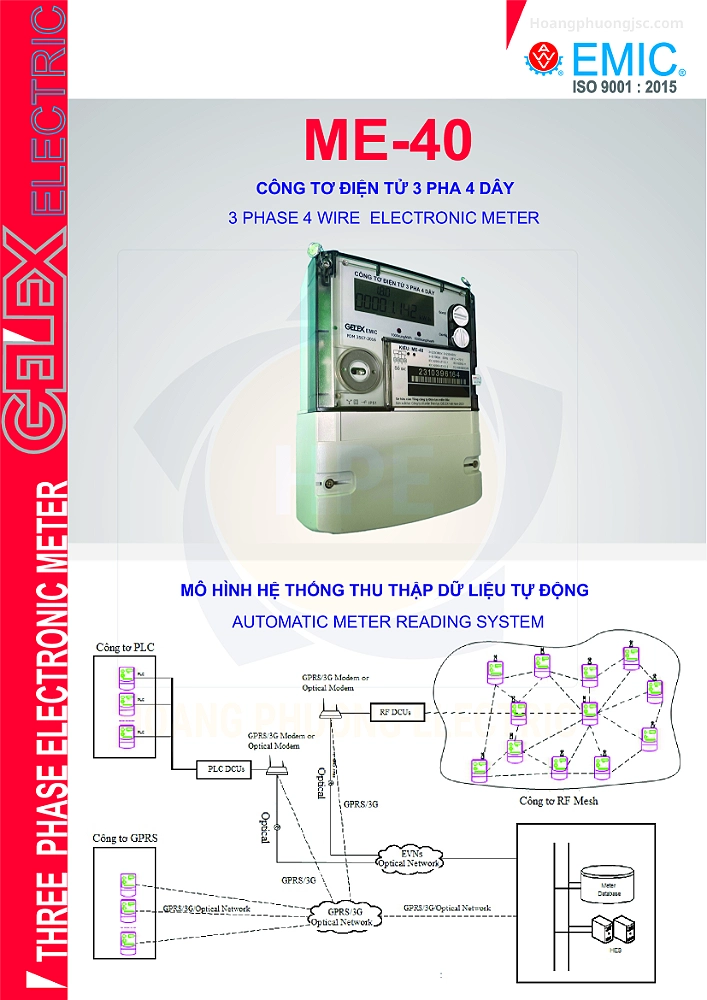

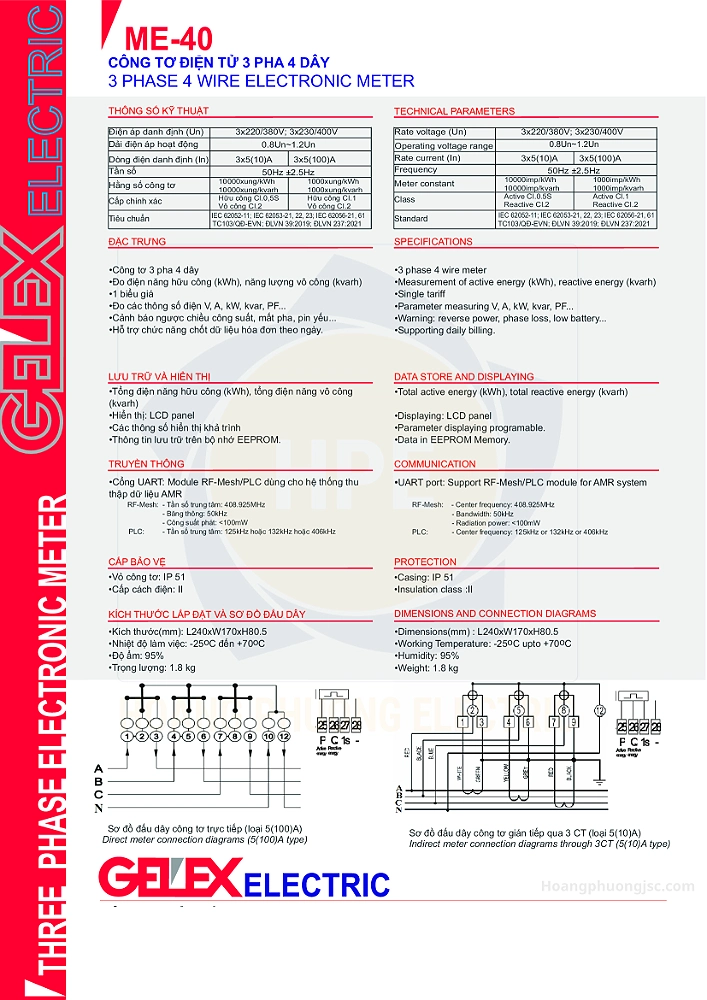

Tài liệu kĩ thuật công tơ điện tử ME-40
|
|
 |
Ứng dụng công tơ điện tử Emic
ME-40 phù hợp với các hệ thống điện 3 pha cần đo điện năng theo một biểu giá. Phương pháp đo gián tiếp giúp sản phẩm đáp ứng tốt những mạch có dòng tải lớn. Công tơ có thể được kết hợp với biến dòng để phục vụ từng khu vực hoặc nhánh phân phối.
Sản phẩm thường được sử dụng trong:
- Tủ điện tổng và tủ phân phối.
- Nhà máy và xưởng sản xuất.
- Hệ thống máy móc công nghiệp.
- Tòa nhà và công trình thương mại.
- Hệ thống quản lý điện năng.
- Các mạch điện 3 pha sử dụng biến dòng.
Khả năng đo nhiều đại lượng giúp người vận hành theo dõi tình trạng tải thuận tiện hơn. Chức năng cảnh báo hỗ trợ phát hiện sớm một số bất thường trong hệ thống. Công tơ cũng có thể kết hợp module truyền thông để phục vụ hệ thống thu thập dữ liệu tự động.
Hình ảnh thực tế
— Đang cập nhật —
Các sản phẩm công tơ điện tử EMIC
Kết luận
ME-40 (10)A là lựa chọn phù hợp cho các hệ thống cần đo điện năng 3 pha theo 1 biểu giá. Phương pháp đo gián tiếp qua biến dòng giúp thiết bị đáp ứng tốt các hệ thống có dòng tải lớn.
Với khả năng đo điện năng hữu công, vô công và theo dõi nhiều thông số, ME-40 hỗ trợ quản lý hệ thống thuận tiện hơn. Sản phẩm phù hợp cho nhà máy, tòa nhà và nhiều hệ thống phân phối điện 3 pha.
Hãy liên hệ ngay cho chúng tôi để mua được Công tơ điện tử Emic chính hãng với giá cả tốt nhất.
