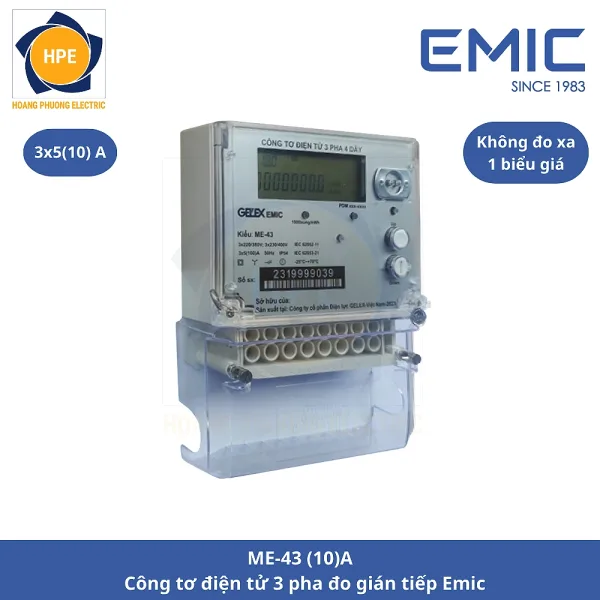

Công tơ điện tử Emic 3 pha 1 biểu giá đo gián tiếp ME-43 (10)A
Công tơ điện tử Emic ME-43 là thiết bị đo điện năng hữu công dành cho hệ thống điện 3 pha 4 dây. Phiên bản (10)A sử dụng phương pháp đo gián tiếp qua biến dòng CT và hoạt động theo 1 biểu giá. Thiết bị phù hợp với các hệ thống cần theo dõi lượng điện tiêu thụ tại tủ phân phối, nhà máy hoặc khu vực có tải lớn.
ME-43 sử dụng màn hình LCD để hiển thị điện năng, giúp người vận hành dễ quan sát trong quá trình sử dụng. Dữ liệu được lưu trên bộ nhớ EEPROM để phục vụ công tác quản lý và kiểm tra. Thiết bị còn có chức năng cảnh báo lỗi điện áp trên màn hình, hỗ trợ nhận biết một số bất thường của hệ thống.
Nguyên lý hoạt động của công tơ điện tử Emic
ME-43 phiên bản (10)A hoạt động theo phương pháp đo gián tiếp thông qua biến dòng CT. Dòng điện của tải được biến đổi về mức phù hợp trước khi đưa tín hiệu đến công tơ. Nhờ đó, dòng tải lớn không cần đi trực tiếp qua mạch đo bên trong thiết bị.
Trong quá trình vận hành, công tơ tiếp nhận tín hiệu dòng điện từ CT cùng với tín hiệu điện áp của hệ thống. Mạch điện tử sẽ xử lý các giá trị này để xác định lượng điện năng hữu công đã tiêu thụ. Kết quả sau đó được lưu lại và hiển thị trên màn hình LCD.
Để kết quả đo chính xác, biến dòng cần có tỷ số phù hợp với dòng tải thực tế. Việc đấu đúng cực tính và sơ đồ kết nối cũng rất quan trọng. Khi lắp đặt đúng kỹ thuật, hệ thống có thể theo dõi điện năng ổn định trong thời gian dài.
Thông số kĩ thuật công tơ ME-43A
| Mã sản phẩm | ME-43 (10)A |
| Dòng sản phẩm | Công tơ điện tử 3 pha 4 dây |
| Kiểu | ME-43 |
| Chức năng | Điện năng hữu công tổng, dòng điện và điện áp các pha |
| Phương pháp đo | Gián tiếp |
| Điện áp định mức | 3×220/380V , 3×230/400V |
| Dòng điện định mức | 3×5 (10)A |
| Tần số | 50Hz ± 2.5Hz |
| Cấp chính xác |
CI.0.5S
|
| Hiển thị | LCD Panel |
| Biểu giá | 1 |
| Đo xa | Không |
| Bộ nhớ | EEPROM |
| Truyền thông | Cổng quang cách ly |
| Kích thước | 235mm x 177mm x 55mm |
| Trọng lượng | 0.9 Kg |
| Cấp bảo vệ | II |
| Tiêu chuẩn | IP54 |
| Thương hiệu | Emic |
| Xuất xứ | Việt Nam |

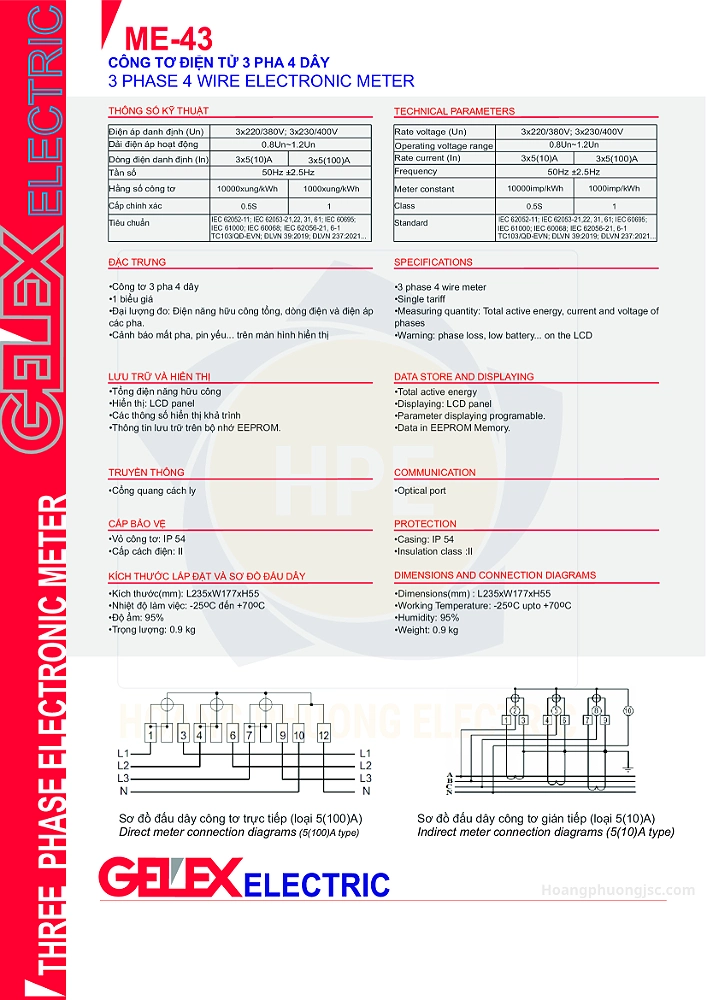

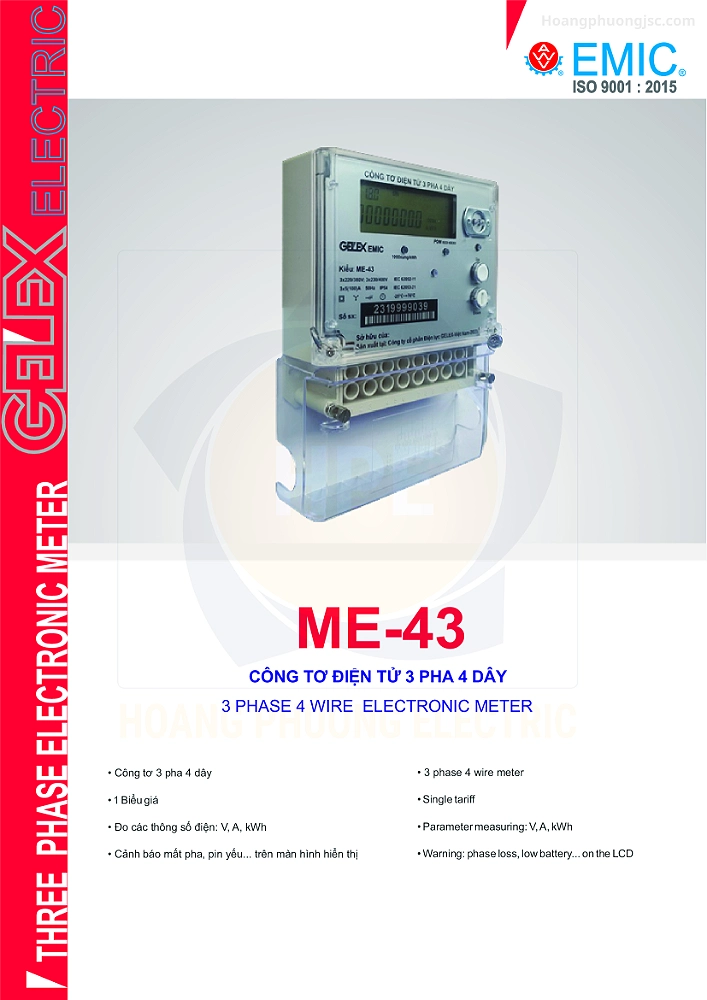

Tài liệu kĩ thuật công tơ điện tử ME-43
|
|
 |
Ứng dụng công tơ điện tử Emic
ME-43 đo gián tiếp phù hợp với các hệ thống điện 3 pha cần quản lý điện năng tại những khu vực có dòng tải lớn. Thiết bị có thể kết hợp với biến dòng CT để tạo thành hệ thống đo đếm hoàn chỉnh.
Sản phẩm thường được sử dụng trong:
- Tủ điện tổng và tủ phân phối.
- Nhà máy và xưởng sản xuất.
- Hệ thống máy móc công nghiệp.
- Tòa nhà và công trình thương mại.
- Hệ thống quản lý điện năng.
- Các nhánh điện 3 pha cần đo qua biến dòng.
Phương pháp đo gián tiếp giúp mở rộng phạm vi ứng dụng của công tơ trong nhiều hệ thống công nghiệp. Người vận hành có thể theo dõi lượng điện sử dụng tại từng khu vực để phục vụ quản lý và kiểm soát tiêu thụ.
Khi lựa chọn thiết bị, cần xác định đúng tỷ số CT dựa trên dòng tải của hệ thống. Việc phối hợp phù hợp giữa công tơ và biến dòng giúp hạn chế sai số trong quá trình đo đếm.
Hình ảnh thực tế
— Đang cập nhật —
Các sản phẩm công tơ điện tử EMIC
Kết luận
ME-43 (10)A là lựa chọn phù hợp cho các hệ thống cần đo điện năng 3 pha theo 1 biểu giá. Phương pháp đo gián tiếp qua biến dòng giúp thiết bị đáp ứng tốt các ứng dụng có dòng tải lớn.
Với màn hình LCD, khả năng lưu dữ liệu và cảnh báo lỗi điện áp, ME-43 hỗ trợ theo dõi điện năng thuận tiện. Sản phẩm phù hợp cho tủ điện, nhà máy, tòa nhà và nhiều hệ thống phân phối điện 3 pha.
Hãy liên hệ ngay cho chúng tôi để mua được Công tơ điện tử Emic chính hãng với giá cả tốt nhất.
