CB bảo vệ động cơ Schneider chính hãng | Giải pháp bảo vệ động cơ toàn diện
CB bảo vệ động cơ Schneider (Motor Circuit Breaker – MPCB) là thiết bị chuyên dụng dùng để đóng cắt, điều khiển và bảo vệ động cơ điện trước các sự cố như quá tải, ngắn mạch, mất pha hoặc mất cân bằng pha. Khác với CB thông thường, Motor CB được thiết kế riêng cho tải động cơ, tích hợp cơ cấu bảo vệ nhiệt và từ trong cùng một thiết bị, giúp giảm số lượng linh kiện trong tủ điện và tăng độ tin cậy của hệ thống. Schneider Electric phát triển nhiều dòng CB bảo vệ động cơ thuộc hệ sinh thái TeSys, đáp ứng từ các ứng dụng công suất nhỏ đến hệ thống công nghiệp lớn.
CB bảo vệ động cơ Schneider là gì?
CB bảo vệ động cơ Schneider là thiết bị đóng cắt hạ áp có khả năng:
- Bảo vệ quá tải (Thermal Overload Protection).
- Bảo vệ ngắn mạch (Magnetic Short Circuit Protection).
- Bảo vệ mất pha hoặc mất cân bằng pha (tùy dòng sản phẩm).
- Đóng cắt và cô lập nguồn điện cho động cơ.
- Điều chỉnh dòng bảo vệ phù hợp với dòng định mức của động cơ.
Nhờ tích hợp nhiều chức năng trong cùng một thiết bị, MPCB Schneider được sử dụng rộng rãi trong các tủ điều khiển động cơ (MCC), tủ bơm, HVAC, dây chuyền sản xuất và hệ thống tự động hóa.
Cấu tạo của CB bảo vệ động cơ Schneider
Một CB bảo vệ động cơ Schneider thường gồm các bộ phận chính:
Bộ bảo vệ nhiệt (Thermal Trip)
Sử dụng thanh lưỡng kim (Bimetal) để phát hiện tình trạng quá tải kéo dài. Khi dòng điện vượt quá giá trị cài đặt trong một khoảng thời gian, thanh lưỡng kim sẽ cong lên và kích hoạt cơ cấu cắt.
Bộ bảo vệ từ (Magnetic Trip)
Tác động gần như tức thời khi xuất hiện dòng ngắn mạch lớn, giúp bảo vệ động cơ và hệ thống điện.
Núm hoặc nút điều khiển
Tùy dòng sản phẩm có thể là:
- Nút nhấn ON/OFF (Push Button).
- Núm xoay (Rotary Handle).
Núm chỉnh dòng
Cho phép điều chỉnh dòng bảo vệ phù hợp với dòng làm việc thực tế của động cơ.
Tiếp điểm chính
Đóng cắt nguồn cấp cho động cơ.
Cơ cấu chỉ thị trạng thái
Hiển thị rõ:
- ON
- OFF
- TRIP
Nguyên lý hoạt động của CB bảo vệ động cơ Schneider
Trong điều kiện bình thường, CB cho phép dòng điện đi qua để cấp nguồn cho động cơ.
Khi xảy ra sự cố:
Quá tải
Thanh lưỡng kim nóng lên do dòng điện tăng cao, sau đó kích hoạt cơ cấu nhả để cắt nguồn.
Ngắn mạch
Cuộn từ sinh lực hút mạnh, làm CB ngắt mạch gần như tức thời nhằm hạn chế hư hỏng.
Mất pha
Một số dòng MPCB Schneider được thiết kế để bảo vệ động cơ khi xảy ra mất pha hoặc mất cân bằng pha, giúp giảm nguy cơ cháy cuộn dây.
Ưu điểm của CB bảo vệ động cơ Schneider
✅ Tích hợp bảo vệ nhiệt và từ trong một thiết bị.
✅ Điều chỉnh dòng bảo vệ linh hoạt.
✅ Thiết kế nhỏ gọn, tiết kiệm không gian tủ điện.
✅ Độ bền cơ và điện cao.
✅ Dễ phối hợp với contactor TeSys.
✅ Hệ phụ kiện mở rộng phong phú.
✅ Đáp ứng các tiêu chuẩn IEC về bảo vệ và điều khiển động cơ.
Các dòng CB bảo vệ động cơ Schneider

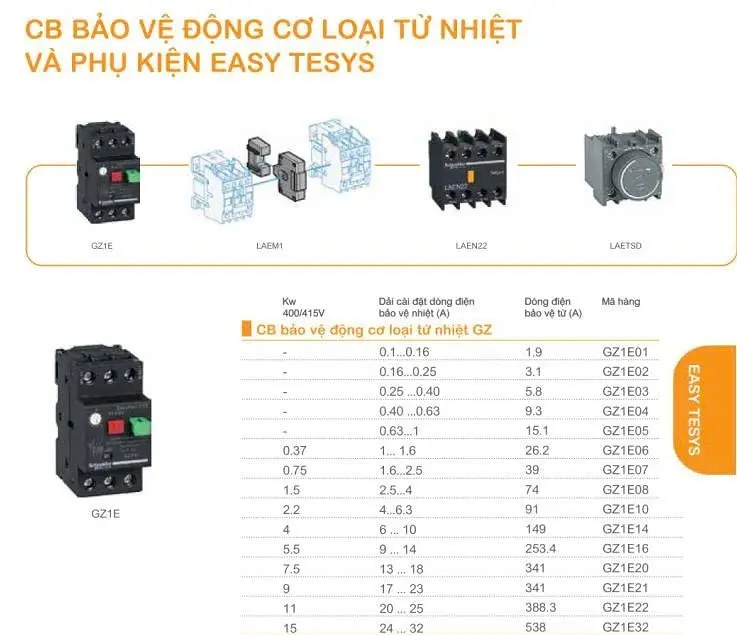

Easy TeSys GZ1E
Easy TeSys GZ1E là dòng Motor CB thuộc phân khúc kinh tế, phù hợp cho các ứng dụng công nghiệp nhẹ và dân dụng.
Đặc điểm:
- Dải chỉnh dòng: 0.1A – 32A.
- Bảo vệ quá tải và ngắn mạch.
- Kích thước nhỏ gọn.
- Chi phí đầu tư hợp lý.
Ứng dụng:
- Máy bơm.
- Quạt.
- Máy nén khí nhỏ.
- Máy đóng gói.
- Băng tải mini.

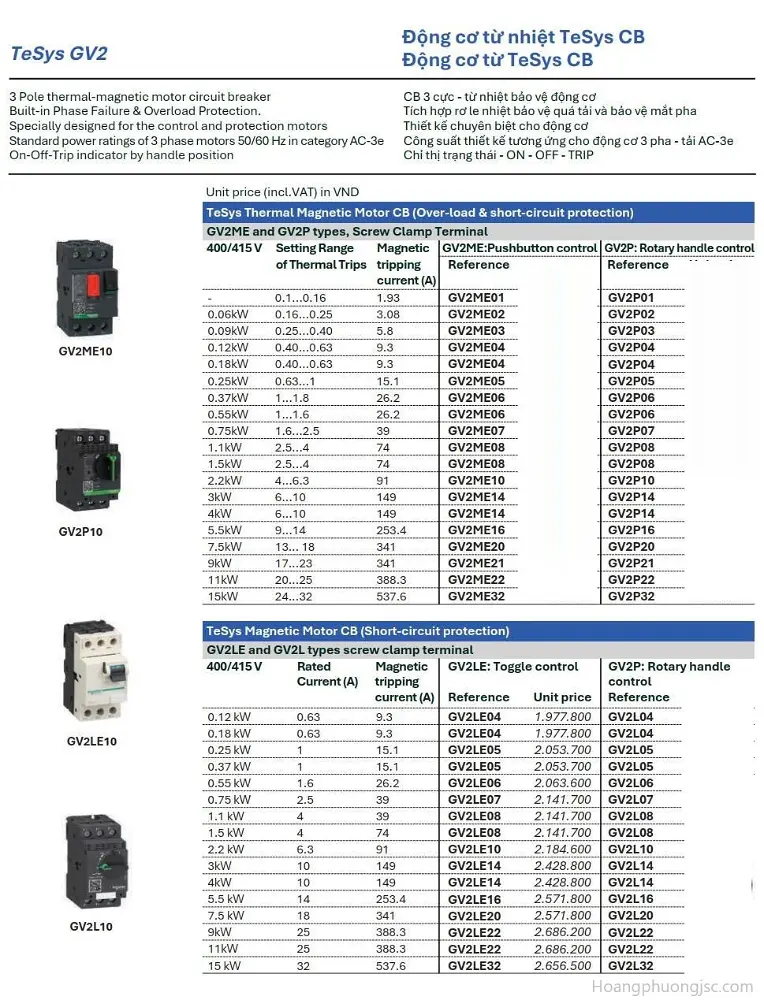

TeSys Deca GV2
TeSys GV2 là dòng CB bảo vệ động cơ phổ biến nhất của Schneider Electric, dùng cho động cơ đến khoảng 15 kW (400 V) với chiều rộng tiêu chuẩn 45 mm.
GV2ME
- Điều khiển bằng nút nhấn.
- Bảo vệ nhiệt và từ.
- Dải chỉnh dòng từ 0.1A đến 32A.
GV2P
- Điều khiển bằng núm xoay.
- Bảo vệ nhiệt và từ.
- Dễ thao tác trên cửa tủ.
GV2LE
- Chỉ bảo vệ từ (Magnetic).
- Cần kết hợp rơ le nhiệt để bảo vệ quá tải.
GV2L
- Điều khiển bằng núm xoay.
- Chức năng tương tự GV2LE.

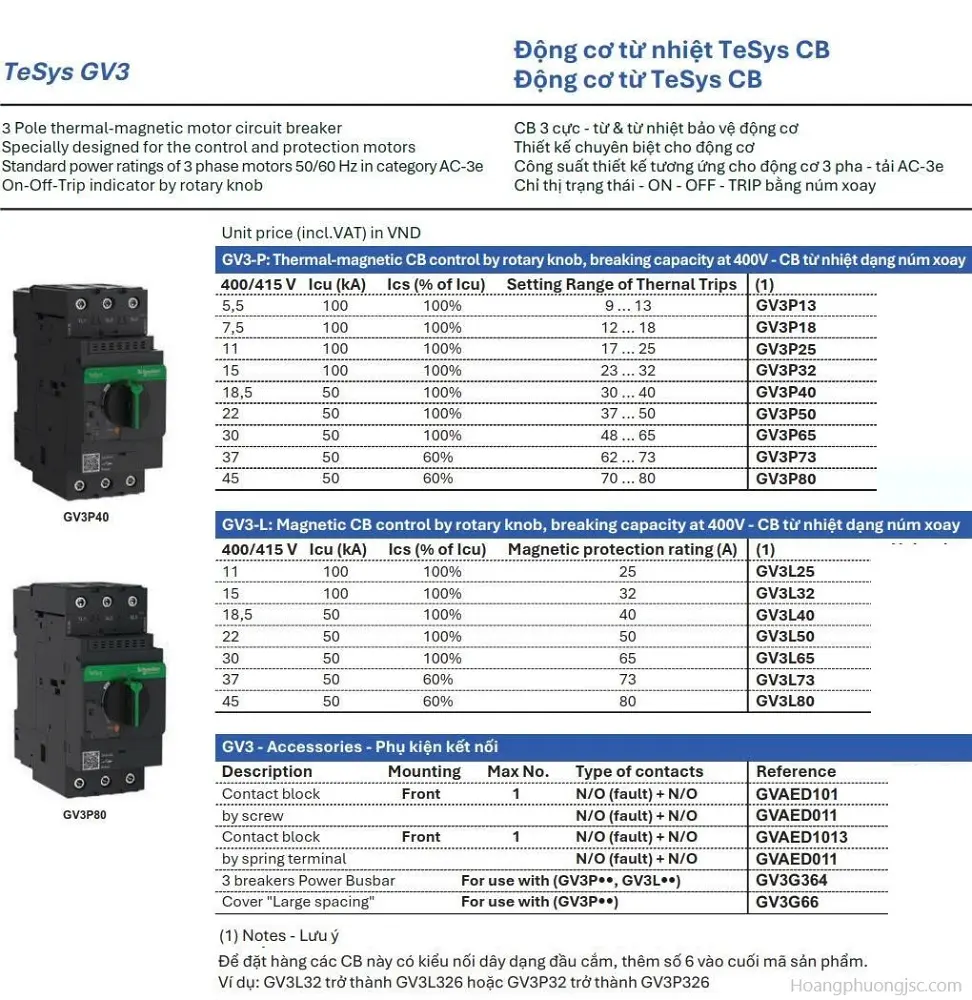

TeSys GV3
TeSys GV3 là dòng Motor CB dành cho động cơ công suất lớn hơn, hỗ trợ dòng đến 80 A và công suất khoảng 45 kW (400 V), với chiều rộng tiêu chuẩn 55 mm.
Đặc điểm nổi bật:
- Điều khiển bằng núm xoay.
- Khả năng cắt cao.
- Phù hợp với hệ thống công nghiệp.
- Phối hợp tốt với contactor TeSys D.
Bảng so sánh các dòng CB bảo vệ động cơ Schneider
| Tiêu chí | Easy TeSys GZ1E | TeSys GV2 | TeSys GV3 |
|---|---|---|---|
| Dải chỉnh dòng | 0.1–32A | 0.1–32A | 9–80A |
| Công suất động cơ tham khảo | Đến 15 kW | Đến 15 kW | Đến 45 kW |
| Điều khiển | Nút nhấn | Nút nhấn / Núm xoay | Núm xoay |
| Bảo vệ quá tải | ✔ | ✔ | ✔ |
| Bảo vệ ngắn mạch | ✔ | ✔ | ✔ |
| Bảo vệ mất pha | ✔ (tùy ứng dụng) | ✔ | ✔ |
| Phân khúc | Kinh tế | Phổ biến | Cao cấp |
Phụ kiện dành cho CB bảo vệ động cơ Schneider
Để mở rộng chức năng, Schneider Electric cung cấp nhiều phụ kiện như:
- Tiếp điểm phụ (Auxiliary Contact).
- Tiếp điểm báo sự cố (Fault Signalling Contact).
- Khối liên động cơ khí.
- Thanh cái Busbar.
- Khối kết nối (Combination Block).
- Tiếp điểm gắn mặt trước.
- Rơ le thời gian.
- Tay quay ngoài cửa tủ.
Những phụ kiện này giúp MPCB dễ dàng tích hợp trong các hệ thống điều khiển và tự động hóa.
Ứng dụng của CB bảo vệ động cơ Schneider
CB bảo vệ động cơ Schneider được sử dụng rộng rãi trong:
- Hệ thống bơm nước.
- Quạt công nghiệp.
- Máy nén khí.
- Băng tải.
- Máy CNC.
- Hệ thống HVAC.
- Trạm xử lý nước.
- Tủ MCC.
- Tủ điều khiển động cơ.
- Nhà máy sản xuất.
- Hệ thống PCCC.
Cách lựa chọn CB bảo vệ động cơ Schneider
Để lựa chọn đúng thiết bị, cần xem xét:
- Dòng định mức của động cơ.
- Công suất (kW hoặc HP).
- Điện áp làm việc.
- Khả năng cắt ngắn mạch yêu cầu.
- Kiểu điều khiển (nút nhấn hoặc núm xoay).
- Nhu cầu sử dụng phụ kiện mở rộng.
Việc cài đặt đúng dải chỉnh dòng theo dòng định mức của động cơ là yếu tố quan trọng để đảm bảo khả năng bảo vệ và tránh tác động không mong muốn.
Kết luận
CB bảo vệ động cơ Schneider là giải pháp đáng tin cậy để bảo vệ động cơ điện trong các hệ thống công nghiệp và dân dụng. Với các dòng Easy TeSys GZ1E, TeSys GV2 và TeSys GV3, Schneider Electric mang đến nhiều lựa chọn phù hợp với từng dải công suất và ứng dụng thực tế. Việc lựa chọn đúng Motor CB không chỉ giúp bảo vệ động cơ trước các sự cố điện mà còn góp phần nâng cao độ ổn định và tuổi thọ của toàn bộ hệ thống.
