Cầu chì Omega là thiết bị bảo vệ quá dòng được sử dụng trong tủ điện, hệ thống phân phối và mạch điều khiển. Khi dòng điện vượt quá giới hạn của phần tử cầu chì trong điều kiện xác định, cầu chì sẽ tác động để ngắt mạch, góp phần hạn chế hư hỏng cho dây dẫn và thiết bị phía sau.

Omega cung cấp nhiều loại fuse với dòng điện định mức khác nhau. Trong đó, dòng cầu chì Omega 10×38 phù hợp với các vỏ cầu chì dạng module lắp trên thanh DIN. Dòng OMG-FS32X sử dụng fuse link kích thước 10 × 38 mm và hỗ trợ dòng đến 32A.

Tùy hệ thống, người dùng có thể lựa chọn cầu chì Omega 2A, 6A, 10A, 32A hoặc các dòng có dòng định mức lớn hơn. Việc lựa chọn phải dựa trên điện áp, dòng tải, đặc tính cầu chì, khả năng cắt và yêu cầu bảo vệ của mạch.

---

Cầu chì Omega là gì?

Cầu chì Omega, hay Omega fuse, là thiết bị bảo vệ sử dụng phần tử nóng chảy để ngắt mạch khi xuất hiện dòng điện vượt quá mức cho phép trong một khoảng thời gian nhất định.

Cầu chì có cấu tạo tương đối đơn giản nhưng đóng vai trò quan trọng trong hệ thống điện. Khi xảy ra sự cố, phần tử cầu chì nóng lên và nóng chảy. Mạch điện sau đó bị ngắt.

Sau khi cầu chì đã tác động, fuse link thường phải được thay thế bằng sản phẩm có thông số phù hợp.

Cầu chì được sử dụng trong nhiều ứng dụng như tủ điện công nghiệp, tủ điều khiển, hệ thống phân phối điện, bảo vệ dây dẫn và các nhánh tải.

Nguyên lý hoạt động của cầu chì Omega

Nguyên lý bảo vệ dựa trên tác dụng nhiệt của dòng điện.

Ở điều kiện vận hành bình thường, dòng điện đi qua phần tử cầu chì mà không làm nó nóng chảy. Khi dòng điện tăng quá mức, nhiệt lượng sinh ra tăng lên.

Nếu dòng sự cố và thời gian tồn tại đạt đến đặc tính tác động của fuse, phần tử nóng chảy sẽ đứt. Dòng điện qua nhánh đó được ngắt.

Vì vậy, cầu chì cần được lựa chọn đúng theo đặc tính của tải. Không nên chỉ chọn cầu chì dựa vào giá trị dòng điện ghi trên sản phẩm.

Cầu chì Omega 10×38

Một trong những kích thước phổ biến là cầu chì ống 10×38 mm.

Tên gọi 10×38 thể hiện kích thước cơ bản của fuse link:

• Đường kính khoảng 10 mm.
• Chiều dài khoảng 38 mm.

Dòng cầu chì này có dạng hình trụ. Hai đầu sử dụng phần tiếp xúc bằng kim loại để kết nối với đế hoặc vỏ cầu chì Omega tương ứng.

Kích thước nhỏ gọn giúp loại 10×38 phù hợp với tủ điều khiển và tủ phân phối cần tối ưu không gian.

Cầu chì Omega 2A

Cầu chì Omega 2A là một trong những từ khóa được tìm kiếm nhiều. Với sản phẩm 10×38 mà bạn cung cấp, trên thân fuse thể hiện các thông tin:

Cầu chì hạ thế 2A có thể được sử dụng cho các mạch phù hợp với đặc tính và thông số của fuse. Khi thay thế, cần kiểm tra cả dòng định mức, điện áp, kích thước và đặc tính bảo vệ.

Cầu chì Omega 6A và 10A

Cùng với loại 2A, dòng fuse 10×38 trong hình sản phẩm còn có các mức 6A và 10A.

Điều này giúp người thiết kế dễ lựa chọn cầu chì theo từng nhánh tải mà vẫn sử dụng chung một dạng vỏ cầu chì 10×38 tương thích.

Không nên thay cầu chì 2A bằng 6A hoặc 10A chỉ vì cùng kích thước. Dòng định mức phải phù hợp với dây dẫn, tải và yêu cầu bảo vệ.

Cầu chì Omega 32A

Cầu chì Omega 32A có thể được sử dụng với vỏ cầu chì phù hợp có dòng làm việc tối đa tương ứng.

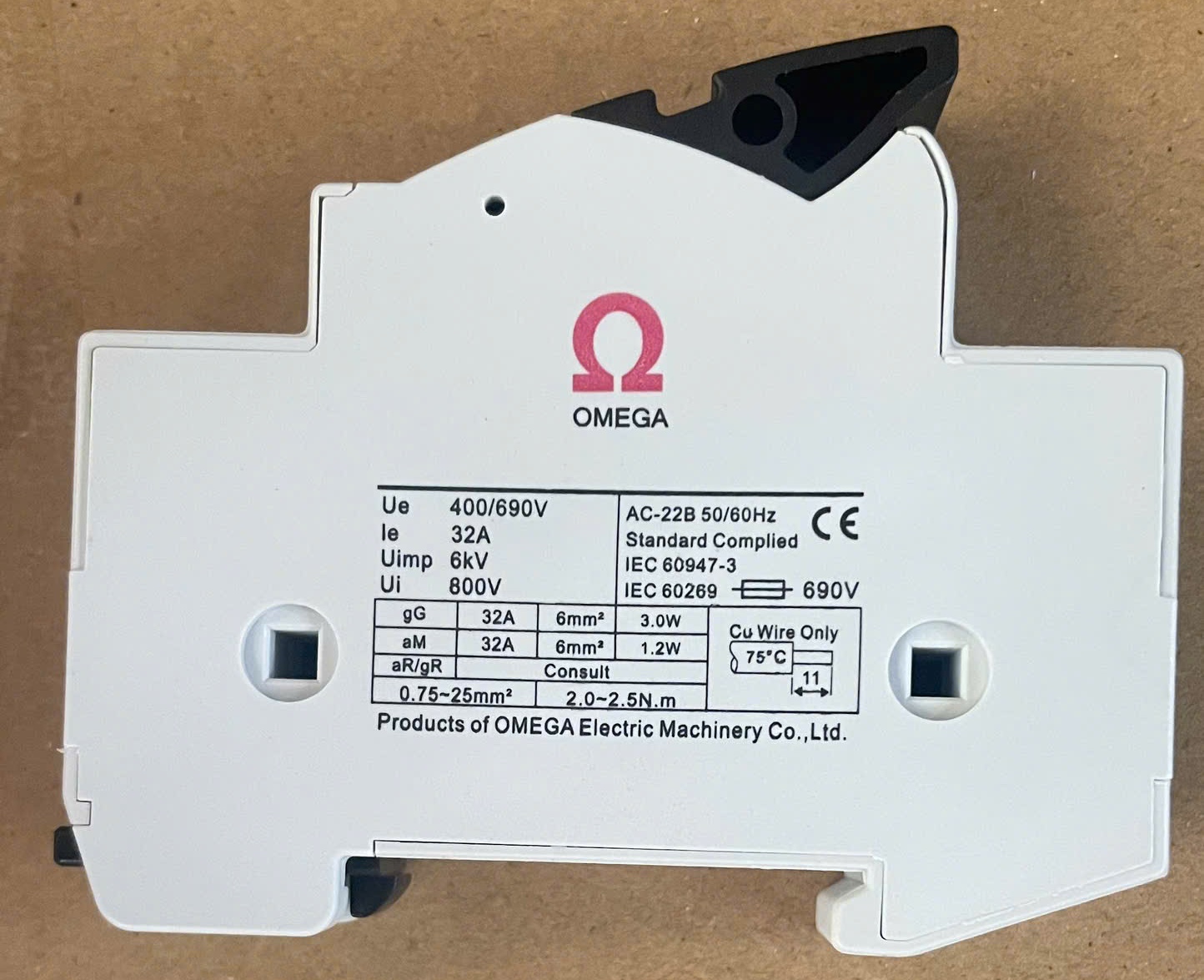

Với Omega OMG-FS32X trong tài liệu sản phẩm bạn cung cấp, các thông số đáng chú ý gồm:

Theo tài liệu OMG-FS32X bạn đã cung cấp, khả năng cắt khi kết hợp cầu chì được ghi 100kA tại 500VAC và 500kA tại 690VAC. Khi đưa thông số này vào hồ sơ kỹ thuật hoặc thiết kế, nên đối chiếu lại đúng tài liệu của phiên bản đang sử dụng.

Vỏ cầu chì Omega OMG-FS32X

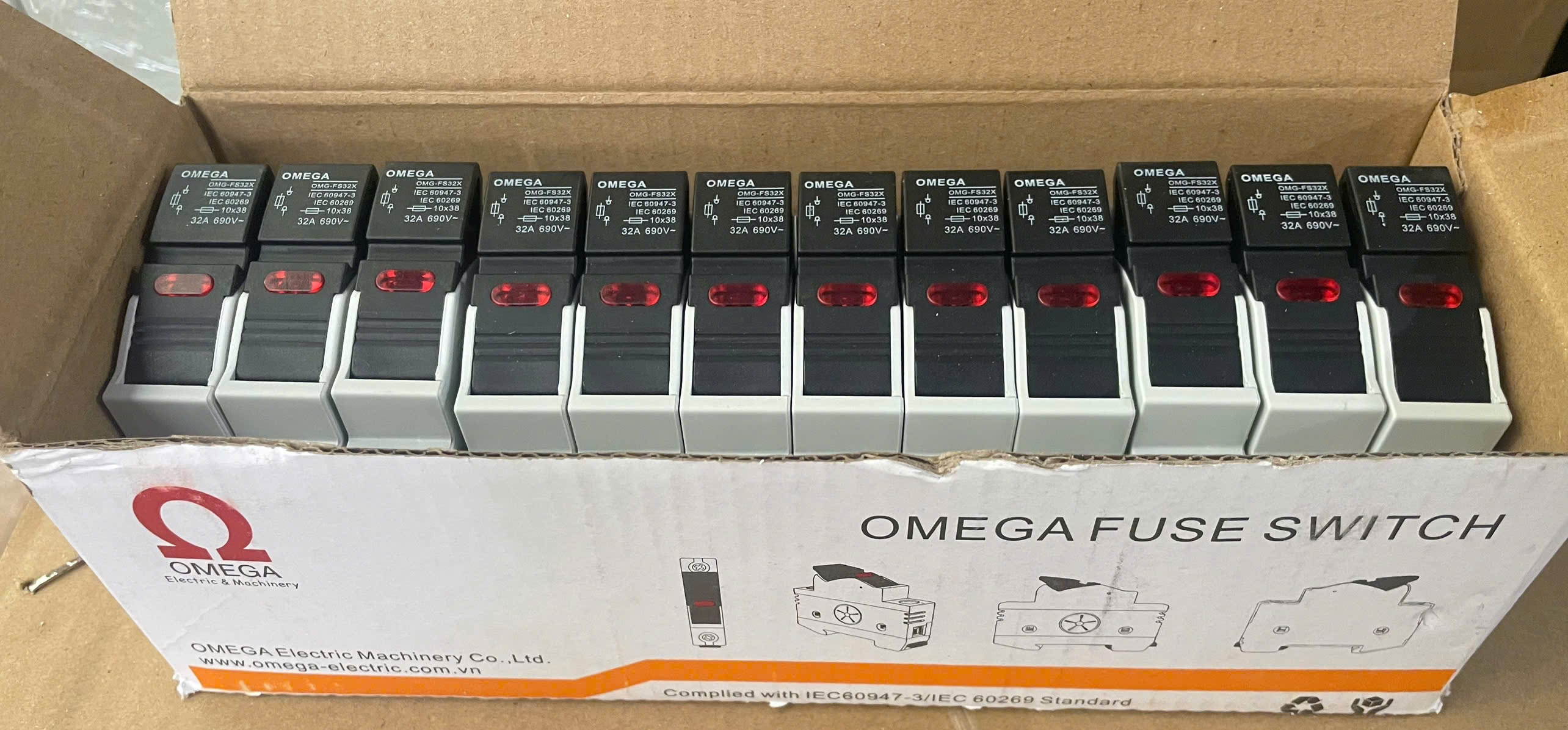

OMG-FS32X là vỏ/cầu dao cầu chì dạng module sử dụng fuse link 10×38. Thiết bị được thiết kế để lắp trên thanh DIN trong tủ điện.

Phía trước có tay gạt để đóng/mở. Sản phẩm còn có đèn báo để hỗ trợ nhận biết trạng thái hoạt động.

Kết cấu dạng module giúp việc bố trí trong tủ gọn hơn. Khi cần thay fuse, người vận hành có thể thao tác trực tiếp tại cụm cầu chì sau khi thực hiện đầy đủ các biện pháp an toàn điện.

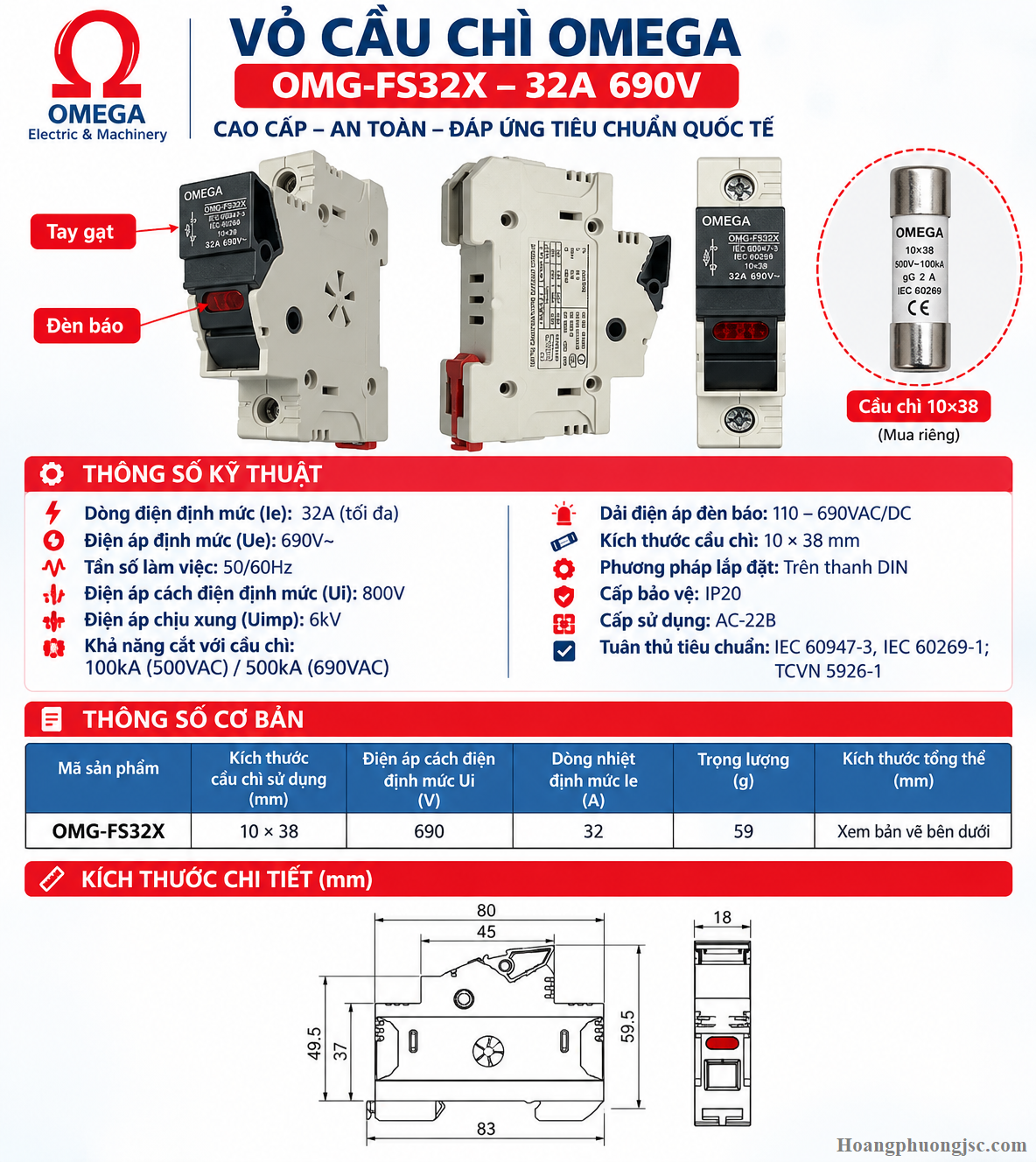

Kích thước OMG-FS32X

Theo bản vẽ kỹ thuật bạn cung cấp, một số kích thước chính gồm:

Chiều rộng khoảng 18 mm là lợi thế khi cần bố trí nhiều nhánh cầu chì trong tủ điện.

Cầu chì Omega 125A

Ngoài các truy vấn về 2A và 32A, người dùng cũng tìm kiếm cầu chì 125A Omega.

Đây là mức dòng lớn hơn đáng kể so với nhóm fuse 10×38 đang đề cập ở trên. Vì vậy, không được hiểu OMG-FS32X là vỏ cho cầu chì 125A. OMG-FS32X trong tài liệu có dòng tối đa 32A và sử dụng fuse 10×38.

Với cầu chì Omega 125A, cần xác định đúng series, kích thước fuse, điện áp định mức, đặc tính bảo vệ và đế cầu chì tương ứng trước khi lựa chọn.

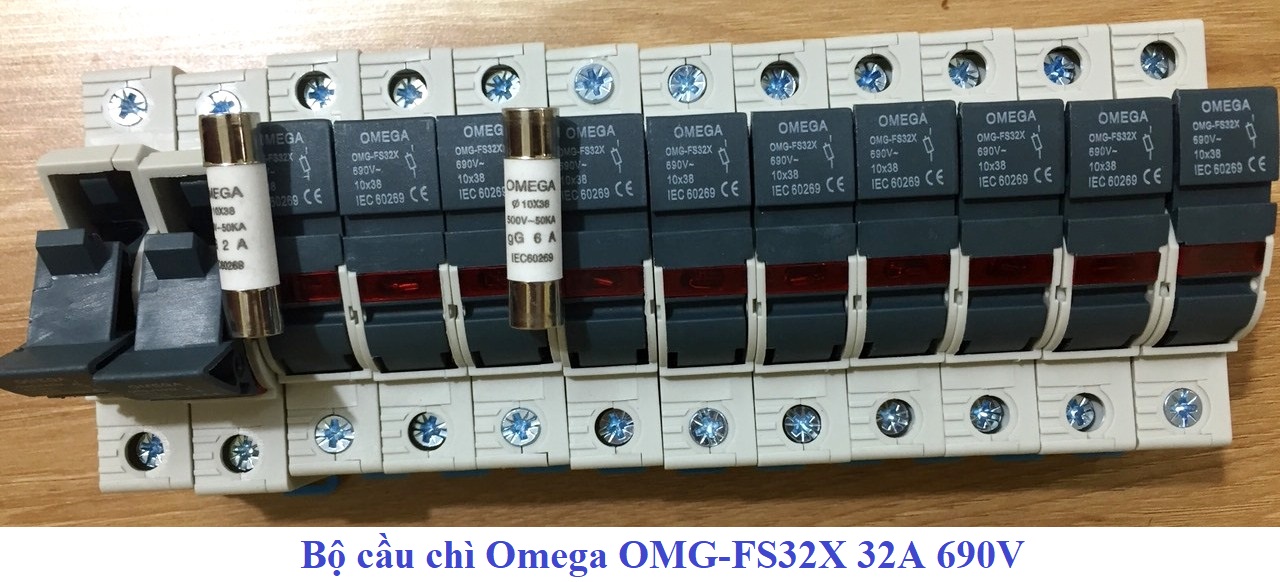

Bộ cầu chì bảo vệ Omega
OMG-FS32X	Vỏ cầu chì Omega 32A, 690Vac (10x38mm)
OMG2A	Cầu chì Omega 2A 10x38mm
OMG4A	Cầu chì Omega 4A 10x38mm
OMG5A	Cầu chì Omega 5A 10x38mm
OMG6A	Cầu chì Omega 6A 10x38mm

Các dòng cầu chì Omega theo nhu cầu sử dụng

Có thể phân nhóm nhu cầu tìm kiếm cầu chì Omega như sau:

Với từng trường hợp, cần chọn cầu chì dựa trên thiết kế bảo vệ chứ không đơn thuần chọn dòng gần với tải.

Ứng dụng của cầu chì Omega

Cầu chì Omega có thể được sử dụng trong nhiều hệ thống điện. Những ứng dụng cụ thể phụ thuộc vào series và thông số của từng fuse.

Đối với dòng 10×38 và vỏ OMG-FS32X, các ứng dụng có thể hướng tới tủ điện công nghiệp, hệ thống phân phối, mạch điều khiển và các nhánh điện phù hợp.

Thiết kế lắp DIN rail cũng giúp sản phẩm thuận tiện khi bố trí cùng MCB, relay, contactor, nguồn và terminal trong tủ.

Cách chọn cầu chì Omega phù hợp

Trước tiên cần xác định điện áp của hệ thống và dòng tải. Sau đó lựa chọn fuse có dòng định mức và điện áp phù hợp.

Tiếp theo cần kiểm tra đặc tính cầu chì, khả năng cắt và kích thước vật lý. Đây là những yếu tố quan trọng khi chọn thiết bị bảo vệ.

Nếu dùng fuse 10×38, vỏ cầu chì cũng phải tương thích với kích thước 10×38 và thông số điện của hệ thống.

Đối với động cơ, biến tần hoặc tải có dòng khởi động lớn, việc chọn cầu chì cần tính đến đặc tính của tải. Không nên tăng dòng cầu chì tùy ý để tránh hiện tượng đứt fuse khi khởi động.

Cầu chì gG Omega là gì?

Ký hiệu gG xuất hiện trên các cầu chì Omega 10×38 trong hình bạn cung cấp.

Theo hệ thống phân loại cầu chì hạ áp IEC, gG là loại cầu chì có phạm vi bảo vệ toàn dải, thường được sử dụng cho mục đích bảo vệ chung đối với dây dẫn và mạch điện phù hợp.

Khi thay thế, nên chọn đúng đặc tính gG nếu thiết kế ban đầu yêu cầu loại này. Một fuse cùng kích thước và cùng dòng nhưng khác đặc tính chưa chắc là lựa chọn thay thế phù hợp.

Ưu điểm của cầu chì kết hợp vỏ Omega

Giải pháp fuse 10×38 kết hợp vỏ cầu chì dạng DIN có một số lợi thế thực tế.

Kích thước module nhỏ giúp tiết kiệm diện tích tủ. Fuse có thể thay thế riêng khi tác động mà không phải thay toàn bộ vỏ.

OMG-FS32X còn có tay gạt và đèn báo trạng thái. Điều này hỗ trợ thao tác và kiểm tra trong quá trình vận hành.

Tuy nhiên, cầu chì là thiết bị bảo vệ có đặc tính khác MCB. Không nên coi fuse và MCB luôn có thể thay thế trực tiếp cho nhau.

Giá cầu chì Omega

Giá cầu chì Omega phụ thuộc vào dòng điện định mức, kích thước, series và số lượng đặt hàng.

Giá của một lõi cầu chì Omega 2A 10×38 sẽ khác với vỏ cầu chì OMG-FS32X. Các loại cầu chì dòng lớn như 125A cũng thuộc nhóm sản phẩm khác.

Do bảng giá có thể thay đổi theo thời điểm, khách hàng nên cung cấp chính xác mã hoặc thông số cần sử dụng để nhận báo giá phù hợp.

Catalogue cầu chì Omega

Khi tra cứu Catalogue cầu chì Omega, nên chú ý ít nhất các thông số: mã sản phẩm, dòng định mức, điện áp định mức, kích thước fuse, đặc tính bảo vệ, khả năng cắt và tiêu chuẩn áp dụng.

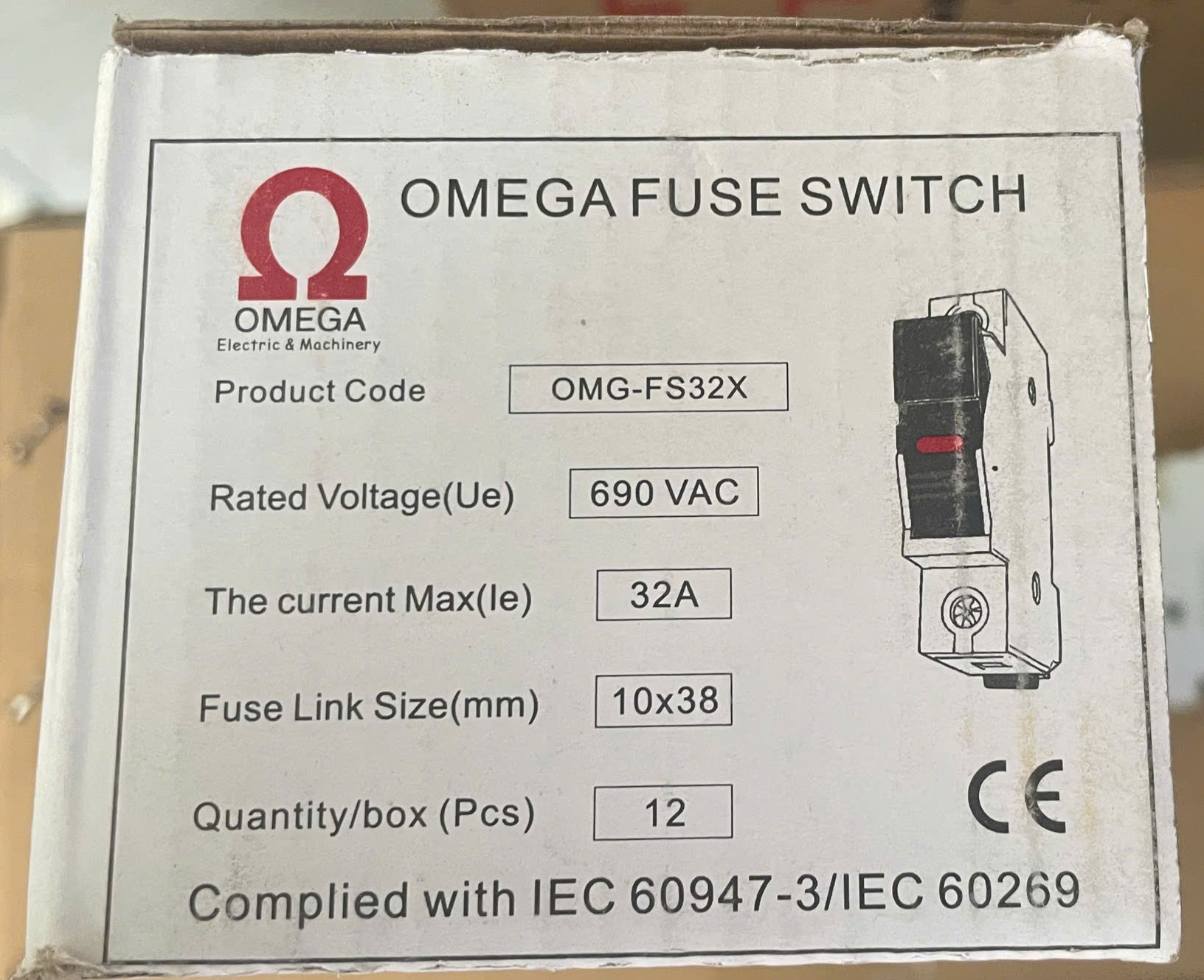

Với vỏ cầu chì OMG-FS32X, tài liệu bạn cung cấp thể hiện thiết bị sử dụng fuse 10×38, dòng tối đa 32A và điện áp làm việc đến 690V.

Việc tra cứu theo mã cụ thể sẽ chính xác hơn so với chỉ tìm theo tên “Omega fuse”.

Omega Fuse Catalogues – Quatest3 Test Report

OmegaFuse -QUATEST3 Test Report

Cầu chì Omega của nước nào?

Với câu hỏi “Cầu chì Omega của nước nào?”, trên sản phẩm và bao bì bạn cung cấp thể hiện tên OMEGA Electric & Machinery Co., Ltd. Tuy nhiên, các hình ảnh hiện có không thể hiện rõ quốc gia xuất xứ.

Vì vậy, khi đăng website, không nên tự ghi một quốc gia cụ thể nếu chưa có Catalogue, CO/CQ, nhãn xuất xứ hoặc tài liệu chính thức của nhà sản xuất xác nhận.

Cách viết an toàn hơn là giới thiệu đúng thương hiệu và thông số kỹ thuật đã được thể hiện trên sản phẩm.

Câu hỏi thường gặp về cầu chì Omega

Cầu chì Omega 2A có kích thước bao nhiêu?

Mẫu Omega 2A trong hình bạn cung cấp có kích thước 10 × 38 mm, đặc tính gG và thể hiện tiêu chuẩn IEC 60269.

OMG-FS32X dùng cầu chì nào?

OMG-FS32X sử dụng fuse link 10×38 mm. Dòng làm việc tối đa của vỏ theo tài liệu là 32A.

Có thể lắp cầu chì 32A vào OMG-FS32X không?

Tài liệu ghi dòng làm việc tối đa của OMG-FS32X là 32A. Tuy nhiên, fuse cụ thể vẫn phải đáp ứng đúng điện áp, đặc tính và yêu cầu bảo vệ của hệ thống.

Cầu chì Omega 125A có dùng OMG-FS32X không?

Không. OMG-FS32X có dòng tối đa 32A và sử dụng fuse 10×38. Cầu chì 125A cần series và bộ giữ cầu chì phù hợp riêng.

Cầu chì Omega có lắp trên thanh DIN không?

Bản thân fuse 10×38 được đặt trong vỏ tương ứng. OMG-FS32X được thiết kế để lắp trên thanh DIN.

---

Mua cầu chì Omega chính hãng ở đâu?

Khi mua cầu chì Omega, nên xác định chính xác dòng định mức, điện áp, kích thước và loại vỏ cầu chì đang sử dụng. Với dòng 10×38, khách hàng có thể lựa chọn các mức dòng phù hợp và kết hợp với vỏ cầu chì Omega tương ứng.

Hoàng Phương JSC cung cấp cầu chì, vỏ cầu chì và nhiều thiết bị điện phục vụ tủ điều khiển, tủ phân phối và hệ thống điện công nghiệp. Khách hàng cần cầu chì Omega 2A, cầu chì Omega 32A, Omega fuse 10×38 hoặc vỏ cầu chì OMG-FS32X có thể liên hệ để được hỗ trợ kiểm tra thông số.
