Bộ chuyển đổi nguồn điện ATS là gì? Nguyên lý và chức năng hoạt động
Bộ đổi nguồn điện ATS
Bộ chuyển đổi nguồn điện ATS (Automatic Transfer Switch) là thiết bị dùng để:
✔ Tự động chuyển đổi giữa các nguồn điện
✔ Chuyển từ điện lưới sang máy phát điện khi mất điện
✔ Đảm bảo nguồn điện liên tục cho hệ thống
✔ Bảo vệ thiết bị điện và dây chuyền sản xuất
ATS hiện được sử dụng rất phổ biến trong:
- Nhà máy công nghiệp
- Chung cư
- Tòa nhà văn phòng
- Bệnh viện
- Trung tâm dữ liệu
- Hệ thống máy phát điện
ATS là gì?
ATS là viết tắt của:
Automatic Transfer Switch
Dịch nghĩa:
Bộ chuyển nguồn tự động
Thiết bị có nhiệm vụ:
- Giám sát điện áp nguồn chính
- Tự động chuyển sang nguồn dự phòng khi mất điện
- Tự động chuyển lại khi điện lưới phục hồi
Nguyên lý hoạt động của ATS
ATS hoạt động theo nguyên lý:
Giám sát nguồn → Điều khiển chuyển nguồn → Cấp điện cho tải
1. Khi điện lưới hoạt động bình thường
ATS sẽ:
✔ Đóng nguồn điện lưới
✔ Ngắt nguồn máy phát
✔ Cấp điện trực tiếp cho tải
Lúc này:
- Máy phát ở chế độ chờ
- ATS liên tục giám sát điện áp lưới
2. Khi mất điện lưới
ATS sẽ thực hiện:
Bước 1:
Phát hiện:
- Mất điện
- Mất pha
- Thấp áp
- Quá áp
Bước 2:
Gửi tín hiệu:
START
để khởi động máy phát điện.
Bước 3:
Chờ máy phát ổn định:
- Điện áp
- Tần số
- Thời gian Delay
Bước 4:
ATS tự động:
✔ Ngắt điện lưới
✔ Đóng nguồn máy phát
✔ Cấp điện cho tải
3. Khi điện lưới có lại
ATS sẽ:
- Kiểm tra điện lưới ổn định
- Chuyển tải về điện lưới
- Ngắt máy phát sau thời gian Delay
Giúp:
✔ Tránh sốc điện
✔ Bảo vệ thiết bị
✔ Đảm bảo hệ thống ổn định
Chức năng của ATS
1. Tự động chuyển nguồn
Đây là chức năng chính:
✔ Chuyển đổi giữa:
- Điện lưới
- Máy phát điện
- Nguồn dự phòng
2. Giám sát điện áp
ATS kiểm tra:
✔ Mất pha
✔ Thấp áp
✔ Quá áp
✔ Sai thứ tự pha
3. Khởi động máy phát điện
ATS gửi tín hiệu:
- Start generator
- Stop generator
4. Delay thời gian
ATS có:
- Delay khởi động
- Delay chuyển nguồn
- Delay dừng máy phát
Giúp:
✔ Chuyển nguồn ổn định
✔ Tránh đóng cắt liên tục

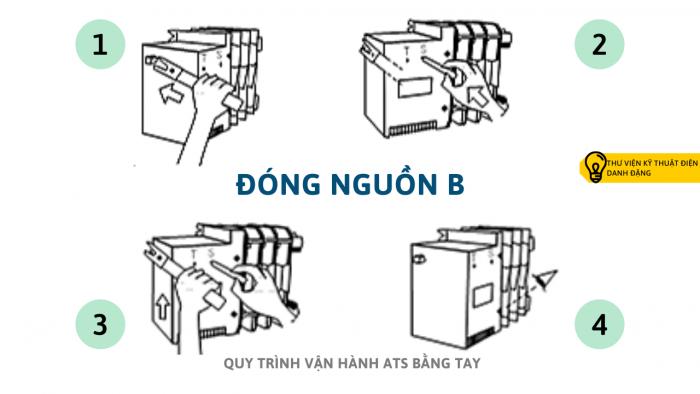

5. Chế độ AUTO / MANUAL
ATS hỗ trợ:
✔ AUTO
✔ MANUAL
Giúp:
- Dễ bảo trì
- Chủ động vận hành

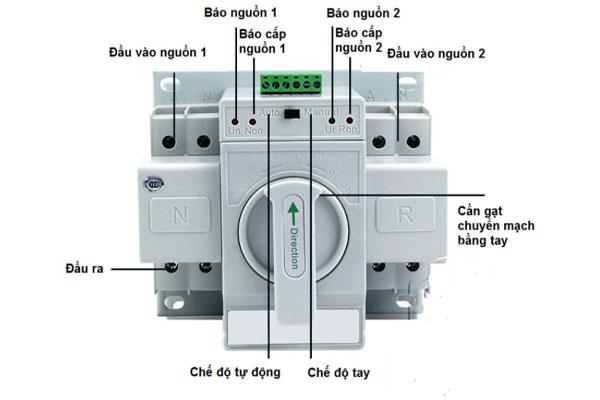

Cấu tạo cơ bản của bộ ATS
| Thành phần | Chức năng |
|---|---|
| MCCB / Contactor | Đóng cắt nguồn |
| ATS Controller | Điều khiển ATS |
| Relay bảo vệ | Bảo vệ hệ thống |
| Timer | Delay thời gian |
| Motor Operator | Đóng cắt MCCB tự động |
Các loại ATS phổ biến hiện nay
1. ATS dùng Contactor
Ưu điểm:
✔ Giá rẻ
✔ Chuyển nguồn nhanh
✔ Dễ sửa chữa
Ứng dụng:
- Nhà dân
- Văn phòng nhỏ
2. ATS dùng MCCB
Ưu điểm:
✔ Dòng tải lớn
✔ Chịu ngắn mạch tốt
✔ Độ bền cao
Ứng dụng:
- Nhà máy
- Tòa nhà
- Hệ thống công nghiệp
3. ATS Motorized MCCB
Là dòng:
MCCB có motor đóng cắt tự động
Ưu điểm:
✔ Tự động hoàn toàn
✔ An toàn cao
✔ Điều khiển thông minh

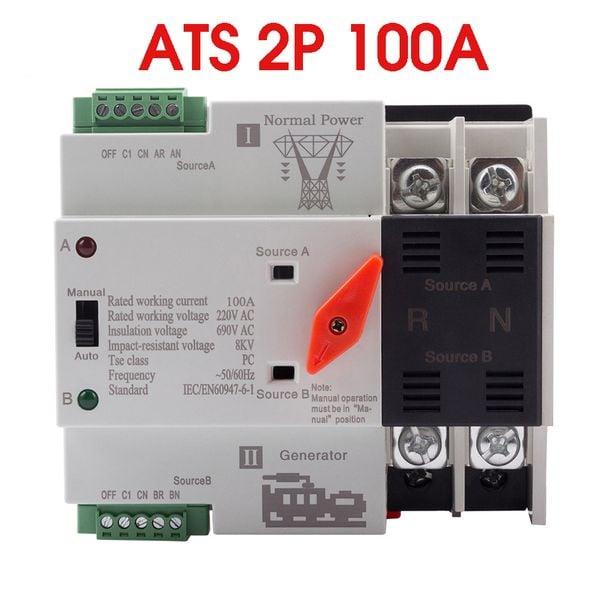

4. ATS dạng CB đảo chiều
Thiết kế:
✔ Nhỏ gọn
✔ Tích hợp chuyển nguồn
Ứng dụng:
- Hộ gia đình
- Văn phòng nhỏ
Các thương hiệu ATS phổ biến
Schneider Electric
Schneider Electric
Nổi bật:
- EasyPact ATS
- ComPacT NSX ATS
Aisikai
Aisikai
Ưu điểm:
✔ ATS chuyên dụng
✔ Giá tốt
✔ Dễ lắp đặt
Chint
Chint
Ứng dụng:
- ATS dân dụng
- ATS công nghiệp
Gechele
Gechele
Nổi bật:
✔ Aptomat đảo chiều
✔ ATS giá cạnh tranh
NNC
NNC
Có:
- ATS mini
- ATS MCCB công suất lớn
Ứng dụng thực tế của ATS
1. Hệ thống máy phát điện
Ứng dụng phổ biến nhất:
✔ Chuyển điện lưới ↔ máy phát
2. Nhà máy công nghiệp
Giúp:
✔ Không gián đoạn sản xuất
✔ Bảo vệ máy móc
3. Bệnh viện
Đảm bảo:
✔ Thiết bị y tế luôn có điện
4. Trung tâm dữ liệu
ATS giúp:
✔ Duy trì server hoạt động liên tục
5. Chung cư – Tòa nhà
Ứng dụng:
- Thang máy
- PCCC
- Chiếu sáng sự cố
Ưu điểm của bộ ATS
✔ Chuyển nguồn tự động
✔ Đảm bảo điện liên tục
✔ An toàn cho hệ thống
✔ Giảm thao tác thủ công
✔ Bảo vệ thiết bị điện
ATS và aptomat đảo chiều khác nhau thế nào?
| ATS | Aptomat đảo chiều |
|---|---|
| Tự động | Thủ công |
| Có controller | Không controller |
| Có delay | Không delay |
| Tự khởi động máy phát | Không |
Vì sao nên sử dụng ATS?
✔ Hạn chế mất điện
✔ Bảo vệ hệ thống sản xuất
✔ Giảm rủi ro cho thiết bị
✔ Tự động hóa hệ thống điện
