Biến dòng trung thế KDE – CT KDE RMU – Biến dòng chuyên dụng cho tủ trung thế
Biến dòng trung thế KDE là dòng CT chuyên dụng được thiết kế dành riêng cho hệ thống tủ RMU (Ring Main Unit), giúp:
- Đo lường dòng điện
- Bảo vệ relay trung thế
- Giám sát hệ thống điện
- Bảo vệ quá dòng và chạm đất
Dòng CT KDE RMU hiện được ứng dụng rộng rãi trong:
- Tủ RMU ABB
- Tủ RMU Schneider
- Tủ RMU Siemens
- Tủ RMU Fanox
- Trạm kios
- Trạm điện trung thế
- Nhà máy công nghiệp
- Điện mặt trời Solar Farm
Catalogue KDE-RMU cho biết đây là dòng biến dòng đúc epoxy chuyên dụng cho hệ thống RMU, tương thích với các relay bảo vệ như:
- ABB REJ603
- Siemens 7SR46
- Fanox SIA-B
Biến dòng RMU là gì?
Biến dòng RMU (CT RMU) là loại máy biến dòng trung thế chuyên dùng cho:
✅ Relay bảo vệ trung thế
✅ Đo dòng điện trung thế
✅ Bảo vệ quá dòng
✅ Bảo vệ chạm đất
Khác với CT hạ thế thông thường, CT RMU yêu cầu:
- Độ chính xác cao
- Khả năng chịu ngắn mạch lớn
- Hoạt động ổn định trong môi trường trung thế
- Kích thước chuyên dụng cho tủ RMU compact
KDE – Thương hiệu CT RMU sản xuất tại Việt Nam
KDE là thương hiệu chuyên về:
- Biến dòng đo lường
- Biến dòng bảo vệ
- CT RMU
- ZCT
- Biến dòng mở lõi
- Biến dòng 3 pha
Ưu điểm lớn của KDE:
✅ Sản xuất tại Việt Nam
✅ Chủ động thiết kế theo yêu cầu
✅ Tối ưu cho tủ RMU thực tế
✅ Giá thành hợp lý
✅ Hỗ trợ kỹ thuật nhanh
Cấu tạo biến dòng trung thế KDE RMU
Theo catalogue KDE RMU, biến dòng được:
- Đúc epoxy kín hoàn toàn
- Bọc vỏ ABS hoặc PC
- Thiết kế chuyên dụng cho môi trường trung thế
Cấu tạo gồm:
- Lõi thép từ
- Cuộn sơ cấp
- Cuộn thứ cấp
- Vỏ epoxy cách điện
- Đầu cực S1 – S2 – S3 – S4
- Đầu cực test C – D
Nguyên lý hoạt động của CT KDE RMU
Biến dòng hoạt động theo nguyên lý cảm ứng điện từ:
Khi dòng điện trung thế chạy qua thanh dẫn:
➡ Sinh ra từ trường
➡ Tạo dòng điện cảm ứng tại cuộn thứ cấp
➡ Relay bảo vệ nhận tín hiệu dòng điện
➡ Phân tích quá dòng hoặc chạm đất
➡ Ra lệnh cắt máy cắt nếu có sự cố

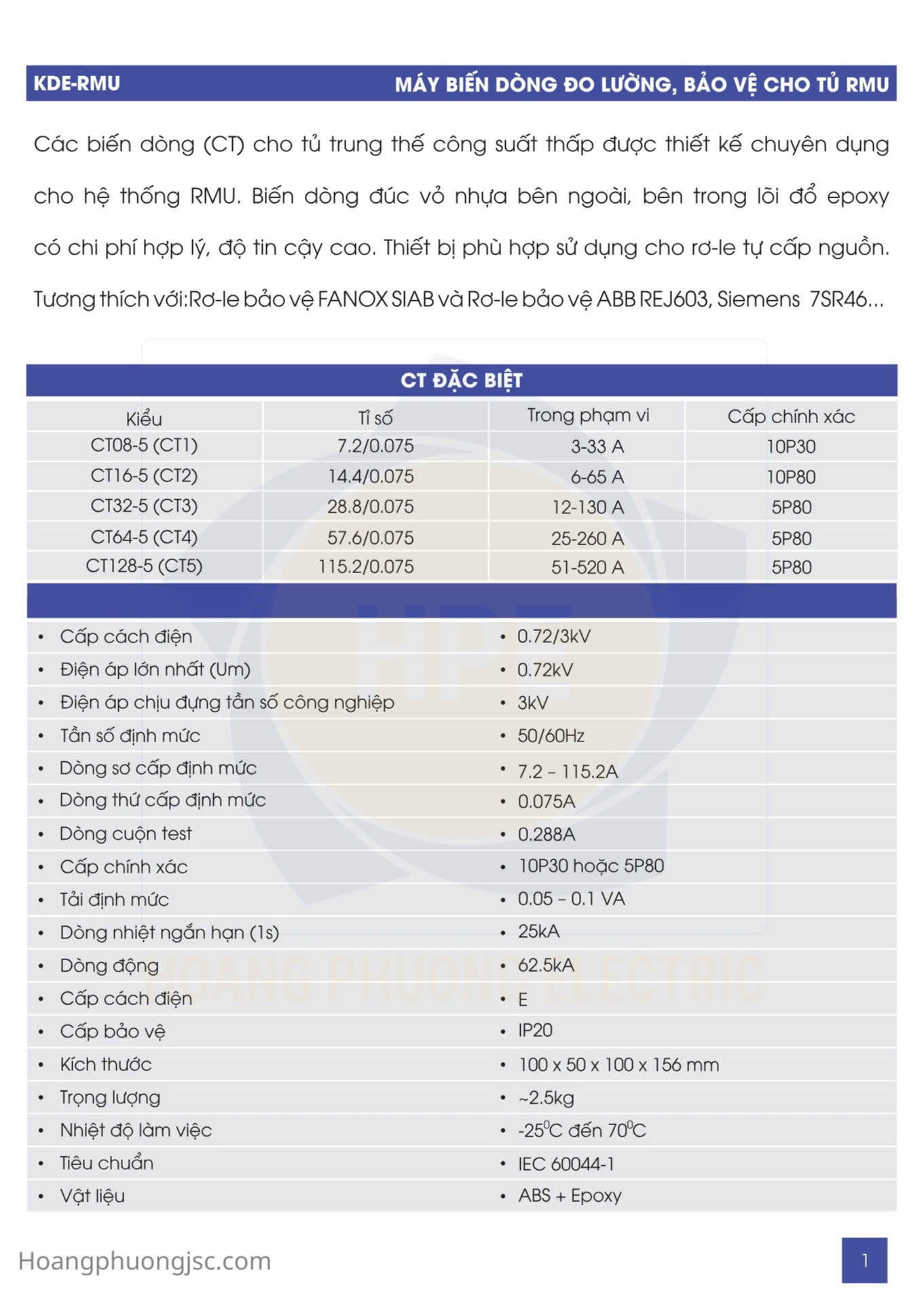

Các dòng biến dòng RMU KDE phổ biến
1️⃣ CT1 – CT2 – CT3 – CT4 – CT5
Đây là dòng CT chuyên dụng cho relay ABB REJ603 và các relay RMU khác.
Thông số phổ biến:
| Model | Tỉ số | Dải dòng | Class |
|---|---|---|---|
| CT1 | 7.2/0.075 | 3–33A | 10P30 |
| CT2 | 14.4/0.075 | 6–65A | 10P80 |
| CT3 | 28.8/0.075 | 12–130A | 5P80 |
| CT4 | 57.6/0.075 | 25–260A | 5P80 |
| CT5 | 115.2/0.075 | 51–520A | 5P80 |

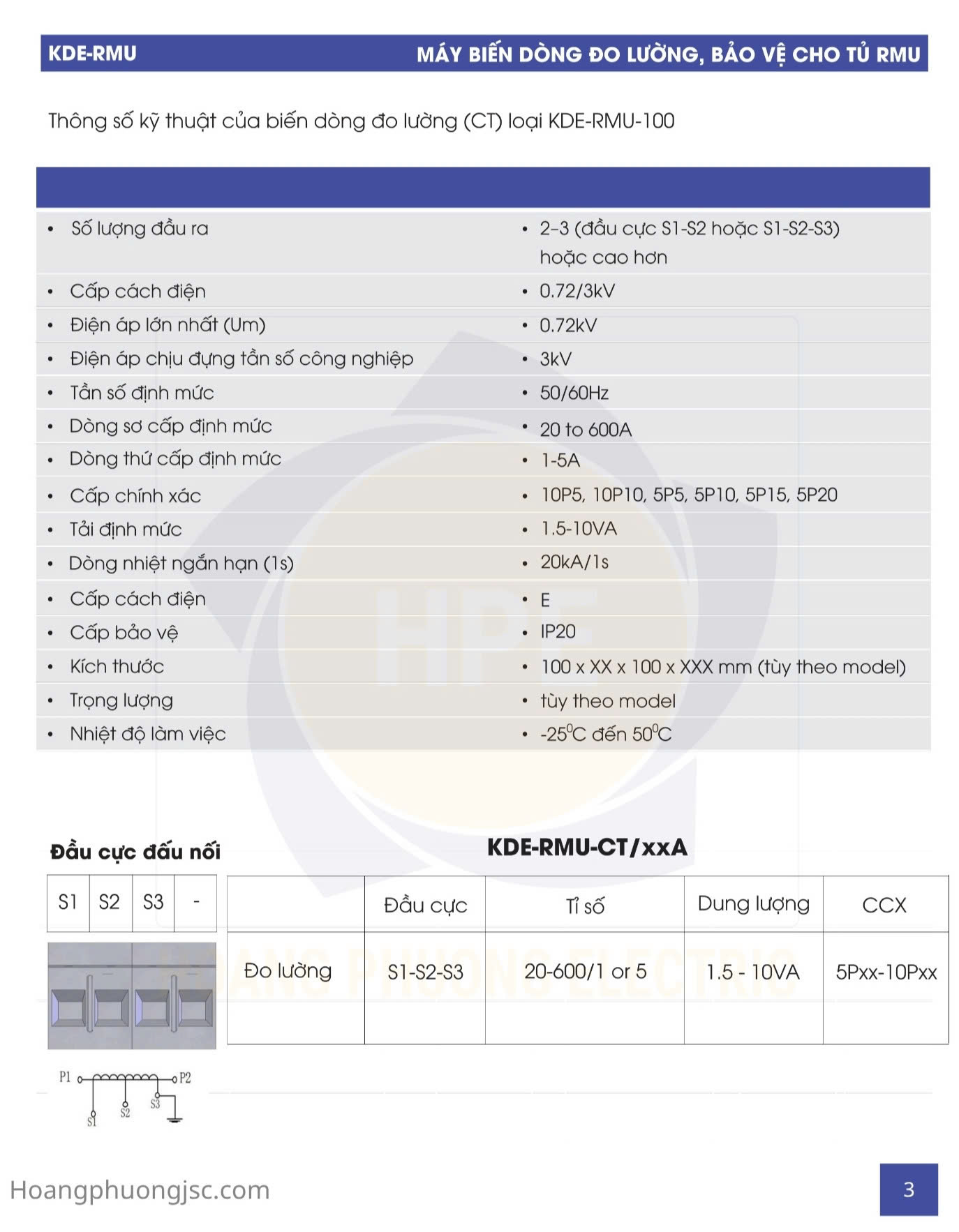

2️⃣ Biến dòng RMU S1-S2-S3-S4
Dòng này dùng cho:
- Đo lường
- Relay bảo vệ
- Tín hiệu nhiều cấp
Ví dụ:
- S1-S2 = 60/5A
- S1-S3 = 80/5A
- S1-S4 = 100/5A
Giúp:
✅ Tiết kiệm không gian
✅ Dùng nhiều cấp dòng trên cùng CT
✅ Linh hoạt cho hệ thống RMU

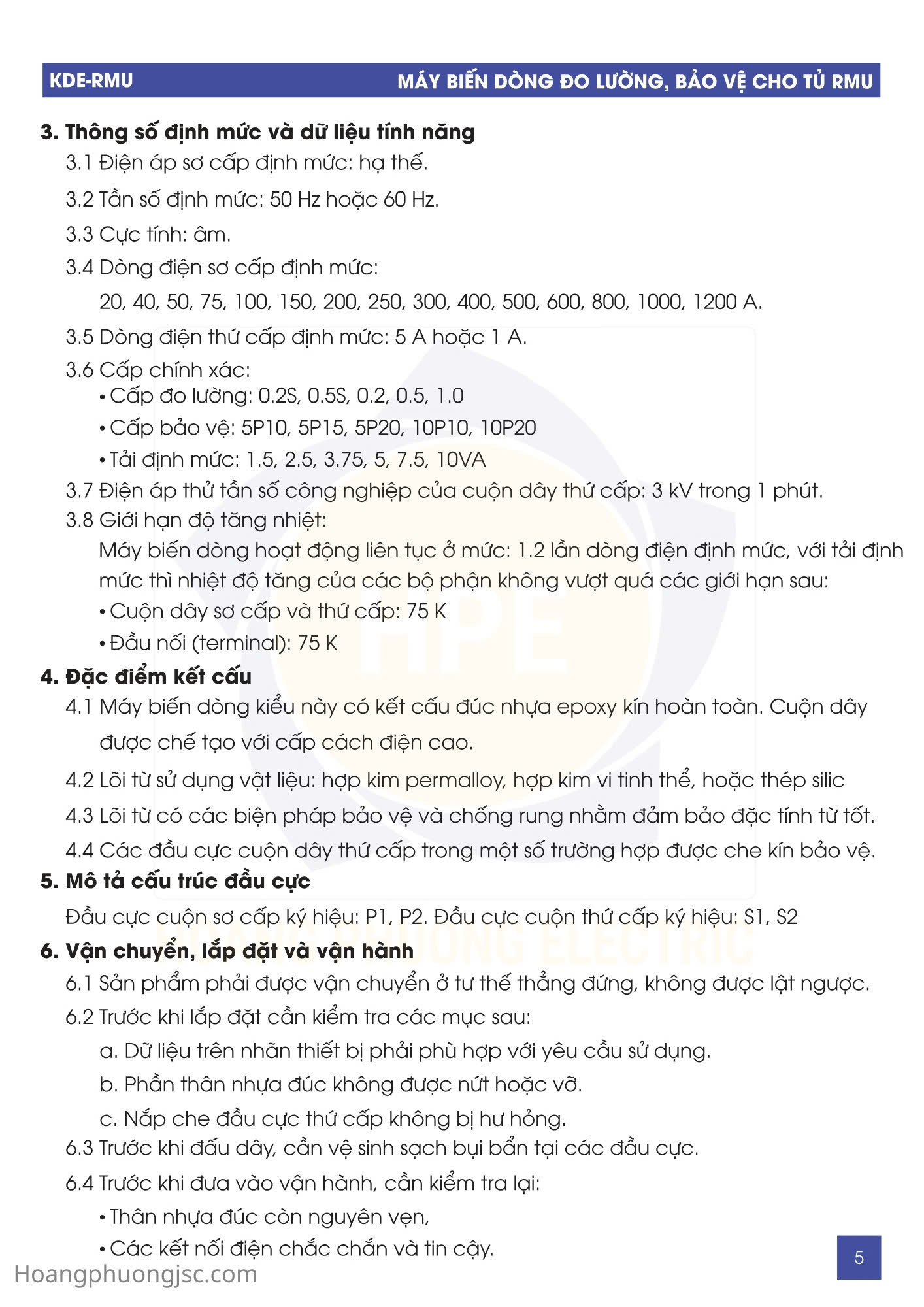

Thông số kỹ thuật nổi bật của CT KDE RMU
Theo catalogue KDE RMU:
✅ Điện áp cách điện:
- 0.72/3kV
✅ Tần số:
- 50/60Hz
✅ Cấp chính xác:
- 5P5
- 5P10
- 5P15
- 5P20
- 10P10
- 10P20
✅ Dòng sơ cấp:
- 20A đến 1200A
✅ Dòng thứ cấp:
- 1A hoặc 5A
✅ Dòng nhiệt ngắn hạn:
- 20kA/1s
✅ Tiêu chuẩn:
- IEC 60044-1
Ưu điểm của biến dòng trung thế KDE
✅ Thiết kế chuyên dụng cho RMU
Kích thước tối ưu cho:
- Tủ RMU compact
- Tủ trung thế nhỏ gọn
✅ Độ chính xác cao
Phù hợp relay:
- ABB
- Siemens
- Schneider
- Fanox
✅ Chịu ngắn mạch tốt
Khả năng chịu:
- 20kA/1s
- 25kA
✅ Đúc epoxy kín hoàn toàn
Giúp:
- Chống ẩm
- Chống bụi
- Tăng độ bền cách điện
✅ Sản xuất tại Việt Nam
Ưu điểm:
- Giá tốt
- Hỗ trợ nhanh
- Chủ động kỹ thuật
Ứng dụng thực tế của CT KDE RMU
Biến dòng trung thế KDE được dùng cho:
- Tủ RMU ABB
- Tủ RMU Schneider
- Tủ RMU Siemens
- Relay REJ603
- Relay 7SR46
- Relay Fanox
- Trạm điện công nghiệp
- Điện mặt trời trung thế
- Nhà máy sản xuất

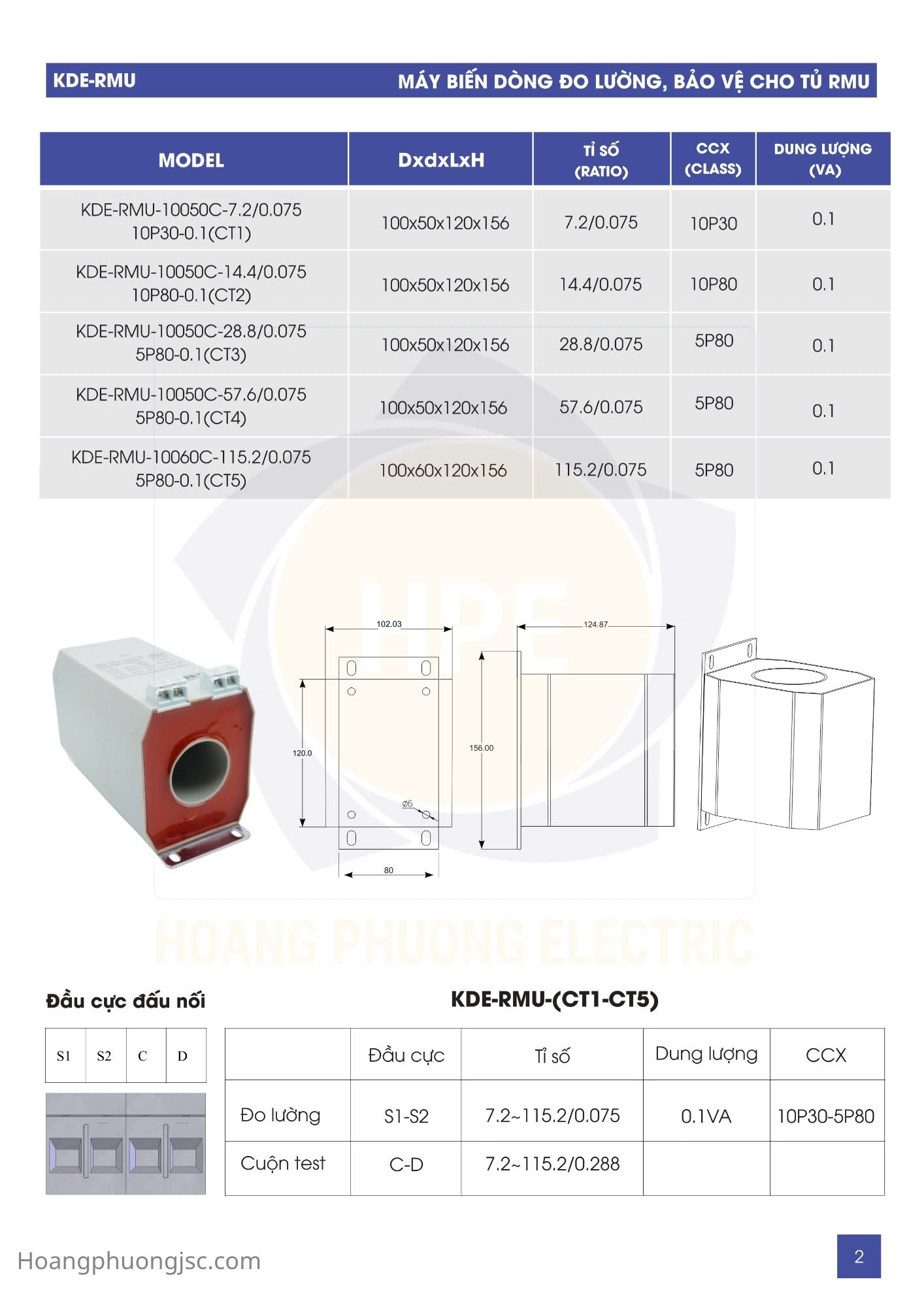

| Mã đặt hàng CT RMU KDE | |
| KDE-RMU-10050C | Biến dòng bảo vệ cho tủ RMU -Tỉ số: (S1-S2: 60/5A) – (S1-S3: 80/5A) – (S1-S4: 100/5A)
– Cấp chính xác: 5P10 – Dung lượng: 2,5VA, 50/60Hz – Ith. 20kA/3s” |
| CT08-5 (CT1) | Biến dòng cho tủ RMU – CT1 – 7.2A, Tỷ số: 7.2/0.075A , Dải dòng: 3 – 33A, Class: 10P30 |
| CT16-5 (CT2) | Biến dòng cho tủ RMU – CT2 – 14.4A, Tỷ số: 14.4/0.075A, Dải dòng: 6 – 65A, Class: 10P80 |
| CT32-5 (CT3) | Biến dòng cho tủ RMU – CT3 – 28.8A, Tỷ số: 28.8/0.075A, Dải dòng: 12 – 130A, Class: 5P80 |
| CT64-5 (CT4) | Biến dòng cho tủ RMU – CT4 – 57.6A, Tỷ số: 57.6/0.075A, Dải dòng: 25 – 260A, Class: 5P80 |
| CT128-5 (CT5) | Biến dòng cho tủ RMU – CT5 – 115.2A, Tỷ số: 115.2/0.075A, Dải dòng: 51 – 520A, Class: 5P80 |
