Biến dòng RMU CT1-CT2-CT3-CT4-CT5 là gì?
Biến dòng bảo vệ cho tủ trung thế RMU
Biến dòng RMU CT1-CT2-CT3-CT4-CT5 là dòng biến dòng bảo vệ chuyên dụng dành cho tủ trung thế RMU (Ring Main Unit), được thiết kế để hoạt động cùng các relay bảo vệ trung thế như:
- ABB REJ603
- Schneider VIP
- Siemens
- Sepam
- SEL
Khác với biến dòng đo lường thông thường 5A, dòng CT RMU này sử dụng tín hiệu dòng nhỏ chuyên biệt như:
- 0.075A
- 0.288A
Nhờ đó relay có thể:
✅ Đọc tín hiệu chính xác hơn
✅ Phản ứng nhanh hơn khi có sự cố
✅ Tăng độ nhạy bảo vệ trung thế
Nguyên lý hoạt động của biến dòng RMU CT1-CT5
Biến dòng RMU hoạt động theo nguyên lý cảm ứng điện từ.
Khi dòng điện trung thế chạy qua thanh dẫn sơ cấp:
- Từ trường sinh ra trong lõi thép silic
- Cuộn dây thứ cấp tạo ra dòng điện tỷ lệ thuận
- Relay bảo vệ nhận tín hiệu từ CT
- Khi có sự cố, relay sẽ điều khiển cắt máy cắt trung thế
Dòng CT này được tối ưu riêng cho:
- Quá dòng
- Chạm đất
- Ngắn mạch
- Sự cố lưới trung thế
Tại sao RMU cần dùng CT1-CT5 chuyên dụng?
Trong tủ RMU trung thế:
- Không gian rất nhỏ
- Relay yêu cầu tín hiệu chính xác cao
- Dòng bảo vệ thường rất thấp
Do đó CT truyền thống 5A không còn phù hợp.
Dòng CT1-CT5 được thiết kế để:
✅ Kích thước nhỏ gọn
✅ Độ nhạy cao
✅ Tương thích relay kỹ thuật số
✅ Chống nhiễu tốt
✅ Ổn định trong môi trường trung thế
Các model CT1-CT2-CT3-CT4-CT5 phổ biến
🔹 CT1 – 7.2A
Model: CT08-5 (CT1)
Thông số:
- Tỷ số: 7.2/0.075A
- Dải dòng: 3 – 33A
- Class: 10P30
Ứng dụng:
- RMU tải nhỏ
- Trạm compact mini
- Hệ thống điện phụ tải thấp
🔹 CT2 – 14.4A
Model: CT16-5 (CT2)
Thông số:
- Tỷ số: 14.4/0.075A
- Dải dòng: 6 – 65A
- Class: 10P80
Ứng dụng:
- RMU công nghiệp vừa
- Trạm điện nhà xưởng
🔹 CT3 – 28.8A
Model: CT32-5 (CT3)
Thông số:
- Tỷ số: 28.8/0.075A
- Dải dòng: 12 – 130A
- Class: 5P80
Ứng dụng:
- Tủ RMU công nghiệp
- Trạm kiosk
- Nhà máy vừa
🔹 CT4 – 57.6A
Model: CT64-5 (CT4)
Thông số:
- Tỷ số: 57.6/0.075A
- Dải dòng: 25 – 260A
- Class: 5P80
Ứng dụng:
- RMU công suất lớn
- Nhà máy sản xuất
- Hệ thống điện công nghiệp
🔹 CT5 – 115.2A
Model: CT128-5 (CT5)
Thông số:
- Tỷ số: 115.2/0.075A
- Dải dòng: 51 – 520A
- Class: 5P80
Ứng dụng:
- Trạm trung thế lớn
- Nhà máy tải cao
- Hệ thống phân phối điện
Ý nghĩa các cấp chính xác
⭐ 5P80
- Sai số ≤ 5%
- Hoạt động chính xác tới 80 lần dòng định mức
⭐ 10P80
- Sai số ≤ 10%
- Hoạt động tới 80 lần dòng định mức
⭐ 10P30
- Hoạt động tới 30 lần dòng định mức
Các class này cực kỳ quan trọng trong:
✅ Bảo vệ relay trung thế
✅ Chống tác động nhầm
✅ Đảm bảo cắt sự cố chính xác
Ưu điểm của biến dòng RMU CT1-CT5
✅ Thiết kế chuyên dụng cho RMU
Tối ưu không gian lắp đặt.
✅ Độ nhạy bảo vệ rất cao
Relay đọc tín hiệu chính xác hơn.
✅ Dòng tín hiệu nhỏ
Giảm tổn hao dây dẫn.
✅ Hoạt động ổn định
Chịu được môi trường trung thế công nghiệp.
✅ Đáp ứng tiêu chuẩn IEC
Tuân thủ IEC 60044-1.
✅ Tương thích nhiều relay
Dùng tốt với:
- ABB
- Siemens
- Schneider
- SEL
So sánh CT1-CT5 và biến dòng 5A truyền thống
| Tiêu chí | CT1-CT5 RMU | CT truyền thống |
|---|---|---|
| Dòng thứ cấp | 0.075A | 5A |
| Độ nhạy relay | Rất cao | Trung bình |
| Kích thước | Nhỏ gọn | Lớn hơn |
| Chuyên dụng RMU | Có | Không |
| Relay kỹ thuật số | Tối ưu | Hạn chế |
| Độ chính xác bảo vệ | Cao | Trung bình |

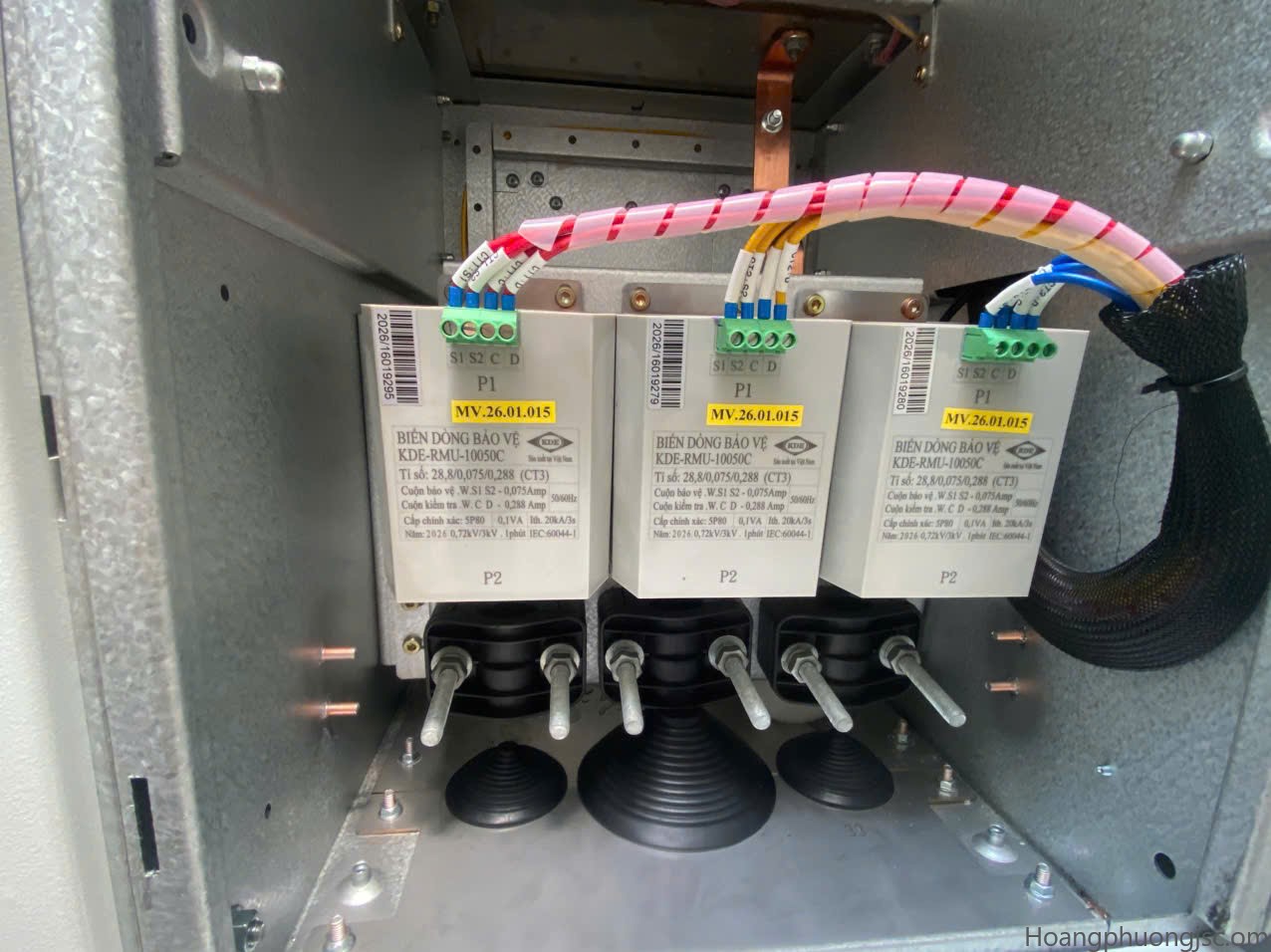

Ứng dụng thực tế
Biến dòng RMU CT1-CT5 hiện được dùng nhiều trong:
- Tủ RMU ABB SafeRing
- RMU Schneider
- RMU Siemens
- Trạm kiosk
- Nhà máy công nghiệp
- Điện năng lượng mặt trời trung thế
- Hệ thống phân phối điện
Thiết bị điện Hoàng Phương – Chuyên cung cấp biến dòng RMU KDE chính hãng
Thiết bị điện Hoàng Phương hiện cung cấp:
✅ Biến dòng RMU KDE
✅ CT1-CT2-CT3-CT4-CT5
✅ Biến dòng relay REJ603
✅ CT bảo vệ trung thế
✅ CT RMU theo yêu cầu
Hỗ trợ:
- Tư vấn chọn đúng CT
- Thiết kế theo relay
- Gia công OEM
- Hỗ trợ kỹ thuật RMU
