Biến dòng RMU CT1-CT2-CT3-CT4-CT5 kết hợp với Relay REJ603 ABB – Giải pháp bảo vệ tối ưu cho tủ trung thế RMU
Biến dòng CT1-CT5 kết hợp với Relay REJ603 ABB
Trong các hệ thống điện trung thế hiện đại, đặc biệt là các tủ RMU ABB SafeRing, SafePlus hoặc các hệ thống RMU tích hợp relay kỹ thuật số, việc lựa chọn đúng biến dòng bảo vệ đóng vai trò cực kỳ quan trọng. Một trong những cấu hình được sử dụng phổ biến nhất hiện nay chính là bộ Biến dòng RMU CT1-CT2-CT3-CT4-CT5 kết hợp với Relay REJ603 ABB.
Đây là giải pháp bảo vệ chuyên dụng dành cho hệ thống điện trung thế 22kV – 24kV, giúp relay phát hiện nhanh chóng các sự cố:
- Quá dòng
- Ngắn mạch
- Chạm đất
- Quá tải
- Sự cố lưới điện trung thế
Hiện nay, dòng biến dòng RMU KDE CT1-CT5 đang được sử dụng rất nhiều trong:
✅ Tủ RMU ABB
✅ Trạm kiosk trung thế
✅ Nhà máy công nghiệp
✅ Điện năng lượng mặt trời trung thế
✅ Hệ thống phân phối điện
Relay REJ603 ABB là gì?
REJ603 là dòng relay bảo vệ trung thế kỹ thuật số của ABB, được thiết kế chuyên dụng cho:
- Tủ RMU
- Trạm phân phối điện
- Hệ thống trung thế compact
Relay này có khả năng:
✅ Bảo vệ quá dòng (OCR)
✅ Bảo vệ chạm đất (EFR)
✅ Điều khiển máy cắt trung thế
✅ Hiển thị và giám sát trạng thái lưới điện
Một trong những ưu điểm lớn nhất của REJ603 là khả năng làm việc cực tốt với các dòng CT chuyên dụng CT1-CT5.
Vì sao REJ603 sử dụng CT1-CT5 thay vì CT truyền thống?
Khác với relay thông thường sử dụng CT đầu ra 5A hoặc 1A, relay REJ603 ABB được tối ưu để hoạt động với:
- Dòng tín hiệu rất nhỏ
- Độ chính xác cực cao
- Không gian RMU nhỏ gọn
Do đó ABB phát triển các dòng:
- CT1
- CT2
- CT3
- CT4
- CT5
để:
✅ Giảm kích thước CT
✅ Tăng độ nhạy bảo vệ
✅ Tối ưu relay kỹ thuật số
✅ Giảm tổn hao dây dẫn

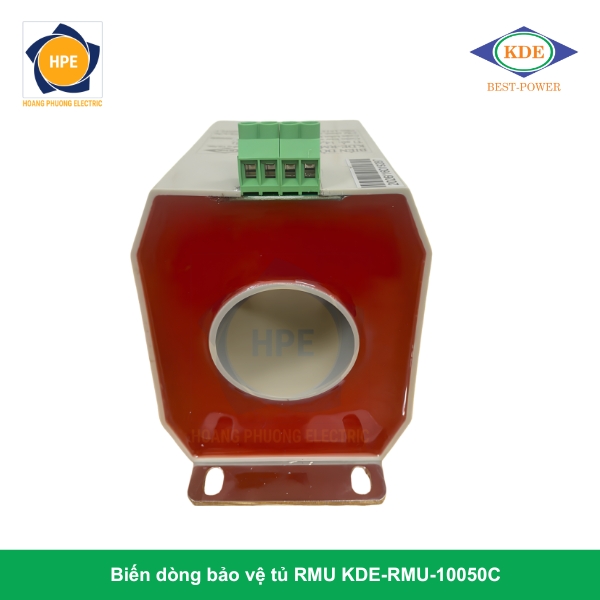

Biến dòng CT1-CT2-CT3-CT4-CT5 là gì?
Đây là các dòng biến dòng RMU chuyên dụng có đầu ra đặc biệt như:
- 0.075A
- 0.288A
Thay vì đầu ra 5A truyền thống.
Các dòng CT này thường có:
- Kích thước rất nhỏ
- Độ chính xác cao
- Khả năng chịu dòng sự cố lớn
- Tương thích relay ABB REJ603
Các model CT1-CT5 phổ biến cho relay REJ603 ABB
⭐ CT1 – CT08-5
Thông số:
- Tỷ số: 7.2/0.075A
- Dải dòng: 3 – 33A
- Class: 10P30
Ứng dụng:
- RMU phụ tải nhỏ
- Trạm compact mini
- Hệ thống điện tải thấp
⭐ CT2 – CT16-5
Thông số:
- Tỷ số: 14.4/0.075A
- Dải dòng: 6 – 65A
- Class: 10P80
Ứng dụng:
- RMU công nghiệp vừa
- Nhà máy tải trung bình
⭐ CT3 – CT32-5
Thông số:
- Tỷ số: 28.8/0.075A
- Dải dòng: 12 – 130A
- Class: 5P80
Ứng dụng:
- Nhà máy công nghiệp
- Hệ thống RMU tải trung bình
⭐ CT4 – CT64-5
Thông số:
- Tỷ số: 57.6/0.075A
- Dải dòng: 25 – 260A
- Class: 5P80
Ứng dụng:
- RMU công suất lớn
- Trạm phân phối điện
⭐ CT5 – CT128-5
Thông số:
- Tỷ số: 115.2/0.075A
- Dải dòng: 51 – 520A
- Class: 5P80
Ứng dụng:
- Nhà máy tải lớn
- Hệ thống điện công nghiệp nặng
- Trạm kiosk trung thế
Nguyên lý hoạt động của CT1-CT5 với REJ603
Khi dòng điện trung thế đi qua CT:
- CT sẽ tạo ra tín hiệu dòng nhỏ tỷ lệ thuận
- Relay REJ603 nhận tín hiệu
- Relay liên tục phân tích trạng thái dòng điện
Khi phát hiện:
- Quá dòng
- Ngắn mạch
- Chạm đất
Relay sẽ:
✅ Gửi lệnh cắt máy cắt
✅ Cô lập vùng sự cố
✅ Bảo vệ MBA và thiết bị điện
Ưu điểm khi dùng CT1-CT5 với REJ603 ABB
✅ Độ chính xác bảo vệ cực cao
Relay đọc tín hiệu ổn định và chính xác hơn nhiều so với CT 5A truyền thống.
✅ Kích thước cực kỳ nhỏ gọn
Rất phù hợp:
- RMU compact
- Tủ GIS
- Trạm kiosk
✅ Giảm tổn hao dây tín hiệu
Do dòng đầu ra nhỏ.
✅ Chống nhiễu tốt
Đặc biệt trong môi trường công nghiệp.
✅ Chịu dòng ngắn mạch lớn
Các dòng CT có thể chịu:
- Ith tới 20kA/3s
Ý nghĩa các cấp chính xác 5P80 – 10P80 – 10P30
⭐ 5P80
- Sai số ≤ 5%
- Hoạt động chính xác tới 80 lần dòng định mức
⭐ 10P80
- Sai số ≤ 10%
- Hoạt động tới 80 lần dòng định mức
⭐ 10P30
- Hoạt động tới 30 lần dòng định mức
Các thông số này rất quan trọng với relay REJ603 vì ảnh hưởng trực tiếp tới:
✅ Độ chính xác bảo vệ
✅ Khả năng chống tác động nhầm
✅ Độ ổn định hệ thống điện
Ứng dụng thực tế của CT1-CT5 + REJ603 ABB
Giải pháp này hiện được sử dụng nhiều trong:
- RMU ABB SafeRing
- RMU SafePlus
- Trạm kiosk
- Nhà máy công nghiệp
- Điện năng lượng mặt trời trung thế
- Hệ thống phân phối điện 22kV
Thiết bị điện Hoàng Phương – Chuyên cung cấp CT RMU KDE cho relay REJ603 ABB
Thiết bị điện Hoàng Phương hiện cung cấp:
✅ CT1-CT2-CT3-CT4-CT5 KDE
✅ CT RMU cho REJ603 ABB
✅ Biến dòng bảo vệ trung thế
✅ CT RMU OEM theo yêu cầu
Hỗ trợ:
- Chọn đúng CT theo relay
- Tư vấn RMU ABB
- Gia công CT đặc chủng
- Giao hàng toàn quốc
