Aptomat MCCB GoPact Schneider – Giải pháp bảo vệ điện từ 16A đến 800A

Aptomat MCCB GoPact Schneider là dòng máy cắt khối thuộc Go Series của Schneider Electric. Sản phẩm bao phủ dải dòng từ 16A đến 800A, đáp ứng nhu cầu bảo vệ và phân phối điện trong tòa nhà, nhà máy, tủ điện và hệ thống OEM.

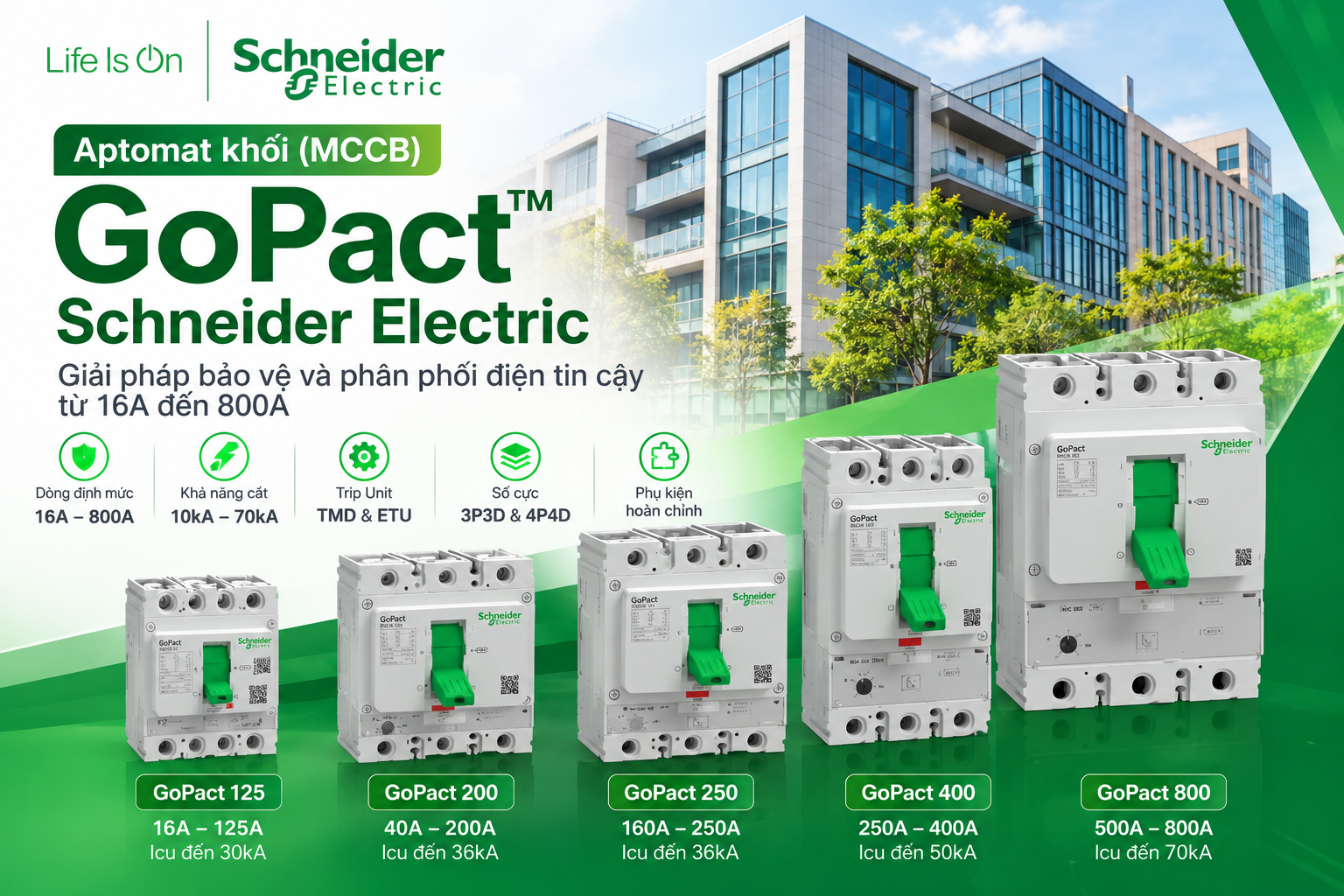

Điểm đáng chú ý của GoPact là Schneider chia sản phẩm thành 5 frame rõ ràng: GoPact 125, GoPact 200, GoPact 250, GoPact 400 và GoPact 800. Khả năng cắt Icu tại 415V AC trải từ 10kA đến 70kA tùy frame và phiên bản. Catalogue MCCB GoPact

Với dải sản phẩm này, người thiết kế có thể lựa chọn MCCB theo dòng tải, khả năng cắt, số cực và loại trip unit thay vì sử dụng một cấu hình cho mọi hệ thống.

GoPact – Dòng MCCB của Schneider Electric

GoPact được Schneider phát triển cho các nhu cầu phân phối điện tiêu chuẩn. Theo hãng, sản phẩm hướng đến nhiều ứng dụng tại tòa nhà nhỏ và vừa, nhà máy, OEM và hệ thống phân phối điện. Catalogue MCCB GoPact

GoPact MCCB đáp ứng tiêu chuẩn IEC 60947-2. Dải sản phẩm có cấu hình 3P và 4P, nhiều cấp khả năng cắt và lựa chọn trip unit theo từng frame. Catalogue MCCB GoPact

Về cơ bản, MCCB GoPact thực hiện hai chức năng quan trọng: đóng cắt mạch điện và bảo vệ hệ thống trước quá tải, ngắn mạch.

5 dòng Aptomat MCCB GoPact Schneider

Thay vì chỉ nhìn vào dòng định mức, có thể bắt đầu lựa chọn GoPact theo 5 kích thước khung.

Các mức khả năng cắt trong bảng là Icu tại 415V AC theo thông tin từ Schneider. Catalogue MCCB GoPact

GoPact 125 – Dải 16A đến 125A

GoPact 125 là frame nhỏ nhất của dòng sản phẩm. Dải dòng gồm:

16A – 20A – 25A – 32A – 40A – 50A – 63A – 80A – 100A – 125A.

Tại 415V AC, sản phẩm có các lựa chọn khả năng cắt 10kA, 15kA và 30kA. Catalogue MCCB GoPact

Với dải dòng khá rộng ở nhóm dưới 125A, GoPact 125 có thể được cân nhắc cho tủ phân phối nhánh, tủ máy và nhiều hệ thống điện công suất vừa và nhỏ.

GoPact 200 – Dải 40A đến 200A

MCCB GoPact 200 nâng dòng khung lên 200A. Dải dòng bắt đầu từ 40A và đạt tối đa 200A.

Khả năng cắt Icu tại 415V AC có hai mức chính là 25kA và 36kA. Dòng này sử dụng TMD Adjustable. Catalogue MCCB GoPact

Đây là một trong những lựa chọn phù hợp khi tủ điện cần khả năng chỉnh dòng bảo vệ quá tải thay vì sử dụng mức cố định.

GoPact 250 – Dải 160A đến 250A

GoPact 250 bao phủ nhóm dòng 160–250A.

Khả năng cắt Icu đạt 25kA hoặc 36kA tại 415V AC. Trip unit TMD cho phép điều chỉnh bảo vệ nhiệt trong phạm vi do hãng quy định. Catalogue MCCB GoPact

GoPact 250 có thể được sử dụng cho các nhánh phân phối và tủ động lực khi yêu cầu dòng làm việc vượt phạm vi của frame 200A.

GoPact 400 – Dải 250A đến 400A

Khi hệ thống yêu cầu dòng lớn hơn, GoPact 400 cung cấp dải từ 250A đến 400A.

Khả năng cắt được nâng lên 36kA hoặc 50kA tại 415V AC. Catalogue MCCB GoPact

Nhờ vậy, dòng này có thể được cân nhắc cho tủ phân phối chính, tủ động lực và các nhánh tải lớn khi thông số tính toán phù hợp.

GoPact 800 – Dải 500A đến 800A

Đây là frame lớn nhất trong dải GoPact MCCB được Schneider giới thiệu trong tài liệu.

GoPact 800 có các mức dòng:

500A – 630A – 800A.

Khả năng cắt Icu tại 415V AC đạt 50kA hoặc 70kA. Đặc biệt, dòng này có lựa chọn TMD và ETU. Catalogue MCCB GoPact

Với mức dòng lên đến 800A, GoPact 800 hướng tới các vị trí có dòng tải lớn hơn trong hệ thống phân phối.

TMD và ETU trên MCCB GoPact khác nhau thế nào?

Đây là điểm người mua MCCB nên quan tâm thay vì chỉ so sánh giá.

TMD – Thermal Magnetic Trip Unit sử dụng cơ chế bảo vệ nhiệt và từ. Phần nhiệt đảm nhiệm bảo vệ quá tải, trong khi phần từ phục vụ bảo vệ ngắn mạch.

Theo Schneider, ở các phiên bản TMD có khả năng chỉnh định, GoPact 125 có phạm vi Ir khoảng 0,8–1,0 × In. Với GoPact 200 đến GoPact 800, phạm vi khoảng 0,7–1,0 × In. GoPact MCCB range presentation-…

ETU – Electronic Trip Unit là bộ bảo vệ điện tử. Trong dải sản phẩm này, Schneider cung cấp lựa chọn ETU trên GoPact 800. Catalogue MCCB GoPact

Vì vậy, khi chọn GoPact 800, cần kiểm tra chính xác yêu cầu bảo vệ để quyết định phiên bản TMD hay ETU.

GoPact có MCCB 3P và 4P không?

Có. Theo các tài liệu của hãng, Aptomat MCCB GoPact Schneider có cấu hình:

3P3D – 3 cực, bảo vệ trên 3 cực.

4P4D – 4 cực, bảo vệ trên 4 cực. GoPact MCCB range presentation-…

Không nên mặc định rằng MCCB 4P luôn tốt hơn 3P. Việc lựa chọn phải dựa trên sơ đồ hệ thống, yêu cầu đóng cắt dây trung tính và thiết kế bảo vệ.

Khả năng cắt 10kA–70kA có ý nghĩa gì?

Khả năng cắt là một trong những thông số quan trọng nhất khi lựa chọn MCCB.

Dòng tải của MCCB và khả năng cắt không phải cùng một thông số.

Ví dụ, một MCCB GoPact có dòng định mức 125A không có nghĩa khả năng cắt của thiết bị là 125A. Dòng định mức liên quan đến khả năng mang dòng trong điều kiện quy định, còn Icu liên quan đến khả năng ngắt dòng ngắn mạch theo điều kiện tiêu chuẩn.

GoPact cung cấp nhiều mức Icu từ 10kA đến 70kA, tùy frame. Catalogue MCCB GoPact

Do đó, không nên chọn MCCB chỉ bằng cách lấy dòng tải rồi chọn aptomat có In lớn hơn. Cần kiểm tra cả dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Một mã GoPact cho biết những thông tin gì?

Schneider sử dụng cấu trúc mã giúp nhận biết khá nhanh cấu hình MCCB.

Ví dụ:

G20B3A40

Có thể hiểu:

G → GoPact
20 → Frame 200A
B → Khả năng cắt 25kA
3 → 3P3D
A → Adjustable
40 → Dòng bảo vệ 40A

Các frame được mã hóa:

Một số ký hiệu khả năng cắt gồm T = 10kA, E = 15kA, B = 25kA, F = 30/36kA, N = 50kA và H = 70kA. GoPact MCCB range presentation-…

Việc hiểu cấu trúc mã rất hữu ích khi kỹ thuật viên cần kiểm tra nhanh một danh sách MCCB trong báo giá hoặc BOM tủ điện.

Phụ kiện cho Aptomat GoPact Schneider

Một MCCB trong tủ điện thực tế có thể cần nhiều phụ kiện hơn bản thân máy cắt.

Schneider cung cấp cho GoPact các nhóm phụ kiện như tay xoay trực tiếp, tay xoay kéo dài, tấm chắn pha, che đầu cực, đầu nối, terminal, đế cắm và bộ chuyển đổi.

Nhóm phụ kiện điện có:

MX: cuộn cắt shunt trip.
MN: cuộn thấp áp.
OF: tiếp điểm phụ.
SD: tiếp điểm báo sự cố. GoPact MCCB range presentation-…

Nhờ hệ phụ kiện này, GoPact có thể được tích hợp vào nhiều thiết kế tủ điện và hệ thống điều khiển khác nhau.

QR Code – điểm đáng chú ý khi mua GoPact Schneider

GoPact có QR Code riêng trên sản phẩm.

Theo Schneider, người dùng có thể quét QR để truy cập thông tin sản phẩm. Serial thu được khi quét có thể đối chiếu với serial được thể hiện trên MCCB. GoPact MCCB range presentation-…

Đây là tính năng hữu ích khi kiểm tra thông tin thiết bị.

Khi mua Aptomat MCCB GoPact Schneider chính hãng, ngoài QR Code, người mua cũng nên kiểm tra mã hàng, serial, nhãn sản phẩm, bao bì và nguồn cung cấp.

Ứng dụng thực tế của MCCB GoPact Schneider

Với dải từ 16A đến 800A, GoPact có thể đáp ứng nhiều cấp phân phối khác nhau trong hệ thống điện.

Dòng sản phẩm có thể được cân nhắc cho tủ điện tổng, tủ phân phối, tủ động lực, hệ thống máy móc, dây chuyền sản xuất, HVAC và hệ thống OEM khi các thông số kỹ thuật phù hợp.

Tuy nhiên, việc chọn frame không nên dựa duy nhất vào loại tủ.

Một tủ điện công nghiệp vẫn có thể sử dụng nhiều frame GoPact khác nhau tùy dòng tải, dòng ngắn mạch, sơ đồ phân phối và yêu cầu phối hợp bảo vệ.

Nên chọn GoPact 125, 200, 250, 400 hay 800?

Có thể sử dụng bảng dưới đây để xác định nhóm sản phẩm ban đầu:

Đây chỉ là bước khoanh vùng frame, không phải tiêu chí lựa chọn cuối cùng.

Sau khi xác định frame, cần tiếp tục kiểm tra In, Icu, số cực, trip unit, mức chỉnh Ir, điện áp hệ thống và phụ kiện.

6 thông số cần kiểm tra trước khi đặt MCCB GoPact

Khi nhận yêu cầu như “cần MCCB Schneider 250A”, thông tin này chưa đủ để xác định chính xác mã hàng.

Tối thiểu cần kiểm tra 6 yếu tố: dòng định mức, số cực, điện áp hệ thống, khả năng cắt Icu, loại trip unit và phụ kiện yêu cầu.

Ví dụ, cùng là MCCB 250A nhưng yêu cầu 3P và 4P sẽ khác nhau. Phiên bản 25kA và 36kA cũng không phải cùng một cấu hình.

Xác định đủ thông số ngay từ đầu giúp hạn chế tình trạng đặt sai MCCB hoặc lựa chọn khả năng cắt không phù hợp với thiết kế.

Aptomat MCCB GoPact Schneider có phù hợp cho tủ điện công nghiệp?

GoPact được Schneider định hướng cho nhiều nhu cầu phân phối điện tại tòa nhà, nhà máy và OEM. Catalogue MCCB GoPact

Dải dòng rộng từ 16A–800A, khả năng cắt đến 70kA, lựa chọn 3P/4P và hệ phụ kiện đồng bộ giúp dòng sản phẩm đáp ứng nhiều cấu hình tủ điện.

Tuy nhiên, với các hệ thống yêu cầu chức năng bảo vệ, đo lường, truyền thông hoặc phối hợp chọn lọc phức tạp hơn, cần xem xét yêu cầu kỹ thuật cụ thể và so sánh với các dòng MCCB Schneider khác trước khi quyết định.

GoPact và các dòng MCCB Schneider khác

Schneider Electric có nhiều dòng MCCB phục vụ những phân khúc và yêu cầu kỹ thuật khác nhau. Vì vậy, GoPact không nên được hiểu đơn giản là sản phẩm thay thế cho mọi MCCB Schneider.

GoPact tập trung vào nhu cầu phân phối điện tiêu chuẩn với cấu hình tương đối rõ ràng. Trong khi đó, các dòng EasyPact hoặc ComPacT có danh mục và khả năng cấu hình riêng.

Khi thay thế một MCCB đang sử dụng bằng GoPact, cần đối chiếu ít nhất dòng định mức, số cực, Icu/Ics, điện áp, đặc tính trip, kích thước lắp đặt và phụ kiện.

Đây cũng là lý do nên kiểm tra theo mã sản phẩm cụ thể, thay vì chỉ so sánh hai MCCB có cùng số A.

Mua Aptomat MCCB GoPact Schneider chính hãng ở đâu?

Với dải dòng 16A–800A, Aptomat MCCB GoPact Schneider mang đến nhiều lựa chọn cho hệ thống phân phối điện. Năm frame GoPact 125, 200, 250, 400 và 800 giúp người dùng dễ khoanh vùng sản phẩm theo quy mô tải. Khả năng cắt từ 10kA đến 70kA cũng tạo thêm lựa chọn cho từng vị trí lắp đặt. Catalogue MCCB GoPact

Hoàng Phương JSC cung cấp thiết bị điện Schneider và hỗ trợ khách hàng tra mã MCCB theo yêu cầu thực tế. Khách hàng có thể cung cấp dòng tải, số cực, Icu, điện áp và yêu cầu phụ kiện để được hỗ trợ lựa chọn GoPact phù hợp.

Hỗ trợ kỹ thuật và giao hàng tại Hà Nội, TP.HCM và toàn quốc.
