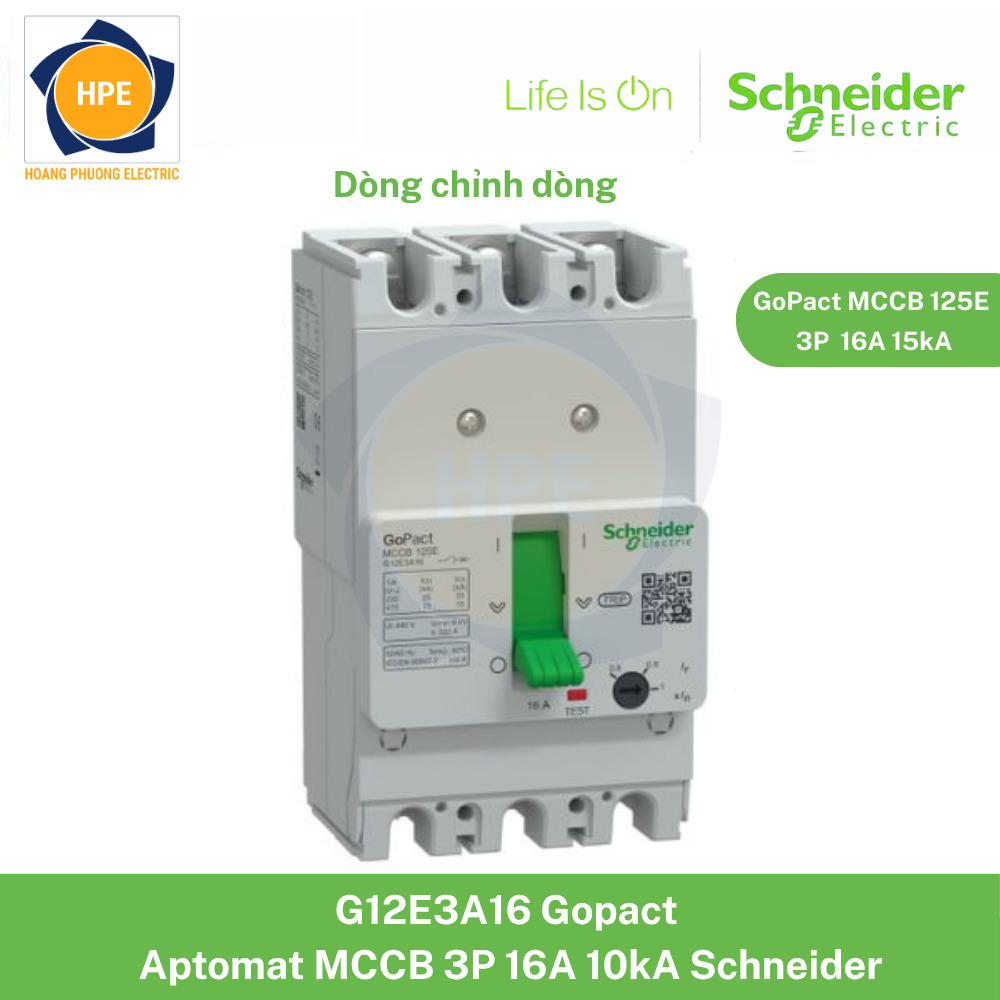

Aptomat khối Schneider MCCB G12E3A16
G12E3A16 là aptomat khối MCCB thuộc dòng Schneider GoPact 125E, cấu hình 3P3D, dòng định mức 16A, khả năng cắt ngắn mạch Icu 15kA tại 415VAC. Sản phẩm sử dụng bộ bảo vệ nhiệt từ TMD với chức năng chỉnh định bảo vệ quá tải từ 0,8–1,0 × In, phù hợp cho các hệ thống phân phối điện hạ áp cần thiết bị đóng cắt và bảo vệ quá tải, ngắn mạch.
Đặc tính kỹ thuật của MCCB Gopact 125
| Thông số | G12E3A16 |
|---|---|
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | GoPact MCCB 125 |
| Mã sản phẩm | G12E3A16 |
| Loại thiết bị | MCCB – Aptomat khối |
| Số cực | 3P3D |
| Dòng định mức In | 16A |
| Khả năng cắt Icu | 15kA @ 415VAC |
| Ics | 15kA @ 415VAC |
| Điện áp làm việc Ue | 415VAC |
| Điện áp cách điện Ui | 440V |
| Điện áp chịu xung Uimp | 6kV |
| Bộ bảo vệ | TMD – Thermal Magnetic |
| Chỉnh định bảo vệ nhiệt Ir | 0,8–1,0 × In |
| Cấp sử dụng | Cat A |
| Tần số | 50/60Hz |
| Khoảng cách cực | 25mm |
| Kích thước 3P (H×W×D) | 130 × 75 × 60mm |
| Khối lượng xấp xỉ | 0,7kg |
| Nhiệt độ vận hành | -20°C đến 55°C |
| Nhiệt độ lưu trữ | -35°C đến 85°C |
| Độ bền cơ học | 30.000 chu kỳ |
| Cấp bảo vệ | IP20 tại đầu nối / IP40 tại vùng khoét tủ |
Khả năng bảo vệ của G12E3A16
Điểm đáng chú ý của G12E3A16 là khả năng cắt 15kA tại 380–415VAC. Trong catalogue GoPact 125, cấp E có Icu 15kA và Ics 15kA ở điện áp 380–415VAC.
Với dòng định mức 16A, thiết bị có thể được sử dụng để bảo vệ các nhánh phân phối có dòng tải phù hợp. Bộ TMD cho phép điều chỉnh ngưỡng bảo vệ quá tải trong khoảng 0,8–1,0 In, giúp lựa chọn mức chỉnh định phù hợp hơn với đặc tính tải và dây dẫn.
Ngoài khả năng bảo vệ, dòng GoPact còn hỗ trợ nhiều phụ kiện như MX shunt trip, MN undervoltage release, OF auxiliary contact, SD trip alarm contact, tay xoay trực tiếp hoặc tay xoay kéo dài và các phụ kiện đầu nối.

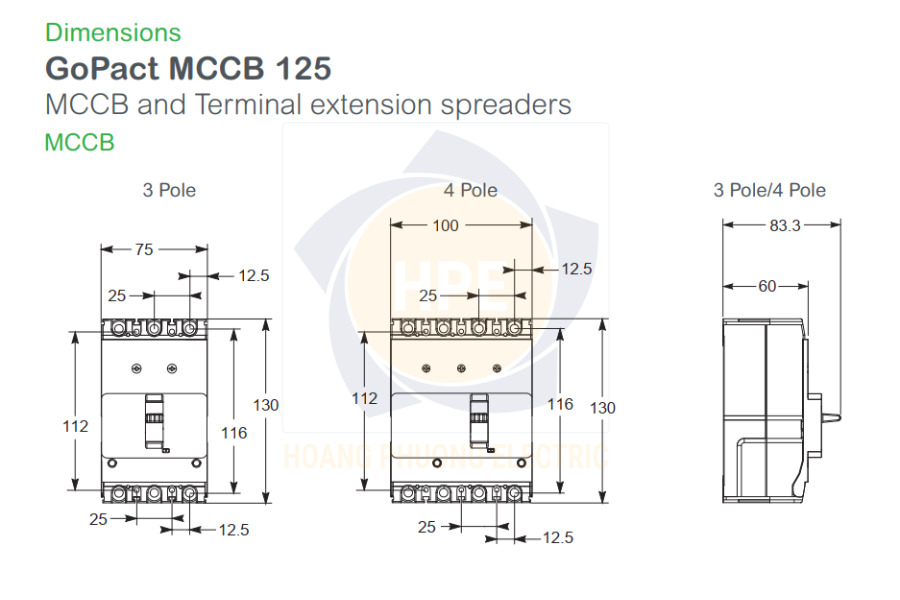

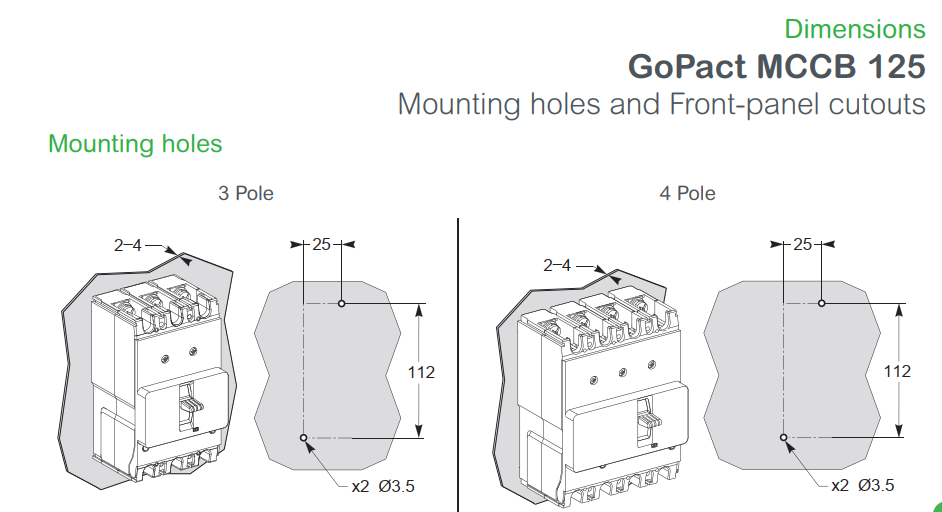

Kích thước và hướng dẫn lắp đặt MCCB Schneider Gopact 125
Ứng dụng của MCCB G12E3A16
G12E3A16 hướng đến các hệ thống phân phối điện hạ áp sử dụng MCCB dòng nhỏ trong phạm vi GoPact 125. Bộ TMD của dòng sản phẩm này được Schneider ứng dụng phân phối điện công nghiệp và thương mại
- Tủ điện phân phối hạ áp.
- Tủ điện điều khiển và cấp nguồn cho thiết bị.
- Các nhánh cấp điện 3 pha có dòng tải phù hợp.
- Hệ thống phân phối điện trong công trình thương mại.
- Tủ điện cho nhà xưởng và khu vực sản xuất.
- Mạch cần bảo vệ quá tải và ngắn mạch bằng MCCB.
- Các ứng dụng yêu cầu khả năng cắt 15kA tại 415VAC.
Bộ ngắt mạch vỏ đúc GoPact MCCB – Schneider Electric Việt Nam
Hướng dẫn đấu cáp và lắp đặt Aptomat GoPact MCCB Schneider Electric Việt Nam

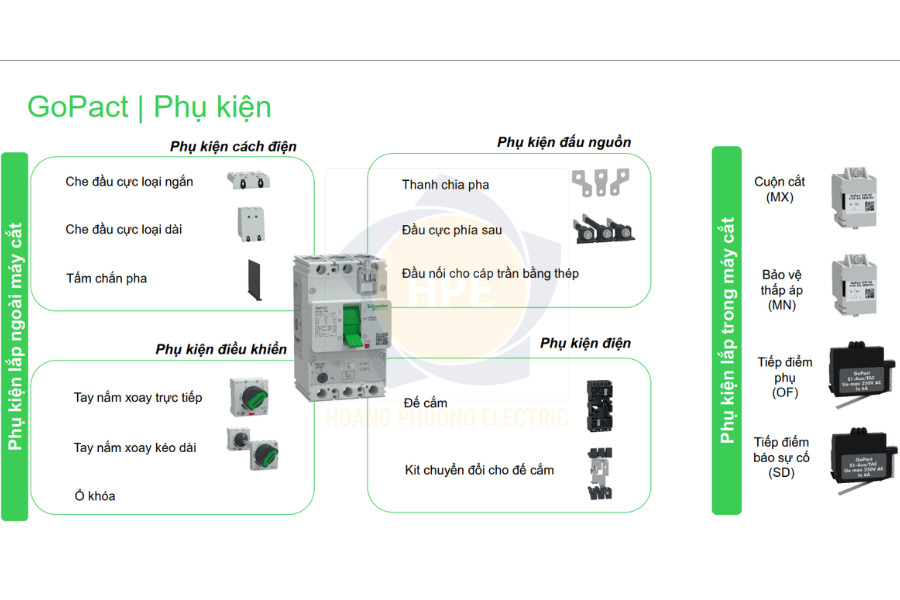

Phụ kiện cho MCCB Schneider GoPac
- MX: cuộn cắt từ xa – Shunt Trip.
- MN: cuộn bảo vệ thấp áp – Undervoltage Release.
- OF: tiếp điểm phụ.
- SD: tiếp điểm báo sự cố/tác động bảo vệ.
- Tay xoay trực tiếp.
- Tay xoay kéo dài.
- Terminal shield.
- Phase barrier.
- Các phụ kiện kết nối đầu cực.
Hướng dẫn lựa chọn MCCB Gopact 125
1. Dòng tải:
MCCB có In = 16A, vì vậy cần đối chiếu với dòng làm việc thực tế của mạch.
2. Điện áp hệ thống:
G12E3A16 thuộc cấu hình GoPact 125 có điện áp vận hành định mức 415VAC.
3. Dòng ngắn mạch:
Khả năng cắt của phiên bản E là 15kA tại 380–415VAC. Cần đảm bảo giá trị này phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.
4. Chỉnh định bảo vệ:
TMD chỉnh định cho phép thiết lập bảo vệ nhiệt trong khoảng 0,8–1,0 × In.
5. Không gian lắp đặt:
Phiên bản 3P có kích thước khoảng 130 × 75 × 60mm, cần tính thêm không gian cho dây dẫn và phụ kiện nếu sử dụng trong tủ điện.
Các mã MCCB GoPact 125 liên quan
| Dòng định mức | 3P – 10kA | 4P – 10kA | 3P – 15kA | 4P – 15kA | 3P – 10kA | 4P – 10kA |
|---|---|---|---|---|---|---|
| 125A | G12T3A125 | G12T4A16 | G12E3A16 | G12E4A16 | G12F3A16 | G12F4A16 |
| 20A | G12T3A20 | G12T4A20 | G12E3A20 | G12E4A20 | G12F3A20 | G12F4A20 |
| 25A | G12T3A25 | G12T4A25 | G12E3A25 | G12E4A25 | G12F3A25 | G12F4A25 |
| 32A | G12T3A32 | G12T4A32 | G12E3A32 | G12E4A32 | G12F3A32 | G12F4A32 |
| 40A | G12T3A40 | G12T4A40 | G12E3A40 | G12E4A40 | G12F3A40 | G12F4A40 |
| 50A | G12T3A50 | G12T4A50 | G12E3A50 | G12E4A50 | G12F3A50 | G12F4A50 |
| 63A | G12T3A63 | G12T4A63 | G12E3A63 | G12E4A63 | G12F3A63 | G12F4A63 |
| 80A | G12T3A80 | G12T4A80 | G12E3A80 | G12E4A80 | G12F3A80 | G12F4A80 |
| 100A | G12T3A100 | G12T4A100 | G12E3A100 | G12E4A100 | G12F3A100 | G12F4A100 |
| 125A | G12T3A125 | G12T4A125 | G12E3A125 | G12E4A125 | G12F3A125 | G12F4A125 |
