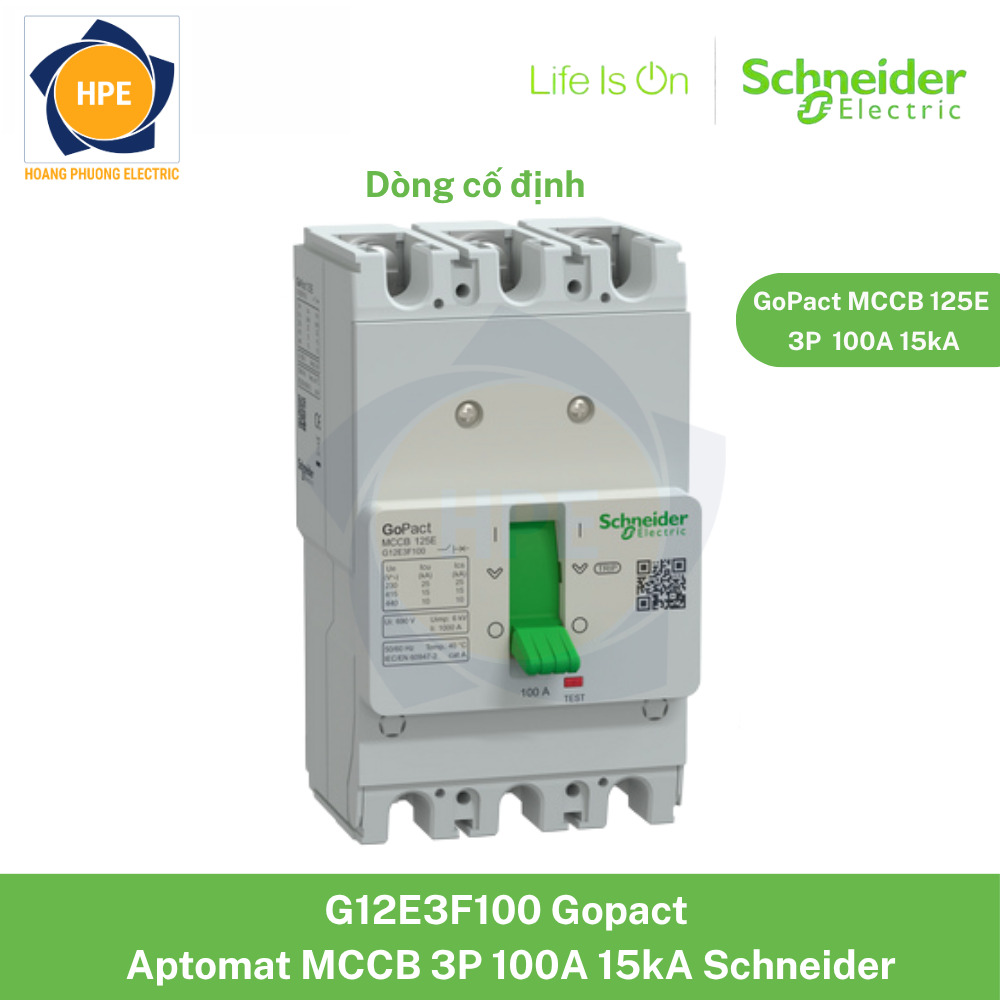

Aptomat khối Schneider MCCB G12E3F100
G12E3F100 Schneider được thiết kế cho các mạch phân phối điện hạ áp cần bảo vệ quá tải và ngắn mạch với dòng định mức 100A. Đây là phiên bản 3P3D, nghĩa là MCCB có 3 cực và cả 3 cực đều được phát hiện dòng điện.
Khác với dòng Gopact 125 sử dụng bộ bảo vệ nhiệt Adjustable, G12E3F100 là phiên bản Fixed, do đó dòng bảo vệ nhiệt được cố định ở 1,0 × In. Với In = 100A, mức bảo vệ nhiệt tương ứng là 100A.
Đặc tính kỹ thuật của MCCB Gopact 125
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | GoPact MCCB 125 |
| Mã sản phẩm | G12E3F100 |
| Loại | MCCB |
| Cấu hình | 3P3D |
| Dòng định mức In | 100A |
| Khả năng cắt Icu tại 380–415VAC | 15kA |
| Khả năng cắt Ics tại 380–415VAC | 15kA |
| Khả năng cắt Icu tại 220–230VAC | 25kA |
| Khả năng cắt Ics tại 220–230VAC | 25kA |
| Điện áp vận hành Ue | 415VAC |
| Điện áp cách điện Ui | 440V |
| Điện áp chịu xung Uimp – mạch chính | 6kV |
| Điện áp chịu xung Uimp – mạch phụ | 4kV |
| Bộ bảo vệ | TMD |
| Kiểu bảo vệ nhiệt | Fixed |
| Dải bảo vệ nhiệt | 1,0 × In |
| Giá trị bảo vệ nhiệt | 100A |
| Bảo vệ từ | Fixed |
| Tần số | 50/60Hz |
| Cấp sử dụng | Cat A |
| Độ bền cơ học | 30.000 chu kỳ |
| Nhiệt độ lưu trữ | -35°C đến 85°C |
| Nhiệt độ vận hành | -20°C đến 55°C |
| Bước cực | 25mm |
| Kích thước 3P | 130 × 75 × 60mm |
| Khối lượng bản cố định 3P | ~0,7kg |
| Bảo vệ đầu nối | IP20 |
| Khu vực khoét mặt tủ | IP40 |
Khả năng bảo vệ của G12E3F100
Điểm đáng chú ý của G12E3F100 là khả năng cắt 15kA tại 380–415VAC. Trong catalogue GoPact 125, cấp E có Icu 15kA và Ics 15kA ở điện áp 380–415VAC.
Với dòng định mức 100A, thiết bị phù hợp để bảo vệ các nhánh phân phối có dòng tải tương ứng.
Ngoài khả năng bảo vệ, dòng GoPact còn hỗ trợ nhiều phụ kiện như MX shunt trip, MN undervoltage release, OF auxiliary contact, SD trip alarm contact, tay xoay trực tiếp hoặc tay xoay kéo dài và các phụ kiện đầu nối.
Kích thước và hướng dẫn lắp đặt MCCB Schneider Gopact 125
Ứng dụng của MCCB G12E3F100
G12E3F100 hướng đến các hệ thống phân phối điện hạ áp sử dụng MCCB dòng nhỏ trong phạm vi GoPact 125. Bộ TMD của dòng sản phẩm này được Schneider mô tả dành chủ yếu cho các ứng dụng phân phối điện công nghiệp và thương mại
Một số vị trí có thể sử dụng G12E3F100 gồm:
- Tủ điện phân phối hạ áp.
- Tủ điện điều khiển và cấp nguồn cho thiết bị.
- Các nhánh cấp điện 3 pha có dòng tải phù hợp.
- Hệ thống phân phối điện trong công trình thương mại.
- Tủ điện cho nhà xưởng và khu vực sản xuất.
- Mạch cần bảo vệ quá tải và ngắn mạch bằng MCCB.
- Các ứng dụng yêu cầu khả năng cắt 15kA tại 415VAC.
Bộ ngắt mạch vỏ đúc GoPact MCCB – Schneider Electric Việt Nam
Hướng dẫn đấu cáp và lắp đặt Aptomat GoPact MCCB Schneider Electric Việt Nam
Phụ kiện cho MCCB Schneider GoPac
- MX: cuộn cắt từ xa – Shunt Trip.
- MN: cuộn bảo vệ thấp áp – Undervoltage Release.
- OF: tiếp điểm phụ.
- SD: tiếp điểm báo sự cố/tác động bảo vệ.
- Tay xoay trực tiếp.
- Tay xoay kéo dài.
- Terminal shield.
- Phase barrier.
- Các phụ kiện kết nối đầu cực.
Hướng dẫn lựa chọn MCCB Gopact 125
1. Dòng tải:
MCCB có In = 100A, vì vậy cần đối chiếu với dòng làm việc thực tế của mạch.
2. Điện áp hệ thống:
G12E3F100 thuộc cấu hình GoPact 125 có điện áp vận hành định mức 415VAC.
3. Dòng ngắn mạch:
Khả năng cắt của phiên bản E là 15kA tại 380–415VAC. Cần đảm bảo giá trị này phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.
4. cố định bảo vệ:
TMD cố định cho phép thiết lập bảo vệ nhiệt trong khoảng 1,0 × In.
5. Không gian lắp đặt:
Phiên bản 3P có kích thước khoảng 130 × 75 × 60mm, cần tính thêm không gian cho dây dẫn và phụ kiện nếu sử dụng trong tủ điện.
Các mã MCCB GoPact 125E liên quan
| Dòng định mức | 3P – 10kA | 3P – 10kA | 3P – 15kA | 3P – 15kA | 3P – 30kA | 3P – 30kA |
|---|---|---|---|---|---|---|
| 16A | G12T3F16 | G12T4F16 | G12E3F16 | G12E4F16 | G12F3F16 | G12F4F16 |
| 20A | G12T3F20 | G12T4F20 | G12E3F20 | G12E4F20 | G12F3F20 | G12F4F20 |
| 25A | G12T3F25 | G12T4F25 | G12E3F25 | G12E4F25 | G12F3F25 | G12F4F25 |
| 32A | G12T3F32 | G12T4F32 | G12E3F32 | G12E4F32 | G12F3F32 | G12F4F32 |
| 40A | G12T3F40 | G12T4F40 | G12E3F40 | G12E4F40 | G12F3F40 | G12F4F40 |
| 50A | G12T3F50 | G12T4F50 | G12E3F50 | G12E4F50 | G12F3F50 | G12F4F50 |
| 63A | G12T3F63 | G12T4F63 | G12E3F63 | G12E4F63 | G12F3F63 | G12F4F63 |
| 80A | G12T3F80 | G12T4F80 | G12E3F80 | G12E4F80 | G12F3F80 | G12F4F80 |
| 100A | G12T3F100 | G12T4F100 | G12E3F100 | G12E4F100 | G12F3F100 | G12F4F100 |
| 125A | G12T3F125 | G12T4F125 | G12E3F125 | G12E4F125 | G12F3F125 | G12F4F125 |
