Thiết bị điện CHINT được sử dụng trong nhiều hệ thống điện dân dụng, thương mại và công nghiệp. Danh mục sản phẩm của hãng khá rộng, từ thiết bị đóng cắt, bảo vệ mạch đến các giải pháp phân phối điện.

Trong hệ thống điện dân dụng, MCB CHINT và RCBO CHINT là hai nhóm thiết bị quan trọng. MCB bảo vệ đường dây trước quá tải và ngắn mạch. RCBO kết hợp thêm chức năng bảo vệ dòng rò, giúp nâng cao an toàn điện cho người sử dụng.

CHINT hiện cung cấp nhiều dòng RCBO theo tiêu chuẩn IEC/EN 61009-1. Tùy dòng sản phẩm, thiết bị có các lựa chọn về dòng định mức, số cực, dòng rò và khả năng cắt khác nhau.

Thiết bị điện CHINT là gì?

CHINT là thương hiệu thiết bị điện có danh mục sản phẩm phục vụ từ hệ thống phân phối điện hạ thế đến các ứng dụng công nghiệp.

Ở nhóm phân phối điện cuối nguồn, các thiết bị thường gặp gồm MCB, RCCB, RCBO, thiết bị chống sét và phụ kiện tủ điện.

Trong đó, MCB và RCBO được sử dụng rất phổ biến cho nhà ở, chung cư, văn phòng, cửa hàng và công trình dịch vụ.

Một hệ thống điện tốt không chỉ cần lựa chọn đúng thiết bị. Việc phân chia từng nhánh tải cũng rất quan trọng. Các tải công suất lớn hoặc tải có yêu cầu an toàn cao nên có mạch bảo vệ riêng.

MCB CHINT là gì?

MCB CHINT – Miniature Circuit Breaker là aptomat tép được sử dụng để đóng cắt và bảo vệ mạch điện.

Hai chức năng bảo vệ cơ bản của MCB là:

Bảo vệ quá tải: Khi dòng điện vượt quá khả năng chịu tải trong một khoảng thời gian, MCB sẽ tác động.

Bảo vệ ngắn mạch: Khi xảy ra sự cố ngắn mạch với dòng tăng đột biến, MCB thực hiện ngắt mạch nhanh.

MCB có thể được sử dụng cho nguồn tổng, từng tầng hoặc từng nhánh tải. Tuy nhiên, cần lựa chọn dòng định mức phù hợp với tiết diện dây và đặc tính của tải.

Ví dụ, một hệ thống điện gia đình có thể phân chia riêng mạch điều hòa, bơm nước, chiếu sáng và ổ cắm. Cách phân chia này giúp việc vận hành và xử lý sự cố thuận tiện hơn.

RCBO CHINT là gì?

RCBO – Residual Current Operated Circuit Breaker with Over-current Protection kết hợp chức năng của bảo vệ quá dòng và bảo vệ dòng rò trong cùng thiết bị.

Nói đơn giản, RCBO có thể thực hiện ba chức năng quan trọng:

Quá tải + ngắn mạch + dòng rò.

CHINT mô tả dòng NB1L RCBO của hãng có khả năng bảo vệ quá tải, ngắn mạch và sự cố dòng rò. Sản phẩm có các lựa chọn độ nhạy dòng dư 30 mA, 100 mA hoặc 300 mA tùy phiên bản.

Đối với một số dòng NB1L-20, CHINT cung cấp cấu hình 1P+N, điện áp 230/240V và độ nhạy 30mA.

RCBO CHINT bảo vệ chống giật như thế nào?

Trong điều kiện bình thường, dòng điện đi qua dây pha và trở về qua dây trung tính có sự cân bằng tương ứng.

Khi xuất hiện dòng điện rò sang đất, sự cân bằng này thay đổi. RCBO phát hiện dòng dư và thực hiện ngắt mạch khi đạt điều kiện tác động.

Với RCBO có IΔn = 30mA, thiết bị thường được sử dụng cho các mạch cần tăng cường bảo vệ con người trước nguy cơ điện giật.

CHINT cũng nêu rõ RCBO NB1L được thiết kế để hỗ trợ bảo vệ trước nguy cơ điện giật, nguy cơ cháy do sự cố điện, quá tải và ngắn mạch.

Vì sao nên kết hợp MCB và RCBO trong tủ điện?

Không phải tất cả các nhánh điện đều có đặc điểm giống nhau.

Đối với mạch chiếu sáng thông thường, MCB có thể được sử dụng để bảo vệ quá tải và ngắn mạch.

Nhưng với các khu vực có nguy cơ rò điện cao, việc sử dụng RCBO riêng cho từng nhánh mang lại mức bảo vệ tốt hơn.

Ví dụ:

Bảng trên chỉ mang tính minh họa. Dòng định mức và loại thiết bị phải được lựa chọn theo công suất tải, dòng làm việc, dây dẫn và yêu cầu của hệ thống điện thực tế.

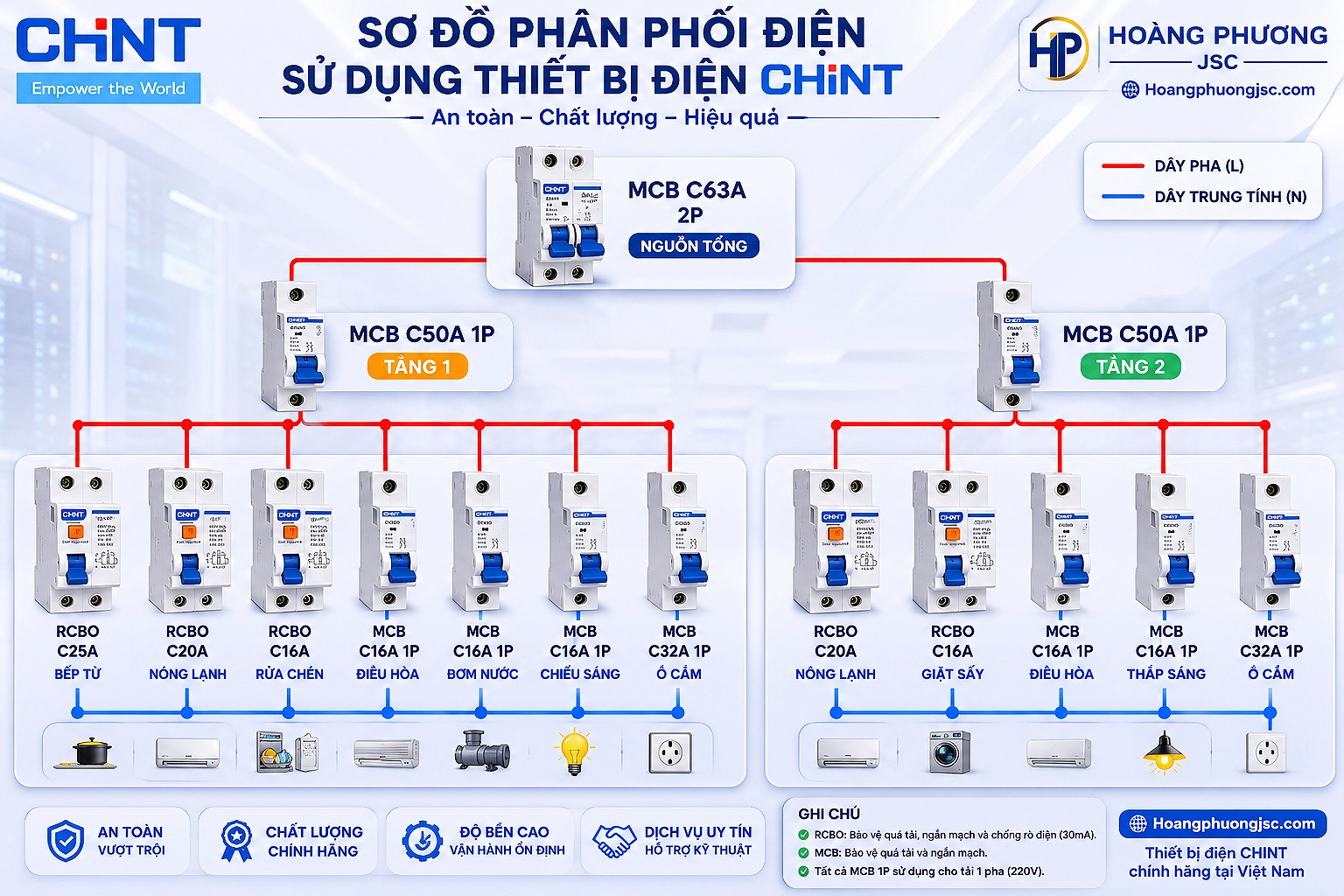

Sơ đồ phân phối MCB, RCBO CHINT cho nhà ở

Một phương án thường gặp là sử dụng thiết bị đóng cắt tổng, sau đó phân chia nguồn xuống từng tầng.

Từ tủ điện từng tầng, nguồn tiếp tục được chia thành nhiều nhánh:

Nguồn tổng → MCB tổng → MCB từng tầng → MCB/RCBO từng tải.

Ví dụ, tầng 1 có thể chia riêng các đường điện cho bếp từ, nóng lạnh, máy rửa chén, điều hòa, bơm nước, chiếu sáng và ổ cắm.

Tầng 2 tiếp tục phân chia thành nóng lạnh, giặt sấy, điều hòa, chiếu sáng và ổ cắm.

Ưu điểm của phương án này là khả năng phân vùng sự cố. Nếu một thiết bị gặp vấn đề, kỹ thuật viên có thể cô lập nhánh đó mà không nhất thiết phải ngắt toàn bộ hệ thống.

Lựa chọn dòng định mức MCB và RCBO CHINT

Không nên chọn MCB hoặc RCBO chỉ dựa trên suy nghĩ rằng dòng càng lớn càng tốt.

Thiết bị bảo vệ cần phối hợp với khả năng mang tải của dây dẫn. Nếu dây có khả năng chịu dòng thấp nhưng MCB lại được chọn quá lớn, khả năng bảo vệ dây trước quá tải có thể không đạt yêu cầu.

Ngược lại, chọn MCB quá nhỏ so với dòng vận hành thực tế có thể gây nhảy aptomat thường xuyên.

Vì vậy, khi lựa chọn cần xem xét đồng thời:

Công suất tải → dòng làm việc → tiết diện dây → dòng định mức MCB/RCBO → đặc tính tác động → khả năng cắt.

Đối với RCBO, cần xác định thêm dòng rò định mức IΔn và loại bảo vệ dòng dư.

RCBO Type AC và Type A khác nhau thế nào?

Đây là thông số đáng chú ý khi lựa chọn RCBO CHINT.

CHINT cung cấp các phiên bản NB1L có loại dòng rò Type AC và Type A.

Type AC chủ yếu nhận biết dòng rò xoay chiều hình sin.

Type A có khả năng nhận biết thêm dòng dư DC dạng xung theo phạm vi tiêu chuẩn áp dụng.

Ngày nay, nhiều thiết bị gia dụng sử dụng mạch điện tử, chỉnh lưu hoặc điều khiển công suất. Do đó, loại RCBO cần được lựa chọn theo đặc tính tải thực tế thay vì chỉ dựa vào dòng định mức.

Khả năng cắt của MCB và RCBO có quan trọng không?

Có.

Khả năng cắt thể hiện mức dòng ngắn mạch mà thiết bị có thể ngắt theo điều kiện tiêu chuẩn.

Ví dụ, các dòng RCBO NB1L của CHINT có những cấu hình khả năng cắt 6kA hoặc 10kA. Một số phiên bản có dải dòng và cấu hình khác nhau.

Việc lựa chọn khả năng cắt cần căn cứ vào dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Đây là lý do không nên lựa chọn aptomat chỉ dựa vào thông số C16A, C20A hay C32A.

Ứng dụng của thiết bị điện CHINT

MCB, RCCB và RCBO CHINT có thể được ứng dụng trong nhiều loại công trình.

Ở nhà ở và chung cư, thiết bị được sử dụng trong tủ điện tổng và các mạch nhánh.

Tại văn phòng, cửa hàng và công trình thương mại, hệ thống có thể phân chia riêng chiếu sáng, ổ cắm, điều hòa và thiết bị chuyên dụng.

Trong nhà xưởng, MCB và RCBO thường nằm ở tầng phân phối cuối. Những tải công suất lớn sẽ cần các thiết bị đóng cắt và bảo vệ có cấp dòng, khả năng cắt và đặc tính phù hợp hơn.

Ưu điểm khi phân chia RCBO cho từng tải quan trọng

Một RCBO tổng có thể bảo vệ nhiều nhánh. Tuy nhiên, khi xảy ra dòng rò ở một thiết bị, toàn bộ khu vực phía sau RCBO tổng có thể bị mất điện.

Việc sử dụng RCBO cho từng nhánh quan trọng giúp tăng tính chọn lọc trong vận hành.

Ví dụ, sự cố ở bình nóng lạnh không nhất thiết phải làm mất điện hệ thống chiếu sáng. Sự cố máy giặt cũng có thể được cô lập khỏi điều hòa và các ổ cắm khác.

Đây là một trong những lý do phương án MCB tổng + RCBO từng nhánh quan trọng thường được xem xét trong thiết kế điện dân dụng hiện đại.

Thiết bị điện CHINT chính hãng tại Việt Nam

Khi mua thiết bị điện CHINT chính hãng, cần xác định rõ mã sản phẩm và thông số kỹ thuật. Với MCB và RCBO, nên kiểm tra dòng định mức, số cực, điện áp, đặc tuyến, khả năng cắt và tiêu chuẩn áp dụng.

Riêng RCBO cần quan tâm thêm đến dòng rò IΔn, Type AC/Type A và cấu hình cực.

Tài liệu kỹ thuật chính thức của CHINT cho thấy dòng NB1L có nhiều cấu hình về số cực, dòng định mức, độ nhạy dòng dư và khả năng cắt. Vì vậy, hai RCBO có hình thức gần giống nhau chưa chắc có chức năng và thông số hoàn toàn giống nhau.

CHINT Global – tài liệu sản phẩm RCBO NB1L

Mua thiết bị điện CHINT chính hãng ở đâu?

Hoàng Phương JSC cung cấp thiết bị điện phục vụ nhà ở, công trình, tủ điện và hệ thống điện công nghiệp. Khách hàng có thể tham khảo các dòng MCB CHINT, RCBO CHINT và thiết bị bảo vệ điện CHINT theo yêu cầu của từng hệ thống.

Khi lựa chọn sản phẩm, nên cung cấp đầy đủ thông tin về tải, nguồn điện, dòng làm việc và yêu cầu chống rò. Điều này giúp lựa chọn thiết bị phù hợp hơn và tránh tình trạng chọn aptomat quá lớn hoặc quá nhỏ.

Hoangphuongjsc.com – Thiết bị điện Hoàng Phương

Liên hệ để được hỗ trợ lựa chọn thiết bị và giao hàng toàn quốc.
